实验三--UML建模工具的安装与使用

一、 实验目的

1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；

2） 理解 EA 界面布局和元素操作的一般技巧；

3） 熟悉 UML 中的各种图的建立和表示方法；

4） 掌握如何通过 EA 工具完成相关模型的建立

二、 实验内容及步骤

1. EA 开发环境的介绍

（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件

之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。

（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所

示， 在导航栏里面列出了刚才所选择的系统模型。

（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。

这样在系统里面就多了一个叫做“用户” 的参与者。

（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用例一” 。

（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可

以设置更加细化的约束。

2. 采用EA工具完成以下ATM示例系统的UML模型的建立。

通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。

提示：EA打开 toolbox 的快捷键为  alt+5

实验过程记录

(1)开始—>运行—>Enterprise Architect,打开 Enterprise Architect 软件。 进入软件

之后,选择新建一个项目。 在新建项目时， 选择所需要的模型设计。

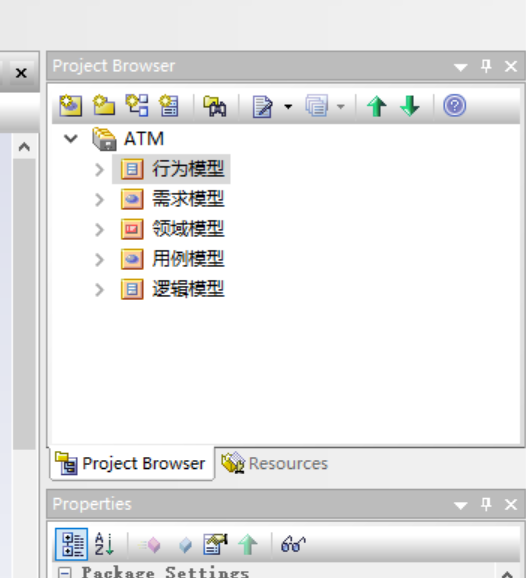

(2)在选择合适的模型之后，在右侧出现了导航栏（该图为重新命名之后）

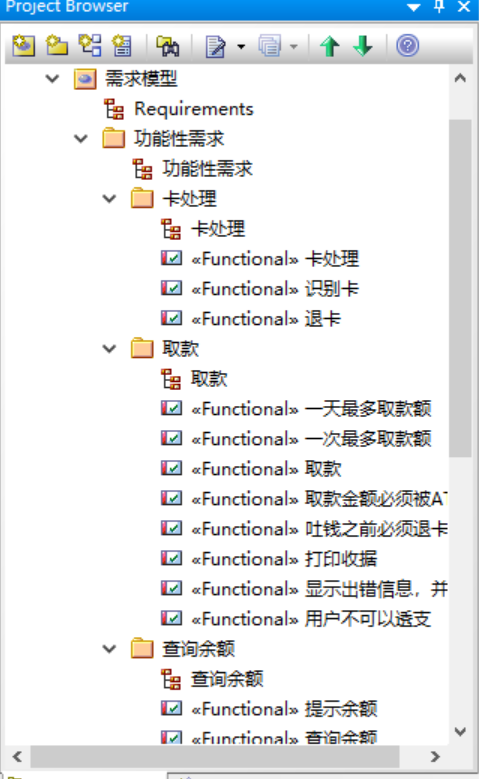

（3）给需求模型添加一下模型包，并在模型包中加入子包

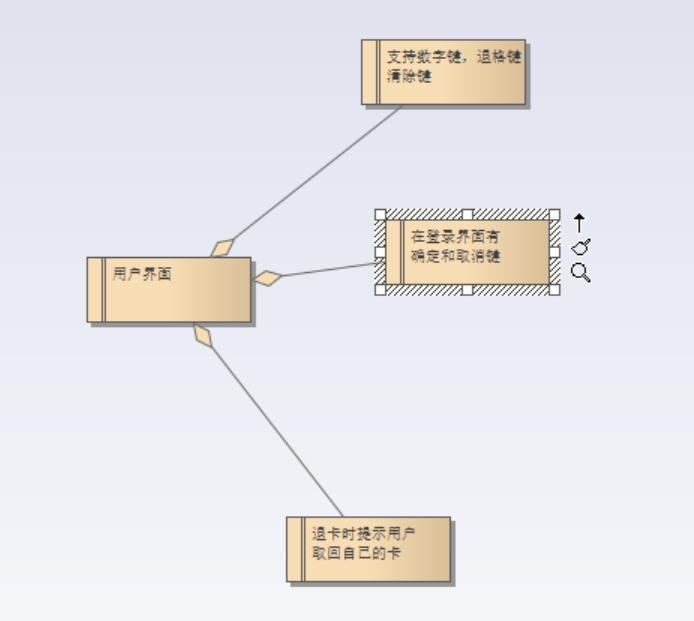

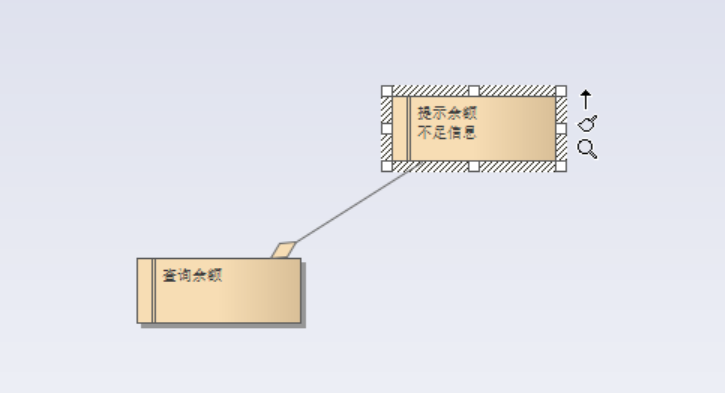

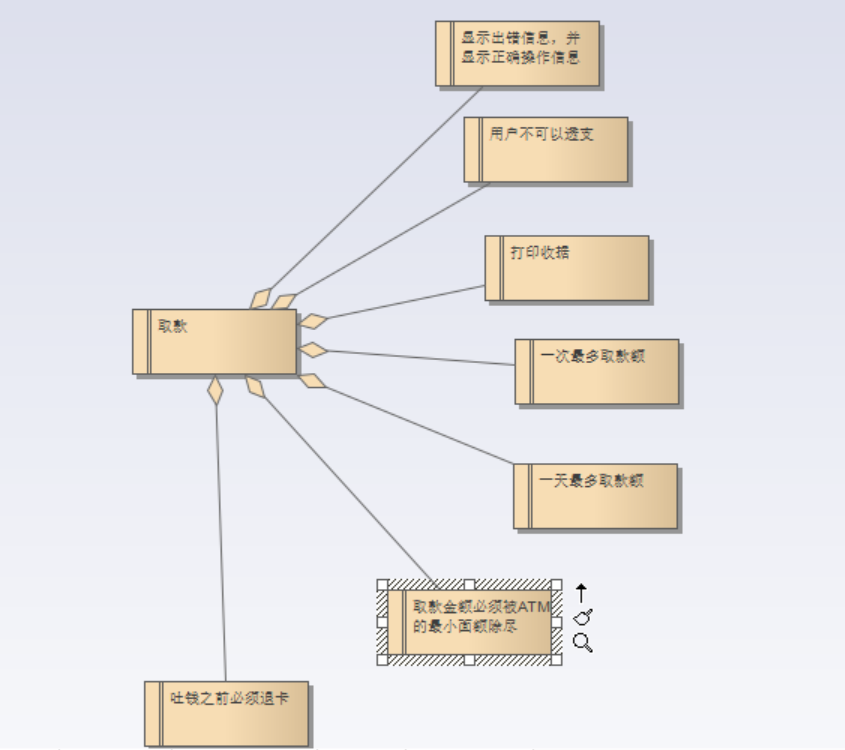

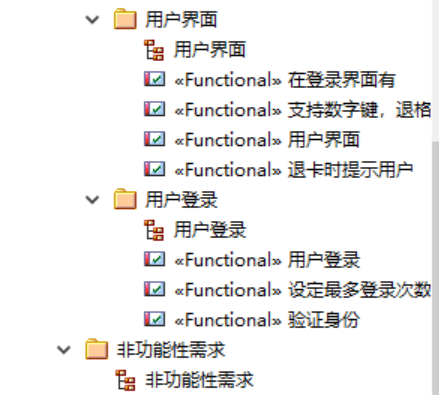

（4）为子包添加需求信息

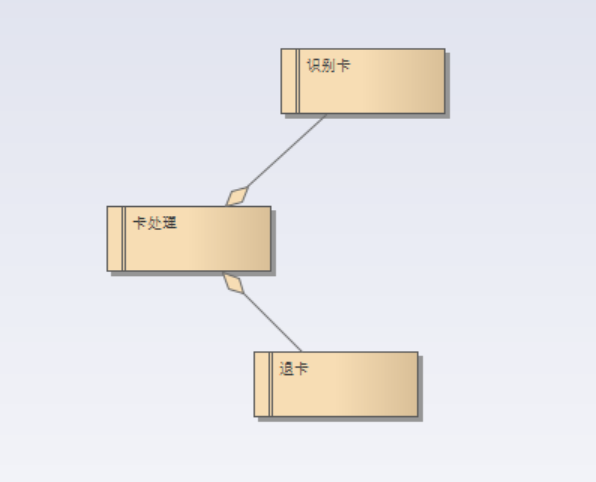

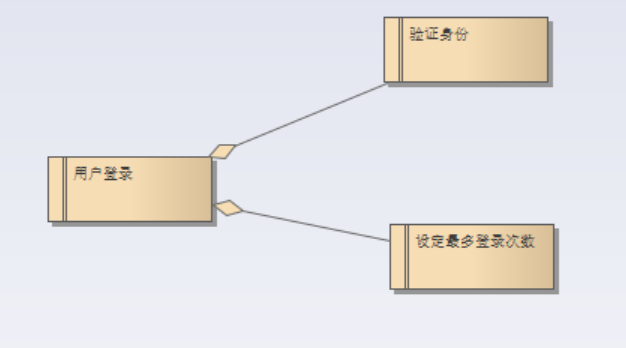

（5）把各个子包拖入功能需求图中，构成包图





（6）用例图（Use case view）

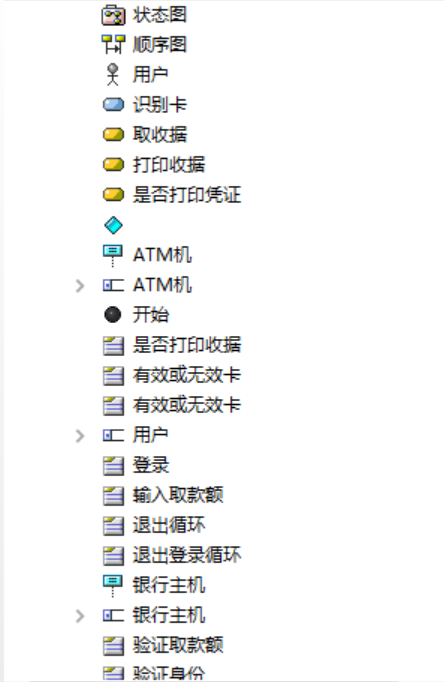

（7）添加行为模型视图，并在该视图中加入子包如下

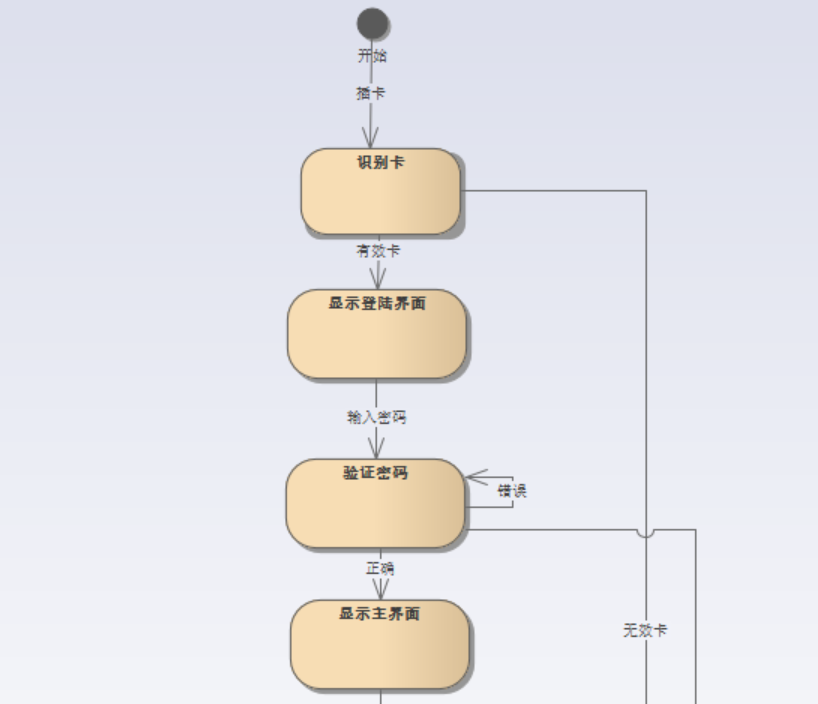

其中状态图为：

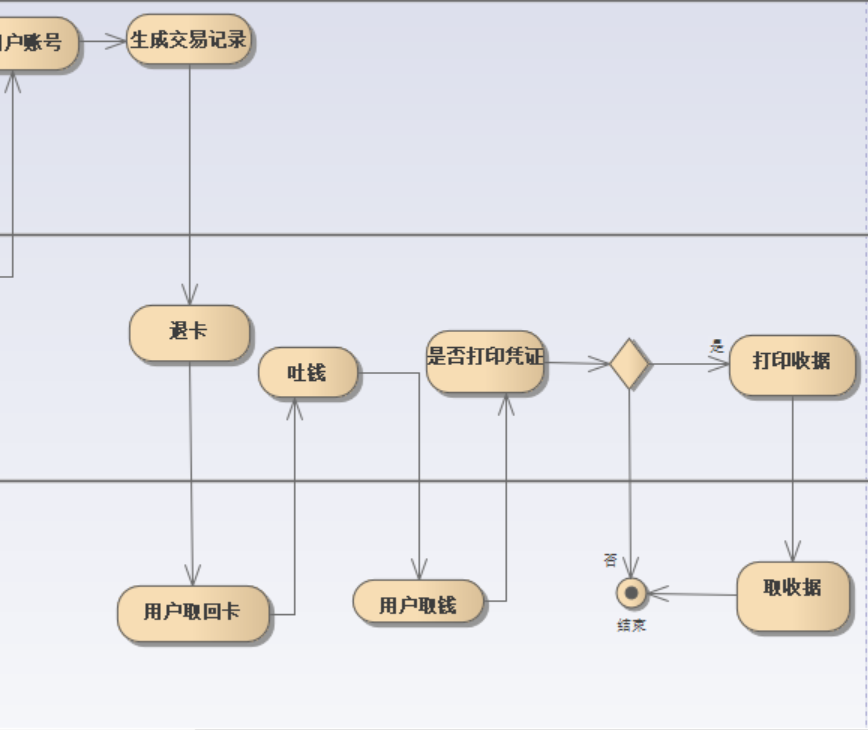

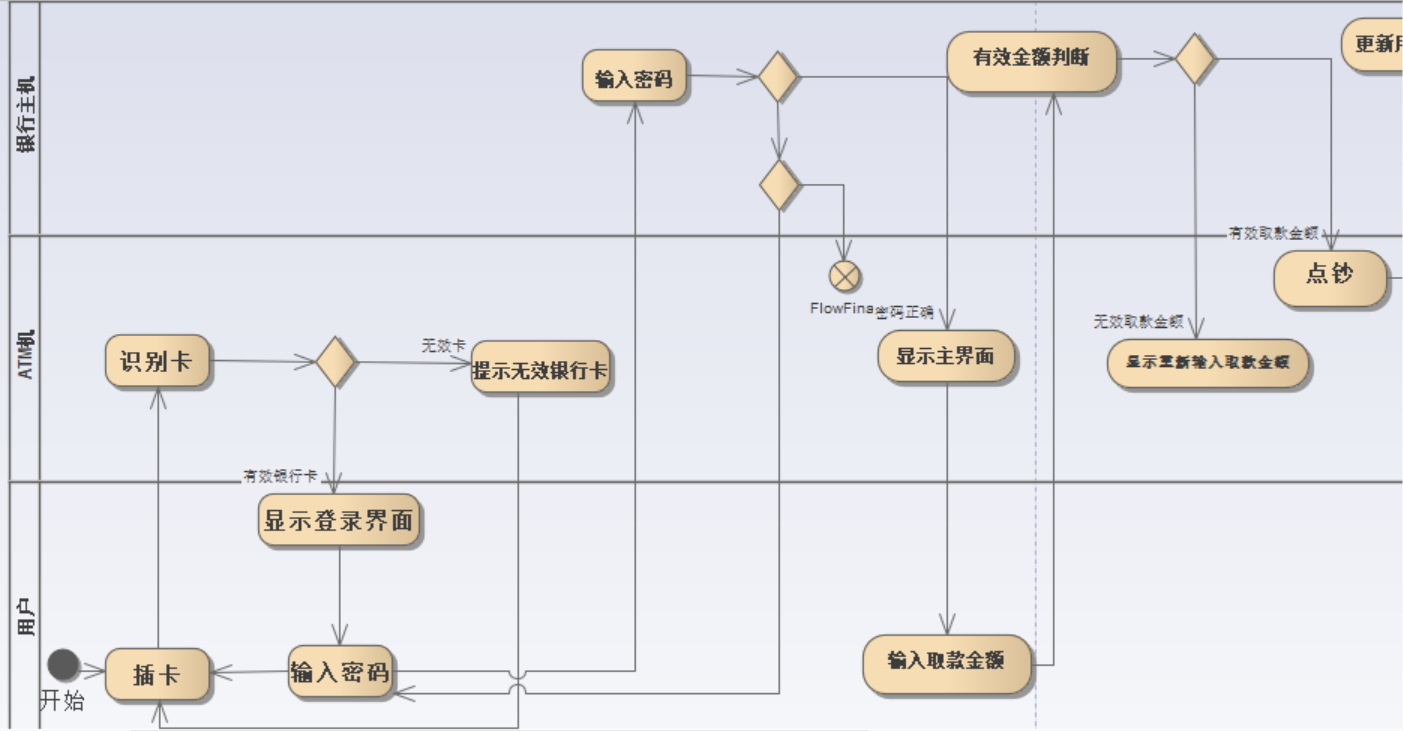

 活动图为：

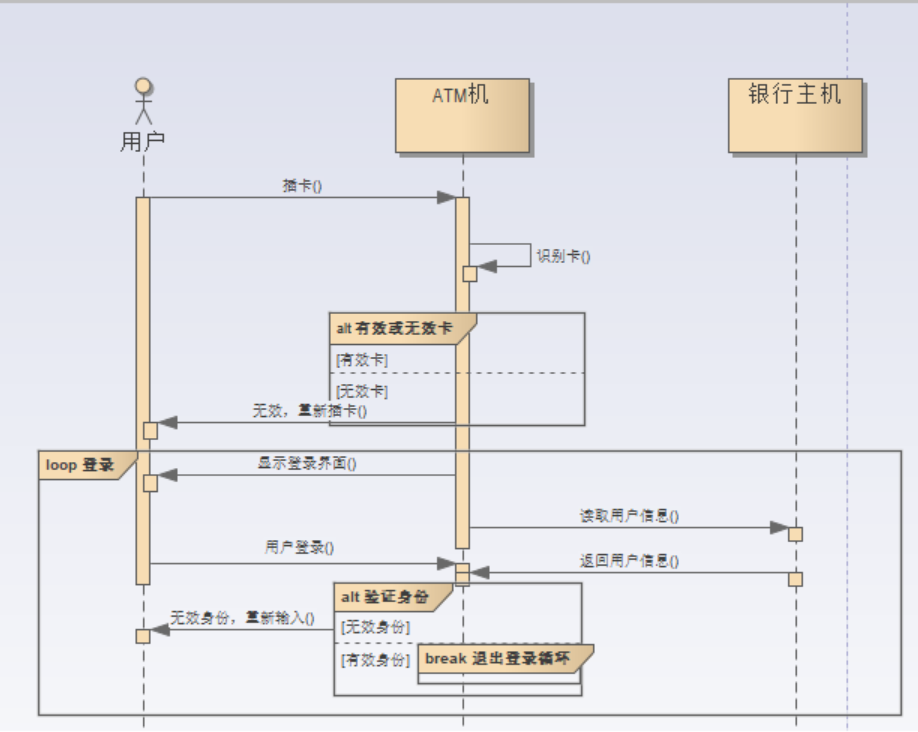

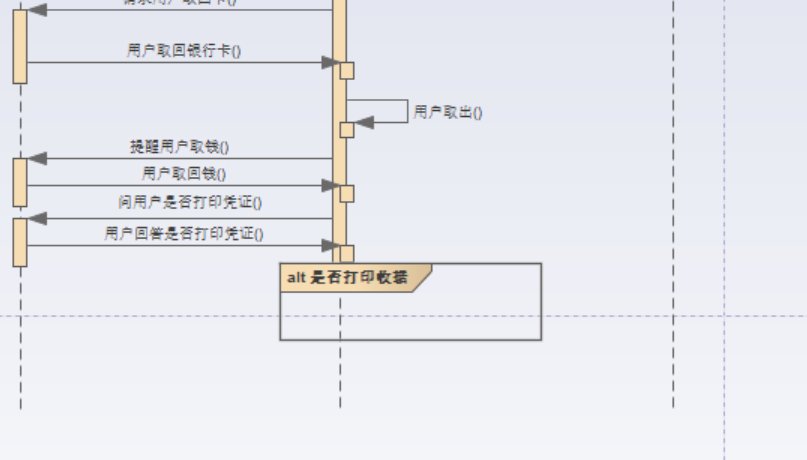

顺序图为：









3、思考题

通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON

代码的相互转换，并给出网络链接及说明。

 （1）Rational Rose：逆向工程转换C++源代码成UML类图       https://www.cnblogs.com/ssjie/p/4954034.html

（2）Eclipse MDT：它支持创建UML图，从代码的逆向工程到UML图等等  https://www.cnblogs.com/bakari/p/3561207.html

（3）Eclipse平台以及EMF（Eclipse模型框架），开放源代码，可以免费使用。https://www.oschina.net/p/acceleo

4.实验小结

  刚接触这个软件的时候，可以说是一头雾水，这也正常，不过在看了老师提供的视频资料之后，对这个软件的基本功能与使用有了一些了解。并在网上查阅资料，发现这个软件建立的模型可以转换为一些热门语言的源代码，或者通过源代码转换为UML模型，可以说功能是非常强大的，所以感觉这个软件会非常有用，要好好学习。
