音谱可视化:Audio API开发

效果展示&介绍

本篇的可视化代码主要是根据ＭＩＴ的2014年２月15日的开源代码修改而来的
ＭＩＴ音谱可视化－＞Github
ＭＩＴ音谱可视化图：

进行修改的音谱可视化图

ＭＩＴ的音频其实是从通过input标签来获取的，存入缓存中．但是其实我们用的比较多的是ｈｔｍｌ５中的Audio标签，所以将其修改过后，便可对audio的src资源进行读取，并且可以用audio的控制按钮进行音频流的控制．


分析过程

要想做到音谱可视化的结果，那么我们需要什么？
1.获取音频，那么我们可以用audio直接获取音频资源（当然也可以input获取，本篇不做相关介绍）
2.得到音频的频率大小，我们可以使用web Audio API来获取到数值
3.通过频率数值画出波形线，我们可以用画布(canvas)来描绘图形．

获取音频

我们可以直接在ｈｔｍｌ文档中加入audio标签即可：
<audio src="./mp3/Approaching Nirvana - You.mp3" id="audio"></audio>
audio的更多信息参考W3cschool

得到音频的频率大小

这里需要使用到的就是audio api了．我们可以在MSD了解到audio api 的使用方法（网址：https://developer.mozilla.org/zh-CN/docs/Web/API/Web_Audio_API）
在这里我们做简要的介绍：首先创建audioContext对象－＞需考虑浏览器不同厂商的兼容问题.然后从audio标签中获得媒体资源，并通过audioContext对象的创造媒体节点的函数创造节点．将媒体节点连接到分析音频的处理上，最后输出（audioContext.deestination）.我们在分析音频的这个节点上对音频的频率再做提取，并将其可视化．

画出可视化图形

很明显这里需要用到的就是canvas标签和其后的javascript的相关知识．在这里我们描绘的是曲线所以要了解如何用canvas描绘巴塞尔曲线：

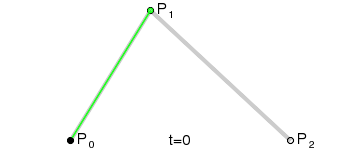

绘制一条二次巴塞尔曲线

代码呈现

在编写代码时，参考MIT的开源代码，我们可以创建一个Visualizer对象来实现我们的功能：

var Visualizer = function()
{
 this.audioContext = null;//音频上下文
 this.source = null;//音频资源
 this.animationId = null;//动画ＩＤ
 this.status = 0;//标志来判断是否在播放
 this.forceStop = false;
}

Visualizer.prototype =
{
 ini: function()//初始化函数
 {
  this._preparetionAPI();
 },

 _preparetionAPI: function()//准备Audio API
 {
  //针对不同浏览器厂商
  window.AudioContext = window.AudioContext || window.webkitAudioContext || window.mozAudioContext || window.msAudioContext;
  window.requestAnimationFrame = window.requestAnimationFrame || window.webkitRequestAnimationFrame || window.mozRequestAnimationFrame || window.msRequestAnimationFrame;
        window.cancelAnimationFrame = window.cancelAnimationFrame || window.webkitCancelAnimationFrame || window.mozCancelAnimationFrame || window.msCancelAnimationFrame;
        //requestAnimationFrame－＞请求动画

        //异常处理，若创建audioContext对象出错则警告其ｅｒｒｏｒ
        try
        {
         this.audioContext = new AudioContext();
        }catch( e ){
         alert( e );
         console.log(e);
        }
        //调用开始函数
        this._start();
 },

 _start:function()
 {
  var audioContext = this.audioContext;

  if( audioContext === null )
  {
   return ;
  }
  //开始可视化
  this._visualize(audioContext);
 },

 _visualize:function(audioContext)
 {

  var myAudio = document.getElementById("audio");//获取音频资源
  var audioSourceNode = audioContext.createMediaElementSource(myAudio);//生成了媒体资源节点
  var gainNode = audioContext.createGain();//创建Gain节点
  var analyser = audioContext.createAnalyser();//创造分析节点
  var that = this;
  audioSourceNode.connect(gainNode);
  gainNode.connect(analyser);
  analyser.connect(audioContext.destination);//节点间的连接操作
  if (!audioSourceNode.start) {
            audioSourceNode.start = audioSourceNode.noteOn //in old browsers use noteOn method
            audioSourceNode.stop = audioSourceNode.noteOff //in old browsers use noteOff method
        };

        if( this.animationId !== null )
        {
         cancelAnimationFrame( this.animationId );//针对变换曲目的重新可视化的操作,取消上一曲目的可视化
        }

        if( this.source !== null )
        {
         this.source.stop(0);
        }

        this.status = 1;
        this.source = audioSourceNode;

        audioSourceNode.onended =function()
        {
         that._audioEnd(that);//结束操作
        };
        this._drawQuadratic(analyser);//开始描绘
 },

 _drawQuadratic: function( analyser )
 {
  var that = this;
  var canvas = document.getElementById("canvas");//获取画布对象
  var cwidth = canvas.width;
  var cheight = canvas.height;//获取画布的长和宽
  var meterNum = 110;//波形图的波数
  var ctx = canvas.getContext('2d'),
   gradient = ctx.createLinearGradient(0,0,0,300);
  gradient.addColorStop(1, "#bd4cce");
  gradient.addColorStop(0.6, '#005c58');
        gradient.addColorStop(0, '#6e00ff');//创建渐变style

        var drawMeter =function()//单次的描绘函数
        {
         var array = new Uint8Array( analyser.frequencyBinCount　);

         analyser.getByteFrequencyData(array);//获取频率大小，并集合为一个数组


         if( !that.status )
         {
          cancelAnimationFrame( that.animationId );//判断是否终止动画
          return;
         }
         var step = Math.round( array.length / meterNum );//根据我们需要的波数设置跨度
         ctx.clearRect(0, 0, cwidth, cheight );//每次调用的清屏操作

         var field_ini = 5;//设置每个波的半个周期
         var sum_field = 0;//总的周期
         var value_low = 1;//降低波的频率大小，以适应画布的大小


         for( var i = 0; i < meterNum; i++ )//开始描绘
         {
          var value = array[array.length - (i+1) * step ];//获取频率,这里是从低频开始获取
          value /= value_low;//降低频率值
          if( i >= meterNum - 2 )//最后两个波不显示为直线，为了好看
          {
           value = 0;
          }
          if( i % 2 == 0 )//震荡效果
          {
           value = -value;
          }

          ctx.beginPath();
                ctx.strokeStyle = gradient; //set the strokeStyle to gradient for a better look
                //一下四步操作是为了描绘一个波的操作，这里不做详解，自行研究
                ctx.moveTo(sum_field, cheight / 2 );
                ctx.quadraticCurveTo(sum_field + 2 * ( field_ini / 6 ), cheight / 2 + value , sum_field + field_ini / 2, cheight / 2 + value);
                ctx.moveTo( sum_field + field_ini, cheight / 2);
                ctx.quadraticCurveTo(sum_field + 4 * ( field_ini / 6 ), cheight / 2 + value , sum_field + field_ini / 2, cheight / 2 + value);

                sum_field += field_ini;
                field_ini += 0;
                if( i < 10 )
                {
                 value += 0.05;
                }
                else if( i > 10 && i < 45 )
                {
                    value_low += 0.5;
                }
                else if( i > 80 )
                {
                 value_low -= 0.55;
                }
                ctx.stroke();

         }
         //获取动画ＩＤ
         that.animationId = requestAnimationFrame(drawMeter);
        }
        //调用函数，并获取动画ＩＤ
        this.animationId = requestAnimationFrame(drawMeter);
 },

 _audioEnd: function()
 {
  if( this.forceStop )
  {
   this.forceStop = false;
   this.status = 1;
   return ;
  };
  this.status = 0;
 }
}

当然我们需要在页面加载的时候就生成这个对象，所以:

window.onload = function()
{
 new Visualizer().ini();
}
