TC364-GTM ATOM 三相中心对称PWM的产生-硬件介绍i

此处PWM用来控制电机，用到了TC364的GTM( Generic timer module)

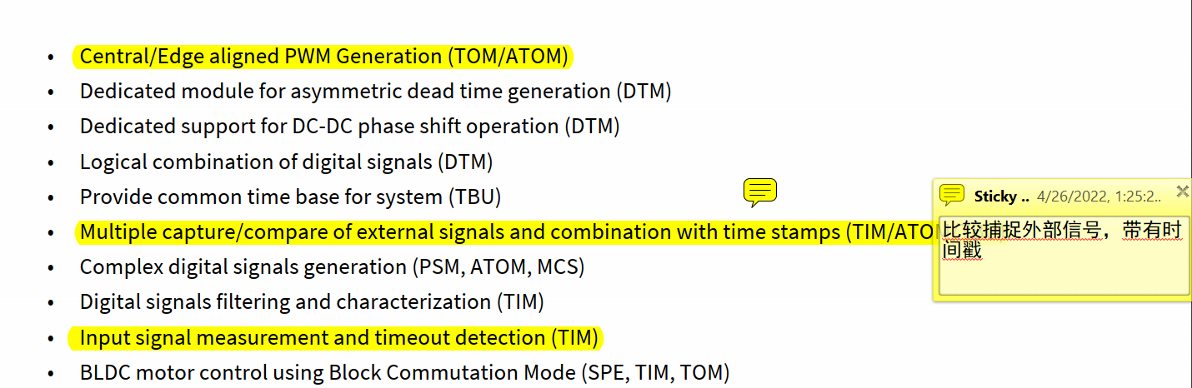

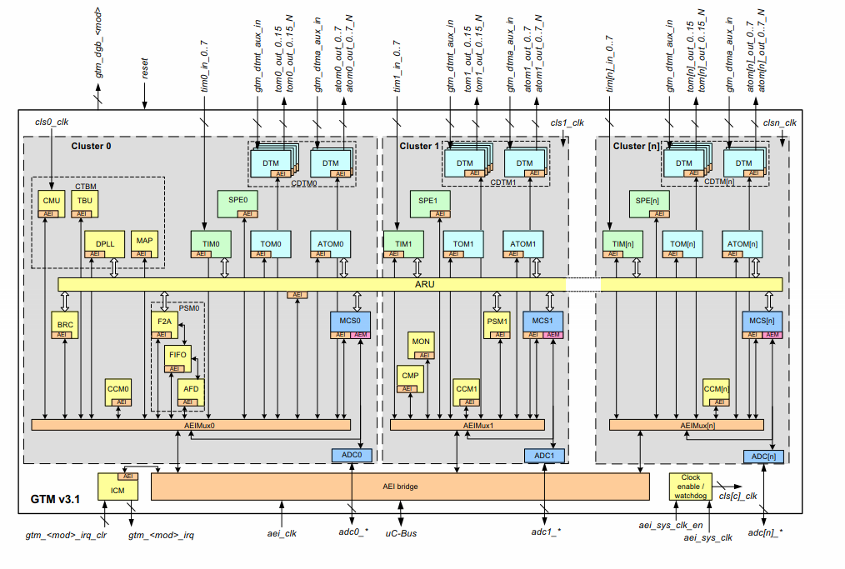

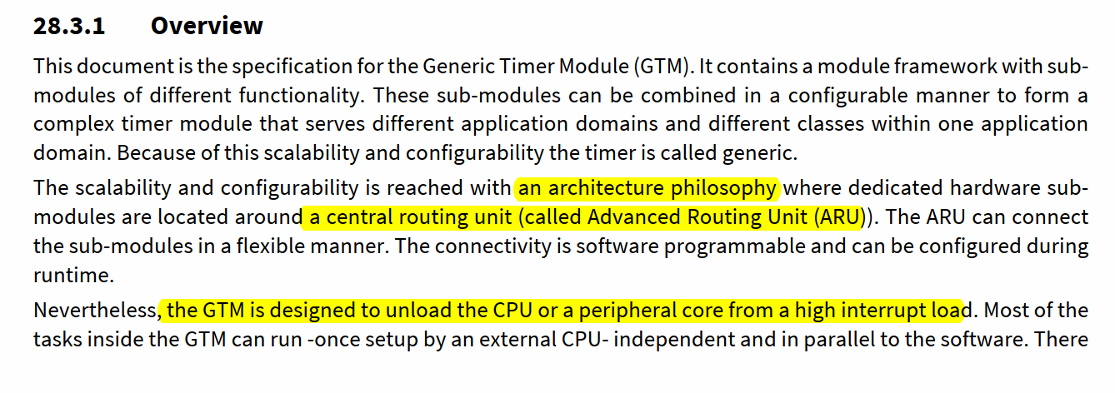

1.整个 TC3XX 系列的 Generic timer module架构图

英文缩写解释

GTM模块分为几个cluster 每个cluster又由很多字模块组成的

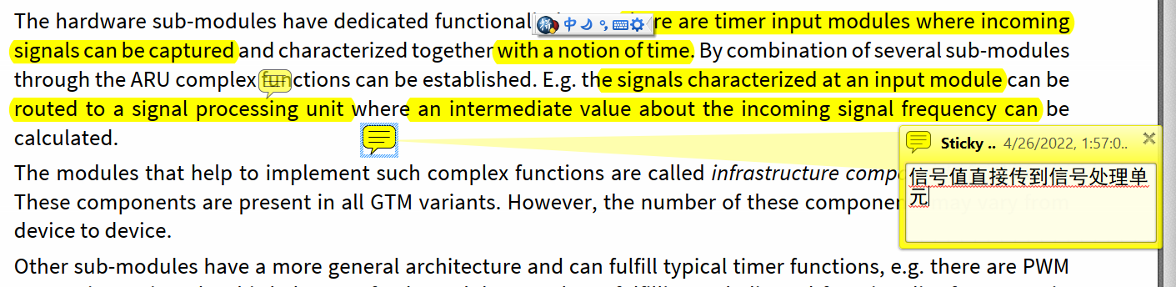

ARU的解释

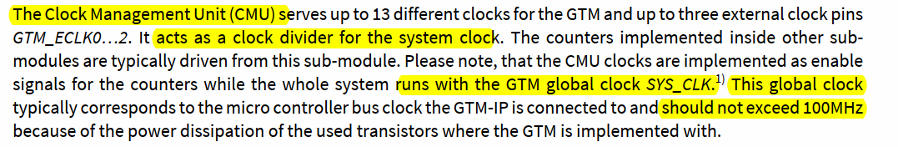

时钟信号来源于系统，可分频，最大频率应不高于100MHz

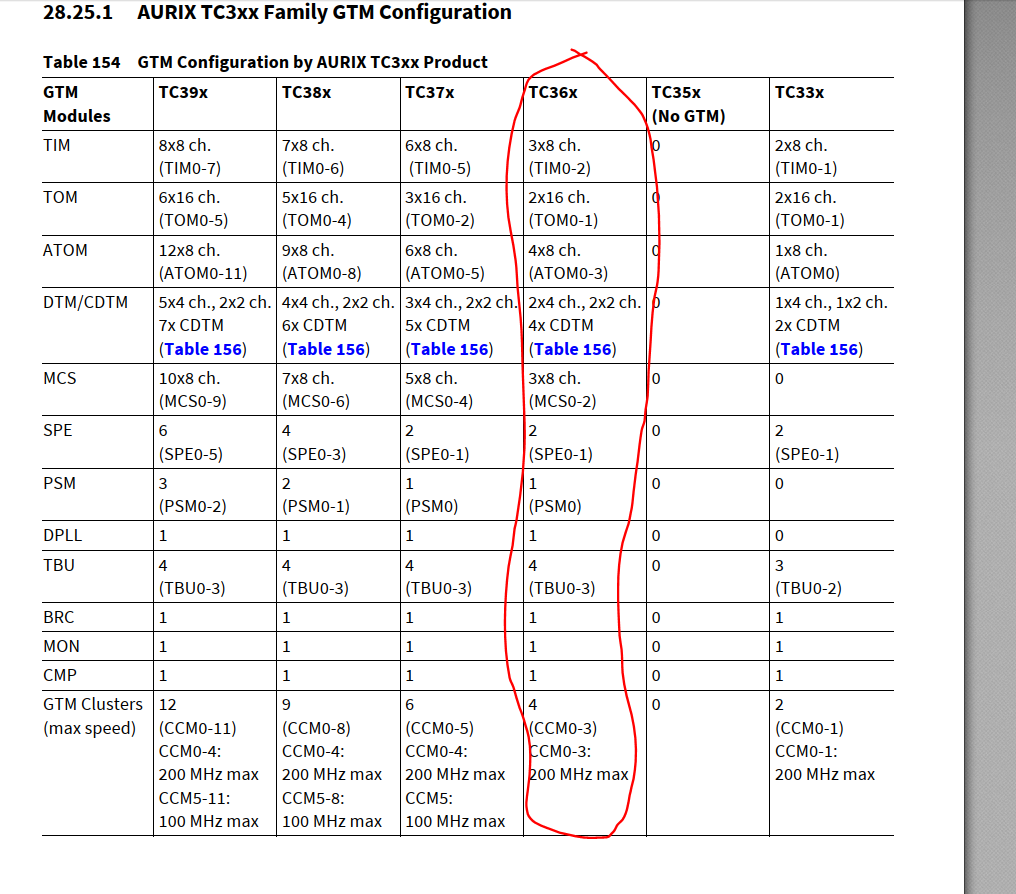

对于TC364来说，GTM的资源分布如下，ATOM 模块有4个 每个ATOM模块有8个channel

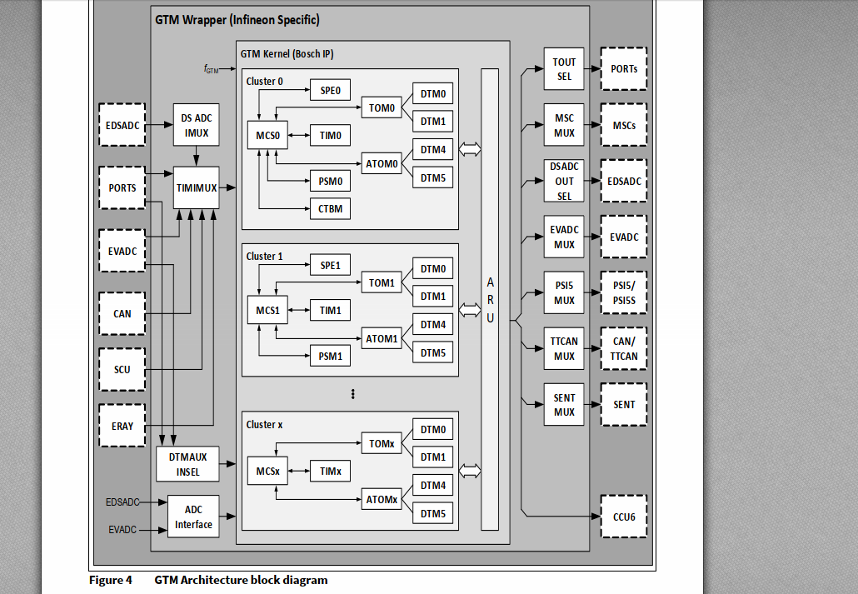

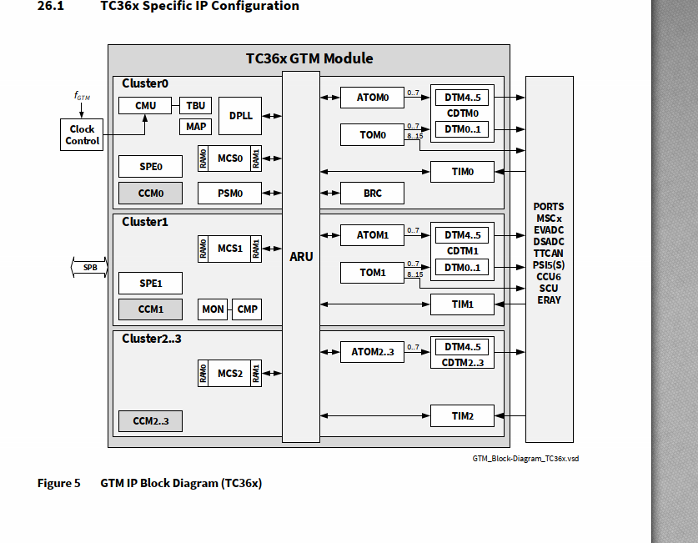

实际TC364的架构图为：

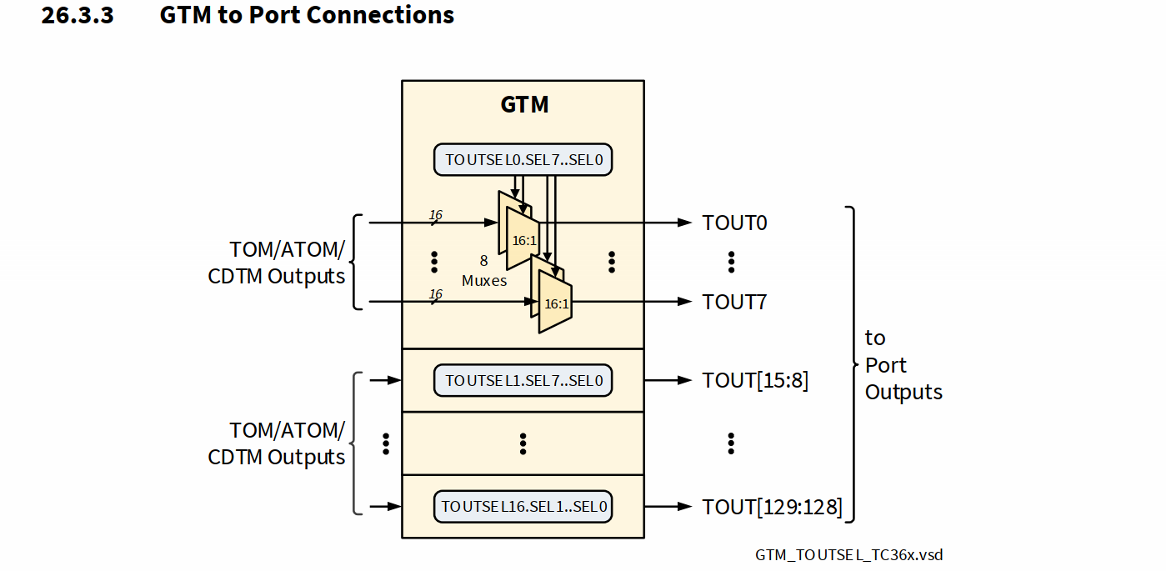

模块与IO输入相连接的映射关系，通过TOUT输出寄存器来控制

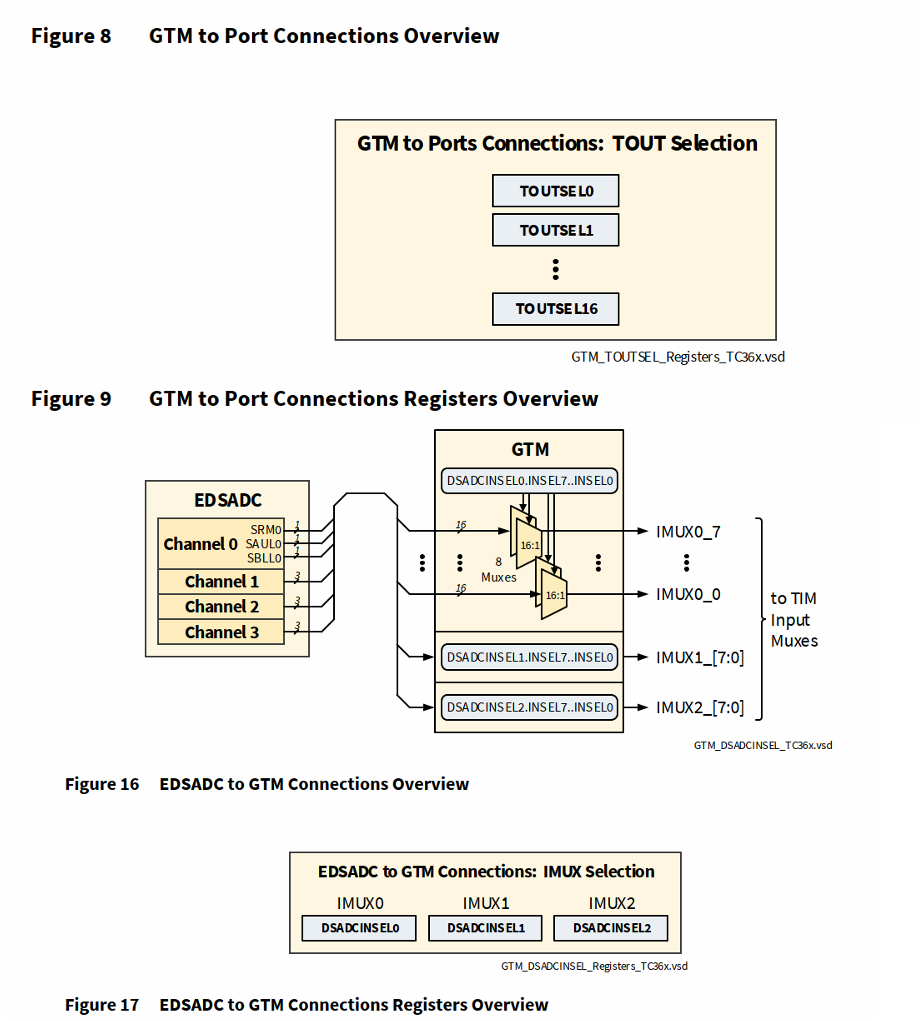

模块与输出通道的映射
