第四次作业（6）

1、结构化分析的特点是什么？



答：采用自顶向下、逐层分解的方法求解复杂问题。

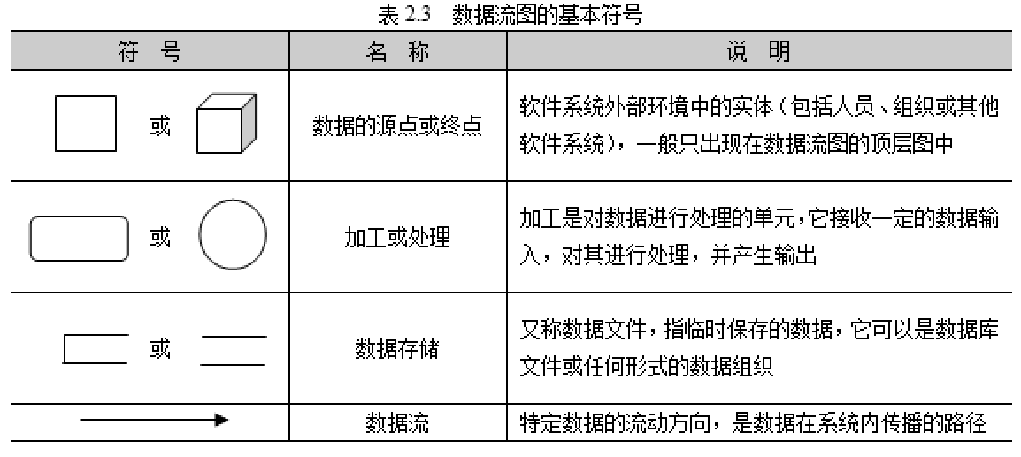

2、数据流图的建模元素有哪些？





3、如何构建数据流图？有哪些注意事项？



答：



构建DFD图： （1）先确定系统的输入输出，构建顶层DFD； （2）对顶层DFD图细化，构建0层DFD； （3）对0层DFD的每个加工进行细化，分别构建1层DFD，依次类推，逐层精化，直至构建出底层图。

注意事项：

　　

(1) 命名：数据流图中每个元素必须有名字，且命名合理。 加工名字应该反映整个加工的功能，而不是一部分功能。加工命名一般为动词+名词短语。 数据流名字应该代表整个数据流的内容，而不是仅仅反映它的某些成分。数据流命名为名词。

(2) 画数据流不是画控制流。数据流图反映的是系统“做什么”， 不反映“如何做”。

(3) 每个加工至少有一个输入数据流和一个输出数据流，反 映出此加工数据的来源与加工的结果。按层给加工编号。如果一张数据流图中的某个加工要分解成另一张数据流图时，则上层图为父图，直接下层图为子图，父、子图上的所有处理都应编号。子图的编号是父图中相应处理的编号的扩充，子图上处理的编号是父图号、小数点及子图的局部号组成。

(4) 按层给加工编号。如果一张数据流图中的某个加工要分解成另一张数据流图时，则上层图为父图，直接下层图为子图，父、子图上的所有处理都应编号。子图的编号是父图中相应处理的编号的扩充，子图上处理的编号是父图号、小数点及子图的局部号组成。

4、数据字典有哪些要素（条目）定义？ 请采用面向数据流的方法对你所在团队项目的功能需求进行建模。

答：

数据流条目 ，数据存储条目 ，数据项条目（数据流或数据存储分量） ，加工条目。
