PXE高效批量网络装机

目录

部署PXE远程安装服务

●搭建PXE远程安装服务器

●验证PXE网络安装
实现Kickstart无人值守安装
●准备安装应答文件
●实现批量自动装机

PXE概述

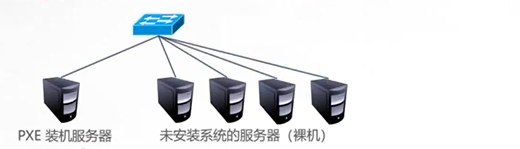

PXE批量部署的优点
●规模化:同时装配多台服务器

●自动化:安装系统、配置各种服务
●远程实现:不需要光盘、U盘等安装介质



 PXE（Preboot eXecution Environment，预启动执行环境）技术的网络装机方法，并结合 Kickstart 配置实现无人值守自动安装。



PXE 原理和概念

PXE 是由 Intel 公司开发的网络引导技术，工作在 Client/Server 模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

PXE 严格来说并不是一种安装方式，而是一种引导的方式。进行 PXE 安装的必要条件是要安装的计算机中包含一个 PXE 支持的网卡（NIC），即网卡中必须要有 PXE Client。PXE （Pre-boot Execution Environment）协议使计算机可以通过网络启动。
协议分为 client 和 server 端，PXE client 在网卡的 ROM 中，当计算机引导时，BIOS 把 PXE
client 调入内存执行，由 PXE client 将放置在远端的文件通过网络下载到本地运行。
运行 PXE 协议需要设置 DHCP 服务器 和 TFTP 服务器。DHCP 服务器用来给 PXE client（将
要安装系统的主机）分配一个 IP 地址，由于是给 PXE client 分配 IP 地址，所以在配置 DHCP 服务
器时需要增加相应的 PXE 设置。
此外，在 PXE client 的 ROM 中，已经存在了 TFTP Client。PXE Client 通过 TFTP 协议到 TFTP Server 上下载所需的文件。



优点：
规模化：同时装配多台服务器；
自动化：安装系统、配置各种服务；
远程实现：不需要光盘、U 盘等安装介质。

前提条件：
客户机的网卡支持 PXE 协议（集成 BOOTROM 芯片），且主板支持网络引导。
网络中有一台 DHCP 服务器以便为客户机自动分配地址、指定引导文件位置。
服务器通过 TFTP（Trivial File Transfer Protocol，简单文件传输协议）提供引导镜像文件的下载。
其中，第一个条件实际上是硬件要求，目前绝大多数服务器和大多数 PC 都能够提供此支持，只需在 BIOS 设置中允许从 Network 或 LAN 启动即可。



KickStart 概述

KickStart 是一种无人职守安装方式。KickStart 的工作原理是通过记录典型的安装过程中所需人工干
预填写的各种参数，并生成一个名为 ks.cfg 的文件；在其后的安装过程中（不只局限于生成 KickStart 安
装文件的机器）当出现要求填写参数的情况时，安装程序会首先去查找 KickStart 生成的文件，当找到合
适的参数时，就采用找到的参数，当没有找到合适的参数时，才需要安装者手工干预。
这样，如果 KickStart 文件涵盖了安装过程中出现的所有需要填写的参数时，安装者完全可以只告诉
安装程序从何处取 ks.cfg 文件，然后去忙自己的事情。等安装完毕，安装程序会根据 ks.cfg 中设置的重
启选项来重启系统，并结束安装。



PXE服务的构建过程

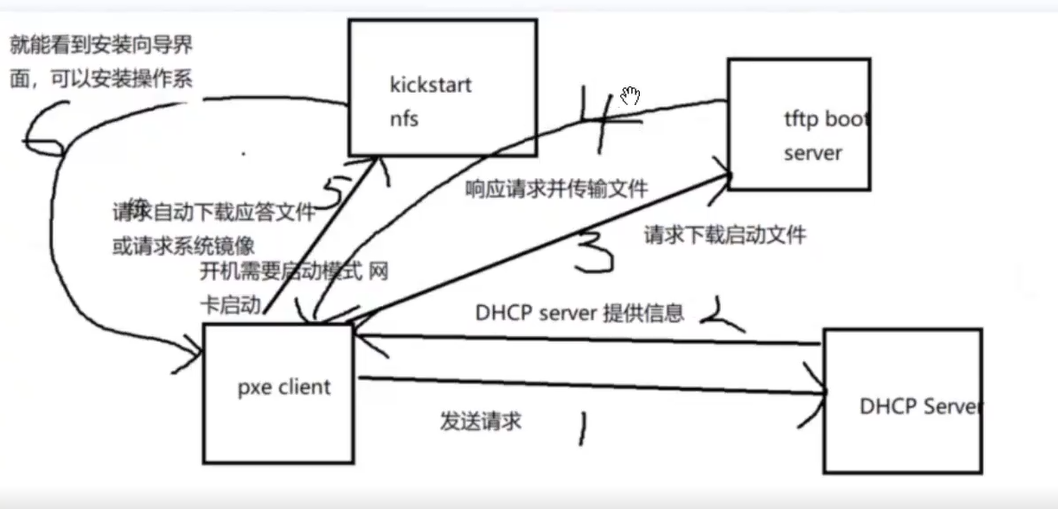

PXE服务器和客户机的工作过程：

1.PXE客户机发出DHCP请求，向DHCP服务器申请IP地址。

2.DHCP服务器响应PXE客户机的请求，自动从IP地址池中分配一个IP地址给PXE客户机，并且告知PXE客户机：TFTP服务器的IP地址和PXE引导程序文件pxelinux.0，默认在TFTP共享目录/var/lib/tftpboot/下
3.PXE客户机向TFTP服务器发起获取pxelinux.0引导程序文件的请求。
4.TFTP服务器响应PXE客户机的请求，将其共享的pxelinux.0文件传输给PXE客户机。
5.PXE客户机通过网络来启动到系统安装主界面。
6.PXE客户机向文件共享服务器（ftp、http、nfs等）发起获取centos或windows系统安装文件的请求。
7.文件共享服务响应PXE客户机的请求，将共享的系统安装文件传输给PXE客户机。
8.PXE客户机进入到安装提示向导界面，用户需要手动来完成系统安装的操作



搭建 PXE 远程安装服务器
所需安装包
vsftpd //用来放置安装镜像，通过ftp访问镜像安装
dhcp.x86_64 12:4.2.5-7pd-3.0.2-27.el7.x86_64.r9.el7.centos //用来给客户机分配ip
syslinux-4.05-15.el7.x86_64.rpm //用来提供pxe的引导程序
tftp-server.x86_64 0:5.2-22.el7.rpm //用来提供引导镜像文件的下载
xinetd.x86_64 2:2.3.15-14.el7 //用来托管tftp
system-config-kickstart.noarch 0:2.9.7-1.el7.rpm //用来无人值守安装



步骤

虚拟机添加一块网卡 仅主机模式vmnet1   关闭防火墙增加功能





1、安装并启用 DHCP 服务
yum -y install dhcp
cp -rfp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

配置文件里做如下设置：

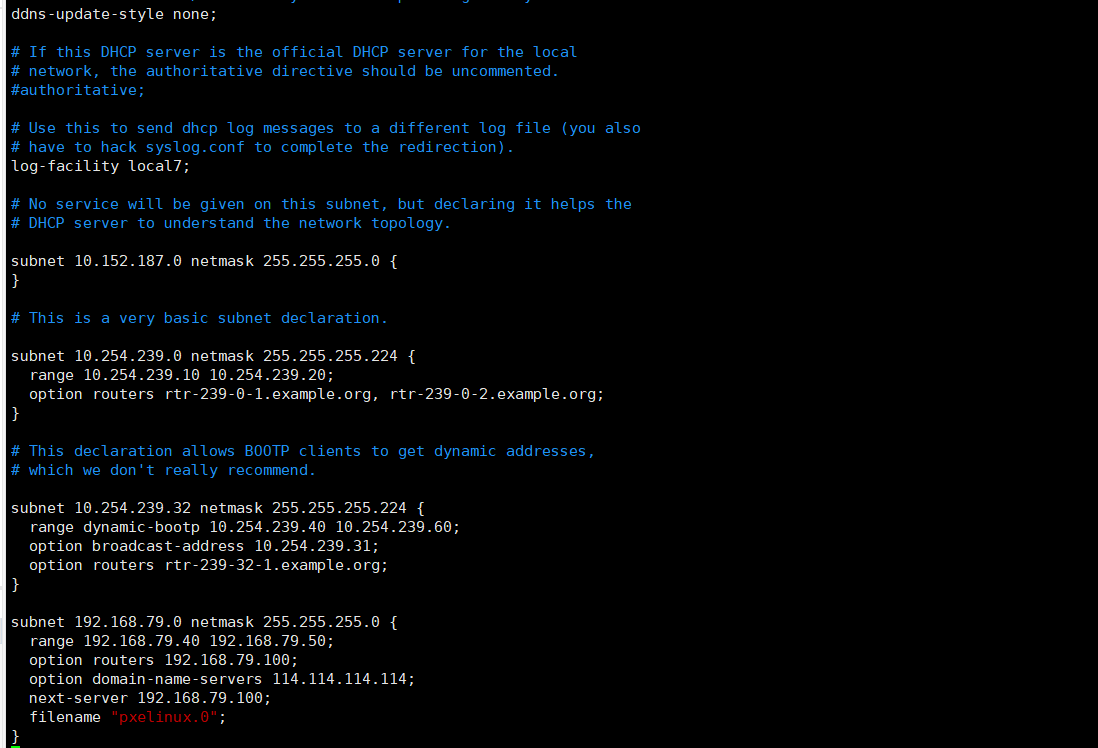

vim /etc/dhcp/dhcpd.conf
ddns-update-style none; // 禁止动态更新

subnet 192.168.100.0 netmask 255.255.255.0 { //配置网段
range 192.168.100.40 192.168.100.50; //配置地址池
option routers 192.168.100.100; //配置网关
option domain-name-servers 114.114.114.114;
next-server 192.168.100.100; //指定tftp服务器的地址（*）
filename "pxelinux.0"; //指定pxe引导程序的文件名（*）
}

systemctl start dhcpd
systemctl enable dhcpd



2、安装并启用 TFTP 服务

TFTP：(Trivial File Transfer

Protocol)是一个小而易于实现的文件传送协议。TFTP是基于UDP数据报，需要有自己的差错改正措施。TFTP只支持文件传输，不支持交互，没有庞大的命令集。也没有目录列表功能，以及不能对用户进行身份鉴别。但它的代码所占内存较小，不需要硬盘就可以固化TFTP代码，很适合较小的计算机和特殊用途的设备。

TFTP和FTP一个主要的区别就是它没有交互式，且不进行身份验证。
TFTP一般用于传输小文件

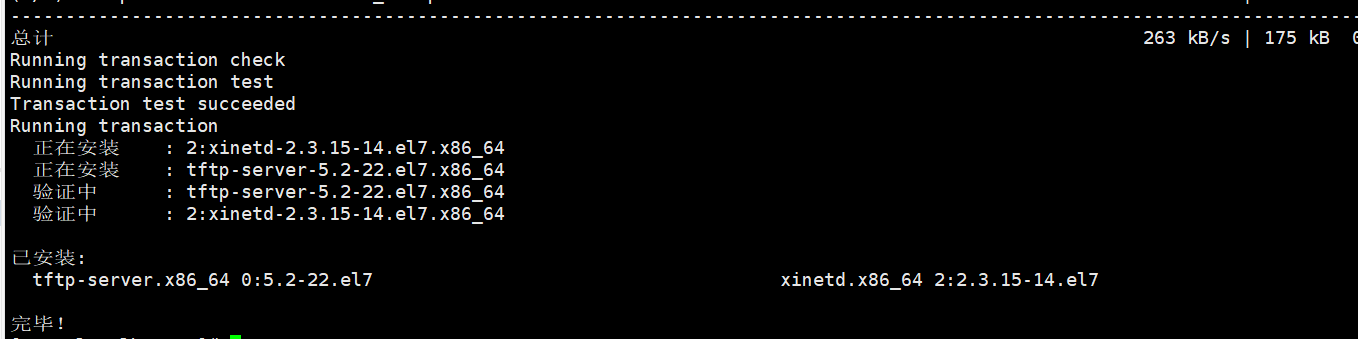

yum -y install tftp-server xinetd

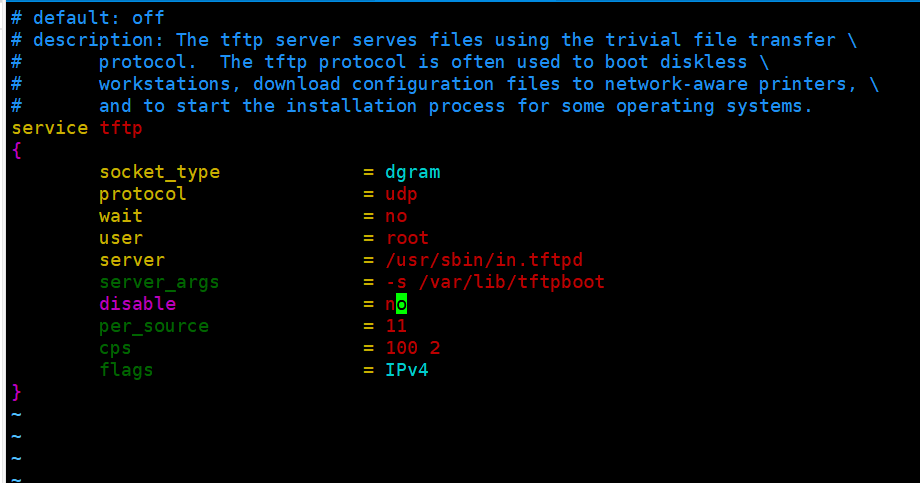

vim /etc/xinetd.d/tftp //tftp被xinet所托管，xinetd默认没有安装 ，配置文件
xinetd即extended internet daemon，xinetd是新一代的网络守护进程服务程序，又叫超级Internet服务器。经常用来管理多种轻量级Internet服务。xinetd提供类似于inetd+tcp_wrapper的功能，但是更加强大和安全



#准备 tftp 需要共享出去的文件
mount /dev/cdrom /mnt
cd /mnt/images/pxeboot/
#内核文件 内核初始化镜像文件 /var/lib/tftpboot/ 站点
cp initrd.img vmlinuz /var/lib/tftpboot/

systemctl start xinetd
systemctl enable xinetd
systemctl start tftp
systemctl enable tftp



3、准备 PXE 引导程序pxelinux.0
pxelinux.0是个二进制文件，主要作用相当于一个系统安装步骤的指引，引导客户端如何安装系统
yum provides */pxelinux.0 //查找这个文件是由哪个软件包安装的，当不是一个路径和一个软件包时用*/
yum -y install syslinux
rpm -ql syslinux | grep pxelinux #查找pxe引导程序的位置
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/ #拷贝到tftp的根目录下，系统引导文件
注，只有安装了 system-config-kickstart 软件包，才会有/usr/share/syslinux/目录及目录中的文件



4、配置启动菜单文件

启动菜单用来指导客户机的引导过程，包括如何调用内核，如何加载驱动。默认的启动菜单文件为 default，应放置在 tftp 根目录的 pxelinux.cfg 子目录下，典型的启动菜单配置可参考以下操作自动或手动建立。
至于为什么要是/var/lib/tftpboot/pxelinux.cfg/default文件，因为是由pxelinux.0这个文件决定好的

mkdir /var/lib/tftpboot/pxelinux.cfg //默认pxelinux.cfg是没有的需要手动创建，注意它是一个目录而非文件虽然是以.cfg结尾

以下为纯手工配置default菜单文件

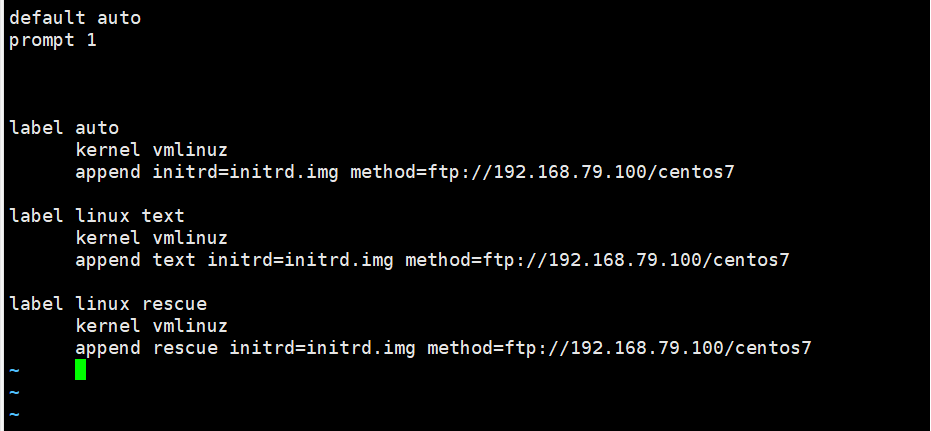

vim /var/lib/tftpboot/pxelinux.cfg/default
default auto //指定默认入口名称 ，对应下面的label auto
prompt 1 //设置是否等待用户选择，1 表示等待用户控制，0表示不等待用户控制，安装时会出现boot:如果按回车表示选择auto模式



label auto //默认的图形安装
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.100.100/centos7 //method必须指定网络路径

label linux text //文本安装模式，出现boot：时输入linux text
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.100.100/centos7

label linux rescue //救援模式，出现boot：时输入linux rescue
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://192.168.100.100/centos7



5、安装ftp服务，准备 CentOS 7 安装源
yum -y install vsftpd
mount /dev/cdrom /mnt
mkdir /var/ftp/centos7
cp -rf /mnt/* /var/ftp/centos7 #将镜像复制其中
systemctl start vsftpd

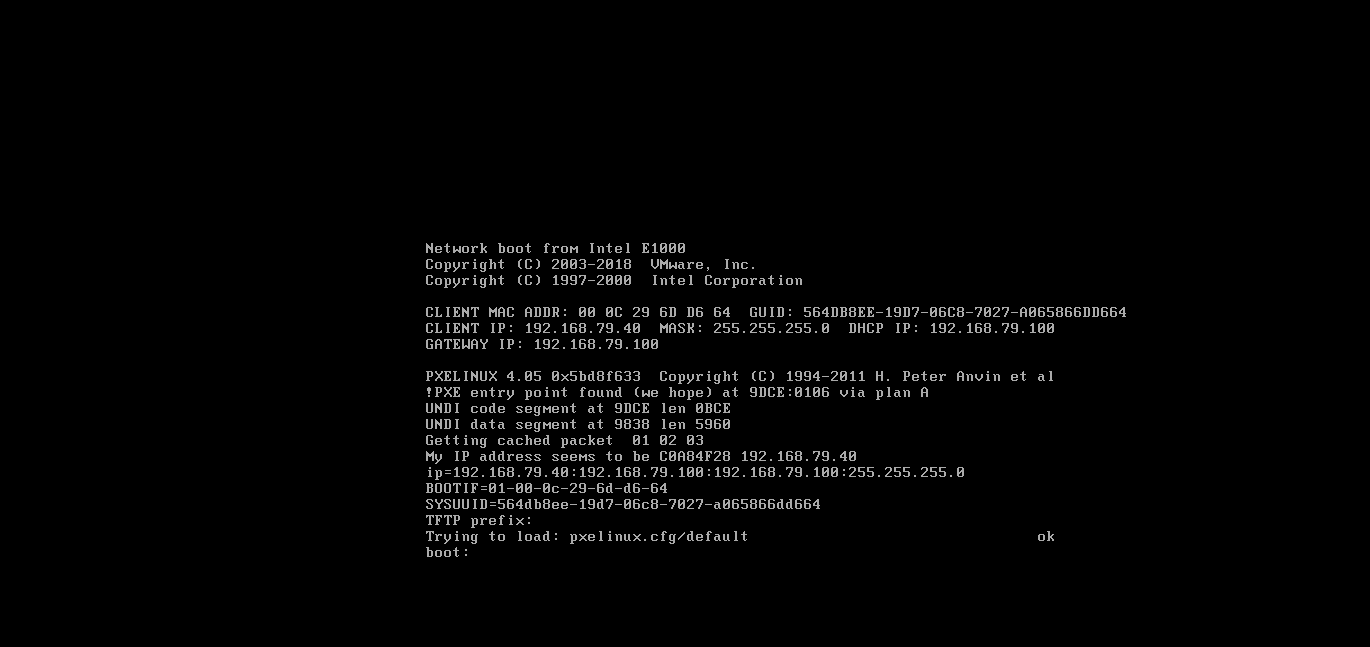

一直回车就进去了



总结

部署PEX远程安装服务

实现PXE+Kickstart无人值守安装操作系统
