实验3 多个段的汇编源程序编写与调试

一、实验目的

1. 理解和掌握将数据、代码、栈放入不同逻辑段的程序的编写和调试

2. 理解具有多个段的汇编源程序对应的目标程序执行时，内存分配方式

3. 掌握大小写字符的转换方法、数字字符和数值之间的转换方法

4. 理解并掌握各种寻址方式的灵活应用

5. 掌握汇编指令loop, and, or，div, mul的用法

二、实验准备

复习教材chapter 6-8章。

chapter 6 包含多个段的程序

chapter 7 更灵活的定位内存地址的方法

chapter 8 数据处理的两个基本问题

三、实验内容

1. 实验任务1

录入汇编源程序task1.asm：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

理论分析：

        mov cx, 5             //设置循环次数为5次（Nuist有5个字节）
        mov si, 0             //设置偏移量，这是设置数据段ds的偏移地址
        mov di, 0f00h         //设置es的偏移地址
s:      mov al, [si]          //将ds:[si]一个字节的内容存入al
        and al, 0dfh          //将字母大写
        mov es:[di], al       //将al里的数据存入附加段里面去，这里存入的是数据信息
        mov al, [5+si]        //将ds:[5+si]存入al
        mov es:[di+1], al     //再次存入到附加段里面去，这次是存在高位上面，是颜色信息
        inc si                //si自加
        add di, 2             //附加段的偏移地址加2，移动一个字的单位
        loop s                //循环

这段代码的目的是将 “Nuist”字母变成大写，再将颜色都设置成绿色。

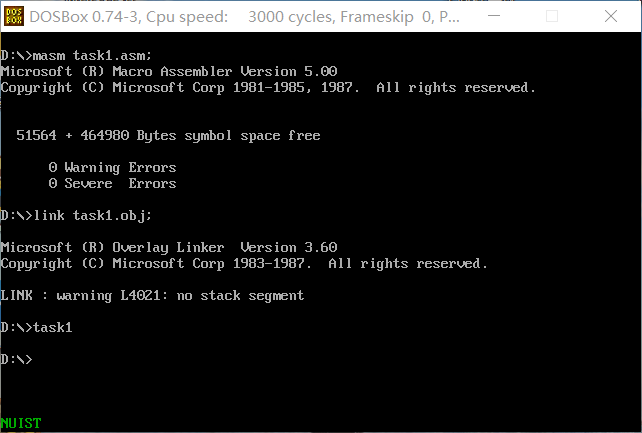

编译，链接，执行得到结果

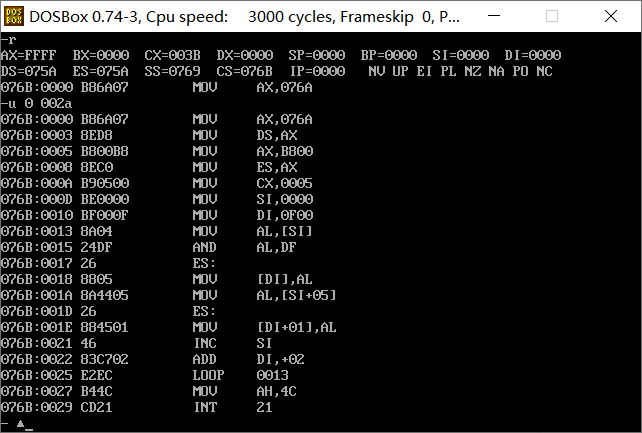

首先精准反汇编（根据代码可知前面16个字节是存放数据的，所以用CX－１０－１得到2a,然后使用-u 0 2a进行反汇编）

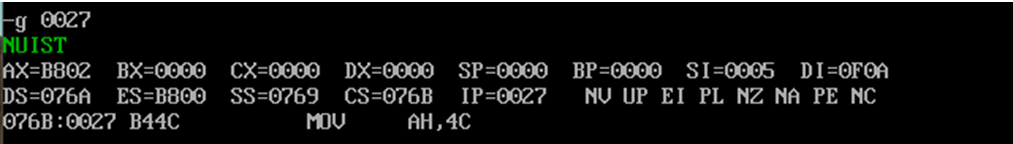

使用debug工具调试到程序返回前，即-g 0027 ：

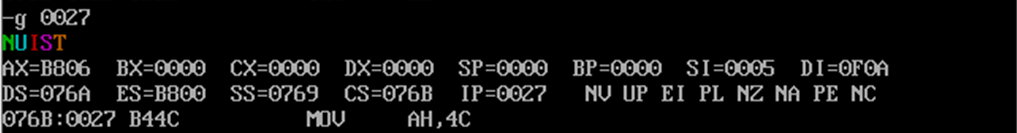

修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果

db 5 dup(2) --> 改成: db 2,3,4,5,6



 这里的数值代表的是颜色信息，因为是把这些数字都送到了字母的高位字节里去了。

我分别查看了ds和es里面的内容发现不一样，对此很有疑惑：

2. 实验任务2

已知数据段data中定义字节数据如下：

data segments
         db 23, 50, 66, 71, 35
data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

编写task2.asm，代码如下：

assume cs:code, ds:data
data segment
        db 23,50,66,71,35
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov cx, 5
        mov si, 0
s:      mov ah, 0        //因为这个数太小，所以并且是一个字节存储，所以高位先赋0
        mov al, [si]
        mov bl,10
        div bl
        mov ds:[8],al   //存放商，即十位上的数
        mov ds:[9],ah   //存放余数，即个位上的数
        mov ah,2
        mov dl,ds:[8]
        add dl,30h
        int 21h
        mov ah,2
        mov dl,ds:[9]
        add dl,30h
        int 21h         //用,间隔
        mov ah,2
        mov dl,","
        int 21h
        inc si
        loop s
        mov ah, 4ch
        int 21h
code ends
end start

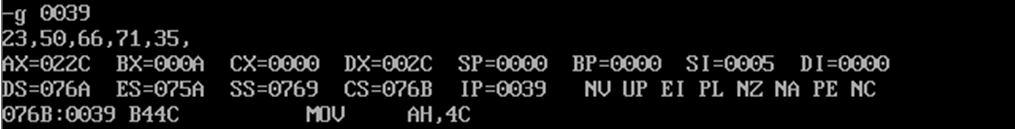

运行结果：

查看ds存放，前面是5个是存放的数据，ds[8],ds[9]存放的是最后一次的商和余数3，5

3. 实验任务3

教材「实验5 编写、调试具有多个段的程序」(1)

程序源码见task3.asm：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

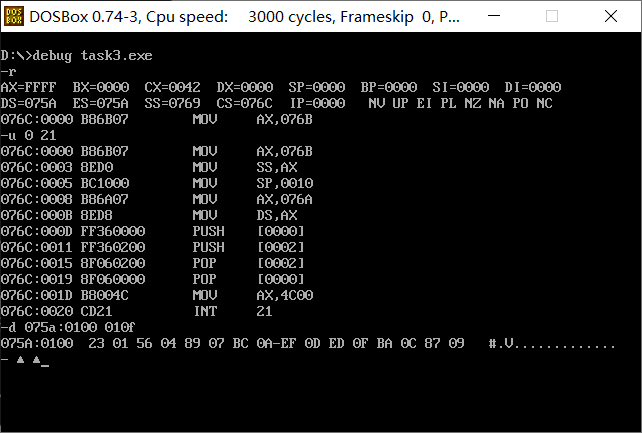

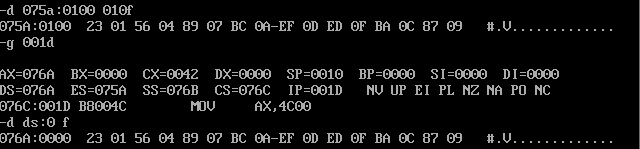

反汇编，同时查询ds里存放的数据：0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h

-g 1d   执行程序，得到 cs=076ch，ss=076bh，ds=076ah

查看ds里的数据没有发生变化，仍然是：0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h



因此：

1.CPU执行程序，程序返回前，data段中的数据：0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h

2.CPU执行程序，程序返回前，cs=076ch，ss=076bh，ds=076ah

3.设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。

4. 实验任务4

教材「实验5 编写、调试具有多个段的程序」(2)

程序源码见task4.asm。

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

汇编、链接后进入debug，进行反汇编（记得老师说过一个段最小是16字节，所以数据段加上栈段虽然都不满16字节，但是都按照16字节算，总共32字节）

查看data中的数据：0123h, 0456h, 0, 0, 0, 0, 0, 0

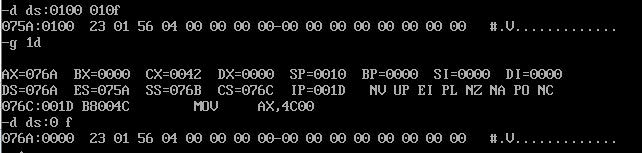

-g 1d   执行程序，得到 cs=076ch，ss=076bh，ds=076ah

查看ds里的数据没有发生变化，仍然是：0123h, 0456h, 0, 0, 0, 0, 0, 0



因此：

1.CPU执行程序，程序返回前，data段中的数据：0123h, 0456h, 0, 0, 0, 0, 0, 0

2.CPU执行程序，程序返回前，cs=076ch，ss=076bh，ds=076ah

3.设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。

4.对如下定义的段：

name segment
···
name ends

如果段中的数据占 N 个字节，不是16字节的整数倍，则会补整，则程序加载后，该段实际占用的空间为：[(N+15)/16]*16([ ]为取整符号）

5. 实验任务5

教材「实验5 编写、调试具有多个段的程序」(3)

程序源码见task5.asm。

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

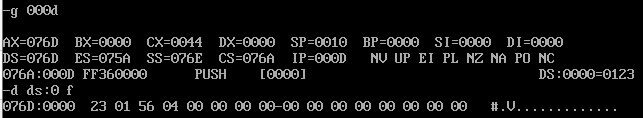

反汇编，然后运行到将数据段地址赋给ds，然后查看数据段中的数据：0123h, 0456h, 0, 0, 0, 0, 0, 0

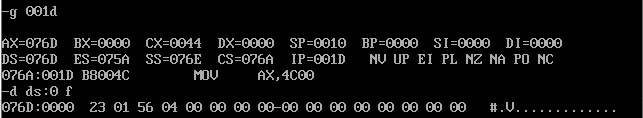

-g 1d   执行程序，得到 cs=076ah，ss=076Eh，ds=076dh

查看ds里的数据没有发生变化，仍然是：0123h, 0456h, 0, 0, 0, 0, 0, 0



因此：

1.CPU执行程序，程序返回前，data段中的数据：0123h, 0456h, 0, 0, 0, 0, 0, 0

2.CPU执行程序，程序返回前，cs=076ah，ss=076Eh，ds=076dh

3.设程序加载后，code段的段地址为X，则data段的段地址为X+3，stack段的段地址为X-4。

6. 实验任务6

        只有教材中实验5的3 的程序能够正常运行。因为如果将 end start 改为 end，那么不指明入口，会默认从 076A:0 开始执行，而前面2个程序076A:0 都是存储的是数据段，所以不行，而第3个是将数据段和栈段放在代码段后面的，默认进入的就是代码段，所以可以正确执行。

7. 实验任务7

程序源码见task7.asm：

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c segment
  db 8 dup(0)
c ends

code segment
start:
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,9
s:      mov ax,0
        mov al,[si]
        add al,[si+16]
        mov [si+32],al
        inc si
        loop s
        mov ah,4ch
        int 21h

code ends
end start

因为a,b,c段的长度都是16，所以就直接通过加偏移量16 32来进行访问

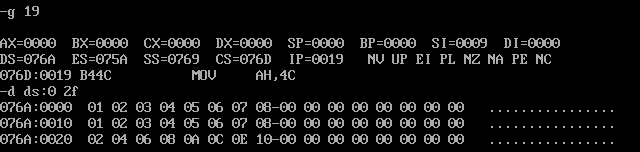

使用-g 19执行，查看a,b,c的数据，看到最后一行的数据是由前面两行相加得到的，满足要求。

8. 实验任务8

程序源码见task8.asm：

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
        mov ax,b
        mov ss,ax
        mov sp,10h
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,9
s:      push ds:[si]
        add si,2
        loop s
        mov ah,4ch
        int 21h
code ends
end start

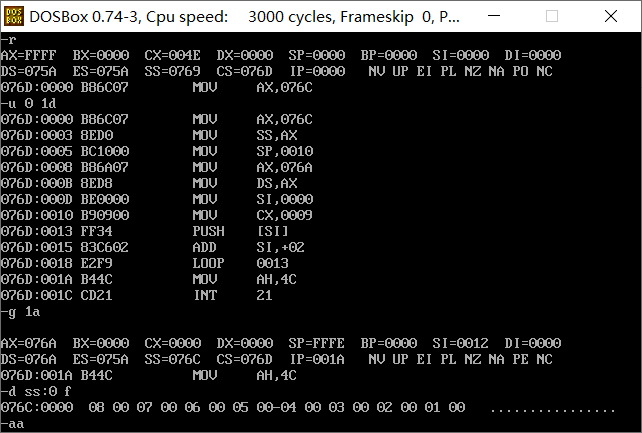

反汇编后得知程序在 001ah处返回，使用 -g 001a命令



 因为题目要求是逆序存储，所以首先想到就是将b段当成栈段，然后将a里的数据不断地压入栈，实现逆序存储，从上图中查看的结果看出结果满足实验要求，实现了逆序存储。

四、实验总结

1.各逻辑段在内存空间中依序排列，并以 16 个字为一个单元进行分配;若 code 段前有自己设置的逻辑段，需要指明程序的入口，要加上end start。

2.在实验1中的查看大写的nuist存放的地方查看出来和自己预想的不一样，有些困惑。
