51电子-STC89C51开发板：STC-ISP程序烧录(刷写、下载) 到 IC 设置

全部内容，请点击：

51电子-STC89C51开发板：《目录》



---------------------------  正文开始  ---------------------------------------

STC-ISP历史版本下载：https://gitee.com/piazini/tools-win-stc-isp

 如何刷写，官方也给出了教程：http://www.51dz.com/0/n---12565--.htm

 但是，里面有个波特率要看自己电脑的 “设备管理器” 里设备是多少来设置。



1.软件设置：

打开路径 198元的STC实验板烧录程序/ 目录下 STC-ISP V29 Beta7.exe 程序。

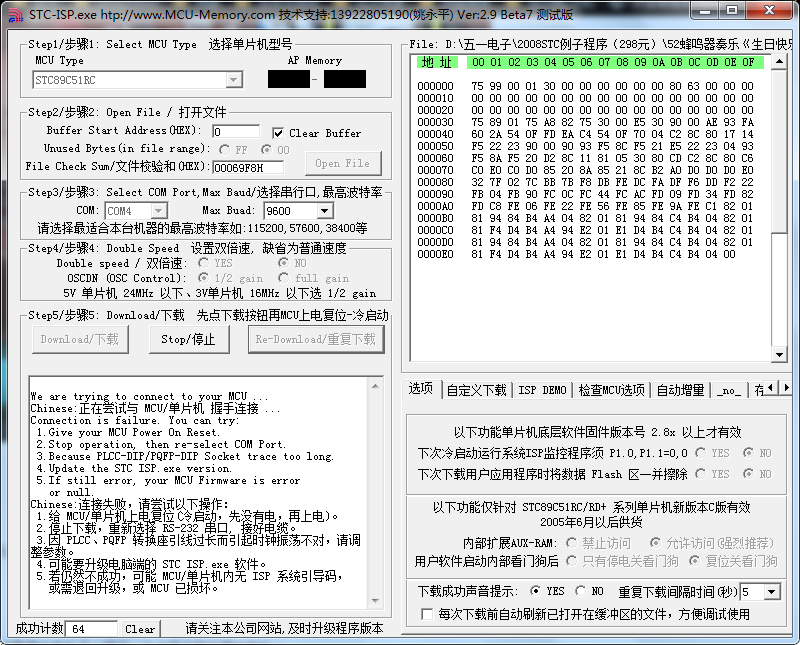

将 STC-ISP V29 Beta7.exe 里 三个地方设置：

1. MCU Type 处，是你的单片机型号，默认第一个和板子的是一样；

2. COM 口选择 COM4；(几号口根据实际情况选择)

3. 比特率改成和设备管理器一样的 9600 （使用软件过程发现不用特意选9600也可以下载成功，按提示意思是框里显示最大支持的频率）







 2.烧写一个示例：

官方包中有很多编译好的 hex 后缀的文件，就是我们要烧写的文件。

1.点击 Open File ，选择一个 HEX 文件。

2.将板子上开关关闭。

3.点击软件上 “Download/下载” 按钮后，看到界面提示： 等待握手链接

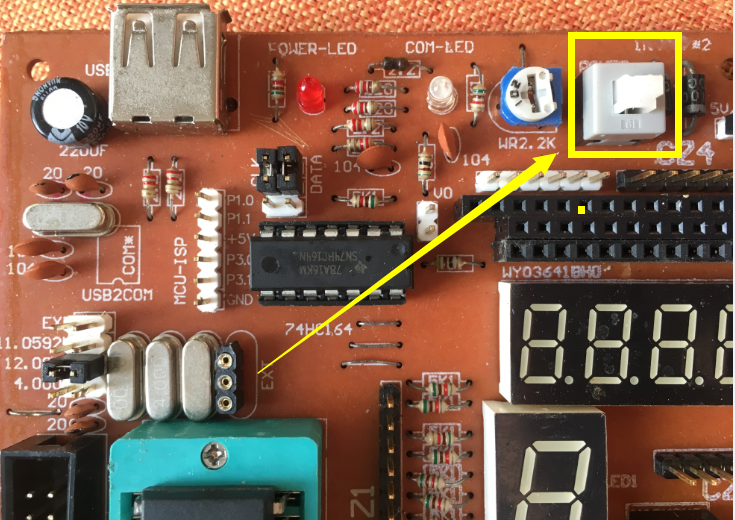

此时，快速按下开启板子上电源键（下图黄色方框）。

就可以看到开始下载程序了。



操作建议：左手放开关上，右手点鼠标。

在点了 “Download/下载 ” 按钮后，马上按板子上的开关，就可以开始下载程序了。



问题1：如果按完开关，开始执行上次的结果播放音乐了（假设，上次是下载的播放音乐）

那么就是开关按的早了。



问题2：如果按完开关，软件提示 “Chinese:正在尝试与 MCU/单片机 握手连接  连接失败”

说明你开关按的晚了。





就可以看到 “握手链接” 下面输出的详细过程：

看到“以加密” 字样就是烧写成功了，同时也能看到程序正常执行了

We are trying to connect to your MCU ...
Chinese:正在尝试与 MCU/单片机 握手连接 ...
MCU Type is: STC89C/LE51RC
MCU Firmware Version: 3.2C
Chinese:MCU 固件版本号: 3.2C
Double speed (6 clock) / 双倍速: No
OSCDN (OSC Control) / 振荡器控制: 1/2 gain
下载时 P1.0, P1.1 须短路到地: No
擦除 AP 区时一并擦除 data flash 区: No
允许访问内部扩展RAM(MCU 新版本C版有效)
用户软件启动看门狗后, 复位关看门狗(单片机新版本C版有效)
We are trying to run more rapid ...
Chinese:正在尝试用更高的波特率连接 ...
Internal clock:12.001203MHz./内部时钟频率:12.001203M.
External clock:12.001203MHz./外部时钟频率:12.001203M.
Now baud is: / 当前波特率为: 9600 bps.
We are erasing application flash...
正在擦除应用程序区...
Programming.../ 正在下载... ( Begin: 23:42:46 )
Program OK / 下载 OK
Verify OK / 校验 OK ( Total: 00:01 )
Have already encrypt. / 已加密



---



下载失败提示：

We are trying to connect to your MCU ...
Chinese:正在尝试与 MCU/单片机 握手连接 ...
Connection is failure. You can try:
 1.Give your MCU Power On Reset.
 2.Stop operation, then re-select COM Port.
 3.Because PLCC-DIP/PQFP-DIP Socket trace too long.
 4.Update the STC ISP.exe version.
 5.If still error, your MCU Firmware is error
   or null.
Chinese:连接失败，请尝试以下操作：
 1.给 MCU/单片机上电复位(冷启动，先没有电，再上电)。
 2.停止下载，重新选择 RS-232 串口, 接好电缆。
 3.因 PLCC、PQFP 转换座引线过长而引起时钟振荡不对，请调整参数。
 4.可能要升级电脑端的 STC ISP.exe 软件。
 5.若仍然不成功，可能 MCU/单片机内无 ISP 系统引导码，
   或需退回升级，或 MCU 已损坏。







-
