Windows不分区VHD装Linux多系统（七）：ubuntu 22.04.1安装制作、扩容VHD，及失败实验结果
上一篇：Windows不分区VHD装Linux多系统（六）：优化 & 安装NVIDIA 920MX独显驱动
一、安装过程：
环境：
1. 物理机系统：Win10
2. ISO镜像：ubuntu-22.04.1-desktop-amd64.iso
3.虚拟机：VirtualBox 图形用户界面，版本 6.1.36 r152435 (Qt5.6.2)
1. 新建VBox虚拟机，过程略。
2. 安装 ubuntu-22.04.1-desktop 系统，按提示即可。
需要注意地方是，在分区时，不要用镜像自动分区，要手动分区，分成一个 / （根）分区即可。
3. 物理机和虚拟机文件共享。
在软件中设置好共享的文件夹。
挂载共享目录：
sudo mount -t vboxsf Ubt2204 lin_dir
Ubt2204：是你物理机系统的目录。
lin_dir：是虚拟机里挂载的目录。
复制文件到虚拟机，任意目录下：
sudo cp lin_dir/ntfs-3g_ntfsprogs-2021.8.22-fixed.zip ./ sudo cp lin_dir/VHD_ubuntu2204_initrd.img_replace_file.tar ./
4. 编译文件，ntfs-3g
编译前要安装一些编译工具：
sudo apt install kpartx kpartx-boot util-linux gcc g++ build-essential vim
编译 ntfs-3g
unzip ntfs-3g_ntfsprogs-2021.8.22-fixed.zip cd ntfs-3g_ntfsprogs-2021.8.22-fixed ./configure make sudo make install
5. 替换文件
无忧论坛原始文件下载：
ntfs_3g.zip 2021-3-11
http://bbs.wuyou.net/forum.php?mod=redirect&goto=findpost&ptid=336079&pid=4255267ubuntukloopnew.zip 2021-5-14
http://bbs.wuyou.net/forum.php?mod=redirect&goto=findpost&ptid=336079&pid=4296362上面文件和论坛1楼下在的附件是一样的
点击下载文件：VHD_ubuntu2204_initrd.img_replace_file.tar 50KB
注：上面两个地方的下载文件，内容都是一样的，只是下面的增加了自动执行脚本。
initrd-img_create_replace_file.sh 脚本有，备份、替换、和编译的功能。
sh脚本运行后会在目录下出现，initrd.img-X.XX.X-XX-generic 和 vmlinuz-X.XX.X-XX-generic 名字的文件，
如果有多个版本，选高版本复制到共享文件夹，导出到物理机即可。
tar -xf VHD_ubuntu2204_initrd.img_replace_file.tar cd VHD_replace_file/ sudo bash initrd-img_create_replace_file.sh
注意：执行 sh 脚本一定要加 sudo ，因为要替换系统文件，需要高权限。
======================== 手动修改 =========================
因为 ubuntu 版本一直在升级，可能上面自动替换的文件，会不生效，所以还是补充手动修改内容 @2025-09-21
总结，要修改的文件：
init （修改 3 处） local （修改 3 处） mkinitramfs （修改 1 处） modules （修改 1 处） ntfs_3g （修改 1 处）
5.1 编辑文件一：init （修改 3 处）
$ sudo gedit /usr/share/initramfs-tools/init
一处：
在大约67行处后增加 export KLOOP= export KROOT= export KLVM= export HOSTFSTYPE= export KLOOPFSTYPE= export SQUSHFS= export UPPERDIR= export LOWERDIR= export WORKDIR= export QEMUNBD=
二处：
在大约237行处增加
kloop=*)
KLOOP=${x#kloop=}
;;
kroot=*)
KROOT=${x#kroot=}
;;
hostfstype=*)
HOSTFSTYPE=${x#hostfstype=}
;;
kloopfstype=*)
KLOOPFSTYPE=${x#kloopfstype=}
;;
三处：
在大约378行处增加 unset KLOOP= unset KROOT= unset HOSTFSTYPE= unset KLOOPFSTYPE=
修改init执行权限、所属用户和组。（防止出现引导过程中找不到Init文件。Failed to execute /init Error -13）
sudo chmod 755 /usr/share/initramfs-tools/init sudo chown root:root /usr/share/initramfs-tools/init
5.2 编辑文件二：local （修改 3 处）
$ sudo gedit /usr/share/initramfs-tools/scripts/local
注意：在 local 里写不能有多余的空格，可以有回车换行，但空行不能有空格。 原文链接
一处：
在local_mount_root() 函数内增加 ，约207行 if [ -z "$KLOOP" ]; then
二处：
在约223行增加 fi
三处：
把原始的 225行开始删掉
if [ "$LOOP" ]; then
if [ "$mountroot_status" != 0 ]; then
if [ "${FSTYPE}" = ntfs ] || [ "${FSTYPE}" = vfat ]
then
...中间省略...
mount ${roflag} -o loop -t ${FSTYPE} ${LOOPFLAGS} "/host/${LOOP#/}" "${rootmnt?}"
if [ -d "$rootmnt/host" ]; then
mount -o move /host "$rootmnt/host"
fi
fi
替换成 下面的 (注意：可以有空行，但空行不能有空格或tab)
if [ -n "$KLOOP" ]; then
### reset the value of the root variable
HOSTDEV="${ROOT}"
NEWROOT="${rootmnt}"
[ -n "$KROOT" ] && ROOT="$KROOT"
[ -n "$KROOT" ] || ROOT="/dev/loop0"
export ROOT
realroot="$ROOT"
### auto probe the fs -type of the partition in which vhd-file live and mount it /host
mkdir -p /host
if [ -e ${NEWROOT}${KLOOP} ]; then
mount --move $NEWROOT /host
else
if [ -z "$HOSTFSTYPE" ]; then
HOSTFSTYPE="$(blkid -s TYPE -o value "${HOSTDEV}")"
[ -z "$HOSTFSTYPE" -o "${HOSTFSTYPE}" = "ntfs" ] && HOSTFSTYPE="ntfs-3g"
fi
[ "${HOSTFSTYPE}" = "ntfs-3g" ] || modprobe ${HOSTFSTYPE}
mount -t ${HOSTFSTYPE} -o rw ${HOSTDEV} /host
fi
### mount the vhd-file on a loop-device
if [ "${KLOOP#/}" != "${KLOOP}" ]; then
modprobe loop
kpartx -av /host${KLOOP}
[ -e "$realroot" ] || sleep 3
fi
### mount the realroot / in vhd-file on $NEWROOT
if [ -z "${KLOOPFSTYPE}" ]; then
KLOOPFSTYPE="$(blkid -s TYPE -o value "$realroot")"
[ -z "${KLOOPFSTYPE}" ] && KLOOPFSTYPE="ext4"
fi
[ -e "$realroot" ] || sleep 3
mount ${roflag} -t "${KLOOPFSTYPE}" $realroot $NEWROOT
fi
5.3 编辑文件三：mkinitramfs （修改 1 处）
$ sudo gedit /usr/sbin/mkinitramfs
一处：
在约387处添加
# util-linux
copy_exec /sbin/blkid /sbin
copy_exec /sbin/losetup /sbin
copy_exec /sbin/kpartx /sbin
copy_exec /bin/ntfs-3g /bin
copy_exec /sbin/shutdown /shutdown
touch ${DESTDIR}/etc/initrd-release
touch ${DESTDIR}/version
5.4 编辑文件四：向modules文件追加内容
sudo gedit /etc/initramfs-tools/modules
一处：
执行如下命令 $ chmod 777 /etc/initramfs-tools/modules $ sudo echo "loop" >> /etc/initramfs-tools/modules $ sudo echo "fuse" >> /etc/initramfs-tools/modules $ sudo echo "dm-mod" >> /etc/initramfs-tools/modules $ sudo echo "overlay " >> /etc/initramfs-tools/modules $ sudo echo "nbd" >> /etc/initramfs-tools/modules $ chmod 644 /etc/initramfs-tools/modules
5.5 编辑文件五：ntfs_3g文件替换
注：以下ntfs-3g代码原作者更新时间（2021-0311，更新链接）
$ sudo gedit /usr/share/initramfs-tools/scripts/local-bottom/ntfs_3g
将以下内容，替换原始内容
#!/bin/sh
set -e
case "${1}" in
prereqs)
exit 0
;;
esac
if [ "${ROOTFSTYPE}" = ntfs ] || [ "${ROOTFSTYPE}" = ntfs-3g ] || \
[ "${LOOPFSTYPE}" = ntfs ] || [ "${LOOPFSTYPE}" = ntfs-3g ] || [ -n "$KLOOP" ] || [ -n "$SQUASHFS" ]
then
mkdir -p /run/sendsigs.omit.d
pidof @ount.ntfs-3g >> /run/sendsigs.omit.d/ntfs-3g
fi
exit 0
修改init执行权限、所属用户和组。（防止出现引导过程中找不到Init文件。Error:-13） 说明链接
sudo chmod 755 /usr/share/initramfs-tools/init && \ sudo chown root:root /usr/share/initramfs-tools/init && \ sudo chmod 755 /usr/share/initramfs-tools/scripts/local-bottom/ntfs_3g && \ sudo chown root:root /usr/share/initramfs-tools/scripts/local-bottom/ntfs_3g
$ sudo /sbin/mkinitramfs -o initrd.img-`username -r`
6. 编辑 menu.lst
将 initrd.img 、 vmlinuz 、 vhd 三个文件放到不带中文的路径中 ，把对应路径写道 ment.lst 文件里，就可以重启电脑，尝试引导了。
7. 扩容。
7.1 扩容，方式1： 使用系统自动的VHD创建功能
按 2011niumao 大佬的方法：原文链接
在windows下制作一个新的容量很大的固定大小vhd。
计算机--右键--管理--存储--磁盘管理，菜单栏--操作--创建VHD-选择固定容量。
创建完VHD文件后，不用格式化，在管理器里，右键分离(卸载)vhd文件。
在VBox中把这个新vhd附加到ubuntu系统中，
启动到旧ubuntu中，然后把根分区，新vhd挂载到两个临时目录内，使用rsync命令复制旧系统文件到新vhd内。
最后手工编辑新vhd内/etc/fstab文件，把根分区UUID修改正确即可。
这些操作也可以在电脑启动到vhd内ubuntu系统里后进行的。
主要命令如下：
sudo mkdir /tmp/mm /tmp/tt sudo mount /dev/mapper/loop0p2 /tmp/mm sudo mount /dev/mapper/loop1p2 /tmp/tt sudo rsync -SHav /tmp/mm/* /tmp/tt/
注意： 新建想要大小VHD容量，尽量是容量2的倍数，例如：2G、4G、8G、16G、32G
7.2 扩容，方式2：使用第三方软件bootice
(经过试验，可以增加分区但不能格式化磁盘，也不能合并磁盘到主分区，不要用)

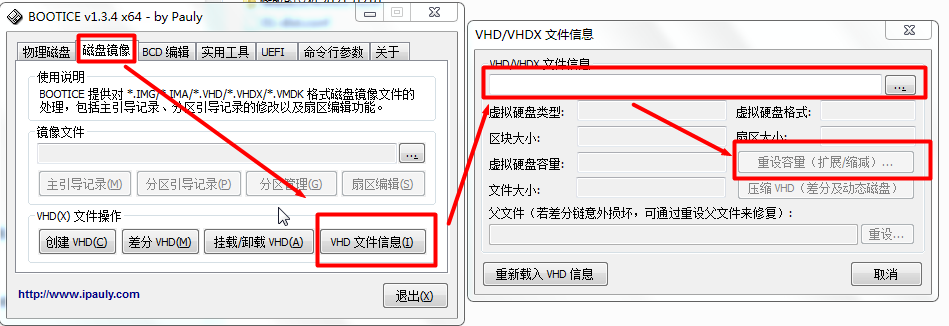

VHD默认是用VHD固定格式的，是做启动VHD必须的，可以用BOOTICE来将固定容量扩容。 BOOTICE--磁盘镜像--VHD文件信息--选择VHD文件--填入想扩展到容量--重设容量
输入新容量，确定后，开始扩容，扩容完成会提示完成。等待即可
7.3 扩容，方式3：使用DiskGenius创建Vmdk

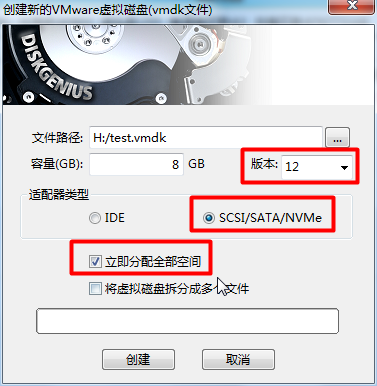

使用DiskGenius-5.4.1.1178免费版-DG5411178_x64 创建 Vmdk 固定格式文件，
把可以挂载的 .vhd 内容克隆到新建的 .vmdk 文件里，
然后，把 .vmdk 转换成 .vhd 实现扩容。
结果： 失败
安装结束，
以下是 制作 VHD 遇到问题的过程。
--------------------------------------------------------------------------------------------------------------------
实验一 ：
环境：
1. 物理机系统：Win10
2. ISO镜像：ubuntu-22.04.1-desktop-amd64.iso
3. 虚拟机：产品：VMware® Workstation 12 Pro 版本;12.1.0 build-3272444
默认安装 ubuntu-22.04.1 会把磁盘格式化成 GPT 格式，
为了创建一个单文件环境，所以用 DiskGenius 先将创建的好VM虚拟机 VMDK 文件格式化成 MBR格式。
用 DiskGenius 克隆功能将 VMKD 内容，克隆到 VHD 文件中。
引导结果：失败。
如下图：
试验过程：
1.用 DiskGenius-5.4.1.1178免费版-DG5411178_x64 创建固定大小的 vhd 后，将原始能启动的vhd内容，克隆（按文件复制(可消除碎片)）。
结果：不能启动，显示上图
-
