ESP32-C3 SuperMini 嵌入式入门

引言

ESP32-C3 SuperMini是一款基于乐鑫ESP32-C3 WiFi/蓝牙双模芯片的超小型开发板。这款仅有拇指大小的开发板集成了强大的32位RISC-V处理器、丰富的外设接口和超低功耗特性，是嵌入式开发者和物联网爱好者的理想选择。

开发板核心优势：

  • 超小尺寸：22.52×18mm的单面贴片设计
  • 强大性能：160MHz RISC-V处理器带FPU
  • 双模无线：WiFi 802.11b/g/n + 蓝牙5.0 LE
  • 超低功耗：深度睡眠模式仅43μA
  • 丰富资源：400KB SRAM + 384KB ROM + 4MB Flash

硬件规格详解

核心配置

  • 处理器：ESP32-C3FN4，32位RISC-V单核，160MHz主频
  • 内存：400KB SRAM + 384KB ROM
  • 存储：内置4MB SPI Flash
  • 无线：支持2.4GHz WiFi (802.11b/g/n)和蓝牙5.0 LE
  • 功耗：深度睡眠模式约43μA

外设接口

接口类型 数量 功能说明
GPIO 11 支持PWM输出
ADC 4 12位模数转换
UART 2 串行通信
I2C 1 传感器/外设连接
SPI 1 高速外设通信

硬件图示

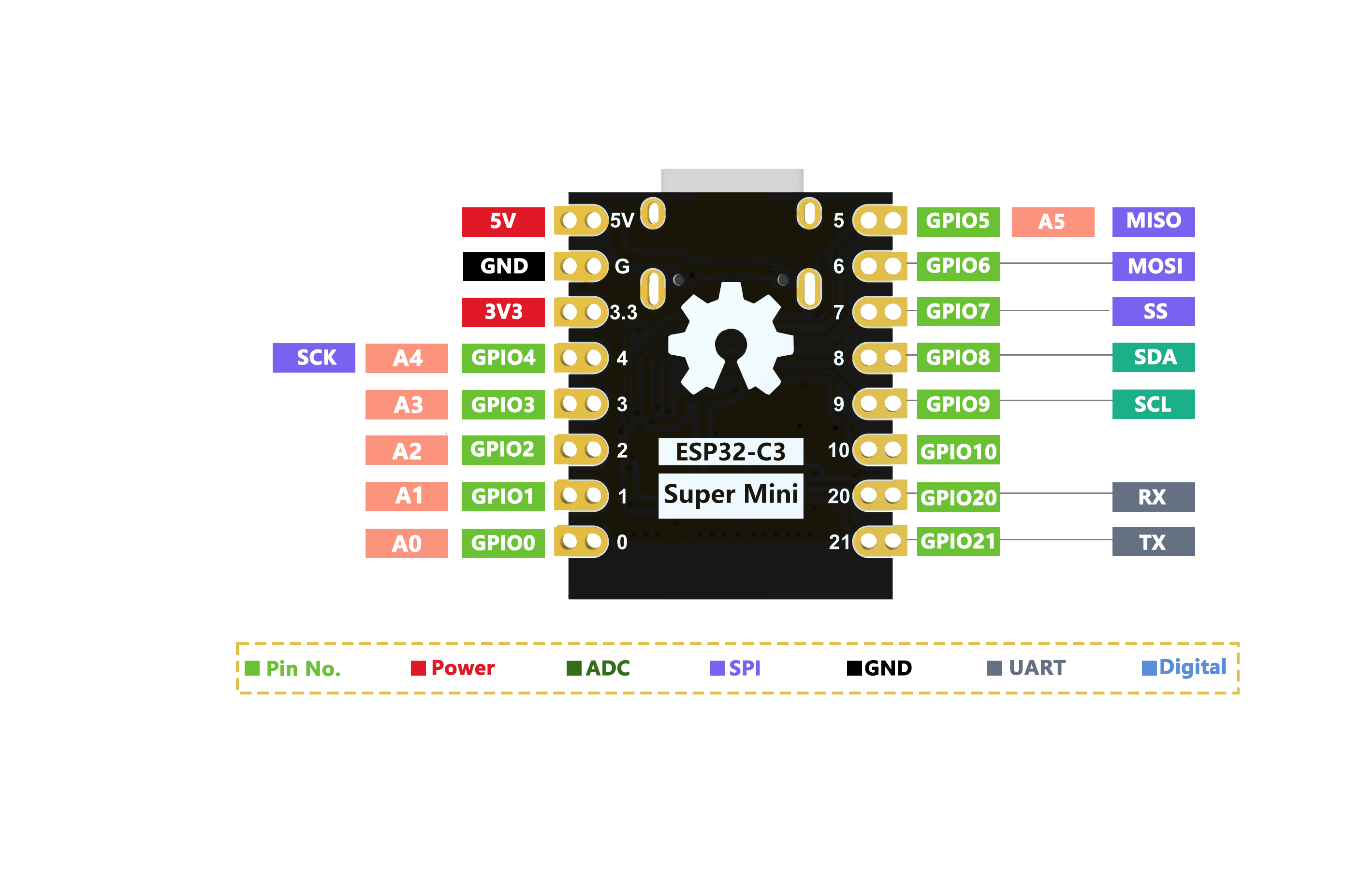

引脚图
开发板引脚功能分布

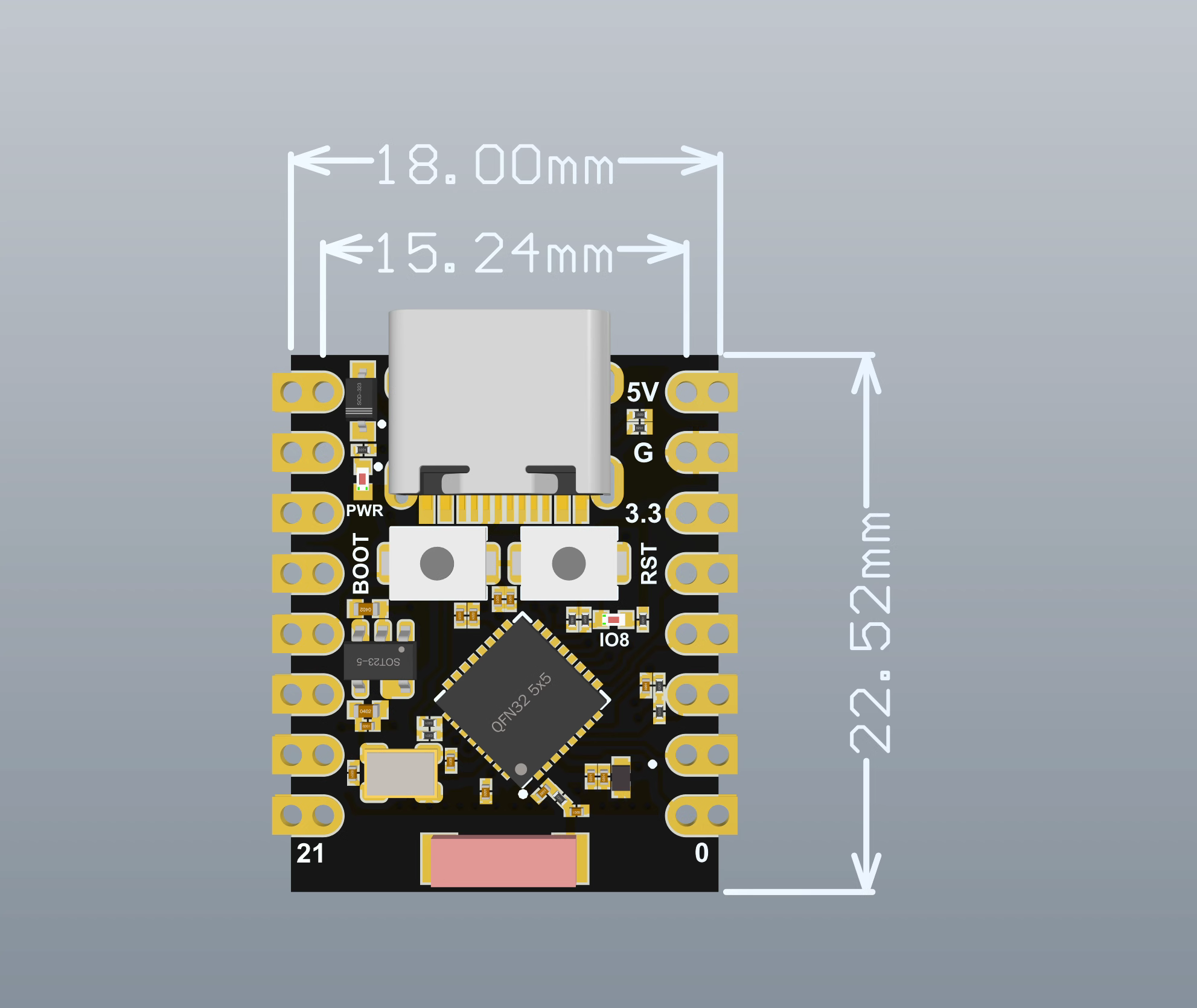

尺寸图
实际尺寸参考（约拇指大小）

开发环境搭建

使用Arduino IDE开发

  1. 安装最新版Arduino IDE
  2. 添加开发板支持：
    • 文件 > 首选项 > 附加开发板管理器URL
    • 添加：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json
  3. 工具 > 开发板管理器 > 搜索并安装esp32
  4. 选择开发板：ESP32C3 Dev Module
  5. 设置烧录模式：USB CDC On Boot = Enabled

使用PlatformIO开发

  1. 安装VS Code和PlatformIO插件
  2. 新建项目，选择开发板：
    [env:esp32-c3-devkitm-1]
platform = espressif32
board = esp32-c3-devkitm-1
framework = arduino

第一个项目：点亮板载LED

板载LED连接在GPIO8引脚上，让我们创建一个简单的闪烁程序：

#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);   // 点亮LED
  delay(500);                    // 延时500ms
  digitalWrite(LED_PIN, LOW);    // 熄灭LED
  delay(500);                    // 延时500ms
}

WiFi连接示例

查看详细

利用ESP32-C3的WiFi功能连接到无线网络：

#include <WiFi.h>

const char* ssid = "你的WiFi名称";
const char* password = "你的WiFi密码";

void setup() {
  Serial.begin(115200);

  WiFi.begin(ssid, password);

  Serial.print("正在连接到WiFi...");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("\n连接成功!");
  Serial.print("IP地址: ");
  Serial.println(WiFi.localIP());
}

void loop() {
  // 保持连接状态
  if (WiFi.status() != WL_CONNECTED) {
    Serial.println("WiFi断开，尝试重连...");
    WiFi.reconnect();
  }
  delay(5000);
}

低功耗模式实现

查看详细

ESP32-C3的深度睡眠模式仅消耗约43μA电流，非常适合电池供电应用：

#define uS_TO_S_FACTOR 1000000  // 微秒到秒的转换因子
#define TIME_TO_SLEEP  30        // 休眠时间（秒）

void setup() {
  Serial.begin(115200);

  // 配置唤醒源
  esp_sleep_enable_timer_wakeup(TIME_TO_SLEEP * uS_TO_S_FACTOR);

  Serial.println("准备进入深度睡眠模式");
  delay(1000);

  // 进入深度睡眠
  esp_deep_sleep_start();
}

void loop() {
  // 此代码不会执行（每次唤醒都会重新执行setup）
}

进阶项目：‌Home Assistant 温度监控

查看详细

开发板应用场景

  1. 智能家居设备：温湿度监控、智能开关
  2. 可穿戴设备：健康监测手环
  3. 工业物联网：设备状态监控
  4. 农业应用：土壤湿度监测
  5. 消费电子：遥控器、智能玩具

总结与资源

ESP32-C3 SuperMini以其小巧的尺寸、强大的性能和丰富的外设接口，为物联网开发者提供了极佳的平台。无论是简单的LED控制还是复杂的物联网应用，它都能轻松胜任。

学习资源推荐：

通过本指南，您已经掌握了ESP32-C3 SuperMini的基本使用方法。下一步可以探索更多高级功能，如蓝牙Mesh组网、低功耗传感器网络等，将您的物联网创意变为现实！
