1电路仿真软件CircuitSimulator(电路模拟器)

一、电路模拟器CircuitSimulator

  • 1、等效电阻的计算
    这是一个比较适合初学者的软件

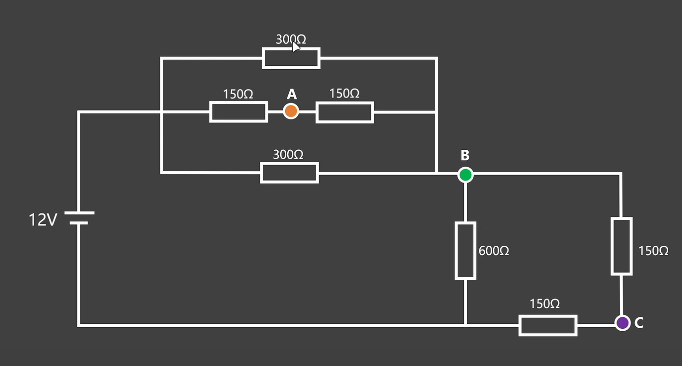

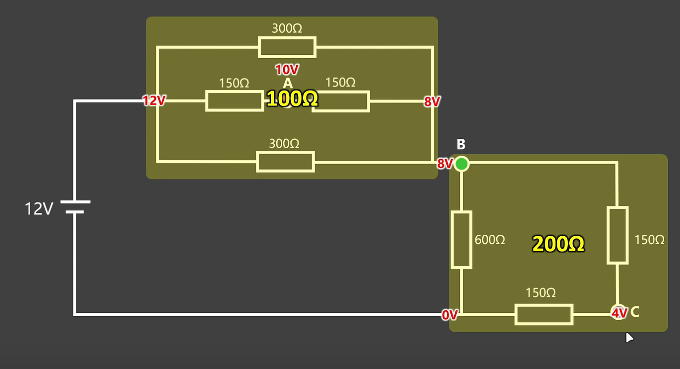

    首先分析一个电路图,然后拿这个电路图放到仿真软件上面跑
    来分析一下A,B,C三点的电压分别是多少
    先看A点这里,这里可以看作三个300欧姆的电阻并联
    因为当三个电阻并联的时候,等效电阻的计算公式是:
    又因为三个电阻并联且这三个电阻的电阻值是一样的,所以可以进行简化:
    将R=300欧姆带入,即可得出最终的等效电阻:

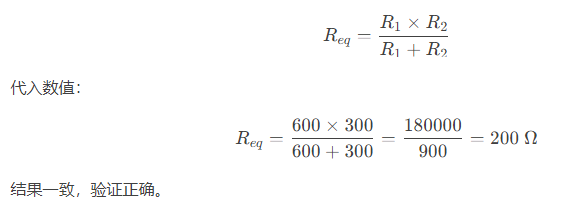

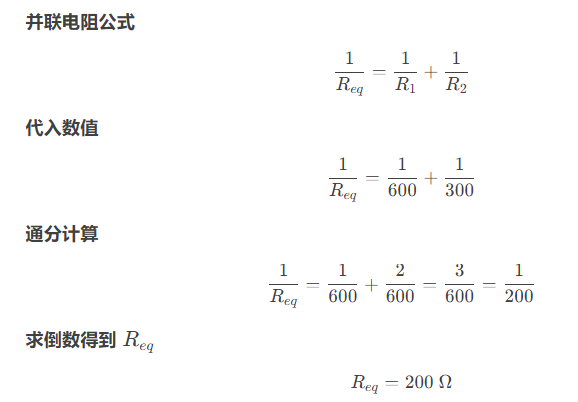

    同理可以计算BC这边,可以利用公式通分计算,但是没有办法化简了,也可以使用经过处理之后的公式:
    或者

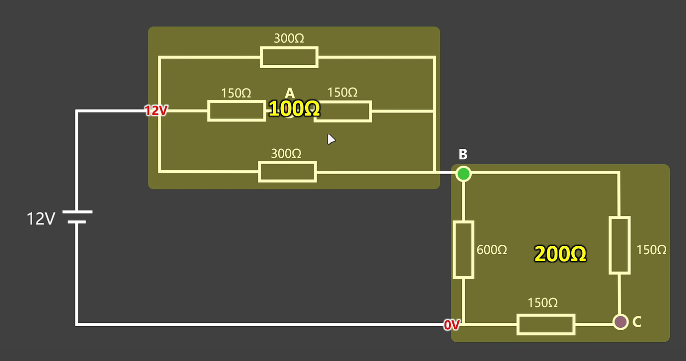

最终两部分电阻的比例是1:2

  • 2、电压的计算
    因为A这边和正极相连,所以是12V,因为BC这边是和负级相连,所以是0V
    根据电阻的比例判断B点应该是8V
    所以A这边总体是4V,而BC这边整体是8V,所以是一个1:2的关系
  • 3、分压的计算
    12V到10V分走2V,10V到8V分走2V,总共4V没有问题,因为它们是串联
    而BC这边两个150串联,要分8V,所以C点是4V
  • 4、放到软件中测试
    https://pan.baidu.com/s/1QNT4IUQ-zdwYulHL5nmvpA?pwd=iw89

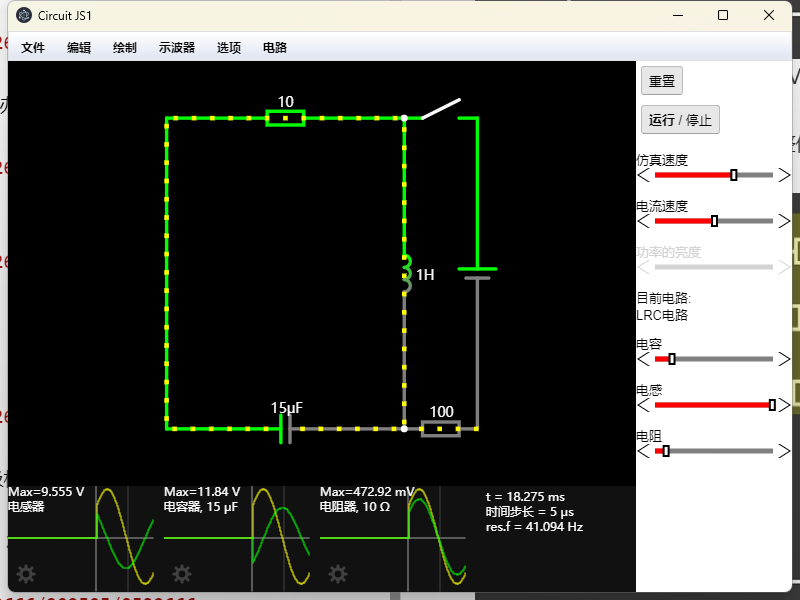

    这个是事先给我们画好的,像这里的电感电容示波器什么的我们没有接触到。
    所以第一件事就是
    点击这里的停止按钮让他停止下来
    第二件事就是全选然后delete删除

二、电路的绘制

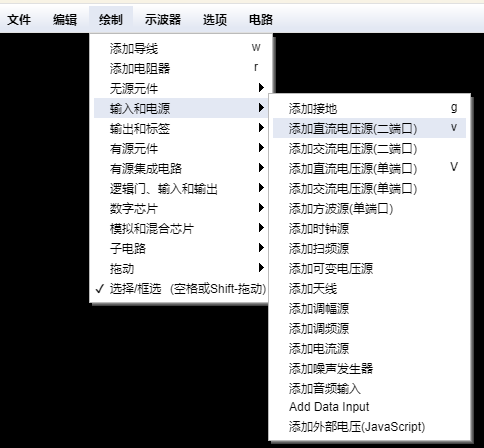

  • 1、绘制电源
    然后按住鼠标左键往上面拖动,一个电源就出来了
    这个拖动是有讲究的,因为网上拖动就是当前的这个正确的正负极,如果反过来就相反了
    Esc可以退出当前绘制模式,回到可以操作当前界面的元器件
    我们可以使用鼠标随意拖动了
    还可以更换方向
  • 2、调整电压
    鼠标放到这个电源上面双击就可以调整电压,调整电压为12V
    波形和直流不用管,直接应用然后确定
  • 3、绘制导线
    目前处于一个插入导线的模式:
    点击添加导线

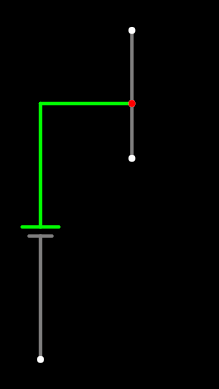

    添加导线的时候需要注意,想要导线之间相连需要连接到点上,像这种红色的就是没有连接成功的。
    应该先连接到点结束,然后画另外一根连接到点上
  • 4、添加电阻器
    同理,需要退出当前绘制状态才能够操纵
    同理双击也可以调整电阻元器件的电阻值
    接下来还是添加导线

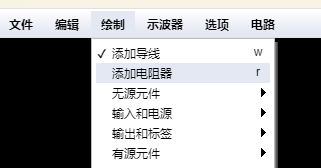

    经过前面我们有了经验,前面在添加导线或者添加电阻器的时候我们看见上面还有一个w,一个r,w是添加导线,r是添加电阻。
  • 5、运行

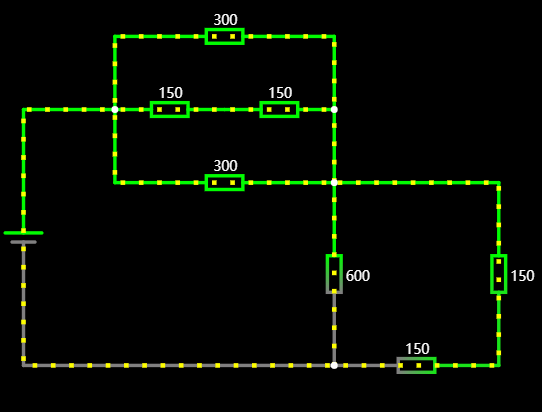

    这些小点是电流的流向
  • 6、验证

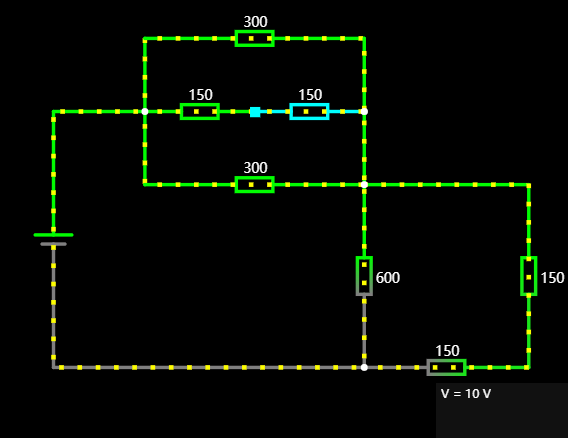

    将鼠标放到对应要验证的位置,我们可以看到是10V
    其他的点同理
  • 7、其他的配置
    可以调整仿真的速度以及电流的速度,仿真的速度这里现在还体会不出来,电流的速度可以调节一下看看。
    总的来说,这个软件可以用来学习一些电路器件。
