在国内一堆厂商要搞C2000平替之后，TI终于急了，搞了一个最便宜的C2000——全新 F28E12x 系列（包括 F28E120SC 和 F28E120SB）。 据了解，这是德州仪器 (TI) 迄今为止最经济实惠的 C2000 实时 MCU系列，主要面向家用电器、数字电源和电动工具。与上一代 C2000 器件相比，新系列产品的性能提升 30%，同时保持了高性价比。 F28E12x 器件集成了 TI 的 C28x 数字信号处理器内核、先进的控制外设和模拟子系统，可快速执行磁场定向控制 (FOC)。凭借高达 2 kHz 电气频率的无传感器 FOC，设计人员可以实现超过 120,000 rpm 的电机转速。





添加图片注释，不超过 140 字（可选）

TI 指出，此功能可降低齿轮转换噪音，并提高吸尘器和洗衣机等系统的可靠性。此外，集成的振动补偿算法可实现高达 60% 的速度纹波降低，直接解决不平衡负载产生的噪声。 这些特性使得通常用于消费电器的电机能够运行更平稳、启动扭矩更高、性能更安静。





添加图片注释，不超过 140 字（可选）

该 MCU 集成了高速 ADC、可编程增益放大器和通信外设，与 TI 的 InstaSPIN 软件配合使用，无需外部电路即可实现紧凑、高效的电机控制系统。 这种集成度降低了系统成本，并为曾经依赖低性能控制器的应用带来了先进的电机控制。





添加图片注释，不超过 140 字（可选）

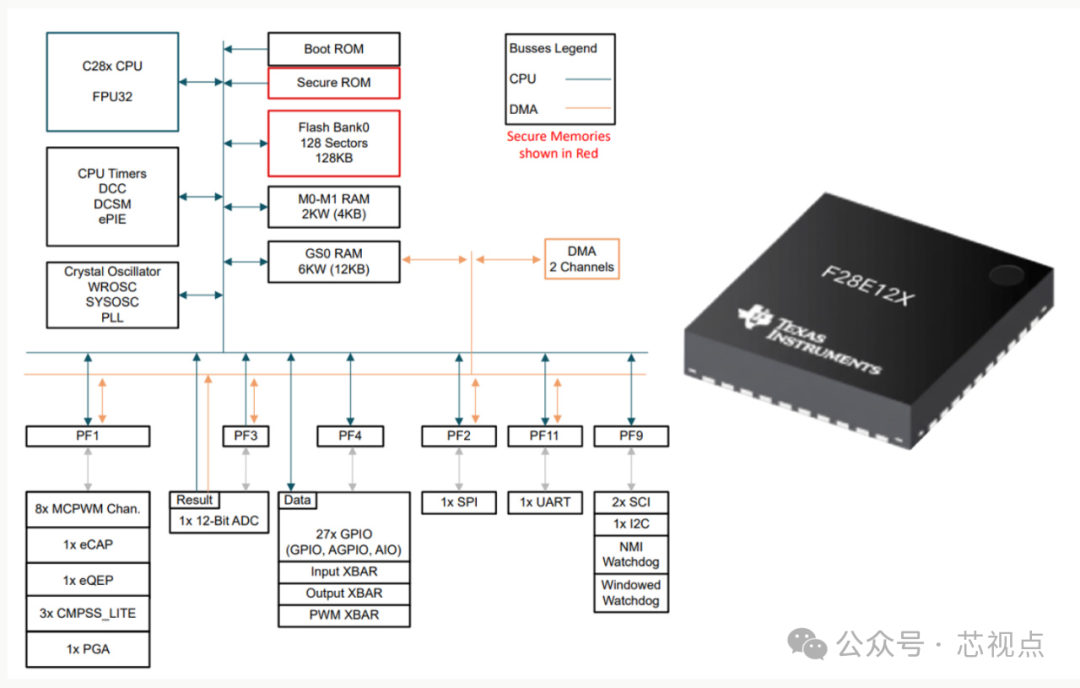

人们越来越期望家电和工具制造商能够提供更安静、更节能的产品。然而，许多现有设计受限于成本，不得不在计算性能和模拟集成方面做出妥协。 F28E12x 系列旨在通过以显著更低的价格提供高端电机控制功能来解决这些权衡问题。这些器件集成了 TI 的 C28x DSP 内核与高速 ADC 和可编程增益放大器等精密模拟组件，从而减少了对额外组件的需求并简化了设计。 TI 专用微控制器副总裁兼总经理 Vivek Singhal 表示：“C2000 系列自 20 世纪 90 年代以来就一直支持电机控制应用。通过推出功能丰富的低成本选项，我们使更广泛的应用能够受益于高性能实时控制。” TI最低成本实时 MCU 德州仪器 (TI) F28E12x 系列超低成本 C2000 实时 MCU基于 160 MHz C28x DSP 内核，配备高达 128 KB 闪存、16 KB SRAM 以及包括 SPI、SCI、I²C 和 UART 在内的标准外设，性能比早期的 C2000 设备高出约 30%。 F28E12x 系列还集成了各种控制外设、高速 ADC 和可编程增益放大器，可实现无传感器电机在超过 120,000 rpm 转速下的快速磁场定向控制 (FOC)。其他特性包括振动补偿算法，可降低高达 60% 的速度纹波、降低噪声、提高启动扭矩并实现更平稳的运行。这些 MCU 内置通信功能，支持 TI 的 InstaSPIN 软件，并提供多种封装选择，非常适合吸尘器、洗衣机、空调、洗碗机和电钻等应用。





添加图片注释，不超过 140 字（可选）

德州仪器 C2000 F28E12x 规格： MCU 内核 – C28x 32 位 DSP 内核 @ 最高 160 MHz（相当于 ~320 MHz Arm Cortex-M7 实时信号链性能）

• FPU – 单精度浮点单元 (FPU32)
• DMA – 双通道 DMA 控制器

内存 – 16 KB (8KW) 奇偶校验保护 SRAM 存储 – 高达 128 KB (64KW) ECC 保护的单组闪存 (F28E120SC) 外围设备：

• GPIO – 27 个多路复用 GPIO 引脚（8 个与模拟共享），模拟引脚上有 9 个数字输入
• UART、SPI、I²C、2x UART兼容SCI
• PWM – 2 个 MCPWM 模块，共 8 个通道（6 通道 + 2 通道）
• 定时器——3x 32 位 CPU 定时器、看门狗定时器、缺失时钟检测
• 捕获 – 1x 增强捕获 (eCAP)
• 中断——增强型外设中断扩展（ePIE）
• 模拟：

ADC – 12 位、9.4 MSPS，最多 17 个外部通道 集成后处理模块 (PPB) – 每个 ADC 3 个 比较器——3× CMPSS_LITE，带 10 位 DAC 参考和数字故障滤波器 DAC – 1x 10 位输出（CMP3_LITE_DACL） PGA – 1x 可编程增益放大器（单位、反相、非反相模式、可编程滤波） 安全

• JTAGLOCK、双区域安全和零针启动
• 用于软件 AES 的 128 位 CMAC 密钥

杂项

• 内部 32 MHz 振荡器（精度为 ±1.2%），带晶体/外部时钟输入双时钟比较器 (DCC)
• 唯一识别号 (UID)
• 增强型正交编码器脉冲（eQEP、CW/CCW 模式）

功耗

• 工作电压：3.3 V单电源（带1.2 V核心内部调节器）
• 支持掉电复位 (BOR)
• 内部电压调节器（3.3 V 至 1.2 V）
• 低功耗模式支持

封装

• 48 引脚 LQFP（9 × 9 毫米，7 × 7 毫米主体）
• 32 引脚 LQFP（9 × 9 毫米，7 × 7 毫米主体）
• 32引脚VQFN（5×5毫米）

工作温度 – –40 °C 至 125 °C（结温）





添加图片注释，不超过 140 字（可选）

TI 提到 F28E12x 系列主要有两款 C2000 MCU，分别是 F28E120SB 和 F28E120SC。两款产品均采用相同的 160 MHz C28x 内核，但 SB 版本采用紧凑的 32 引脚 QFN 封装，配备 64 KB 闪存；而 SC 版本则将闪存容量翻倍至 128 KB，并提供 32 引脚和 48 引脚 LQFP 封装选项。SC 版本价格略高，但为高级控制设计提供了更大的内存和更大的 I/O 灵活性。 F28E12x 系列由 C2000Ware 支持，该软件提供驱动程序、库、示例以及器件的参考设计。开发工作在 Code Composer Studio (CCSTUDIO) 中进行，并可使用 SysConfig 简化配置。开发人员还可以使用 C28x Academy 进行培训和实验练习。这些器件还支持InstaSPIN磁场定向控制 (FOC) 软件，该软件可实现无传感器 FOC、零速高转矩启动和电机控制的振动补偿。 芯视点认为，依赖于其IDM的优势（好多个12英寸晶圆厂），TI在价格方面，比很多Fabless有更大的自主空间。而且，对TI来说，他们过去教育的客户以及相关的软件生态优势，也是很多其他挑战者所难轻易跨越的。 但对TI来说，在国内做生意，地缘政治是他们不得不考虑的一个重要因素。也是国内厂商的机会。你认为TI这款产品能在国内引起新的旋风吗？





添加图片注释，不超过 140 字（可选）
