CAD将dwg文件导入成块

　　块在CAD中有很强的复用性，在CAD中经常可以看到各种各样的块，在开发中我们也经常需要创建一些属于我们自己块，创建块的方式有两种，一种是直接创建实体，然后将实体保存到一个新建的块表中，另一种方式则是通过导入外部的dwg文件来创建块。接下来将介绍如何讲dwg文件导入成块。

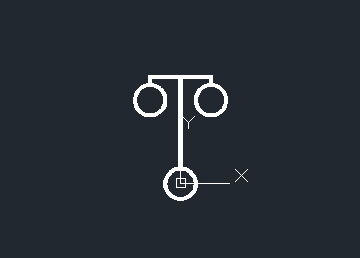

• 首先创建一个dwg文件，创建块时默认的基点为原点

• 通过代码读取dwg文件并创建块

        [CommandMethod("DRK", CommandFlags.Session)]
        public static void DRK_导入块()
        {
            Document doc = app.DocumentManager.MdiActiveDocument;
            Database db = doc.Database;
            //将dwg文件以导入成块,并创建块参照
            string dir = System.IO.Path.GetDirectoryName(System.Reflection.Assembly.GetExecutingAssembly().Location);
            string dwg = System.IO.Path.Combine(dir, "blocks", "路灯.dwg");
            if (!System.IO.File.Exists(dwg))
                return;
            string filename = System.IO.Path.GetFileNameWithoutExtension(dwg);
            using(doc.LockDocument())
            {
                using(Transaction tr = db.TransactionManager.StartTransaction())
                {
                    BlockTable bt = tr.GetObject(db.BlockTableId, OpenMode.ForWrite) as BlockTable;
                    BlockTableRecord btr = tr.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite) as BlockTableRecord;
                    ObjectId btrObjid = ObjectId.Null;
                    if (!bt.Has(filename))//如果现有的文档中没有该块才导入，否则会出现块重定义
                    {
                        Database tmpDb = new Database(false, true);
                        tmpDb.ReadDwgFile(dwg, System.IO.FileShare.Read, false, "");//先把文件读进来
                        btrObjid = db.Insert(filename, tmpDb, false);//块的本质就是一天块表记录（BlockTableRecord)
                        tmpDb.Dispose();
                    }
                    else
                    {
                        btrObjid = bt[filename];
                    }

                    //创建块参照
                    BlockReference blk = new BlockReference(new MCAD.Geometry.Point3d(0, 0, 0), btrObjid);
                    btr.AppendEntity(blk);
                    tr.AddNewlyCreatedDBObject(blk,true);

                    tr.Commit();
                }
            }

        }

运行完成结束后将在现有的文档中创建一个块参照。
