DER编码
任务详情
- 参考附件中图书p120 中7.1的实验指导，完成DER编码
- Name实例中，countryName改为“CN”,organization Name-"你的学号" commoaName="你的姓名拼音"
- 用echo -n -e "编码" > 你的学号.der中，用OpenSSL asn1parse 分析编码的正确性
- 提交编码过程文档（推荐markdown格式）
DER编码过程
1. AttributeType编码
AttributeType为OBJECT IDENTIFIER基本类型，编码规则采用基本类型定长模式。对于标识串，采用低标识编码方式，只需1个字节。OBJECT IDENTIFIER的tag 为Ox06;class选择universal，则位8和位7为0，OBJECT IDENTIFIER为基本类型，则位6为0。因此，标识串=Ox06。
对于长度串，采用短型编码方式，只需1个字节。
对于内容串,由3个字节组成。2.5.4.6编码为550406,2.5.4.10编码为5504 0A,2.5.4.3编码为55 04 03。

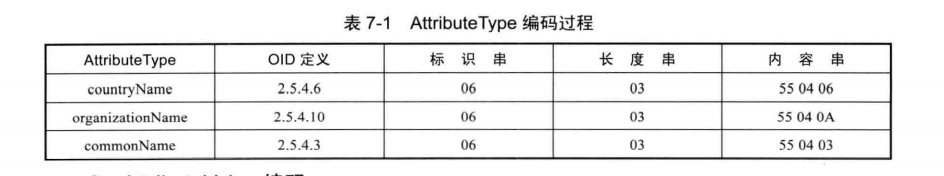

具体编码过程如表7-1所示。
2. AttributeValue编码
AttributeValue为 PrintableString 基本类型，编码规则采用基本类型定长模式。
对于标识串，采用低标识编码方式，只需1个字节。PrintableString 的tag 为0x13;class选择universal，则位8和位7为0，OBJECT IDENTIFIER为基本类型，则位6为0。因此，标识串=Ox13。
对于长度串,采用短型编码方式，只需1个字节。对于内容串，由其ASCII码组成。
具体编码过程如表7-2所示。
| Attributevalue | 标识串 | 长度串 | 内容串 |
|---|---|---|---|
| CN | 13 | 02 | 43 4E |
| 20201224 | 13 | 08 | 32 30 32 30 31 32 32 34 |
| Wu Zhuohang | 13 | 0B | 57 75 20 5a 68 75 6f 68 61 6e 67 |
3. AttributeValueAssertion编码
AttributeValueAssertion为 SEQUENCE结构类型，编码规则采用结构类型定长模式。对于标识串，采用低标识编码方式，只需1个字节。SEQUENCE的 tag 为0x10; class
选择universal，则位8和位7为0，SEQUENCE为结构类型,则位6为1。因此,标识串=Ox30。
对于长度串，采用短型编码方式，只需1个字节。
对于内容串，由AttributeType和 AttributeValue的 DER编码值组成。具体编码过程如表7-3所示。
| AttributeValueAssertion | 标识串 | 长度串 | 内容串 |
|---|---|---|---|
| countryName="CN" | 30 | 09 | 06 03 55 04 06 13 02 43 4E |
| organizationName="20201224” | 30 | 0F | 06 03 55 04 0A 13 08 32 30 31 38 31 32 31 37 |
| commonName ="Wu Zhuohang" | 30 | 13 | 06 03 55 04 03 13 0B 57 75 20 5a 68 75 6f 68 61 6e 67 |
4. RelativeDistinguishedName编码
RelativeDistinguishedName为SET OF结构类型，编码规则采用结构类型定长模式。对于标识串，采用低标识编码方式，只需1个字节。SET OF的tag 为0x11; class选择universal，则位8和位7为0，SET OF 为结构类型，则位6为1。因此，标识串=Ox31。
对于长度串,采用短型编码方式，只需1个字节。
对于内容串，由Attribute ValueAssertion的 DER编码值组成。具体编码过程如表7-4所示。
| RelativeDistinguishedName | 标识串 | 长度串 | 内容串 |
|---|---|---|---|
| countryName="CN" | 31 | 0B | 30 09 06 03 55 04 06 13 02 43 4E |
| organizationName="20201224” | 31 | 11 | 30 0F 06 03 55 04 0A 13 08 32 30 31 38 31 32 31 37 |
| commonName ="Wu Zhuohang" | 31 | 15 | 30 13 06 03 55 04 03 13 0B 57 75 20 5a 68 75 6f 68 61 6e 67 |
5. RDNSequence编码
RDNSequence为SEQUENCE-OF结构类型，编码规则采用结构类型定长模式。对于标识串，采用低标识编码方式，只需1个字节。SEQUENCE OF的 tag 为0x10;class选择universal，则位8和位7为0，SEQUENCE OF为结构类型，则位6为1。因此，标识串=Ox30。
对于长度串，采用短型编码方式，只需1个字节。
对于内容串，由3个RelativeDistinguishedName的 DER编码值组成。具体编码过程如表7-5所示。
| RDNSequence | 标识串 | 长度串 | 内容串 |
|---|---|---|---|
| countryName="CN" | 30 | 37 | 31 0B 30 09 06 03 55 04 06 13 02 43 4E 30 0F 06 03 55 04 0A 13 08 32 30 31 38 31 32 31 37 30 13 06 03 55 04 03 13 0B 57 75 20 5a 68 75 6f 68 61 6e 67 |
6.Name编码
Name为CHOICE类型，其DER编码值与RDNSequence相同。用户Test User 1最终DER编码值如表7-6所示。
| DER编码值 | ASN.1描述 |
|---|---|
| 31 0B 30 09 06 03 55 04 06 13 02 43 4E 30 0F 06 03 55 04 0A 13 08 32 30 31 38 31 32 31 37 30 13 06 03 55 04 03 13 0B 57 75 20 5a 68 75 6f 68 61 6e 67 | attributeType = countryName; attributeValue = "CN" ;attributeType = organizationName ;attributeValue = "20201224" ;attributeType = commonName ;attribute Value = "Wu Zhuohang" |

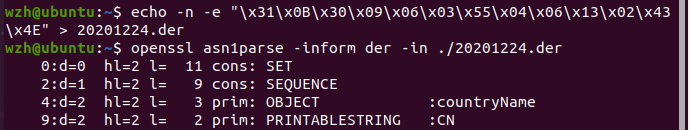

1.countryName="CN"
echo -n -e "\x31\x0B\x30\x09\x06\x03\x55\x04\x06\x13\x02\x43\x4E" > 20201224.der

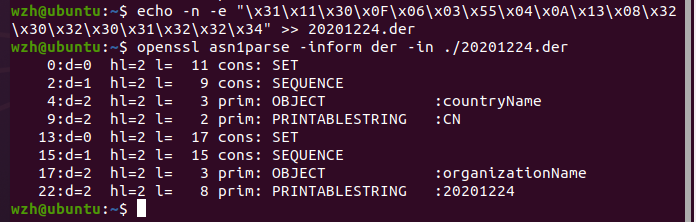

2.organization Name="20201224"
echo -n -e "\x31\x11\x30\x0F\x06\x03\x55\x04\x0A\x13\x08\x32\x30\x32\x30\x31\x32\x32\x34" >> 20201224.der
3.commonName="Wu Zhuohang"
echo -n -e "\x31\x15\x30\x13\x06\x03\x55\x04\x03\x13\x0B\x57\x75\x20\x5a\x68\x75\x6f\x68\x61\x6e\x67" > 20201224.der
