交互式多媒体图书平台的设计与实现

1 需求分类

1.1 功能需求(Functional Requirement)

（1）作者可以编排图书的目录结构、章节内容，章节内容中包括图片、视频、文字、和集成第三方软件边学边练，能定义常见练习题比如问答题、选择题。

（2）作者编辑时可以预览读者端的效果，手机效果、Web和桌面软件效果，作者可以限制只在某一种或几种终端上使用。

（3）读者端可以通过手机、浏览器或桌面软件使用交互式多媒体图书，可以搜索图书，查看图书目录，根据作者设定可以顺序解锁阅读，或随意跳跃阅读，或部分章节内部必须顺序阅读。

（4）软件能集成或调用第三方软件，比如阅读过程中能直接调出vscode或linux shell等第三方软件进行实际操作，并对操作做基本正误判断，然后回到图书继续阅读。

1.2 质量需求(Quality Requirement)

安全、可靠、易用、高性能、可维护、可移植、可测试、可扩展。

1.3 设计约束(Design Constraint)和过程约束(Process Constraint)

（1）调出第三方软件应该通过统一的插件模型调用，第三方软件与图书之间的相互转换要自动流畅完成，不需要读者操作。

（2）读者端的手机App、Web或桌面软件使用统一的代码实现（前后端为js+nodejs+mongodb）。

（3）作者端独立部署，只有在作者发布图书时才将数据导入到读者端系统，以避免作者端的操作对读者端系统的影响。



2 概念原型设计

2.1 用例图

2.2 数据模型



3 关键用例分析与设计（选择读者阅读交互式多媒体图书这一用例进行分析和设计）

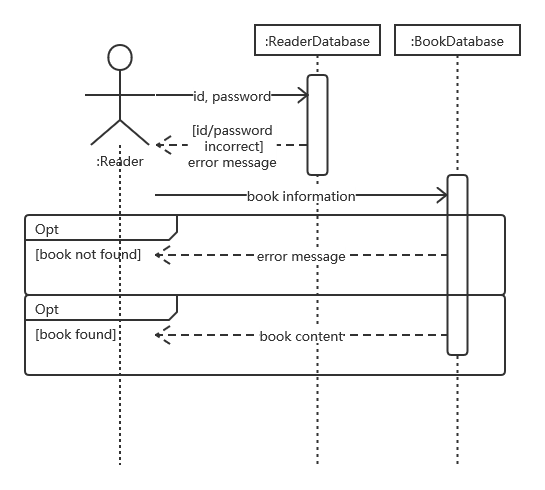

3.1 分析序列图

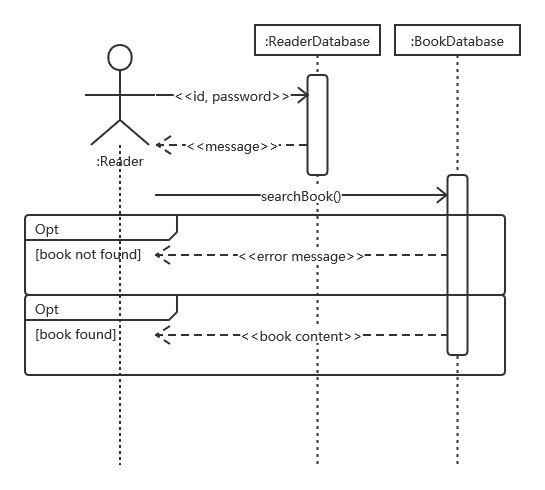

3.2 设计序列图



4. 设计方案

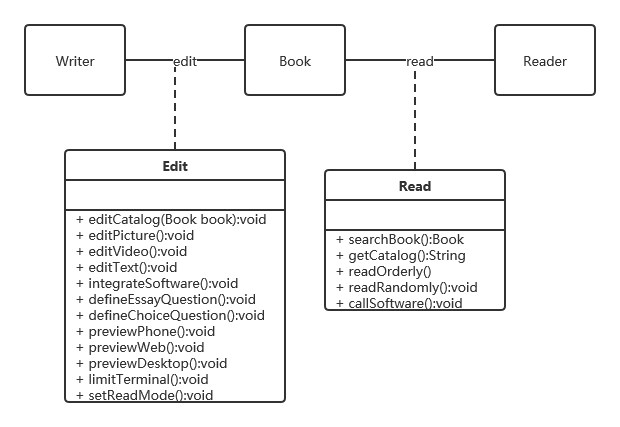

4.1 设计类图
