实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

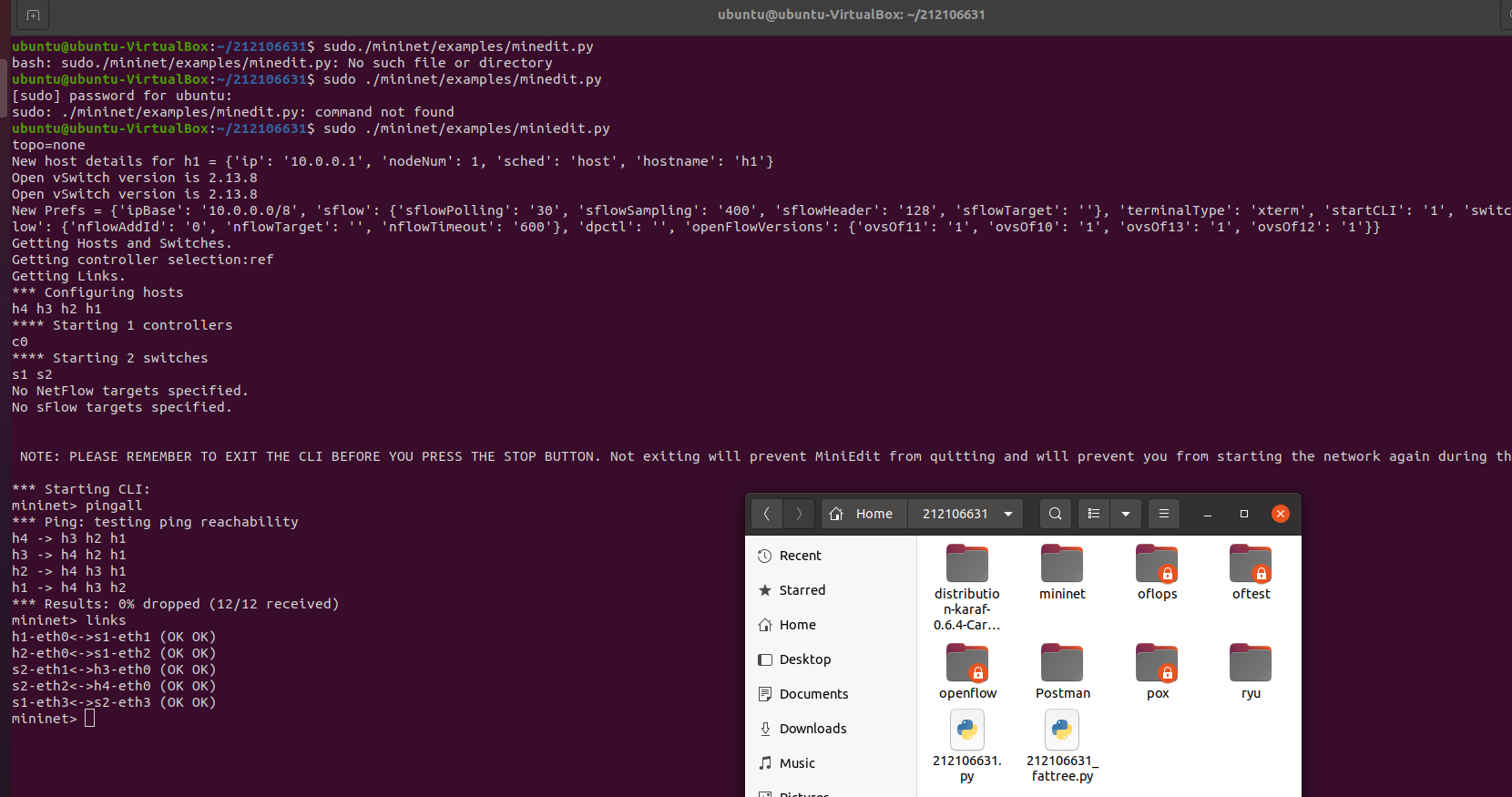

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。








2. 使用Mininet的命令行生成如下拓扑：

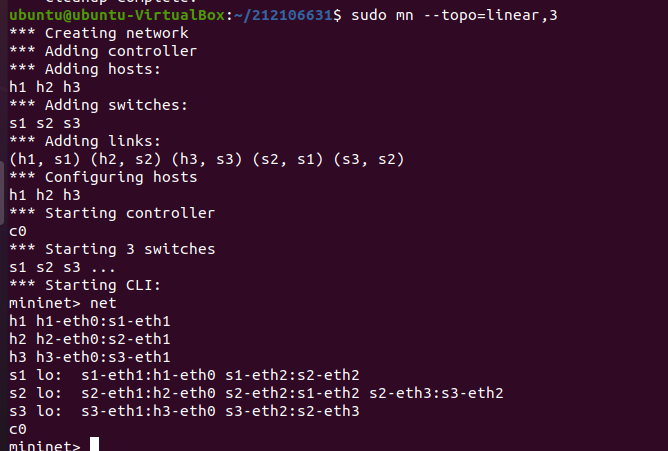

   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线 。

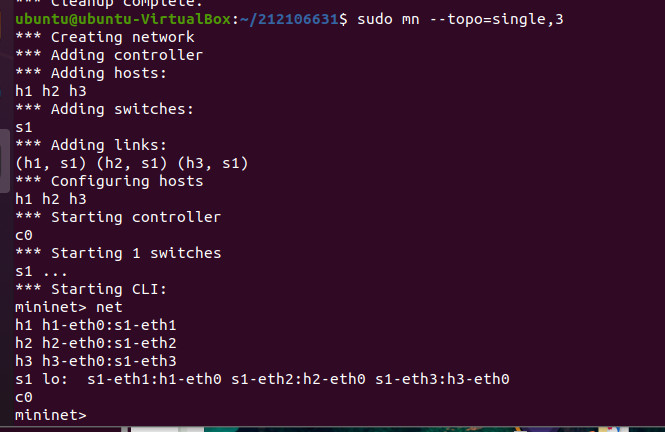

   b) 3台主机，每个主机都连接到同1台交换机上。

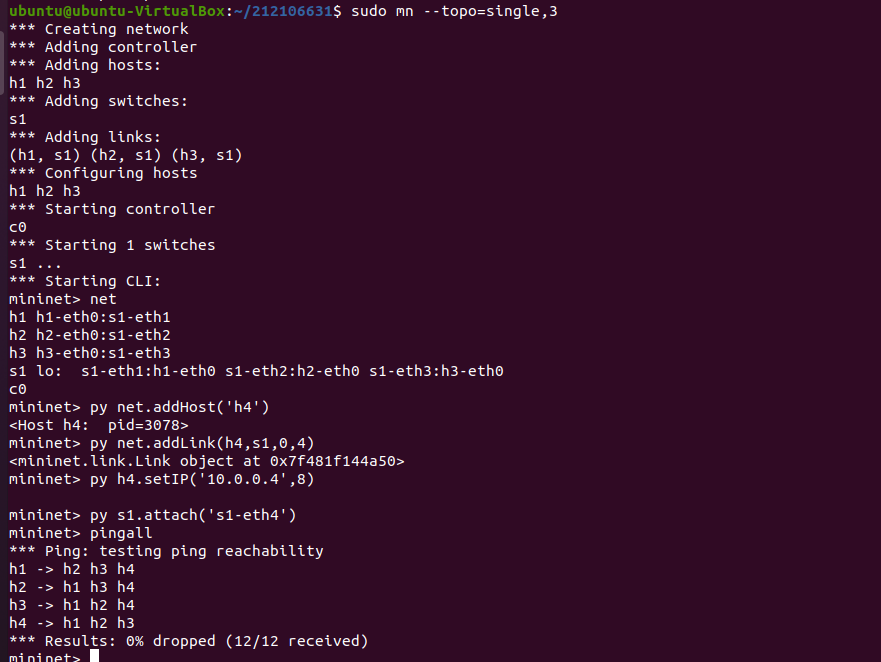

3. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

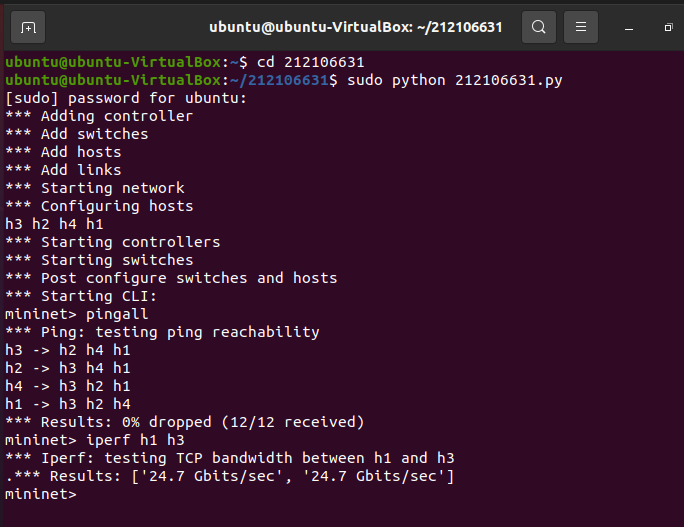

4. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
   a) h1的cpu最高不超过50%；
   b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

    30# h1 = net.addHost('h1', cls=Host, ip='10.0.0.1', defaultRoute=None, cpu=0.5)

       36# net.addLink(h1, s1, bw=10, delay='5ms', max_queue_size=1000, loss=50)



   四、个人总结

   实验错误总结：

   　　　　1.题1另存为的py文件，带锁无法编辑 解决方法 sudo chmod +777 212106631.py

   　　　　2.题3添加主机，需要在s1上添加接口以连接新添加的主机 解决方法 py attach('s1-eth4')

   　　　　3.当完成题1的创建后，再次创建需要执行 sudo mn -c    本次实验在同学的帮助下勉强完成。还望再接再厉多努力学习
