实验3 转移指令跳转原理及其简单应用编程

  • 实验结论

  • 实验任务1

task1源码

 1 assume cs:code, ds:data
 2
 3 data segment
 4     x db 1, 9, 3
 5     len1 equ $ - x
 6
 7     y dw 1, 9, 3
 8     len2 equ $ - y
 9 data ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov si, offset x
17     mov cx, len1
18     mov ah, 2
19  s1:mov dl, [si]
20     or dl, 30h
21     int 21h
22
23     mov dl, ' '
24     int 21h
25
26     inc si
27     loop s1
28
29     mov ah, 2
30     mov dl, 0ah
31     int 21h
32
33     mov si, offset y
34     mov cx, len2/2
35     mov ah, 2
36  s2:mov dx, [si]
37     or dl, 30h
38     int 21h
39
40     mov dl, ' '
41     int 21h
42
43     add si, 2
44     loop s2
45
46     mov ah, 4ch
47     int 21h
48 code ends
49 end start

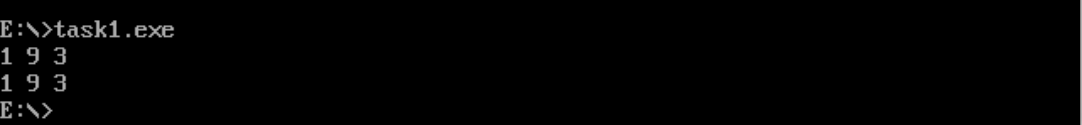

 运行截图



问题①：line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s1其后指令的偏移地址的。

机器码：E2F2

跳转位移量：-14

计算方法：F2转十进制为-14，下一条指令的偏移地址为001B，转为十进制为27，27-14=13。13转为16进制为000D。

问题②：line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s2其后指令的偏移地址的。

机器码：E2F0

跳转位移量：-16

计算方法：F0转十进制为-16，下一条指令的偏移地址为0039，转为十进制为57，57-16=41。41转为16进制为0029。

问题③：附上上述分析时，在debug中进行调试观察的反汇编截图

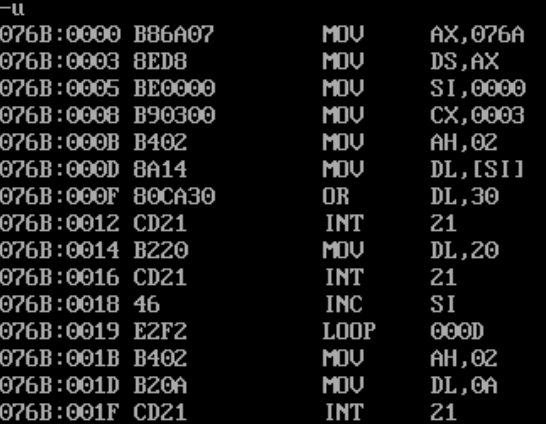

问题①反汇编截图：

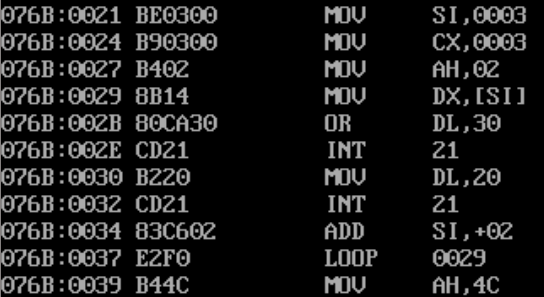

问题②反汇编截图





  • 试验任务2

 task2源码

 1 assume cs:code, ds:data
 2
 3 data segment
 4     dw 200h, 0h, 230h, 0h
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov word ptr ds:[0], offset s1
17     mov word ptr ds:[2], offset s2
18     mov ds:[4], cs
19
20     mov ax, stack
21     mov ss, ax
22     mov sp, 16
23
24     call word ptr ds:[0]
25 s1: pop ax
26
27     call dword ptr ds:[2]
28 s2: pop bx
29     pop cx
30
31     mov ah, 4ch
32     int 21h
33 code ends
34 end start

① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

因为ax中的值为s1的IP，bx中的值为s2的IP，cx中的值为s2的CS

ax=0021

bx=0026

cx=076C

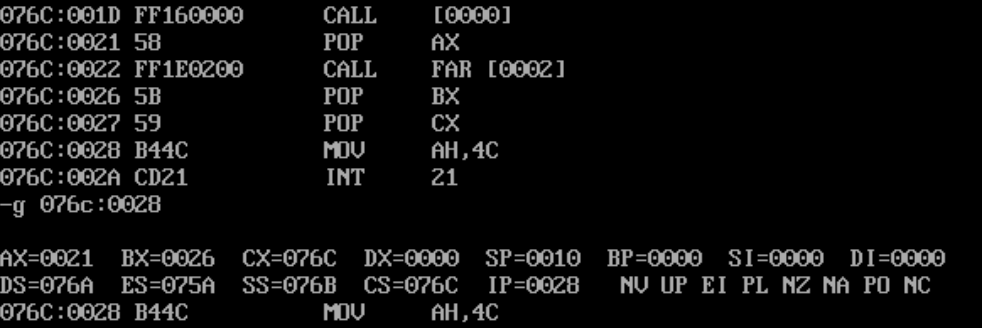

② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试 结果与理论分析结果是否一致。



 一致



  • 试验任务3

task3源码

 1 assume ds:data, cs:code
 2 data segment
 3     x db 99, 72, 85, 63, 89, 97, 55
 4     len equ $- x
 5 data ends
 6
 7 code segment
 8 start:
 9     mov ax, data
10     mov ds, ax
11     mov si, offset x
12     mov cx, len
13     mov byte ptr ds:[10], 10
14
15 s1:    mov ah, 0
16     mov al, ds:[si]
17
18     div byte ptr ds:[10]
19     call printNumber
20     call printSpace
21     inc si
22     loop s1
23
24     mov ax, 4c00h
25     int 21h
26
27 printNumber:mov bx, ax
28     or bl, 30h
29     or bh, 30h
30     mov ah, 2
31     mov dl, bl
32     int 21h
33     mov dl, bh
34     int 21h
35     ret
36
37 printSpace:mov ah, 2
38     mov dl, ' '
39     int 21h
40     ret
41
42 code ends
43 end start

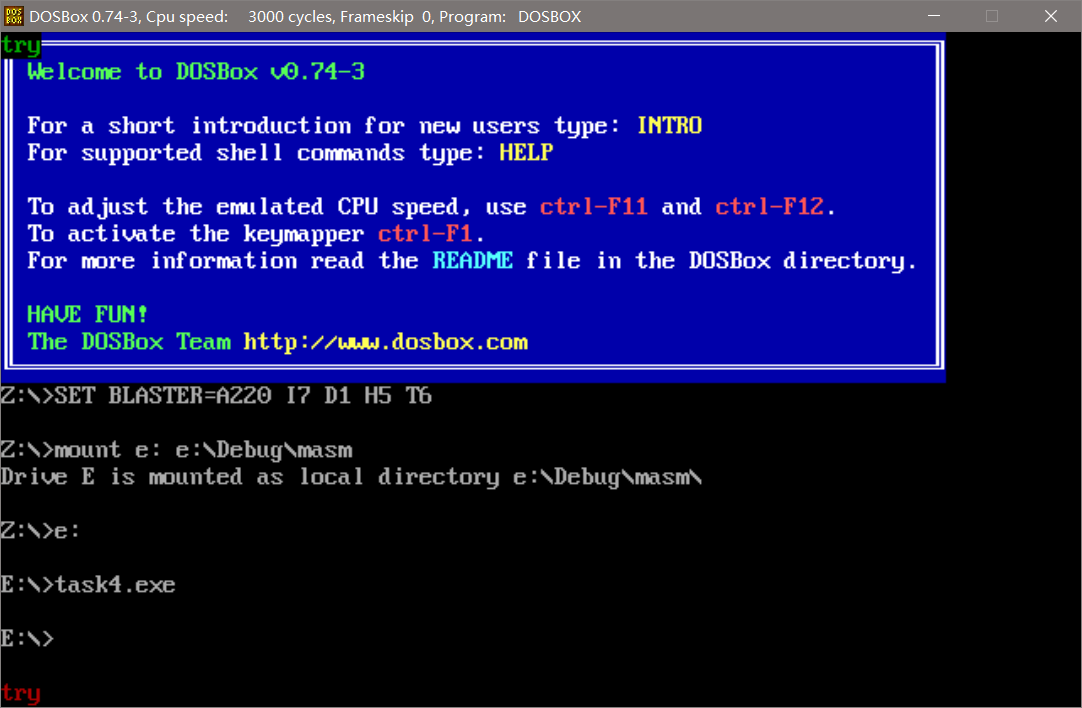

  • 试验任务4

task4源码

 1 assume cs:code, ds:data
 2
 3 data segment
 4     str db 'try'
 5     len equ $ - str
 6 data ends
 7
 8 code segment
 9 start:
10    mov ax,data
11    mov ds,ax
12
13    mov cx,len
14    mov si,offset str
15    mov bh,0
16    mov bl,2
17    call printStr
18
19    mov cx,len
20    mov si,offset str
21    mov bh,24
22    mov bl,4
23    call printStr
24
25    mov ah,4ch
26    int 21h
27 printStr:
28    mov al,0ah
29    mul bh
30    add ax,0b800h
31    mov es,ax
32
33    mov di,si
34 s: mov al,ds:[si]
35    mov ah,bl
36    mov es:[di],ax
37    inc si
38    add di,2
39    loop s
40    ret
41 code ends
42 end start

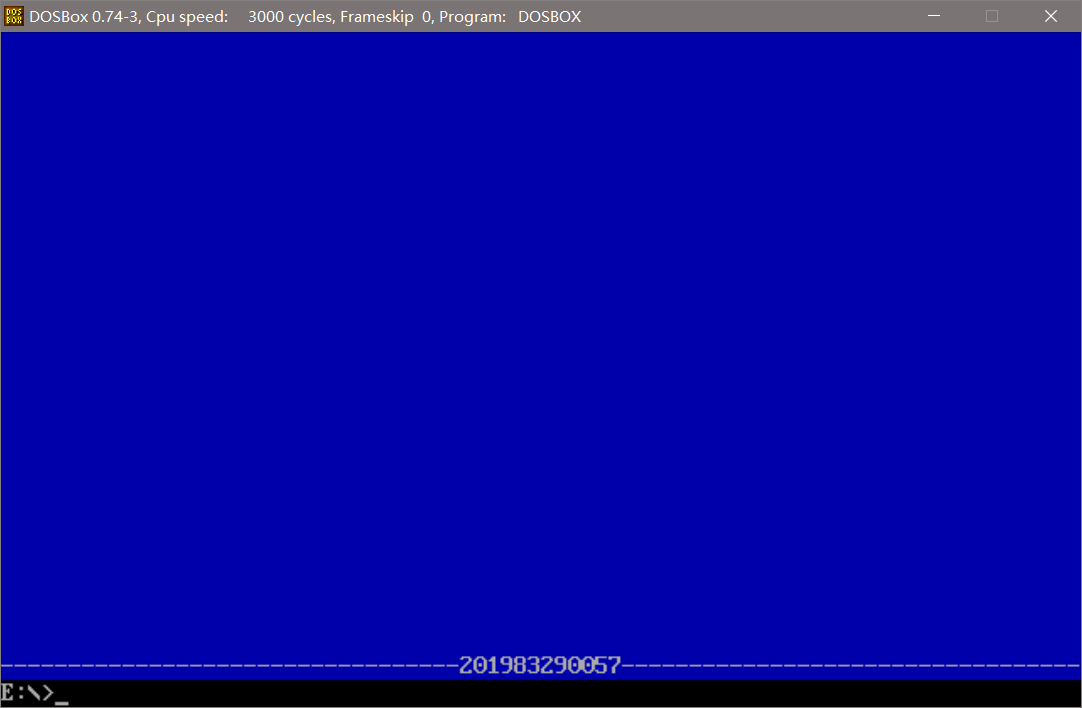

  • 试验任务5

task5源码

 1 assume cs:code, ds:data
 2
 3 data segment
 4     stu_no db '201983290057'
 5     len = $ - stu_no
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12     mov ax,0B800H
13     mov es,ax
14
15     mov cx,0780H;
16     mov ah,10H
17     mov al,' '
18     mov bx,0
19 s:  mov es:[bx],ax
20     add bx,2
21     loop s
22
23     mov cx,80;
24     mov ah,17H
25     mov al,'-'
26 s1: mov es:[bx],ax
27     add bx,2
28     loop s1
29
30     mov cx,len;
31     mov bx,0F44H
32     mov si,0
33 s2: mov al,[si]
34     mov es:[bx],ax
35     inc si
36     add bx,2
37     loop s2
38
39     mov ah, 4ch
40     int 21h
41
42 code ends
43 end start

  • 实验总结
