实验2 多个逻辑段的汇编源程序编写与调试

• 实验任务1
• 任务1-1

　　　　　　

assume ds:data, cs:code, ss:stack
data segment
db 16 dup(0) ; 预留16个字节单元，初始值均为0
data ends
stack segment
db 16 dup(0) ;预留16个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 16 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start

　　　① 在debug中将执行到line17结束、line19之前，记录此时：

　　　　　　　　寄存器(DS) = 076AH

　　　　　　　　寄存器(SS) = 076BH

　　　　　　　　寄存器(CS) = 076CH

　　　　　　② 假设程序加载后，code段的段地址是X，则，

　　　　　　　　data段的段地址是X-2，

　　　　　　　　stack的段地址是X-1。

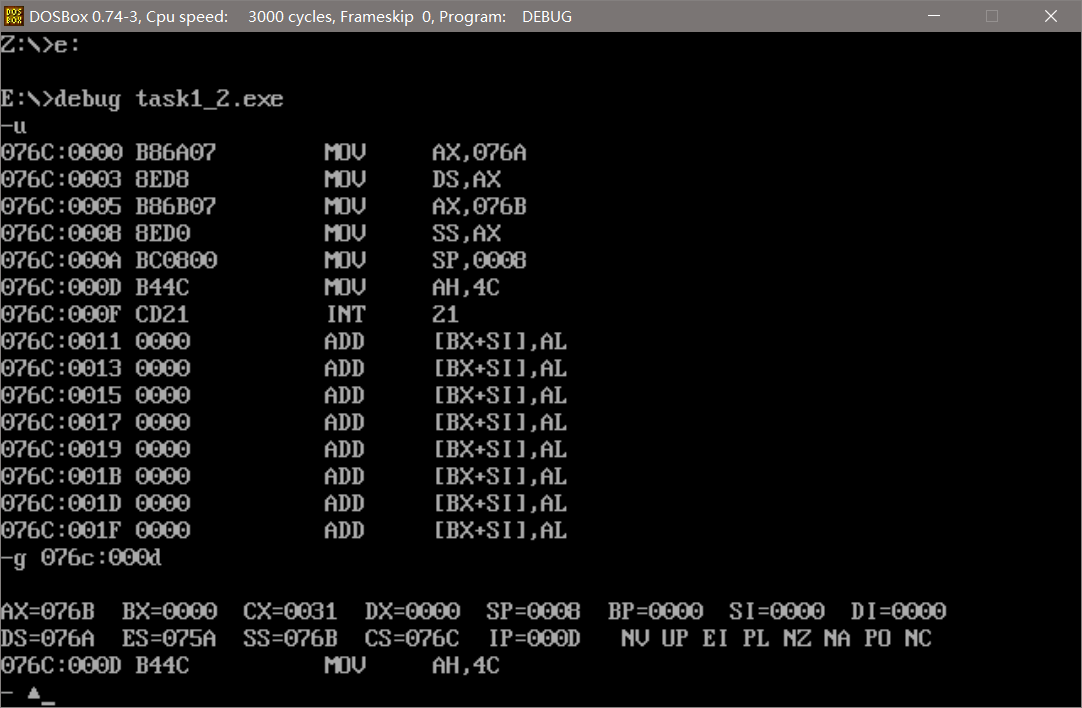

• 任务1-2

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

　　　　　　① 在debug中将执行到line17结束、line19之前，记录此时：

　　　　　　　　寄存器(DS) = 076AH

　　　　　　　　寄存器(SS) = 076BH

　　　　　　　　寄存器(CS) = 076CH

　　　　　　② 假设程序加载后，code段的段地址是X，则，

　　　　　　　　data段的段地址是X-2，

　　　　　　　　stack的段地址是X-1。

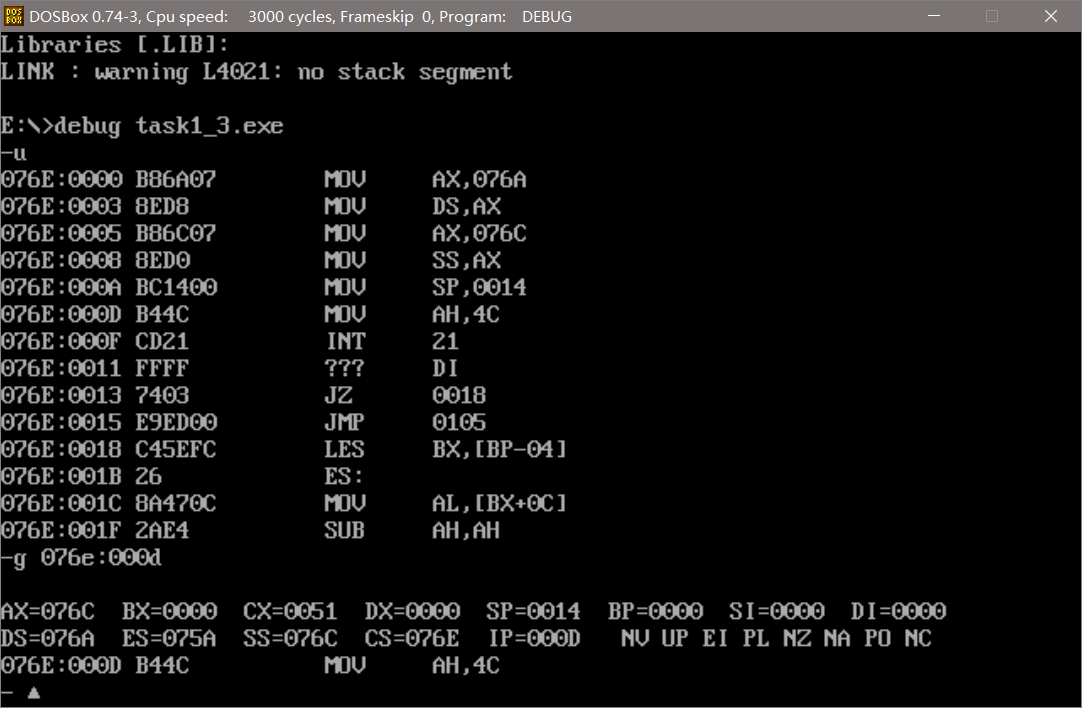

• 任务1-3　　

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

　　　　　　① 在debug中将执行到line17结束、line19之前，记录此时：

　　　　　　　　寄存器(DS) = 076AH

　　　　　　　　寄存器(SS) = 076CH

　　　　　　　　寄存器(CS) = 076EH

　　　　　　② 假设程序加载后，code段的段地址是X，则，

　　　　　　　　data段的段地址是X-4，

　　　　　　　　stack的段地址是X-2。

• 任务1-4

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

　　　　　　① 在debug中将执行到line17结束、line19之前，记录此时：

　　　　　　　　寄存器(DS) = 076CH

　　　　　　　　寄存器(SS) = 076EH

　　　　　　　　寄存器(CS) = 076AH

　　　　　　② 假设程序加载后，code段的段地址是X，则，

　　　　　　　　data段的段地址是X+2，

　　　　　　　　stack的段地址是X+4。

• 任务1-5　

　　　　　　基于上述四个实验任务的实践、观察，总结并回答：

　　　　　　① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是  N   。　

xxx segment
    db N dup(0)
xxx ends

　　　　　　　　② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

　　　　　　　　　　task1_1、task1_2、task1_3无法正常运行，而task1_4可以正常执行。

　　　　　　　　　　汇编器在处理汇编源程序的时候会先处理伪指令。start伪指令表示程序段从此处开始，会将code segment给CS段寄存器。由于start和end start需要成对出现，汇编器找到start后，没找到end start，所以start无效。

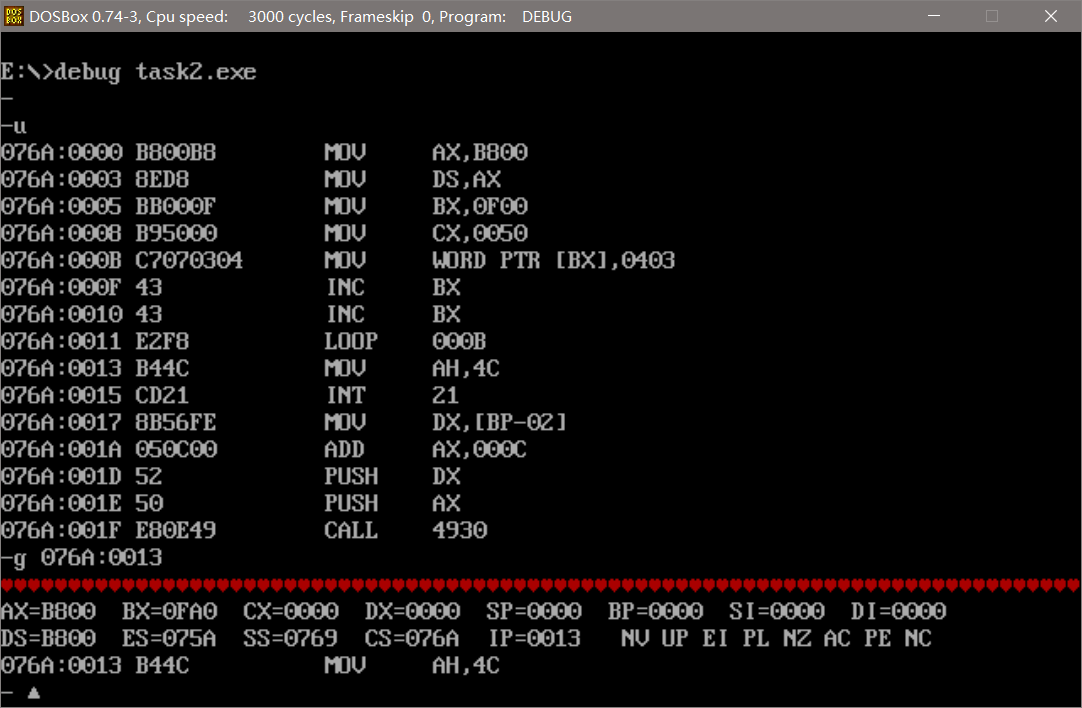

• 试验任务2

　　

assume cs:code
code segment
start:
    mov ax,0b800H
    mov ds,ax
    mov bx,0f00H
    mov cx,80
p:
    mov ds:[bx],0403H
    inc bx
    inc bx
    loop p

    mov ah,4ch
    int 21h
code ends
end start

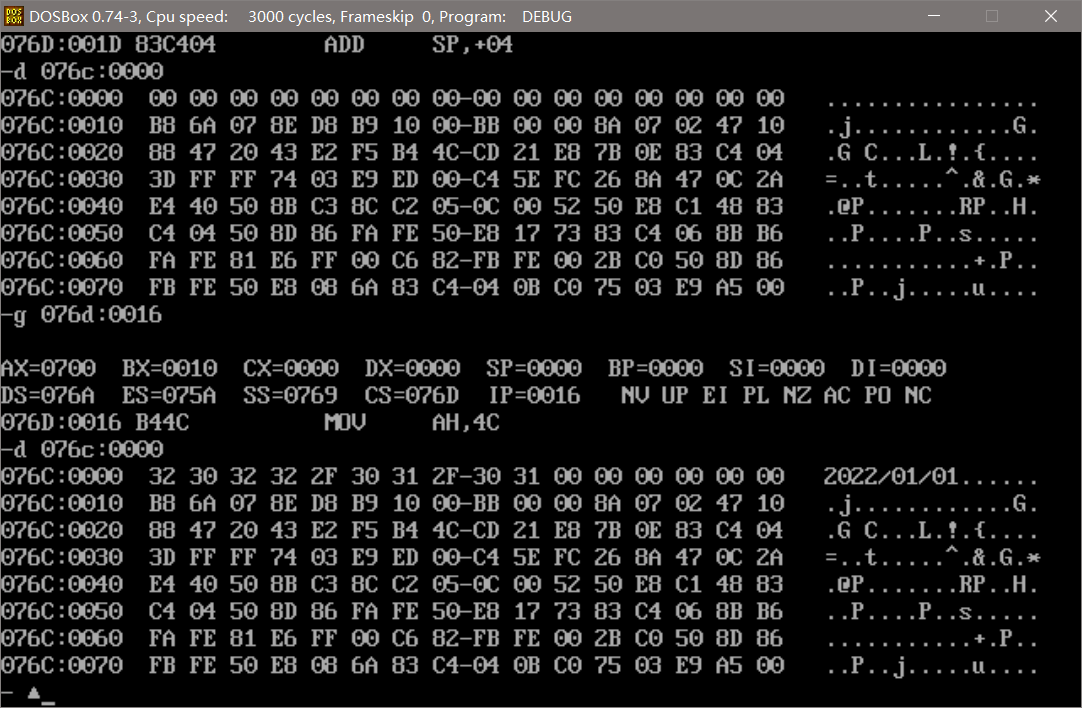

• 试验任务3

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax,data1
    mov ds,ax
    mov cx,16
    mov bx,0
s:
    mov al,ds:[bx]
    add al,ds:[bx+16]
    mov ds:[bx+32],al
    inc bx
    loop s

    mov ah,4ch
    int 21h
code ends
end start

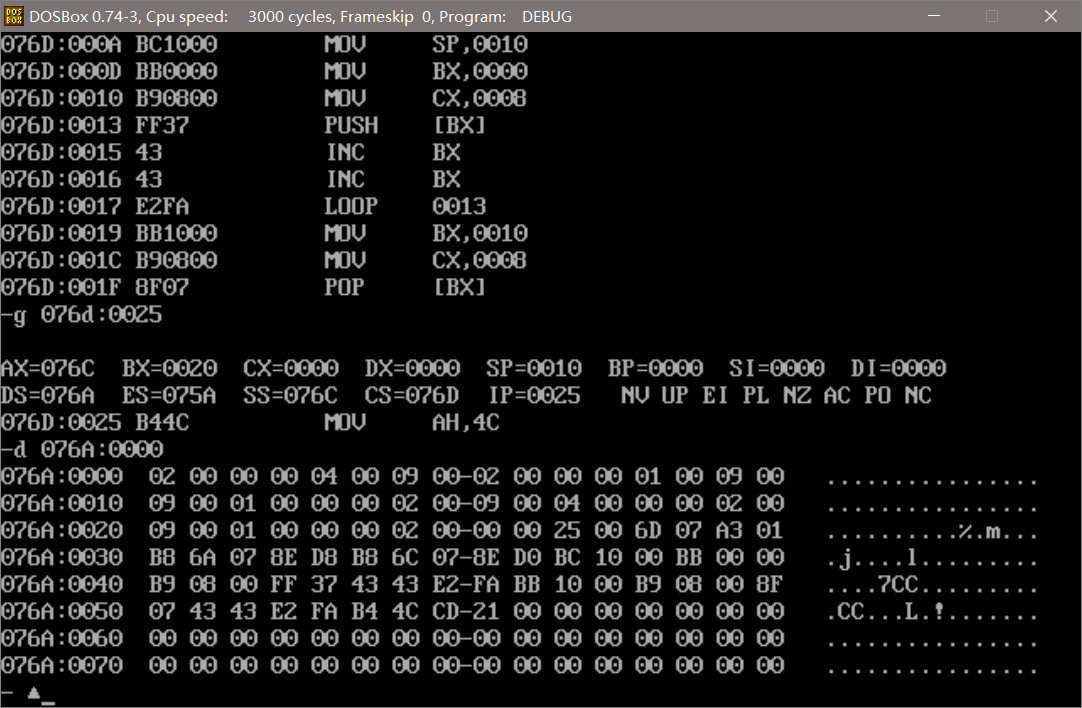

• 试验任务4

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends
stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax,data1
    mov ds,ax
    mov ax,stack
    mov ss,ax
    mov sp,16
    mov bx,0
    mov cx,8
s1:
    push ds:[bx]
    inc bx
    inc bx
    loop s1

    mov bx,16
    mov cx,8
s2:
    pop ds:[bx]
    inc bx
    inc bx
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start







• 试验任务5



assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

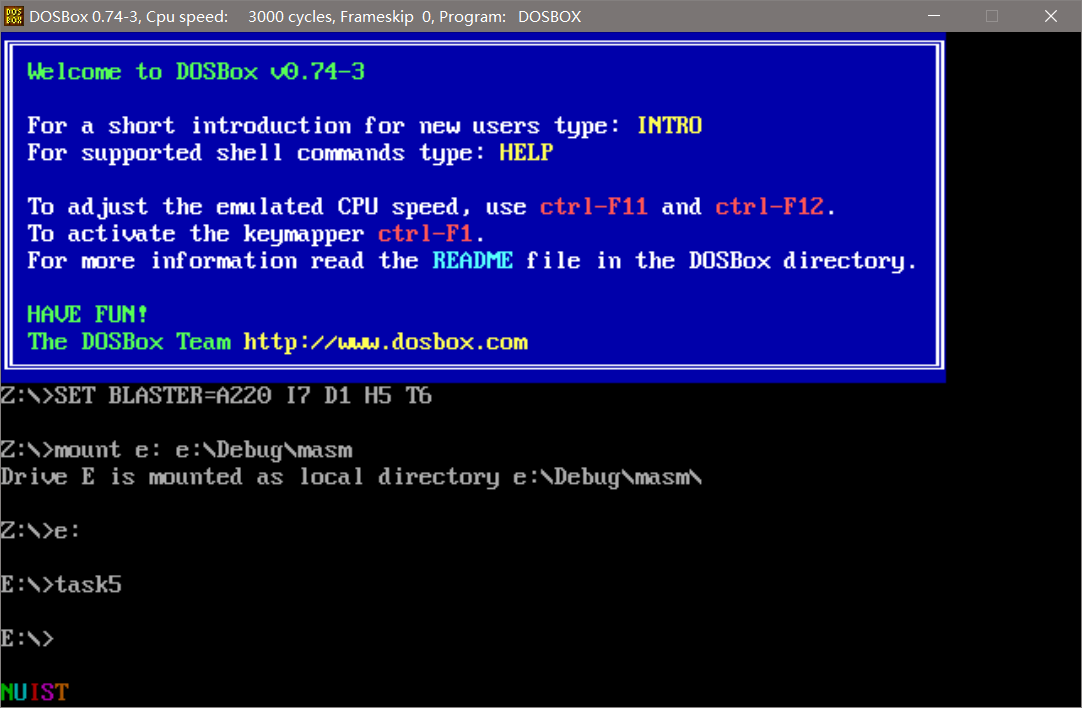

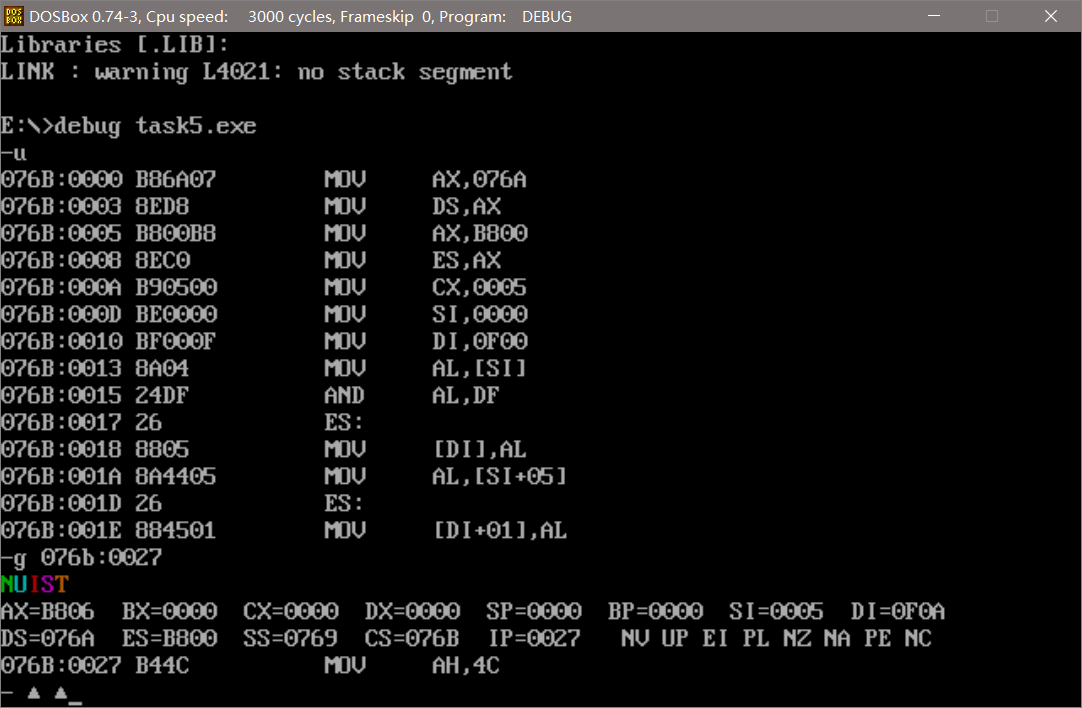

运行结果截图

使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图

 源代码中line19的作用是？

　　将所有字母转换为大写字母

源代码中data段line4的字节数据的用途是？

　　对输出字母的颜色进行控制

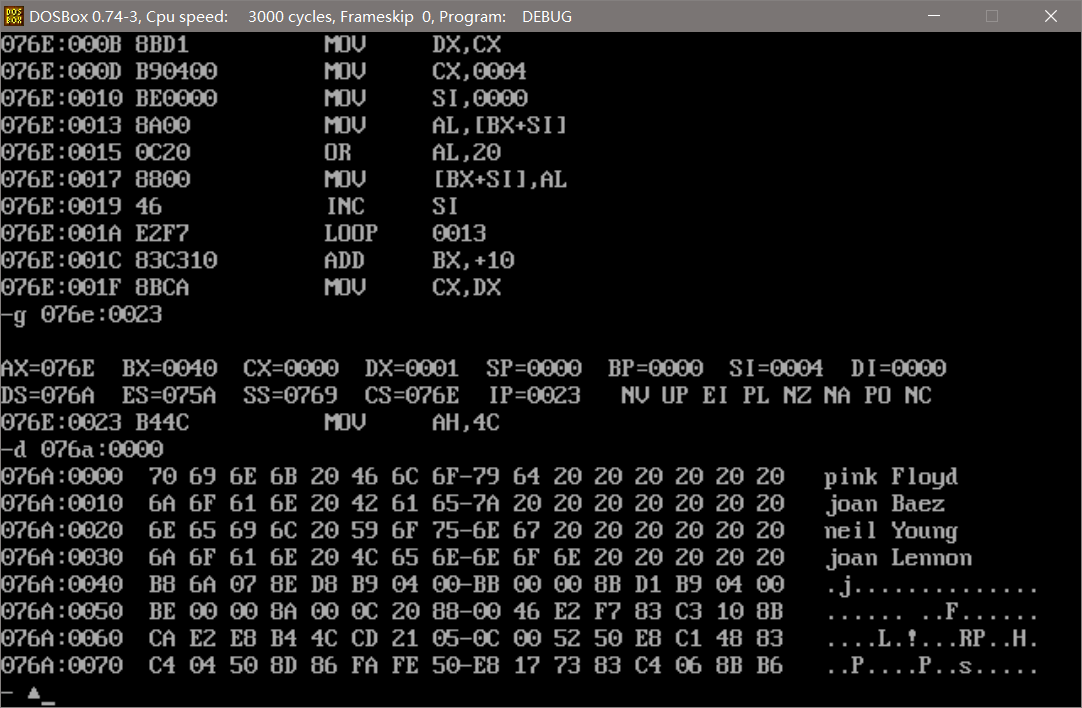

• 试验任务6



assume cs:code, ds:data

data segment
db 'Pink Floyd      '
db 'JOAN Baez       '
db 'NEIL Young      '
db 'Joan Lennon     '
data ends

code segment
start:
mov ax,data
mov ds,ax
mov cx,4
mov bx,0
s:
mov dx,cx
mov cx,4
mov si,0
    p:
        mov al,ds:[bx+si]
        or al,00100000B
        mov ds:[bx+si],al
        inc si
    loop p
add bx,16
mov cx,dx
loop s

mov ah, 4ch
int 21h
code ends
end start

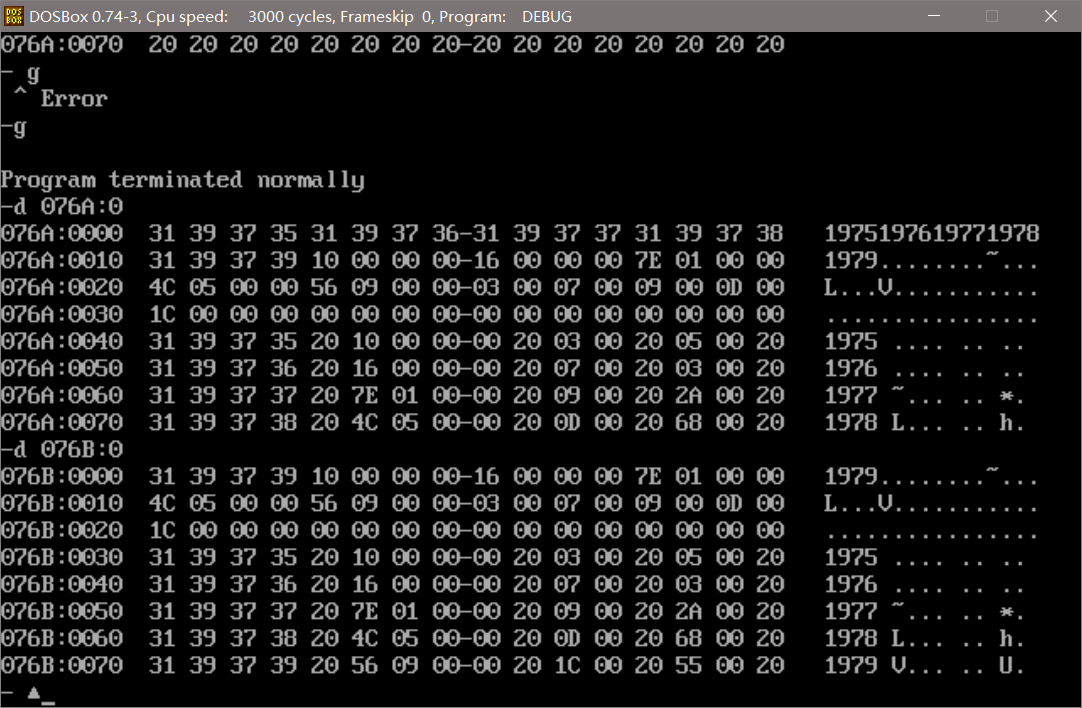

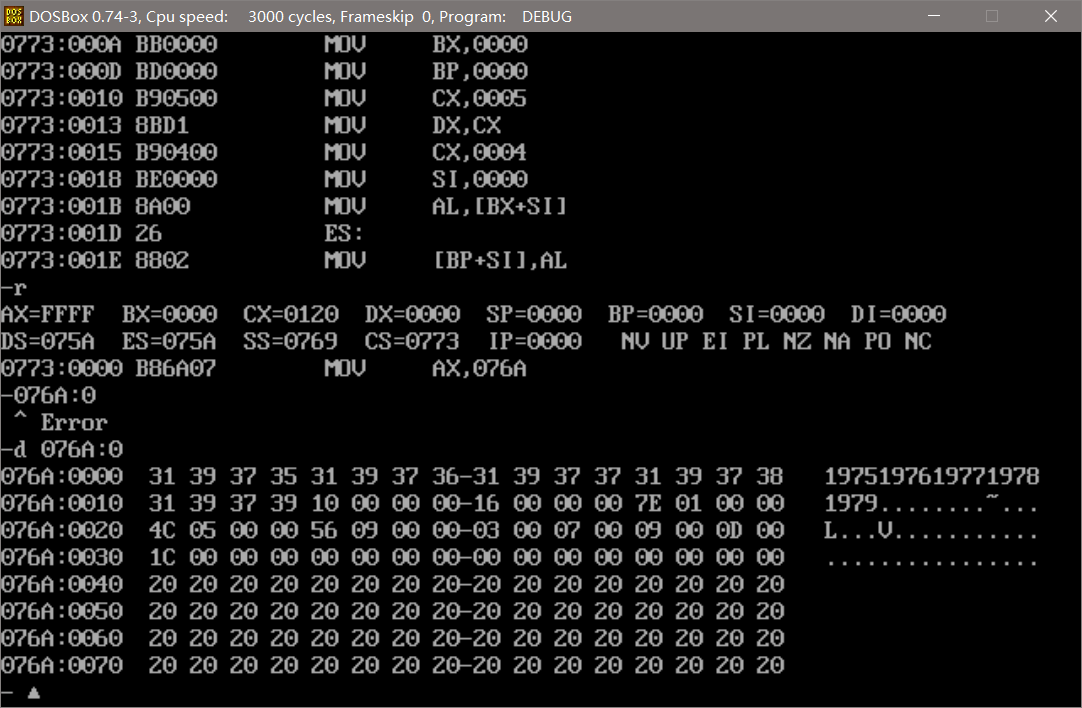

• 试验任务7

assume cs:codesg

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dd 16, 22, 382, 1356, 2390
    dw 3, 7, 9, 13, 28
data ends

table segment
          db 5 dup( 16 dup(' ') )
table ends

codesg segment
start:

    mov ax, data
    mov ds, ax
    mov ax, table
    mov es, ax

    mov bx, 0 ;
    mov bp, 0 ;
    mov cx, 5
    lay_years:
        ;
        mov dx, cx    ;
        mov cx, 4    ;
        mov si, 0    ;
        lay_year:
            mov al, ds:[bx+si]
            mov es:[bp+si], al
            inc si
            loop lay_year
        mov cx, dx

        mov byte ptr es:[bp+4],' '  ;
        add bx, 4
        add bp, 10h    ;
        loop lay_years


    mov bp, 0
    mov cx, 5
    lay_incomes:
        ;
        mov ax,ds:[bx]    ;
        mov es:[bp+5],ax
        mov ax,ds:[bx+2]
        mov es:[bp+7],ax
        mov byte ptr es:[bp+9], ' '  ;
        add bx, 4
        add bp, 10h
        loop lay_incomes


    mov bp, 0
    mov cx, 5
    lay_populations:
        mov ax, ds:[bx]    ;
        mov es:[bp+0ah], ax
        mov byte ptr es:[bp+0ch], ' '  ;
        add bx, 2
        add bp, 10h
        loop lay_populations


    mov bp,0
    mov cx,5
    lay_average_incomes:
        mov ax, es:[bp+5]
        mov dx, es:[bp+7]
        div word ptr es:[bp+0ah]
        mov es:[bp+0dh], ax
        mov byte ptr es:[bp+0fh], ' ' ;
        add bp, 10h
        loop lay_average_incomes


    mov ax, 4c00h
    int 21h
codesg ends
end start







•  实验总结

　　　1.学会了编写8086多个逻辑段的汇编源程序。

　　　2.能够更加熟练的使用debug。

　　　3.学会了使用loop指令，能够在嵌套循环中使用。
