使用DirectX实现纹理绘制

使用DirectX实现纹理绘制

初始化纹理

• 首先是创建矩形，这里使用X_Jun教程中提供的Geometry.h中的Geometry::CreateBox方法：

  auto meshData = Geometry::CreateBox<VertexPosNormalTex>(3, 3, 3, XMFLOAT4(255.0f / 255.0f, 192.0f / 255.0f, 203.0f / 255.0f, 1.0f));
  ResetMesh(meshData);


• 随后初始化木箱和火焰箱的纹理：

  HR(CreateDDSTextureFromFile(m_pd3dDevice.Get(), L"..\\Texture\\WoodCrate.dds", nullptr, m_pWoodCrate.GetAddressOf()));

  HR(CreateDDSTextureFromFile(m_pd3dDevice.Get(), L"..\\Texture\\flare.dds", nullptr, m_pFlare.GetAddressOf()));
  HR(CreateDDSTextureFromFile(m_pd3dDevice.Get(), L"..\\Texture\\flarealpha.dds", nullptr, m_pFlarealpha.GetAddressOf()));


• 接着初始化采样器：

  D3D11_SAMPLER_DESC sampDesc;
  ZeroMemory(&sampDesc, sizeof(sampDesc));
  sampDesc.Filter = D3D11_FILTER_MIN_MAG_MIP_POINT;
  D3D11_TEXTURE_ADDRESS_MODE address = D3D11_TEXTURE_ADDRESS_BORDER;
  sampDesc.AddressU = address;
  sampDesc.AddressV = address;
  sampDesc.AddressW = address;
  sampDesc.BorderColor[0] = 0.0f;
  sampDesc.BorderColor[1] = 0.0f;
  sampDesc.BorderColor[2] = 0.0f;
  sampDesc.BorderColor[3] = 0.0f;
  sampDesc.ComparisonFunc = D3D11_COMPARISON_NEVER;
  sampDesc.MinLOD = 0;
  sampDesc.MaxLOD = D3D11_FLOAT32_MAX;
  HR(m_pd3dDevice->CreateSamplerState(&sampDesc, m_pSamplerState.GetAddressOf()));

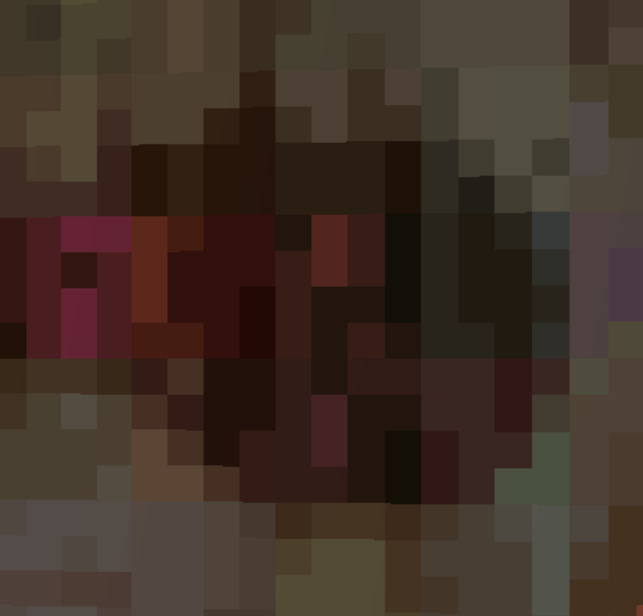

  这里过滤器(Filter)使用的是纹理缩小与放大和使用mipmap都使用常量插值法（也就是四舍五入）的D3D11_FILTER_MIN_MAG_MIP_POINT，产生的效果如下：

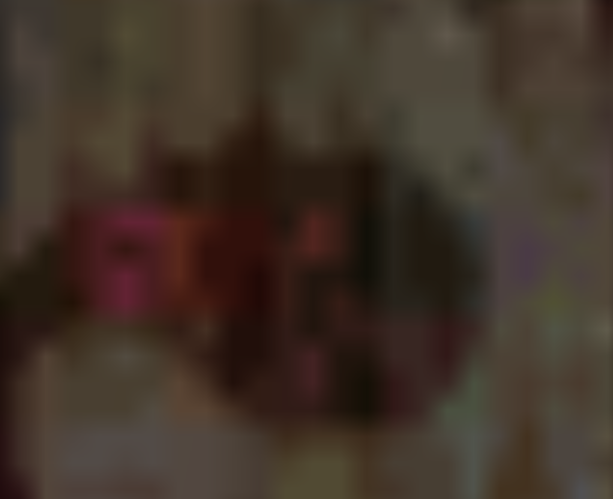

  这时可以看到明显的锯齿，若是使用双线性插值，会产生更加平滑的过度，效果如下：
  在这里使用各向异性过滤不会有太大的效果，但处理非正方形的矩形时会有显著效果。

  使用的寻址模式是使用单一颜色填充标准纹理坐标外的D3D11_TEXTURE_ADDRESS_CLAMP，这是为了后面使纹理旋转时可以用黑色遮挡边界外。
  以D3D11_TEXTURE_ADDRESS_CLAMP为例，若是想观察其他寻址模式的效果，可以通过更改顶点着色器的HLSL代码来观察：

  vOut.tex = vIn.tex * 2;

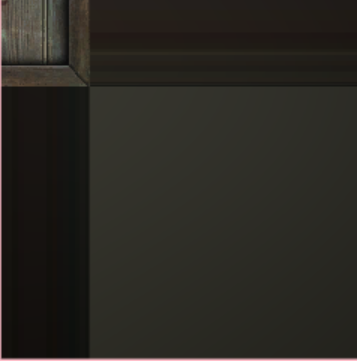

  便可观察到如下效果：

• 随后是设置着色器资源，注意因为后面要将两个纹理混合，所以这里要使用一二槽索引,且木箱的纹理也要设置在第二索引上，否则后面木箱的纹理会和火焰掩码图的纹理融合：

  m_pd3dImmediateContext->PSSetShaderResources(0, 1, m_pWoodCrate.GetAddressOf());
  m_pd3dImmediateContext->PSSetShaderResources(1, 1, m_pWoodCrate.GetAddressOf());


  在HLSL上也要设置对应的两个纹理数组：

  Texture2D g_Tex[2] : register(t0);


对纹理的操作

使用imGui控制物体的过程不在赘述，使用imGui进行纹理切换的方法如下。
这里使用组合框来选择使用的纹理：

static int curr_mode_item = static_cast<int>(m_CurrMode);
const char* mode_strs[] = {
    "WoodCrate",
    "FireBox"
};
if (ImGui::Combo("Mode", &curr_mode_item, mode_strs, ARRAYSIZE(mode_strs))) {
    if (0 == curr_mode_item) {
        m_CurrMode = ShowMode::WoodCrate;
        m_pd3dImmediateContext->PSSetShaderResources(0, 1, m_pWoodCrate.GetAddressOf());
        m_pd3dImmediateContext->PSSetShaderResources(1, 1, m_pWoodCrate.GetAddressOf());
    }
    else {
        m_CurrMode = ShowMode::FireBox;
        m_pd3dImmediateContext->PSSetShaderResources(0, 1, m_pFlare.GetAddressOf());
        m_pd3dImmediateContext->PSSetShaderResources(1, 1, m_pFlarealpha.GetAddressOf());
    }
}

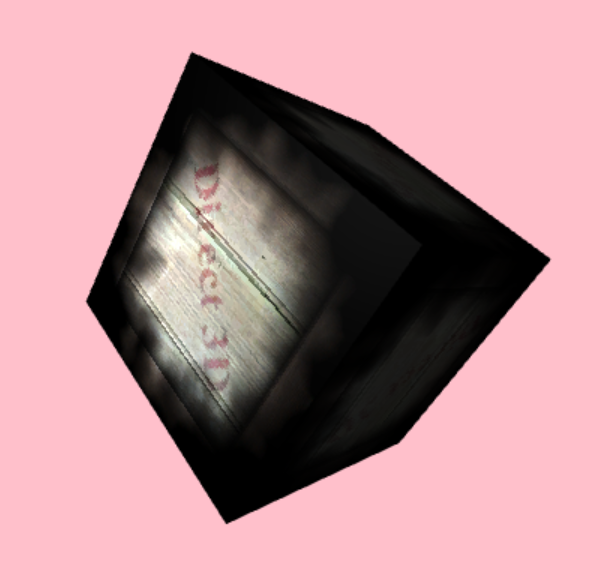

切换纹理时需要重新绑定纹理资源，这里若不重新让木箱绑定第二索引，就会使木箱使用火焰掩码图的纹理，再加上后续的纹理混合，就会导致如下效果：

纹理旋转

要使纹理旋转，就要让纹理乘一个旋转矩阵，所以要在顶点缓冲区VSConstantBuffer的C++端和HLSL端新添一个纹理旋转矩阵：

DirectX::XMMATRIX texRotarion;

matrix g_texRotarion;   //纹理旋转

并在GameApp::UpdateScene方法中设置纹理旋转矩阵：

if (m_CurrMode == ShowMode::FireBox) {
    m_VSConstantBuffer.texRotarion = XMMatrixTranspose(XMMatrixRotationZ(texphi));
}
else {
    m_VSConstantBuffer.texRotarion = XMMatrixTranspose(XMMatrixRotationZ(0.0f));
}

但只是这样做会导致纹理绕着纹理坐标的（0，0）处旋转，也就是左上角，因此要先让纹理移动到纹理坐标的中心，后旋转，再移动回去，该操作可在C++端和HLSL端实现，这里再HLSL端实现：

//要移动到中心后在旋转
vOut.tex = mul(float4(vIn.tex.x - 0.5f, vIn.tex.y - 0.5f, 0.0f, 1.0f), g_texRotarion).xy;
//返回原位
vOut.tex += 0.5;

纹理融合

旋转后还要将火焰的纹理与其掩码图的纹理进行融合，直接让两个纹理的分量相乘即可：

float4 texColor = g_Tex[0].Sample(g_SamLinear, pIn.tex) * g_Tex[1].Sample(g_SamLinear, pIn.tex);

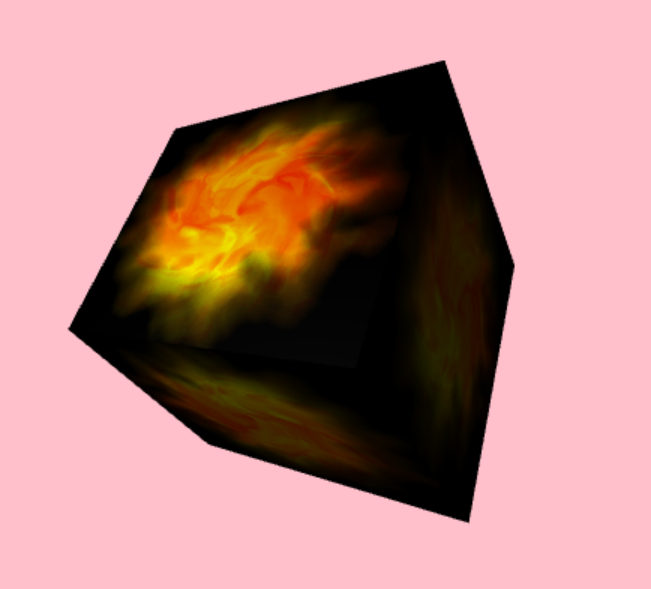

最后就可以产生如下效果：
