26、ROS HTB(令牌桶)原理及实战

一、HTB—等级令牌桶（Hierarchical Token Bucket）

　　是一种等级优先的流量控制机制。HTB创建一个等级队列结构，并确定队列之间的关系，就像“父亲与儿子”或者“兄弟之间”一旦队列增加了一个子队列（Child），将会变成内部队列（Inner），所有向下没有子队列的称谓叶队列（leaf）。

　　在ROS中必须指定父队列（parent），并指定一个队列为其子队列。

二、队列中的2种速率限制

　　1、Limit-at：(CIR)最低保证速率（在最坏的情况下，都会得到的速率值）

　　2、Max-Limit：(MIR)最大信息速率（在最好的情况下，如果父级队列还有剩余带宽，将获得的速率值）

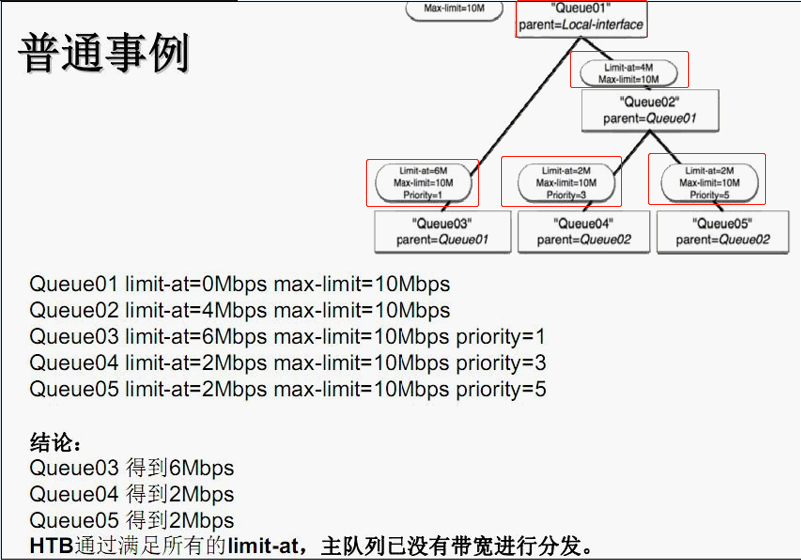

　　　　CIR与MIR的关系：（即limit-at和max-limit的关系）

　　　　　　父队列的CIR  >=  子队列1的CIR  +  子队列2的CIR  +   ....  +  子队列n的CIR

　　首先满足Limit-at，然后如果有多余的带宽，将可以达到最大带宽Max-Limit

　　优先级问题：

　　　　因为所有的队列的保证带宽（Limit-at）都有可能用完，这时候就有可能从父级队列获得更大的带宽，因此就产生了优先等级的问题。在ROS中一共有8个等级，1为最高，8为最低

三、HTB队列的3中状态：

　　1、绿色：0-50%

　　2、黄色：50-75%

　　3、红色：>75%

四、HTB简单队列的建立：　　

　　1、建立父队列：

　　Queues —— Queue Tree —— 点击加号 —— Name：wpj —— Parent：选择内网接口 —— Priority：优先级 —— Limit At：保证速率 —— Max Limit：最大速率

　　2、建立子队列：

　　Queues —— Queue Tree —— 点击加号 —— Name：wyj —— Parent：wpj —— Priority：优先级 —— Limit At：保证速率 —— Max Limit：最大速率



五、做HTB最重要的三点：

　　1、首先，要知道自己要限制谁的速度，需要用的标记(即Mangle)

　　2、其次，要知道怎么限速，是限制上传还是限制下载。

　　3、最后，要知道所做的限速是否成功，即需要知道怎么检查
