25、ROS PCQ原理及简单实例

一、PCQ：每次连接队列（Per Connection Queues）

　　一种高效的限速方法，用来做QOS。

二、操作步骤：

　　1、标记上传和下载的包

　　IP —— Firewall —— Mangle —— 点击加号 —— （General）—— Chain：prerouting ——Src.Address：192.168.1.0/24 —— （Action）—— Action：mark packet —— New Packet Mark：上传 —— OK

　　IP —— Firewall —— Mangle —— 点击加号 —— （General）—— Chain：postrouting ——Dst.Address：192.168.1.0/24 —— （Action）—— Action：mark packet —— New Packet Mark：下载 —— OK

　　2、设置限速类型—PCQ队列：

　　Queues —— Queue Types —— 点击加号 —— Type Name：PCQ_Download —— Kind：pcq —— Rate：1M(限制速度) —— Classifier：选择(根据具体情况) —— OK

　　

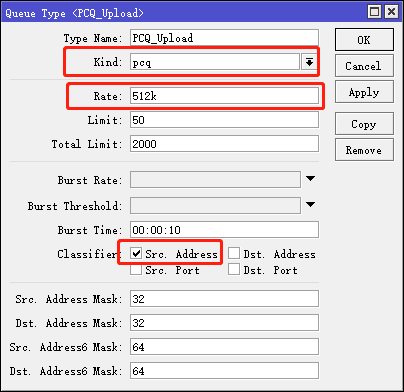

　　Queues —— Queue Types —— 点击加号 —— Type Name：PCQ_Upload —— Kind：pcq —— Rate：512k(限制速度) —— Classifier：选择(根据具体情况) —— OK

　　

　　3、设置限速树：

　　Queues —— Queue Tree —— 点击加号 —— （General）—— Name： —— parent：global_out —— Packet Marks：选择 —— Queue Type：选择PCQ_Download —— OK
