点燃OLED1

【介绍】

OLED当作一个调试的显示屏，方便调试程序。对于不断变化的数据，可以覆盖刷新显示。但屏幕很小，显示内容有限。四阵脚的OLED一般使用I2C的通信协议。

【OLED的硬件电路】

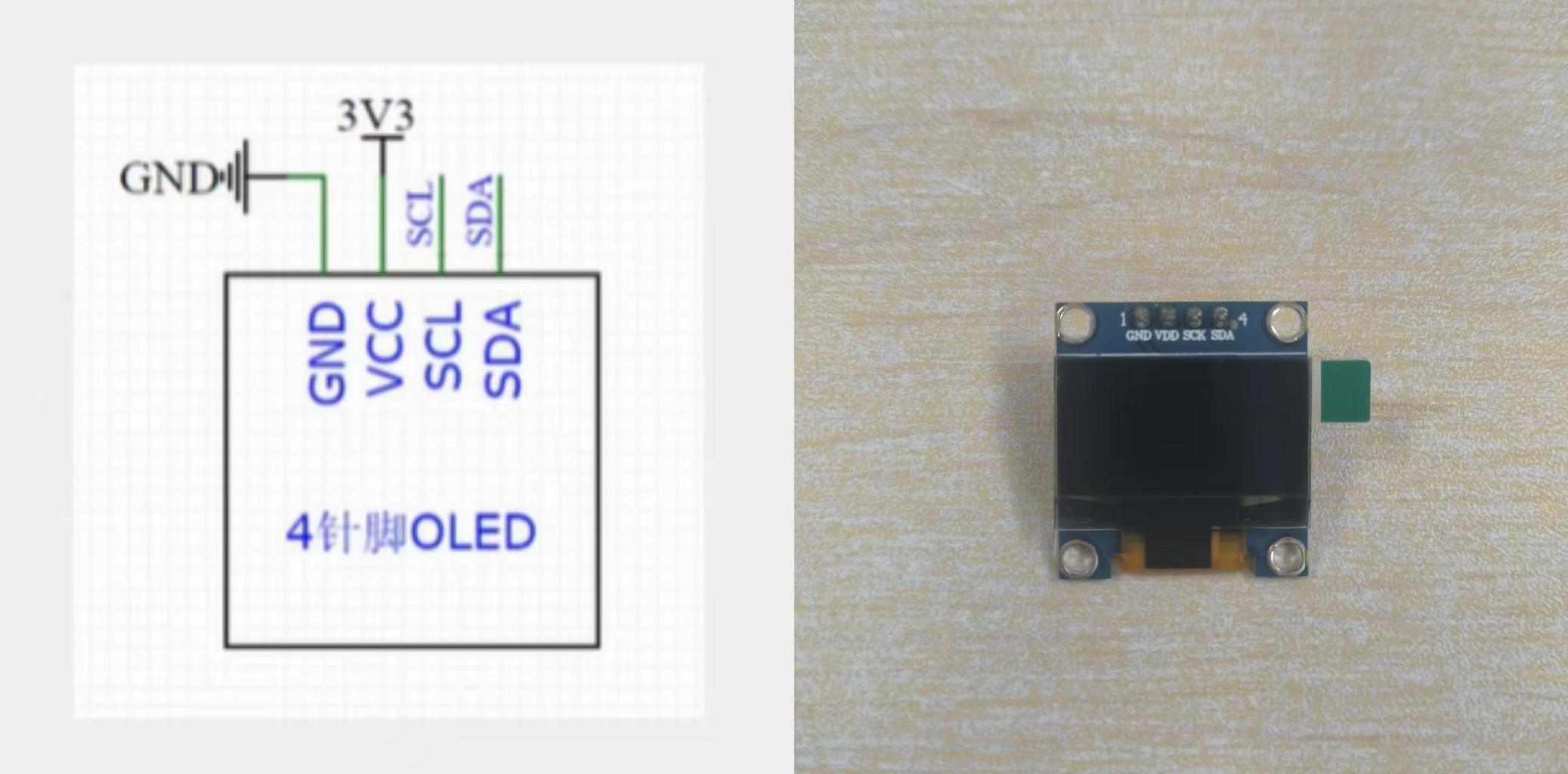

GND接GND。VDD接3.3V。SCK和SDA是通信引脚，需要接在单片机I2C通信的引脚上，但驱动函数模块使用的是GPIO口模拟的I2C通信，故这两个端口可以接在任意的GPIO口上

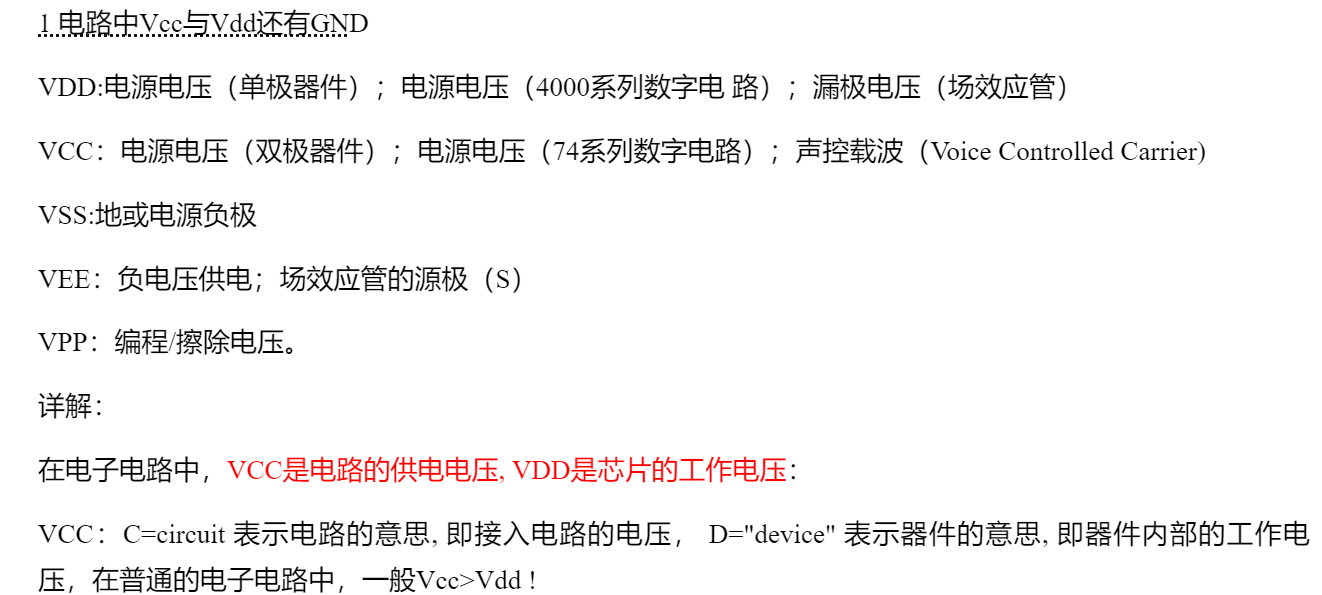

 【VCC和VDD】



 【SCL和SCK】

没什么区别（？存疑），都是用来传送数据的

【我遇到的问题】

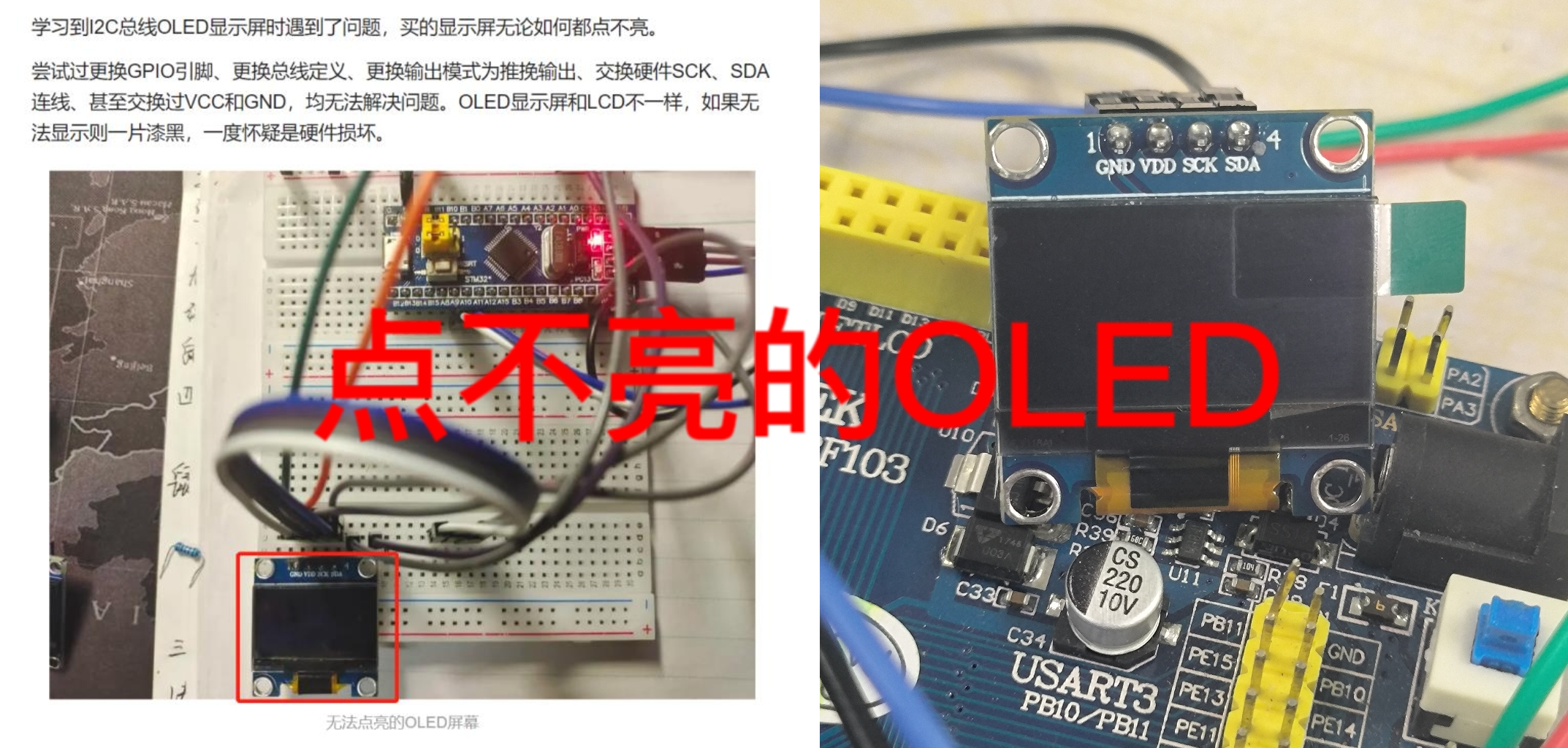

• 硬件连接部分，因为模块和开发板接口对不上，没法对着原理图直接插。但其实就是电源接电源，地接地，SCK和SDA分别接带I2C功能的IO口就行。但是我换了无数对都不行...

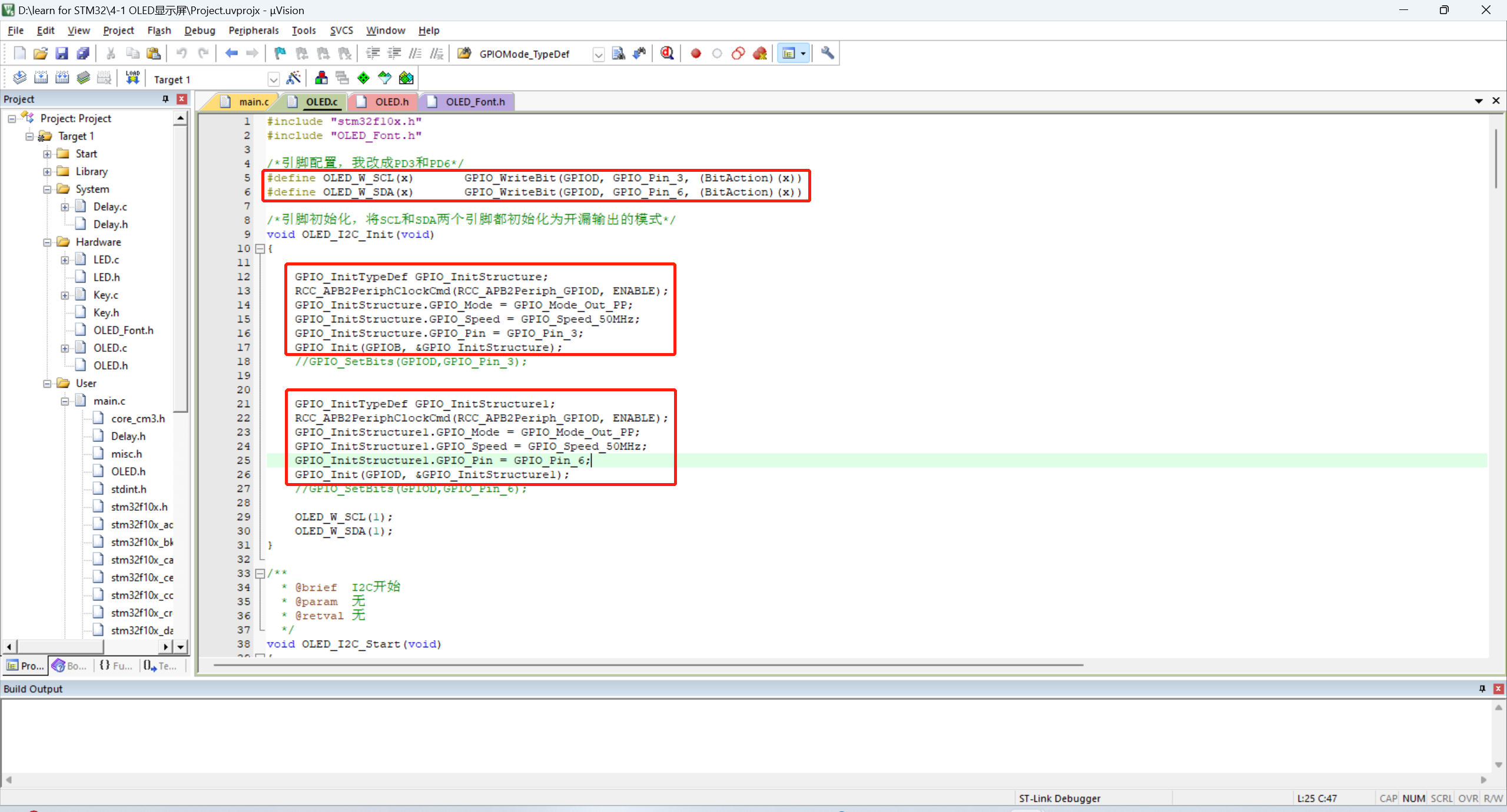

• 代码部分1：我不想直接用UP主的代码，他的PB8在我这里是蜂鸣器，会非常吵，所以按照视频把涉及到端口的全都改了。感谢是用define写的，不然不知道要改多少。





•  代码部分2（输出模式）：总结一下弹幕里大佬给出的解决方法：

1. 1. “GPIO_Mode_Out_OD 普通开漏输出，驱动能力不足，无法显示，更改为GPIO_Mode_Out_PP（推挽输出），正常显示 ”
   2. “搞了好久  没有显示可能是因为驱动不够 还有就是GPIO复用了 建议把驱动改为推挽输出 然后换一个GPIO试试”
   3. “因为标准I2C是有上拉电阻的，没有信号总线高电平，所以要配置成开漏”
   4. 然后我就换了好几种输出方法，还是没有用

• 最后看见了这篇文章：https://www.bilibili.com/read/cv18631339。就是缺上拉电阻。





• 但是开发板和模块都不是我的（泪），直接找板子的主人要是了他学习时成功过的代码跑了一下：



   还得多学啊...

•

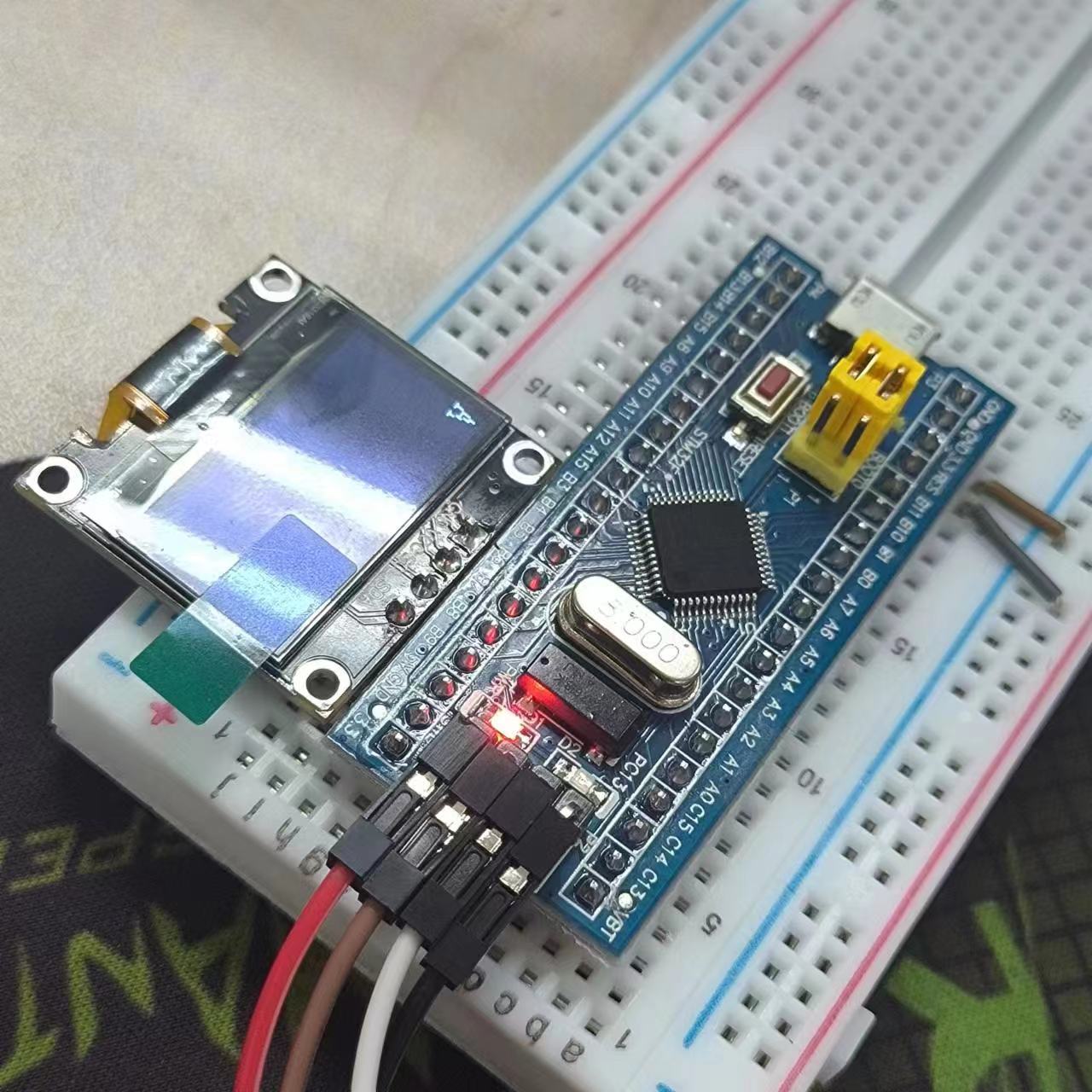

   亮了
