LED和蜂鸣器

【1】LED(低电平驱动的电路)（使用STM32的GPIO驱动LED电路）



1.  如图，LED正极（右边）接3.3V，负极（左边）通过一个限流电阻接到LED0上
2. 当LED0输出低电平时，LED两端产生电压差，会形成正向导通的电流，可以点亮LED
3. 限流电阻可以防止LED因为电流过大而烧毁，也可以调整LED的亮度
4. 一般采用低电平驱动。大部分单片机都使用了高电平弱驱动，低电平强驱动的规则

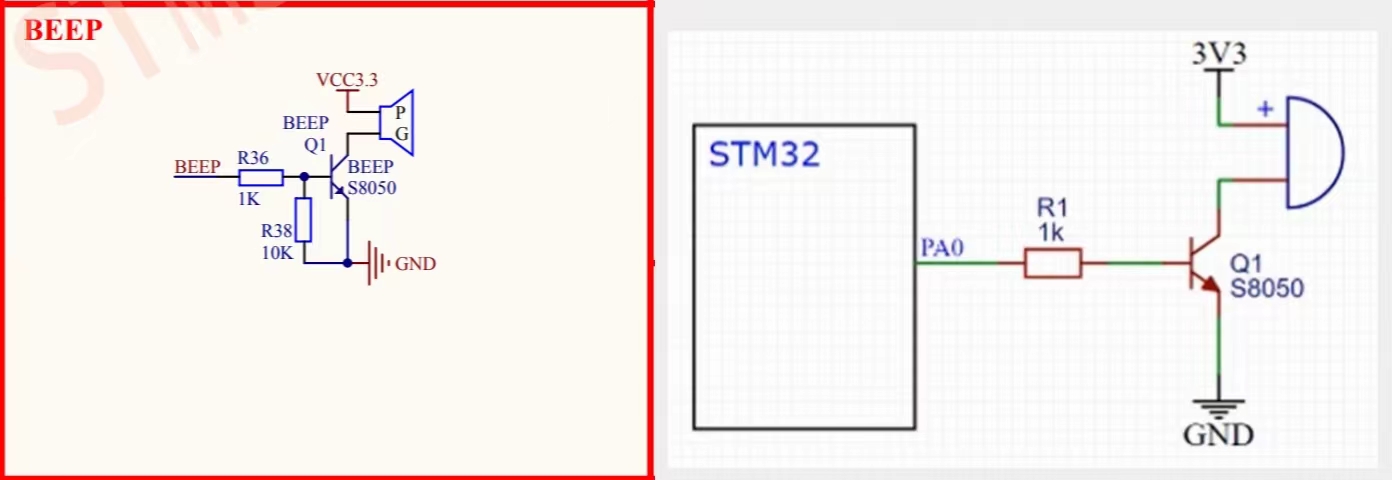

【2】蜂鸣器（NPN三极管的驱动电路）

1. 集电极与蜂鸣器相连
2. 基极在高电平导通，低电平断开
