【PSIM-1】搭建一个Buck电路

来源：https://www.bilibili.com/video/BV1k24y167dC/?spm_id_from=333.880.my_history.page.click&vd_source=08be4a3fa623b037a59b24fd3f20aced



 【1-1】新建图纸：File—>New

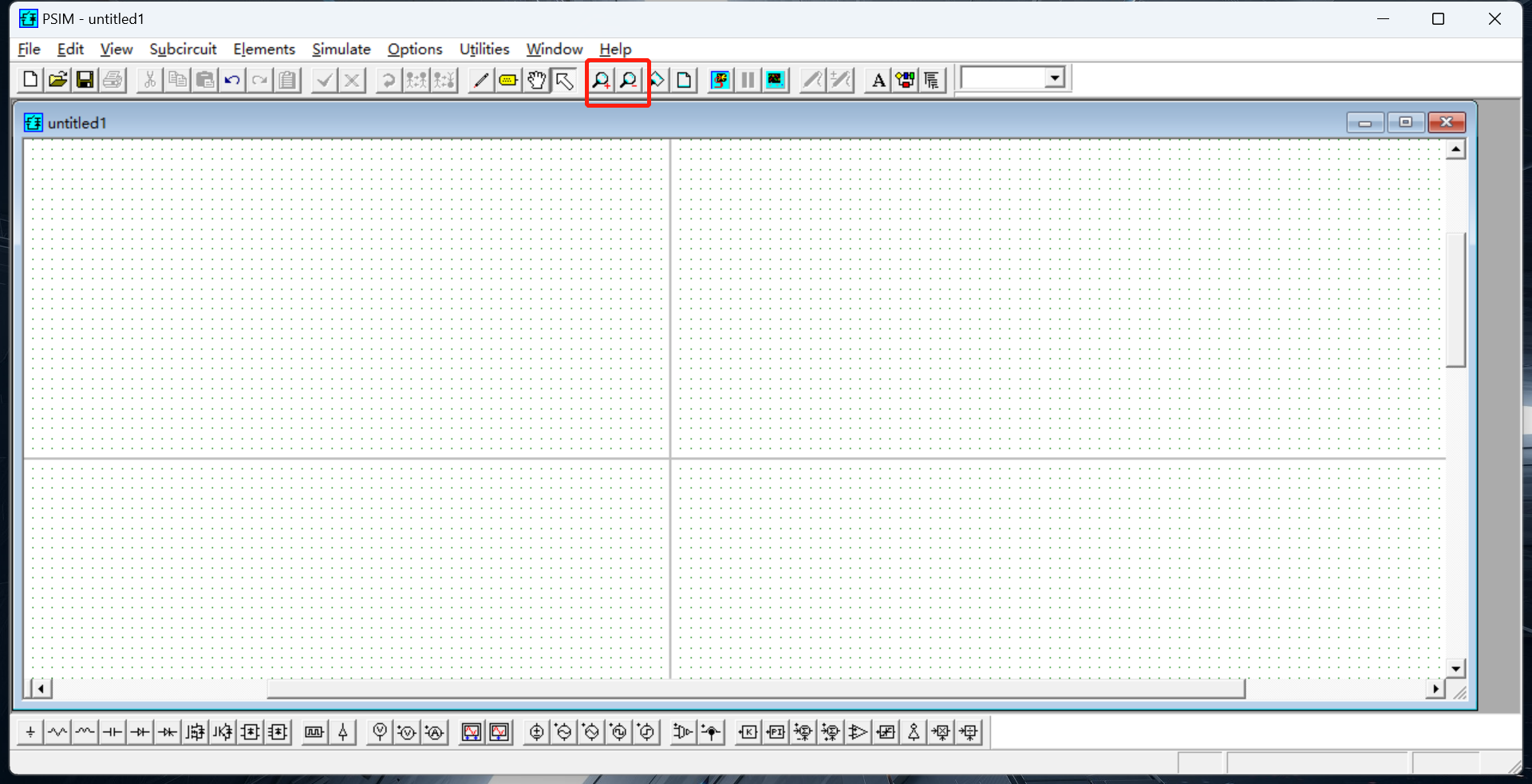

 【1-2】更改页面大小

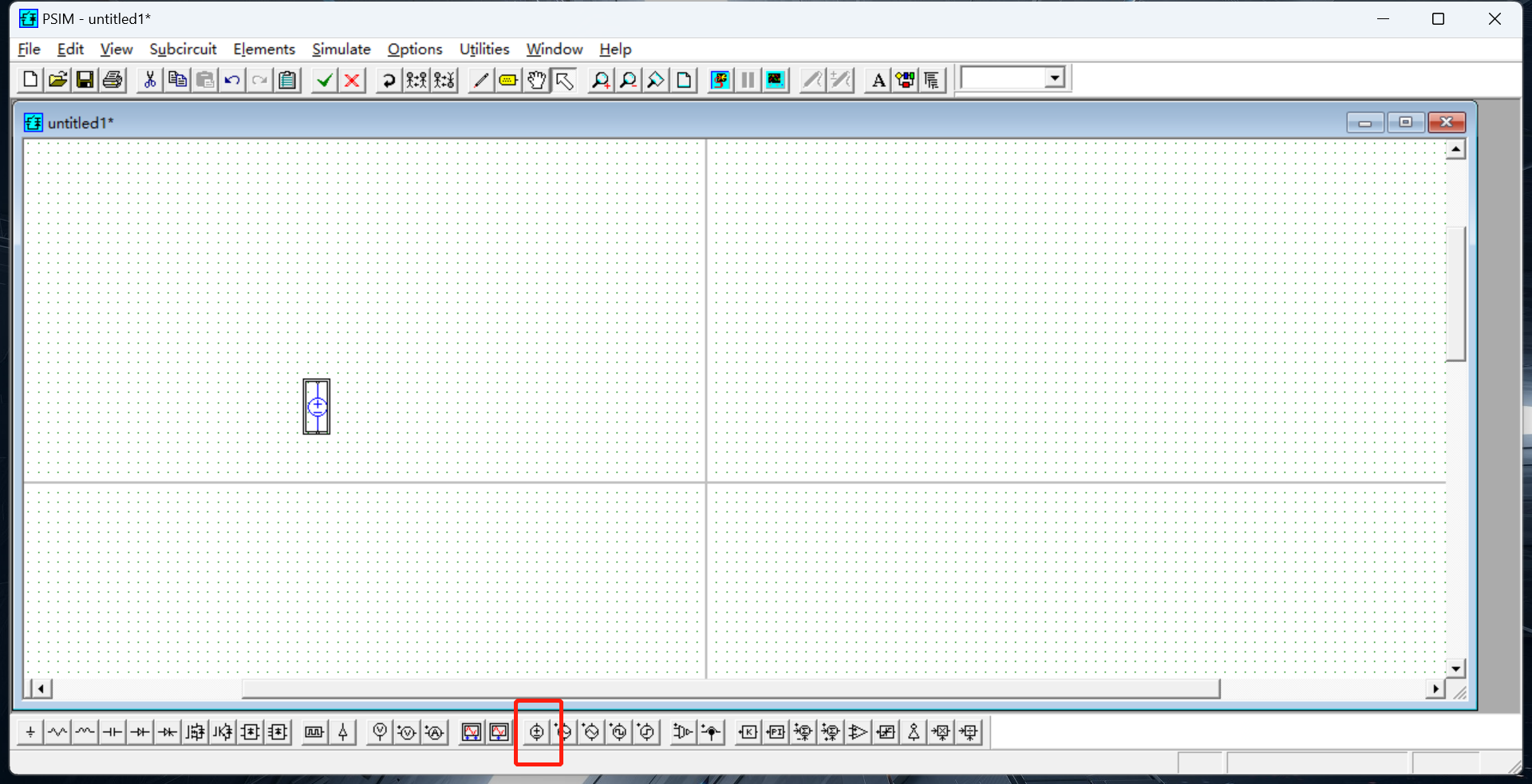

 【1-3】放入一个直流电压源，选中以后单击右键可更改器件方向，按ESC键退出放置元件状态





 【1-4】点击A(test)进行基本设置，嵌入一个文本，可以双击修改

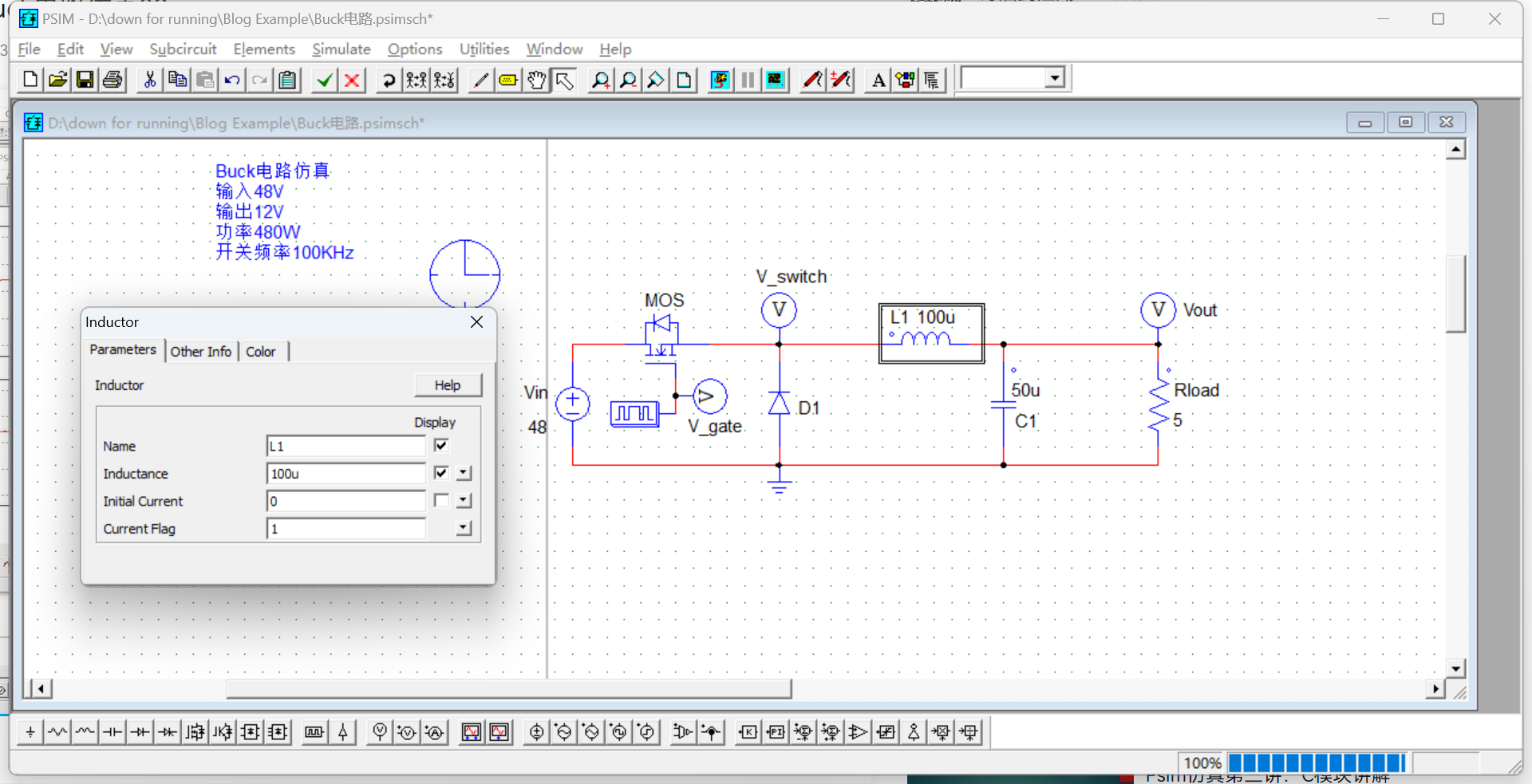

 【1-5】双击器件进行编辑

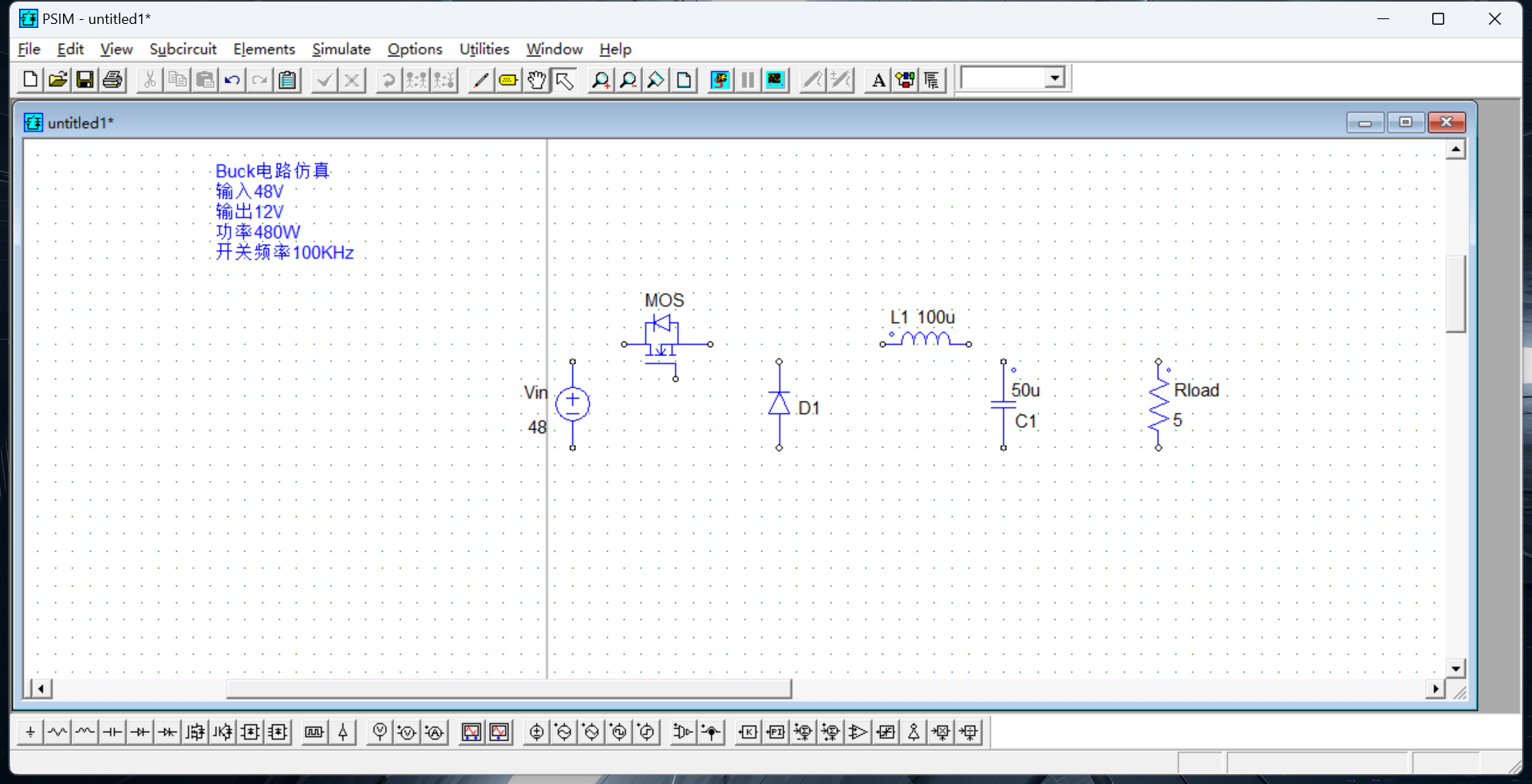

 【1-6】依次加入其他元器件

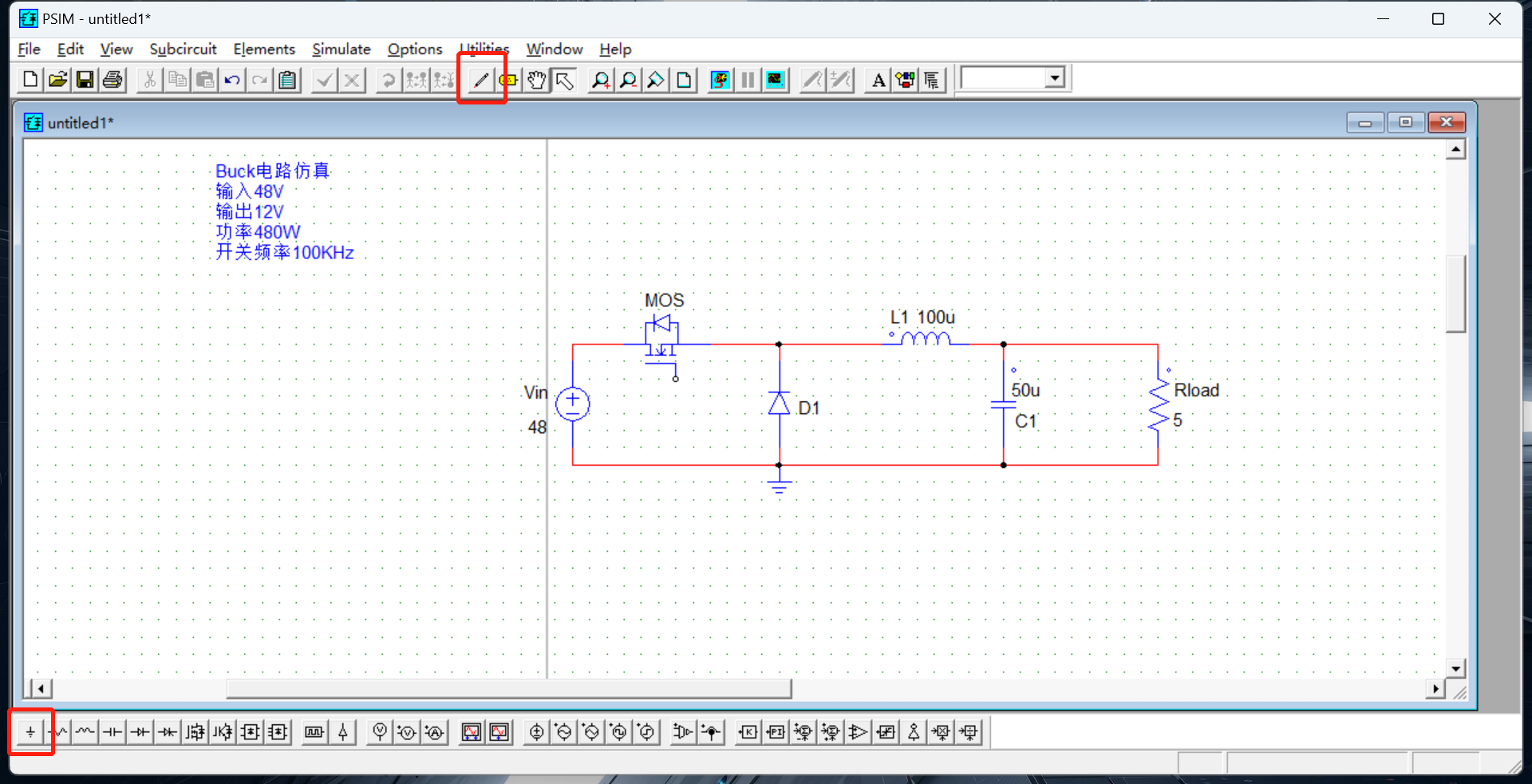

 【1-7】点击wire进行连线，再接个地

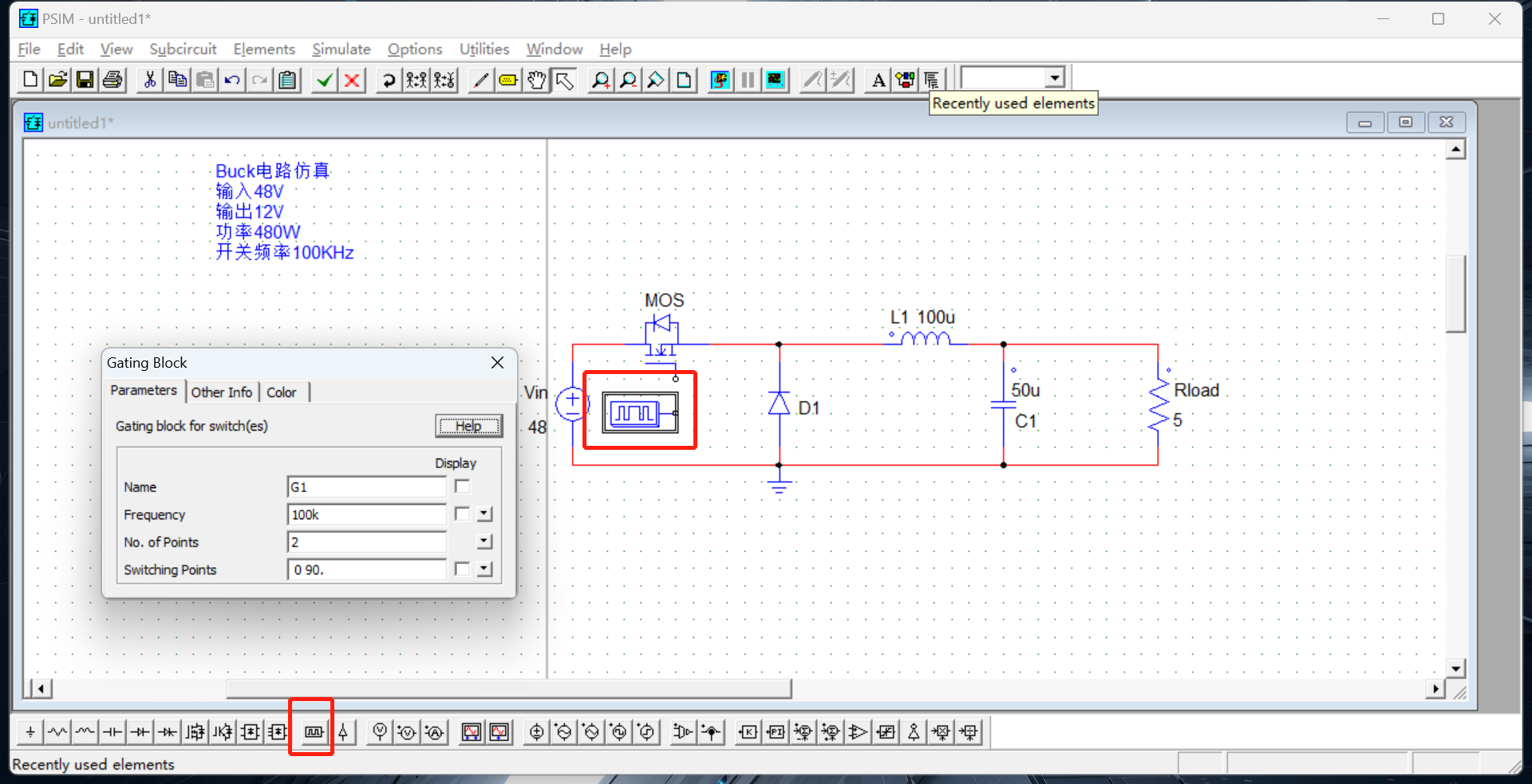

 【1-8】进一步设置，例如开关管需要一个驱动波形,添加一个电压探头

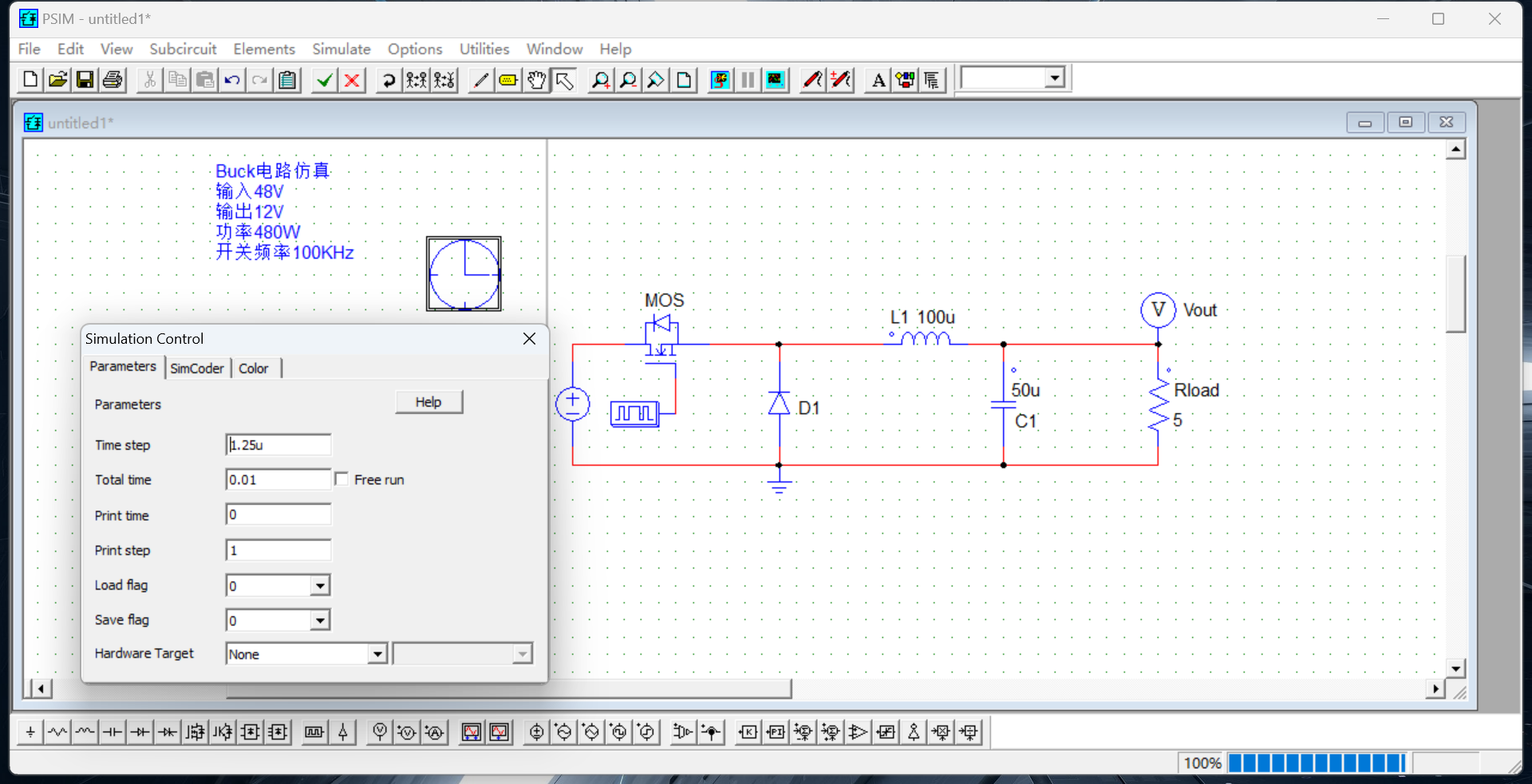

 【2】simulation control

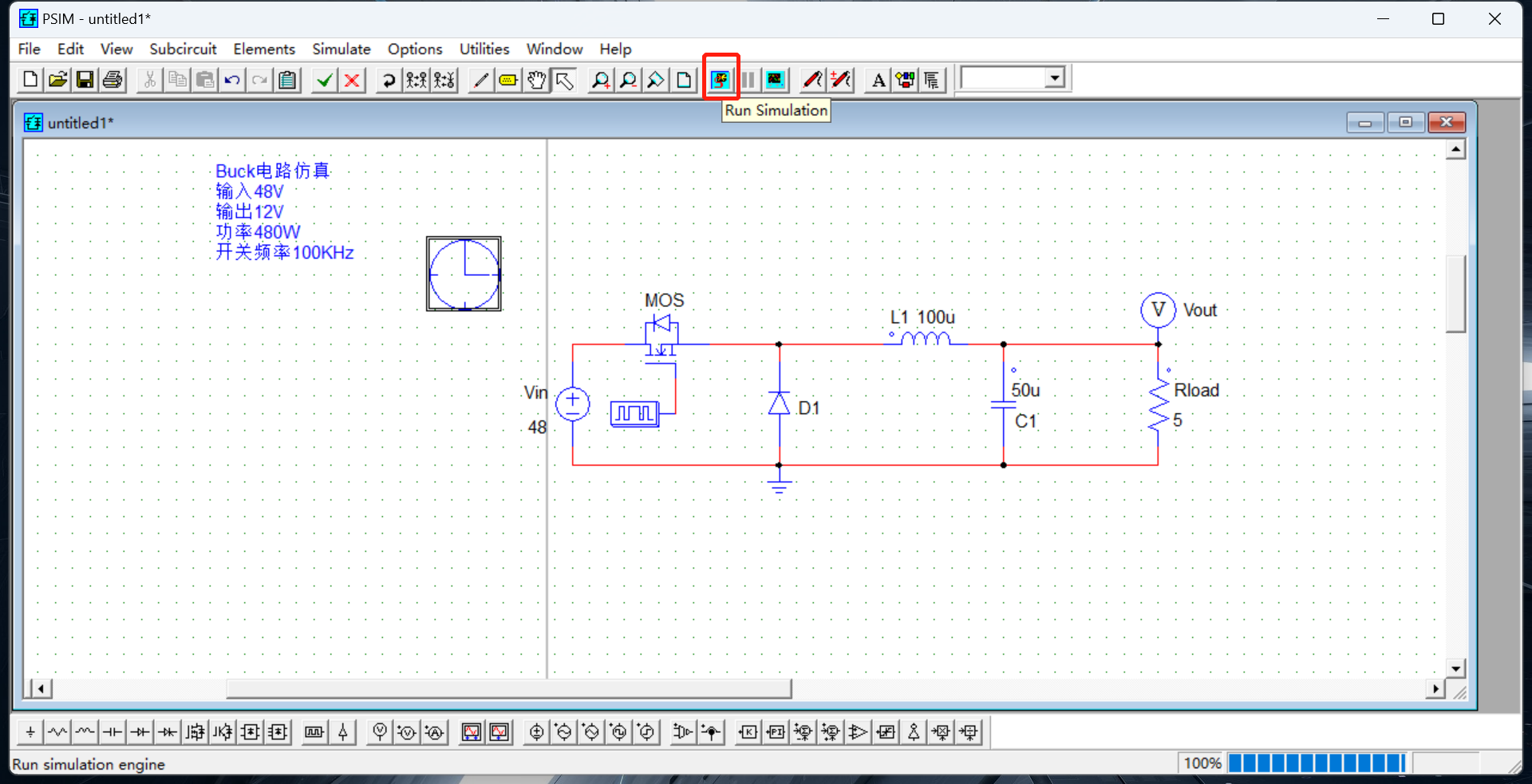

 【2-1】

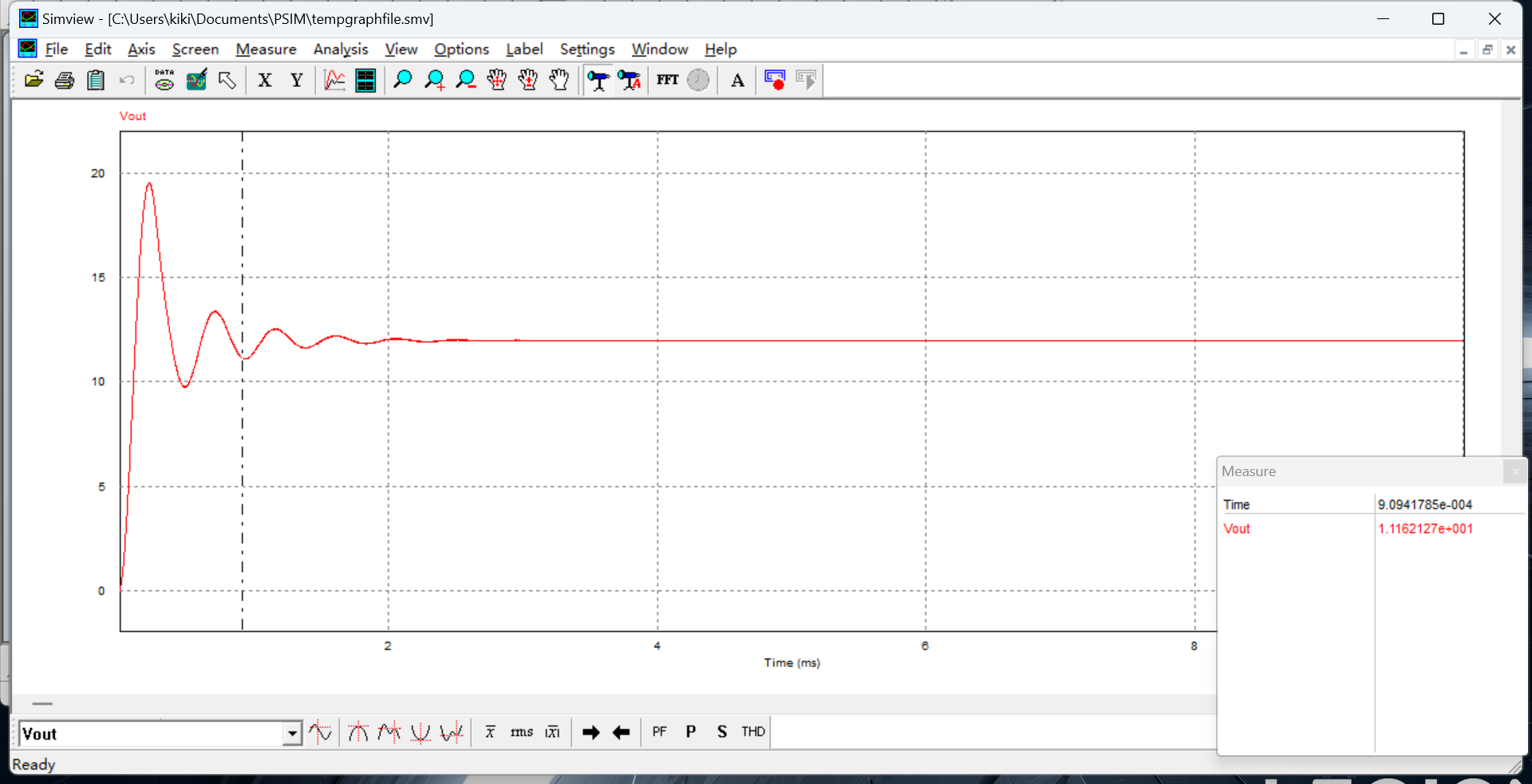

 【2-2】测试幅值

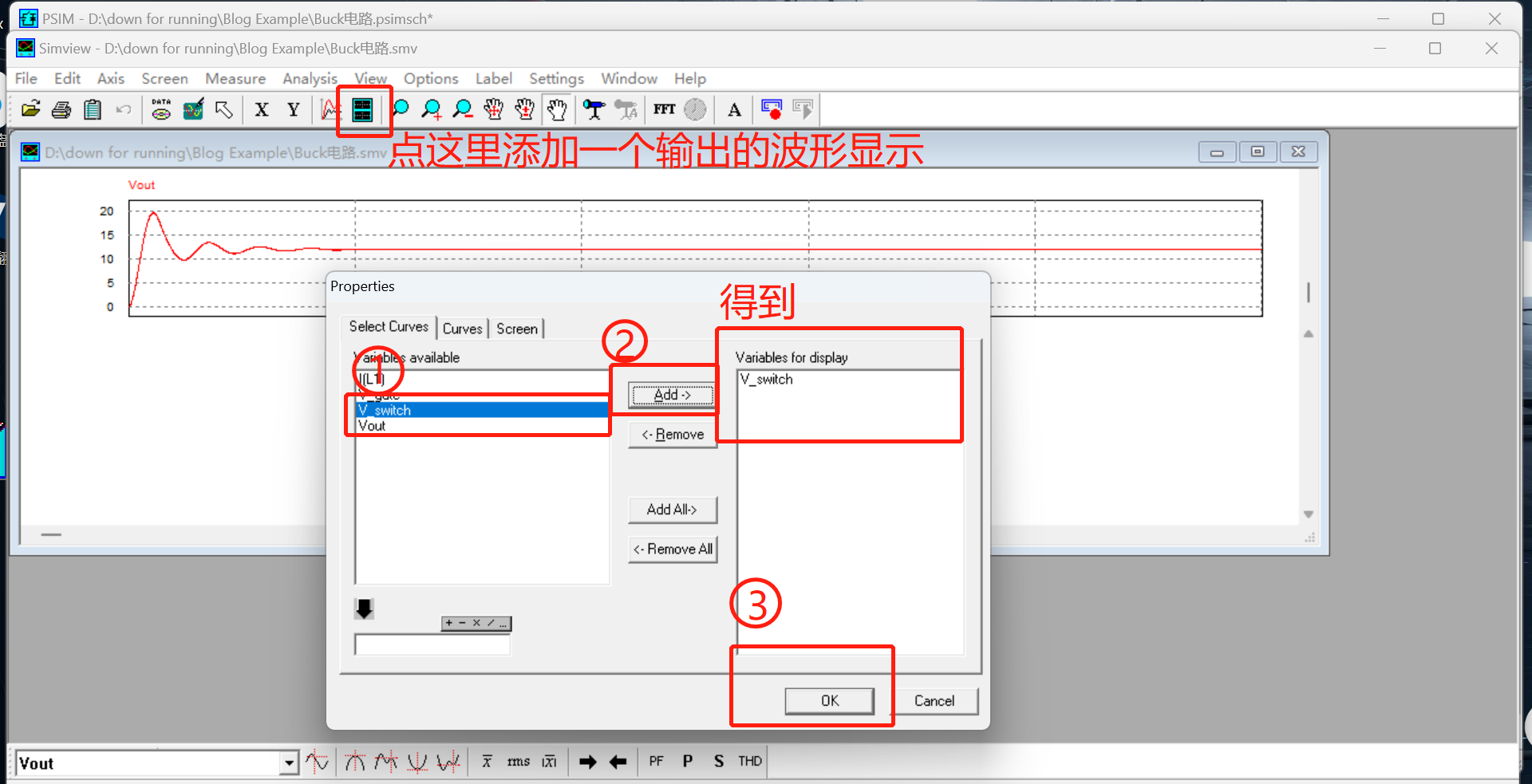

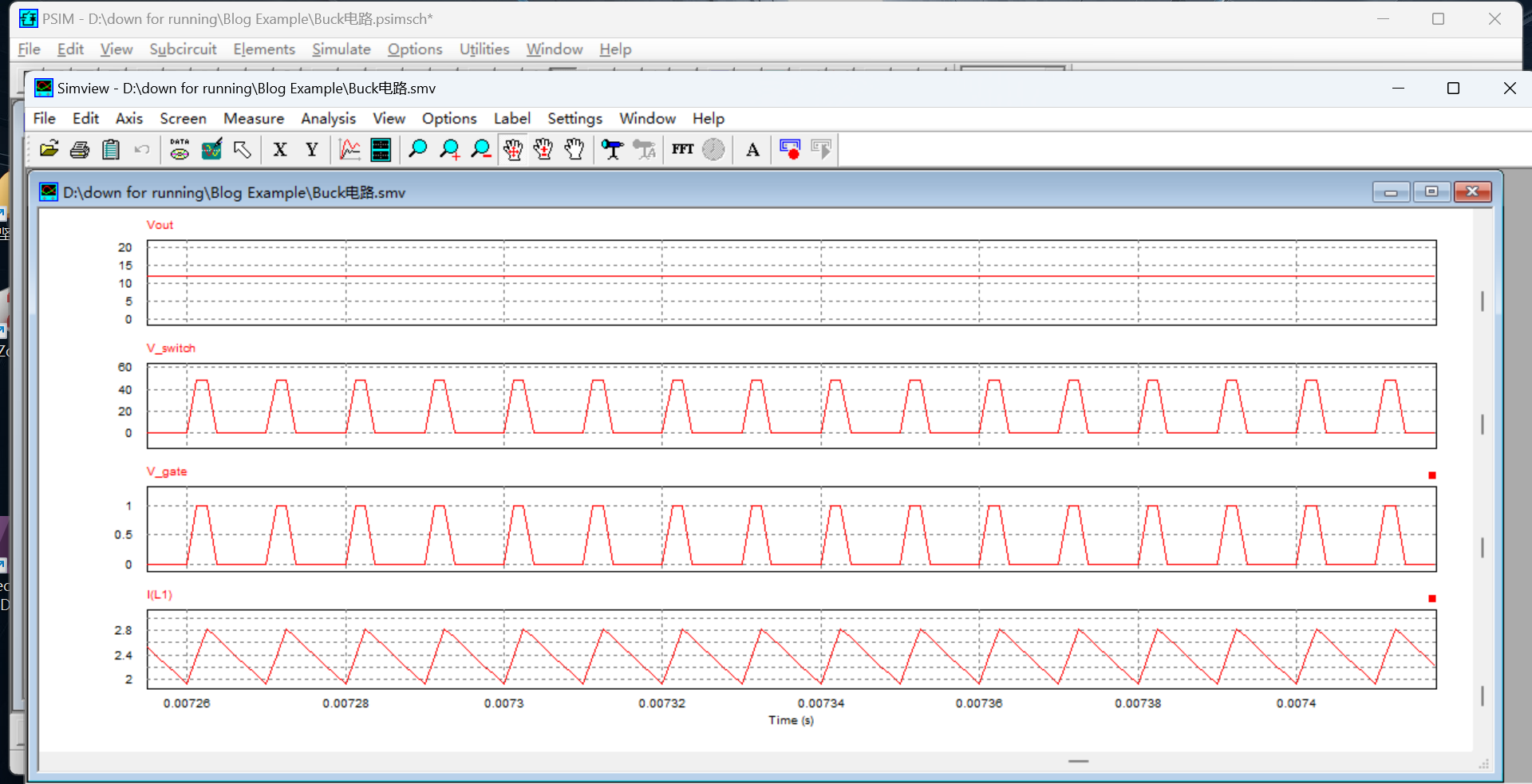

 【2-3】再加两个探头，查看开关信号/开关节点信号（可判断是否工作在最佳状态）





 【2-4】电感电流







 处于一个很丑的失真的状态



 太丑了

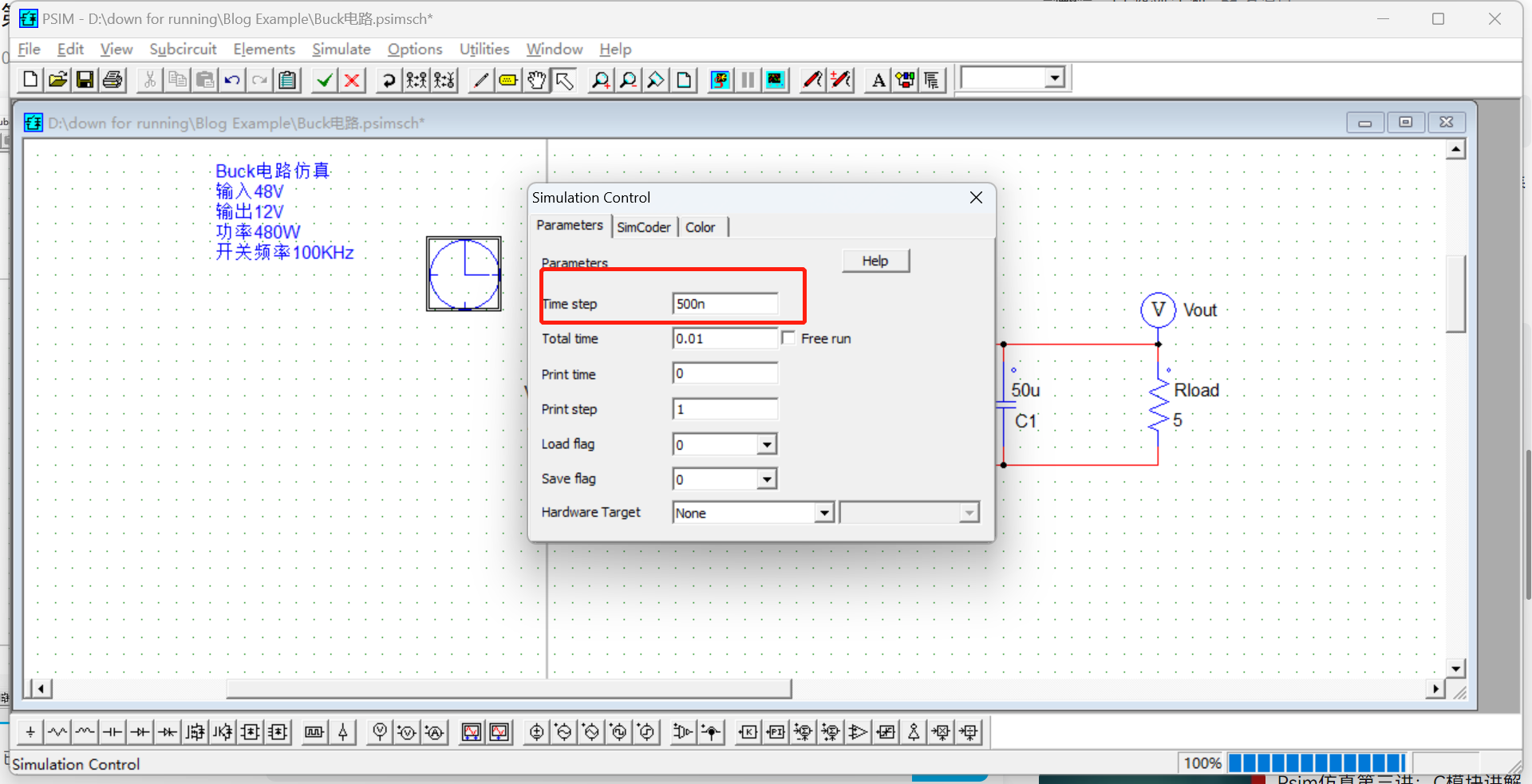

 【3】改一下simulation control设置



 有好点吧



 【4】







 按比例放大（12V到2.5V，0.21倍）

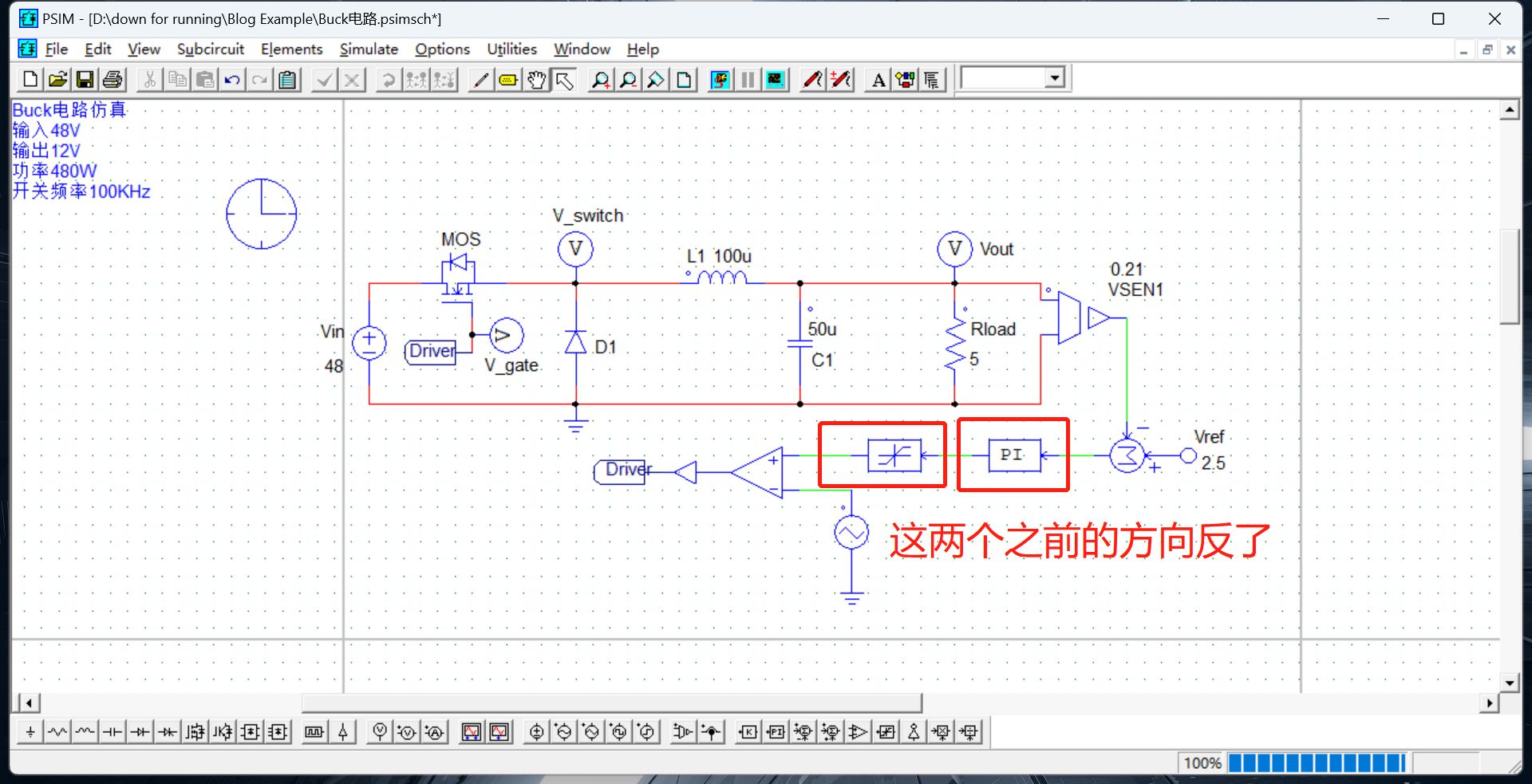

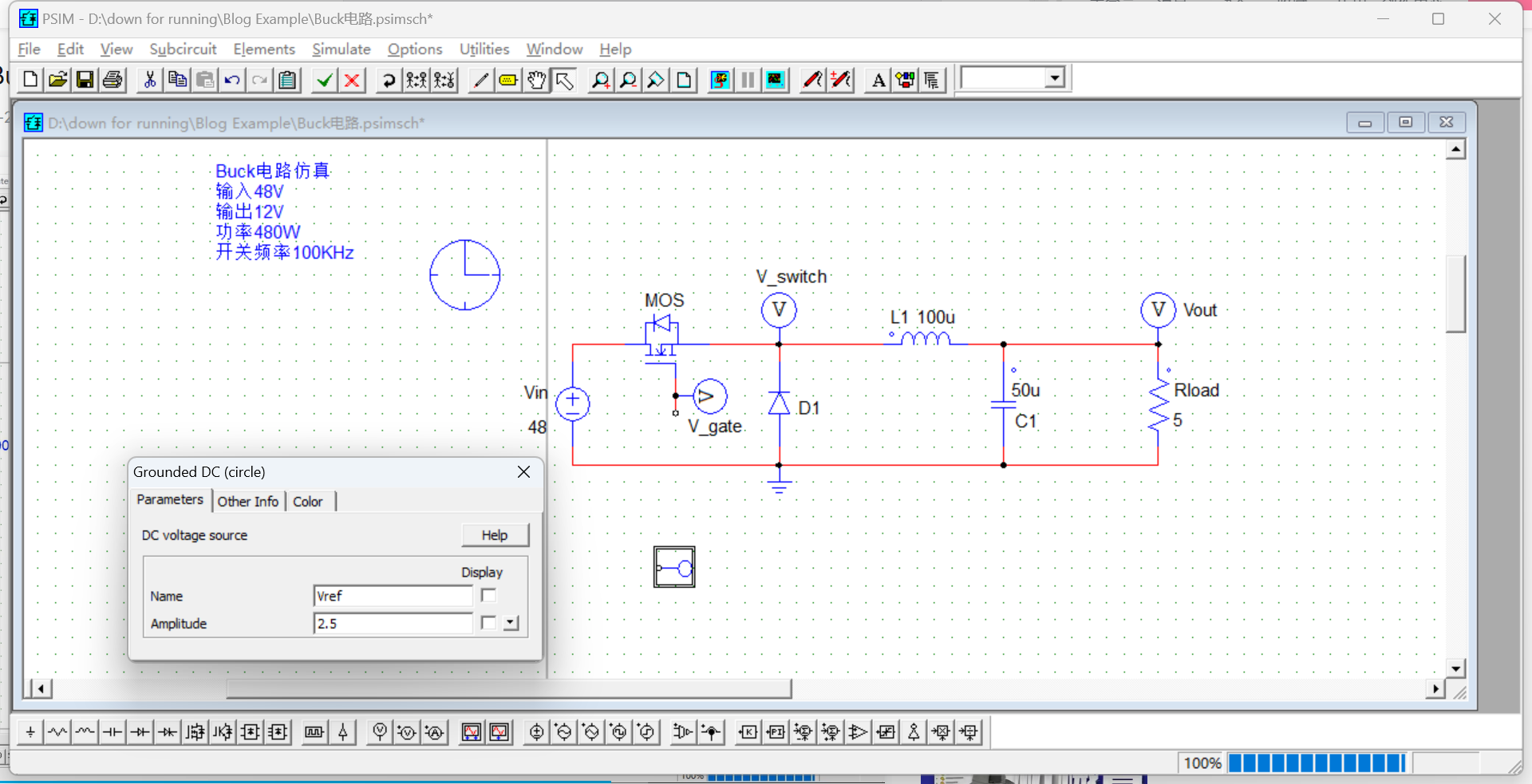

 用标准参考来做差值，参考值 - 反馈值==得到的误差值。通过PI放大，滑动调节。调节后接一个限幅器（希望幅值是10）

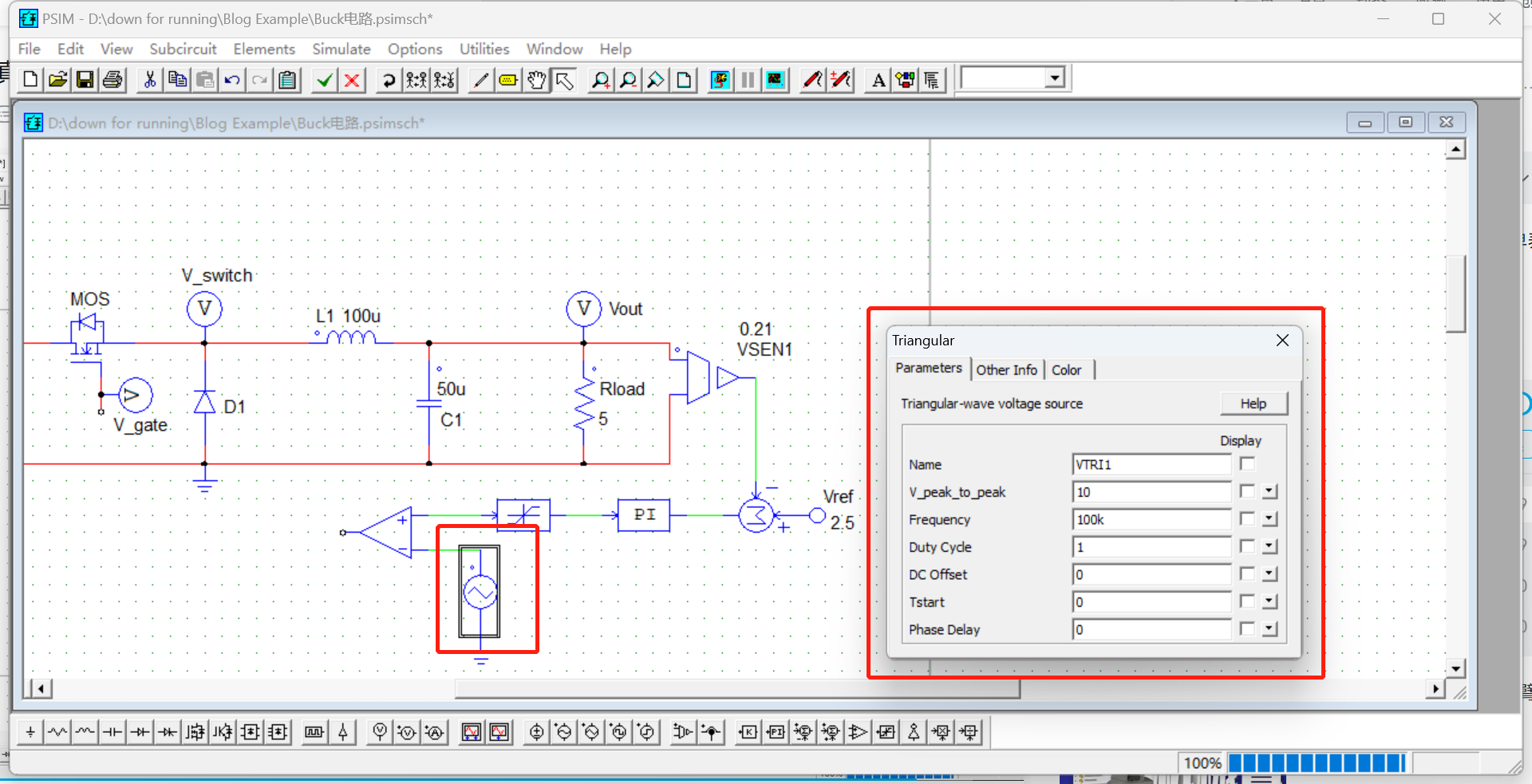

 接比较器和三角波。调制波和载波，调制产生开关信号

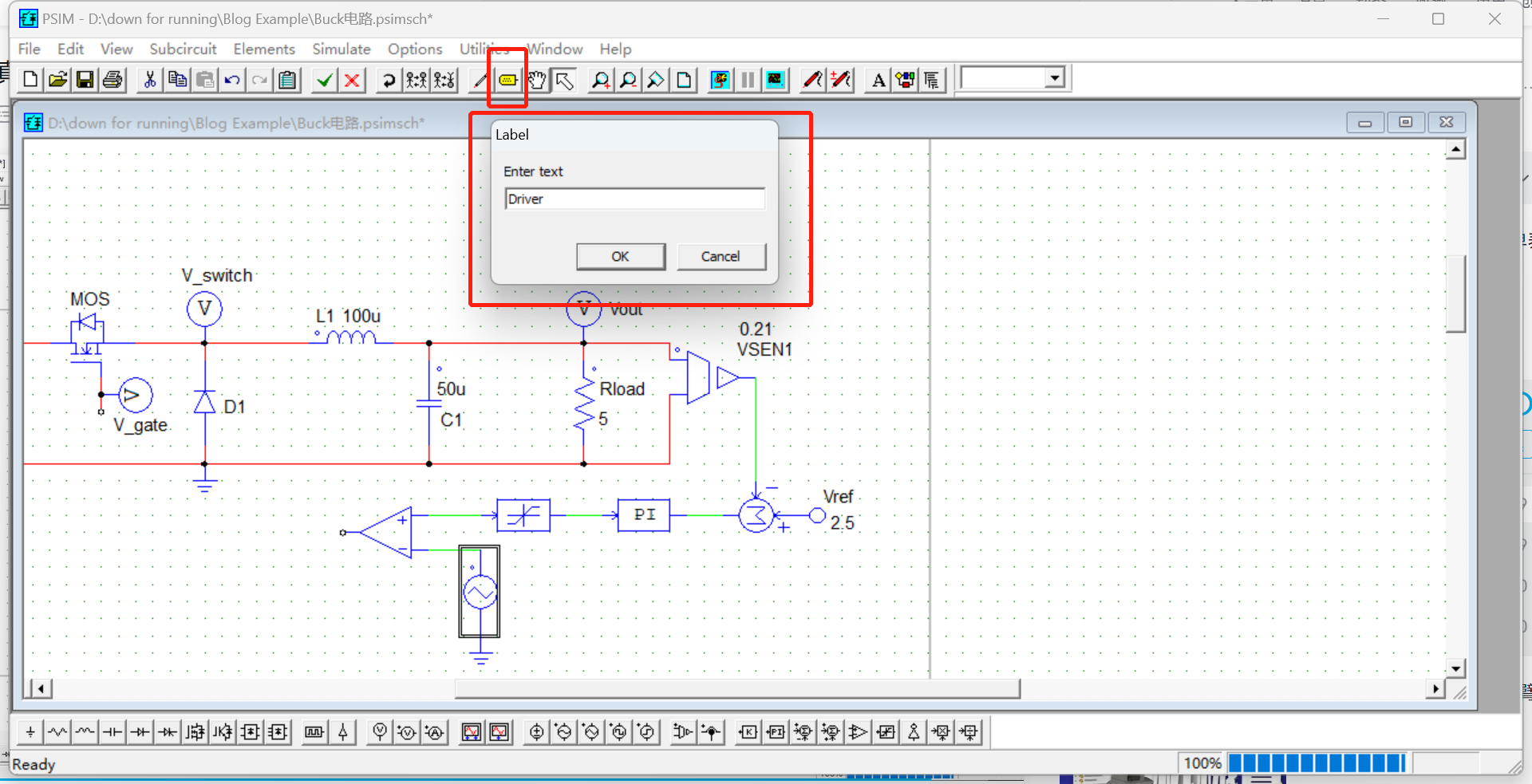

 添加网络标号



 相同的标号代表相连

 但是报错了
