BG后的BUFFER（其实就是LDO的作用）

• BUFFER作用

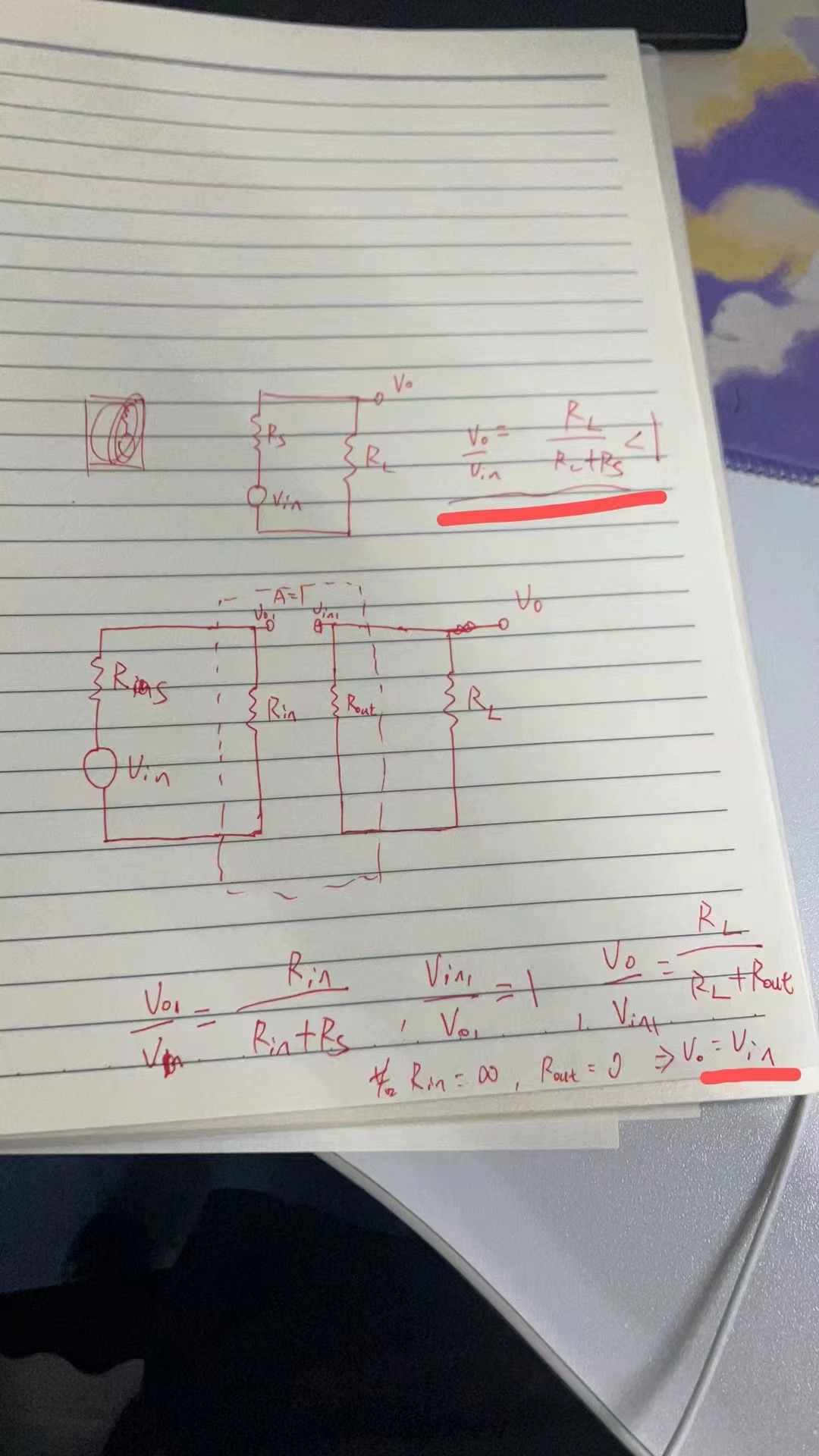

• http://t.csdn.cn/kQDps     说明了BUFFER的作用，为改变电源输入电阻大的缺点
• 而LDO，相当于是输出所求的是电流，故需要把输出阻抗加大

BG一般做成1.2V 2.5V的居多，加上BUFFER相当于加上LDO，一方面是的vref的电压抬升，另一方面提升电压的带载能力，更好地驱动后面的电路

从Vout出来的电流并不是完全完美的直线，会产生文波，为减缓纹波的幅度，会在BUFFER和下面要接电路模块之间接上电容

BUFFER的输入对管使用BJT晶体管的目的是减少在低频条件下的1/f噪声（BJT没有1/f噪声）；但是，对比于mos管，VG不流经电流，若mos作为输入对管，已经放大的输出电压通过电阻分压直接可以作为VG端的电压，且VG不会影响放大的输出电压的精准度；而对于BJT，基极VB会有电流，如果直接用放大的输出电压通过电阻分压作为VB的电压，会对已经产生的精准的输出电压产生影响，导致结果不准确，故还需要另做两个电流源补偿基极所需要的电流，以避免对已放大的输出电压的损耗。

　



• 与传统LDO的对比

在传统的LDO中，外部会接一个调整管在用电阻分压形式反馈回输入，而现设计电路没有外部的调整管，原因在于，此次设计的电路输出电流除了抽出供给下一级外，收到外部电路的扰动（因为后面接的是纯电容的负载，电流可能往上走也可能往下走），导致输出电压不精准，故可能还需要抽回电流流入BUFFER运放本身。

而传统的调整管只能供给下一级，而不能抽回电流，仅作为供电用，对于抽回的能力不在乎。

• 输出电压的值从哪得到

因为设计的运放近乎理想，故采用的是“虚短虚断”，用vin/R得到的电流与R总相乘得到vout

• 能把反馈断开分析电路吗？

不能，拿LDO举例，当环路断开时，即使正负输入端都设置为vref的值（相当于设置成为开环），输出电压的大小也变的不确定，因为差分转单端的运放内部存在失调，在高增益的情况下，（1mV的误差经过放大也会导致10V的误差变化）就会导致晶体管工作状态不对。（但是，在低增益的情况下，可以用此方式观察晶体管的工作状态）

• 调整管的工作状态

与所接负载大小有关，如果闭环仿真时，100mA时，管子是工作在饱和区，1mA时，是工作在亚阈区的(调整管的跨导强烈依赖负载电流，故跨导对负载电流十分敏感)

调整管工作状态不确定
