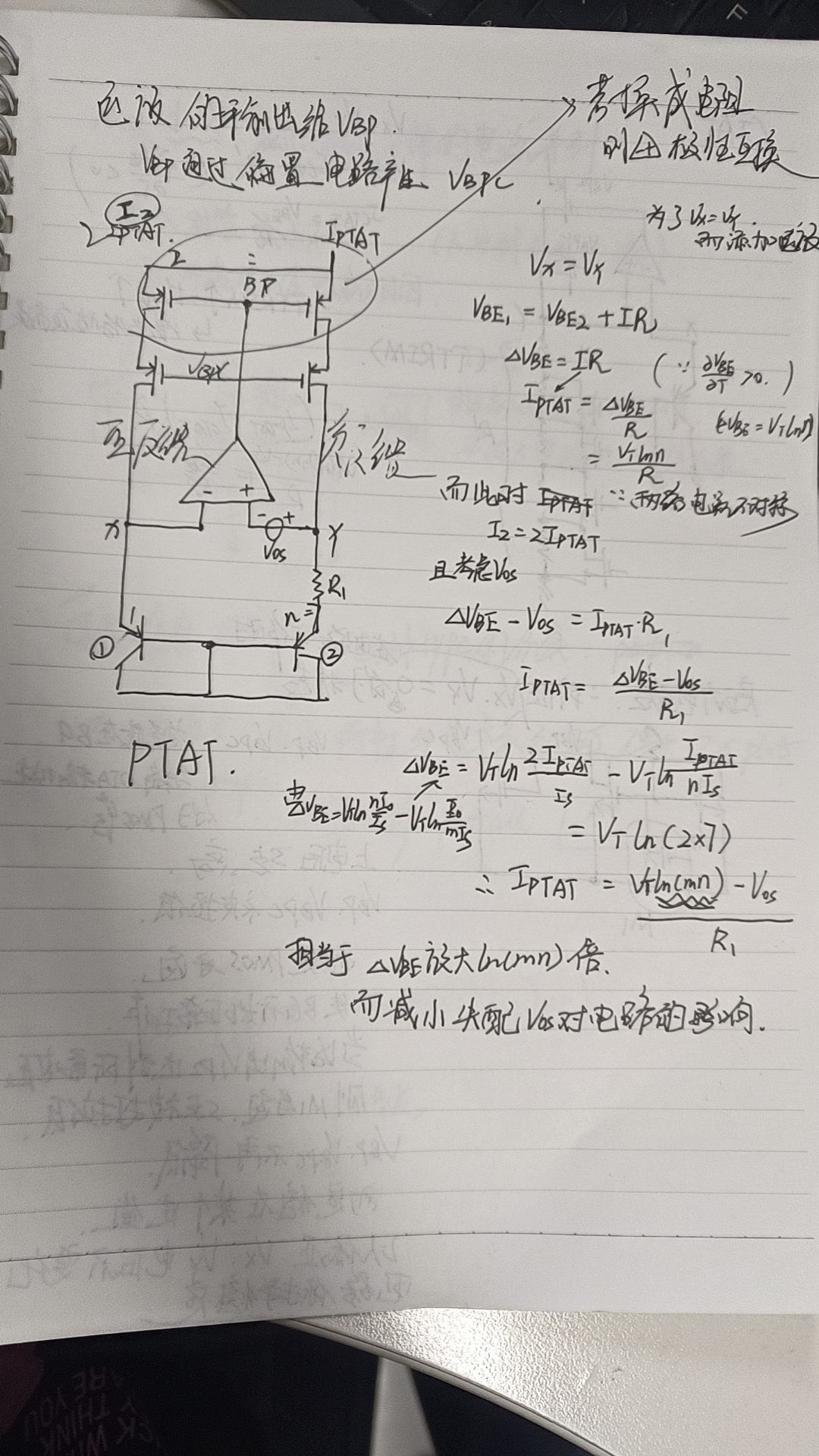

带隙

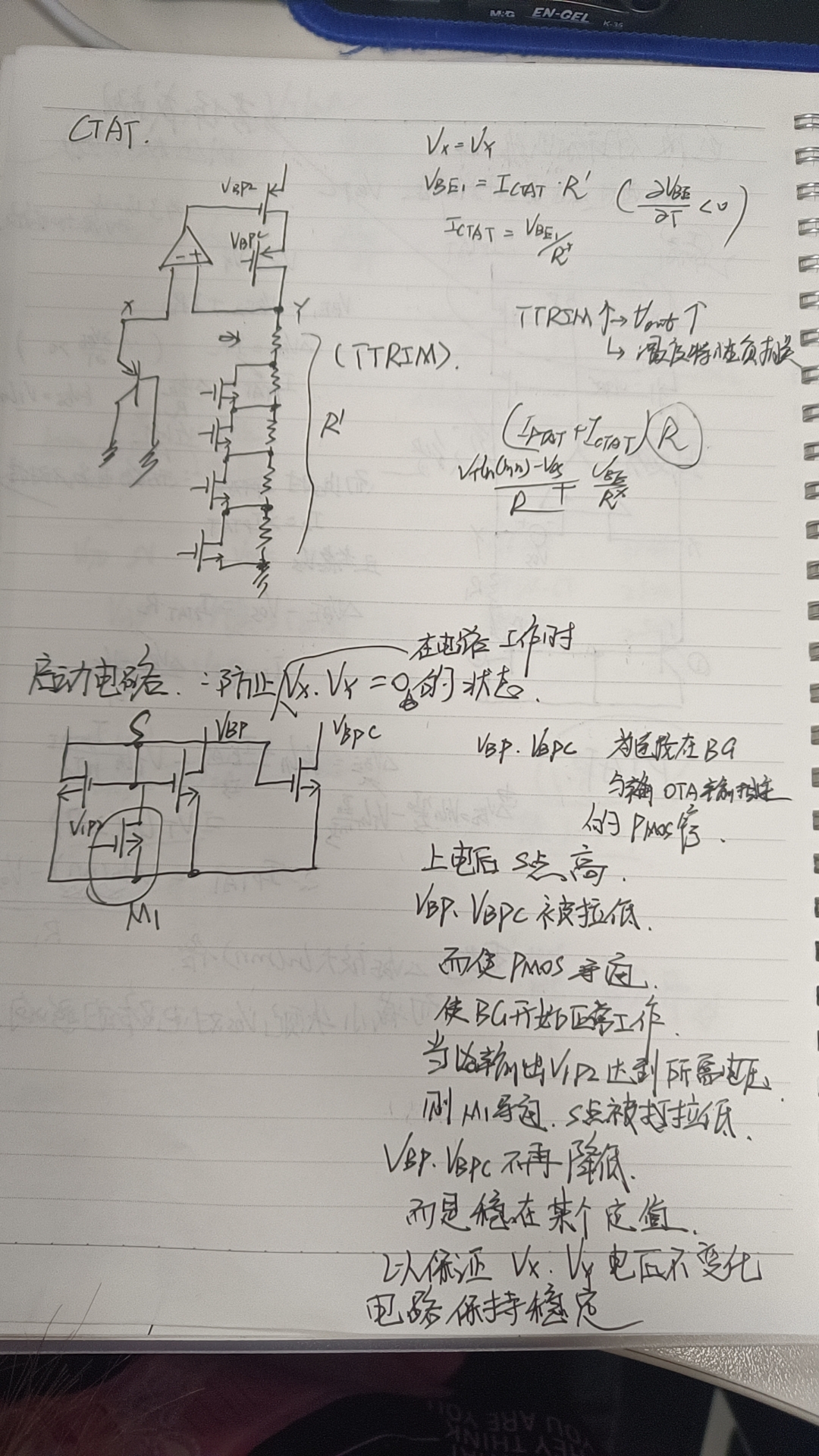

启动电路

带隙基准电压(四)-自启动电路_专栏_易百纳技术社区 (ebaina.com)

mos电路栅极不做输出

MOS管的三种基本电路 (qq.com)

mos管的亚阈值状态

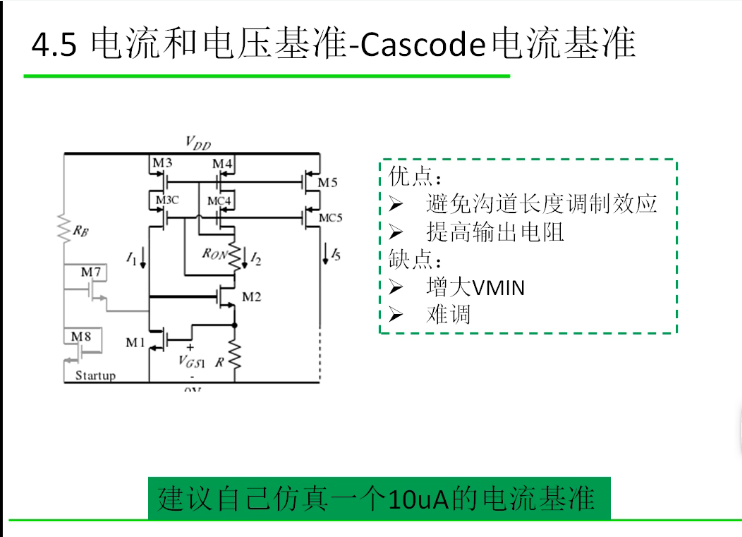

cascode电流基准

带隙电源抑制比的改善方式

增加环路增益、增加电源到输出的输出阻抗（增大MOS管的L）；复杂的考虑采用一些新的结构。

使用cascode电流镜、微电流源技术等

带隙中运放

　　相位裕度

相位裕度可以看作是系统进入不稳定状态之前可以增加的相位变化，相位裕度越大，系统越稳定，但同时时间响应速度减慢了，因此必须要有一个比较合适的相位裕度。

　　增益

rout就是如此，它是在直流工作点确定的。每个vgs就对应了一个rout，rout并不是实际的电阻，它是为了表征沟道调制效应引入的电阻。ron就是实际的电阻，就是源端的电压除以电流得到的电阻。

mos管参数中的ron和rout
ron：大信号情况下的电阻，直流电阻，或者是导通电阻，其值，ron=VDS/IDS，（大写指的是直流，小写是交流，大小写混合是交直流，学电路的时候应该有介绍）

rout：小信号情况下的电阻，交流输出电阻，rout=1/gds。

带隙基准包括两回路：正反馈回路和负反馈回路。电路要稳定就需要负反馈增益大于正反馈增益，STB仿真需要验证的就是这点，所以你需要做的是断开两个回路的公共节点进行环路稳定性仿真。
