运放知识

失配（电流镜）

电流镜失配总结 - Analog/RF IC 设计讨论 - EETOP 创芯网论坛 (原名：电子顶级开发网) -

模拟IC设计中的失配(二)：失配对电路性能的影响与失调电压的计算 - 知乎 (zhihu.com)

运放失调电压改善、五管放大器 - Analog/RF IC 设计讨论 - EETOP 创芯网论坛 (原名：电子顶级开发网) -

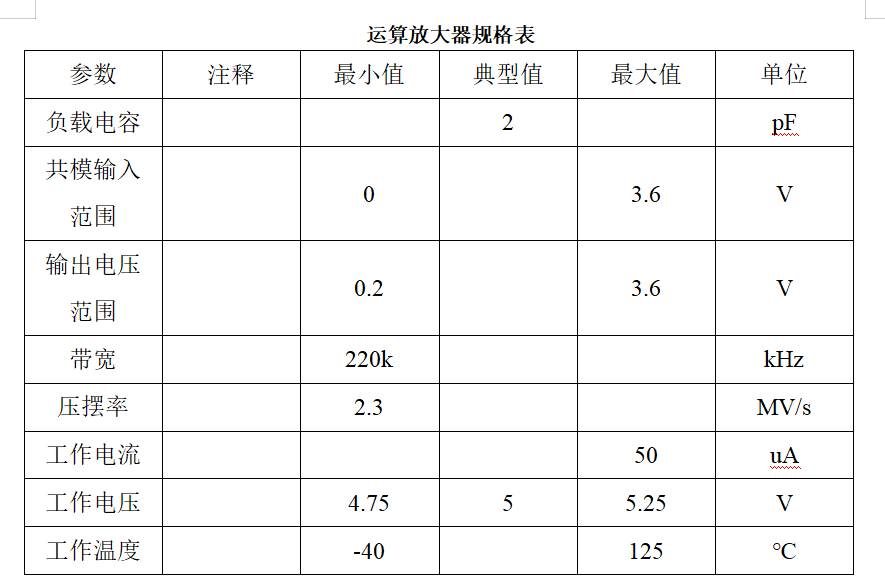

带宽 增益 压摆率

电流＞SR*CL

AV=gm*RD

gm≈I^(1/2)

RD≈1/I

AV故与I成反比

GBW=gm/(2πCL)与I成正比

输入共模范围

输入共模范围用常规检测方法不准确的话，可以采用观察AV和输入vip的变化关系，可用参数扫描的方式

具体方法为 用计算器value求出固定vip值的增益，后对vip设置范围进行扫描



 带宽的衡量标准

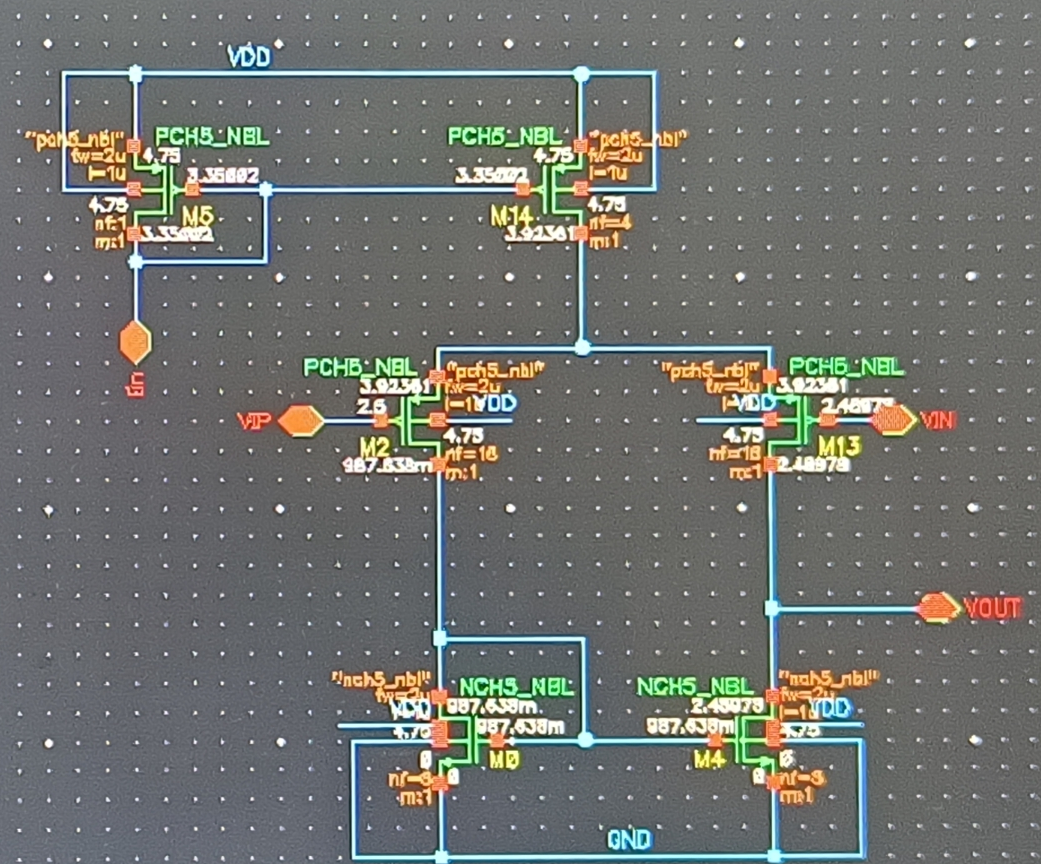

对于一个简单的一级五管运放，增益一般在40~50左右，而其-3db带宽在20~30db为佳

(81条消息) (模电笔记三)增益之电压增益,功率增益和放大倍数_电压增益和功率增益的关系_蓝天澈水的博客-CSDN博客

举个例子来说，如果我们需要一个增益带宽积为100MHz的放大器，而其增益为20dB，那么我们可以通过以下计算来确定它的带宽：
带宽 = 增益带宽积 ÷ 增益 = 100MHz ÷ (20dB/20) = 5MHz

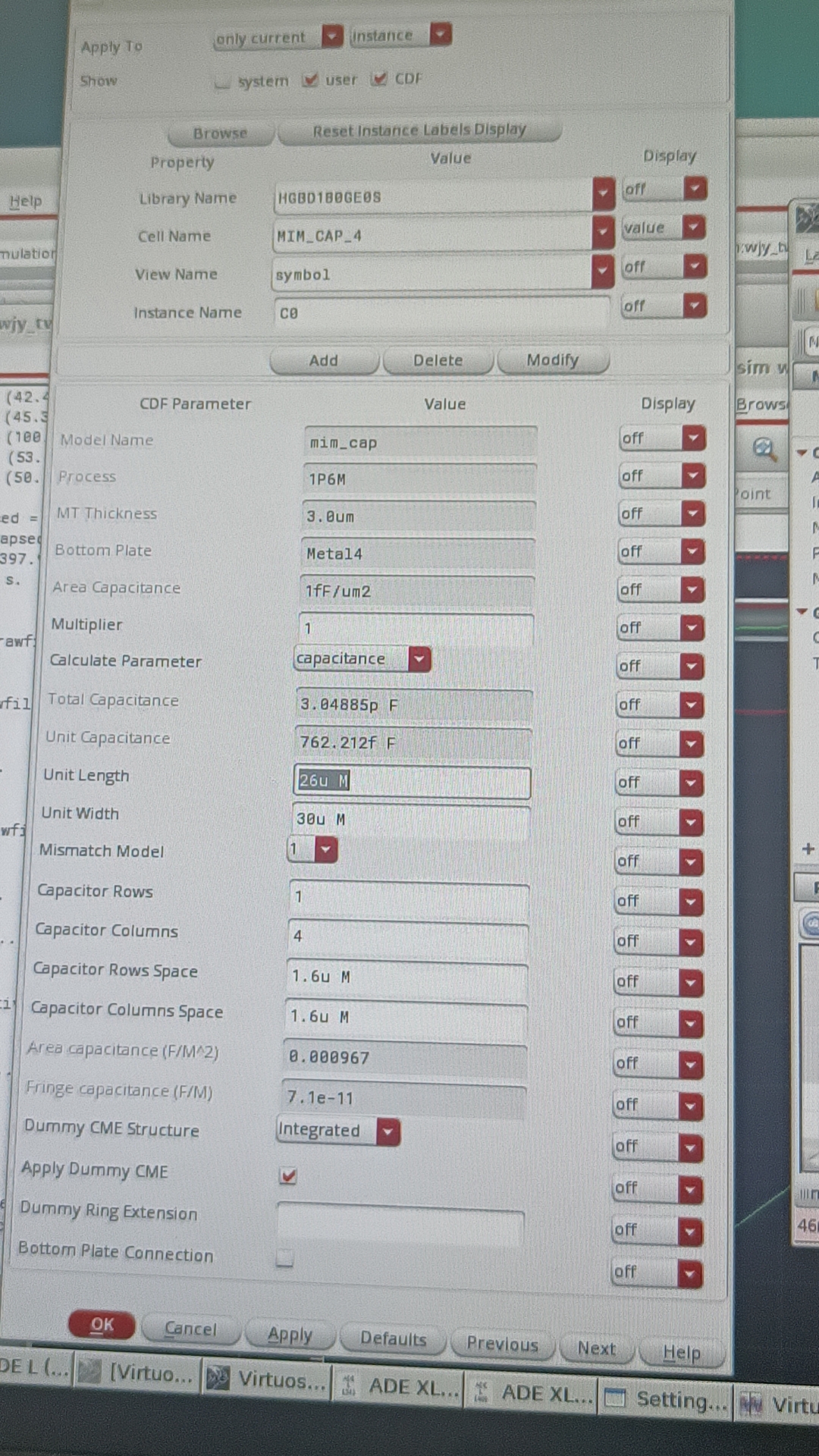

 电容设置

 增益裕度和相位裕度的理解 - 知乎 (zhihu.com)

相位裕度和增益裕度 - 百度文库 (baidu.com)

增益裕度越大越好，相位裕度需要衡量考虑
