数字电路模拟及课堂检测

前言
知识点：本次大作业为数字电路模拟程序，主要知识点包括基础逻辑门包括与 、 或 、 非 、异或 、同或的逻辑实现；扩展元件三态门、译码器、数据选择器 、 分配器的控制逻辑与多引脚管理；面向对象设计包括抽象基类、子类继承、工厂模式；信号传播的循环更新机制解决元件依赖的信号传递。第一次以 “单一元件的逻辑实现” 和 “简单信号传递” 为主，题量适中、难度偏基础，第二次从 “单一逻辑” 延伸到 “控制逻辑、编码 / 解码规则、多状态输出”，题量增加的同时，难度呈阶梯式上升 —— 不仅需要理解元件的硬件逻辑，还要处理更复杂的引脚映射、信号同步问题。
难度及题量：第一次大作业核心难度集中在 “逻辑门的输入引脚遍历 + 输出计算”，以及 “信号从输入引脚到元件的传递”—— 比如与门需要遍历所有输入引脚、判断是否全 1；异或门需要检查两个输入引脚是否都有信号。整体难度偏 “理解逻辑 + 代码实现”，无额外规则负担，第二次对应新增的 4 类复杂元件，题量围绕元件独特规则做针对性验证，难度升级为 “多引脚规则 + 多状态输出 + 交叉依赖” 的复合挑战，既衔接基础又训练多约束下的拆解能力，适配知识掌握的节奏。

设计与分析
第一次大作业：第一次大作业聚焦5 类基础逻辑门与、或 、非 、异或 、同或的模拟，核心要求包括：元件命名规则：与 / 或门为 “标识符 (输入引脚数)+ 编号”，非 / 异或 / 同或门为 “通识符 + 编号”；信号规则：输入引脚信号不全则忽略元件，输出仅 0/1 两种状态；输出规则：按元件类型与→或→非→异或→同或、同类型按编号排序输出有效元件的输出引脚电平。题目共 6 个测试用例，前 5 个验证基础 / 组合逻辑，第 6 个考察 “输入不全忽略元件” 的边界场景，整体聚焦 “单一逻辑实现 + 简单信号传递”

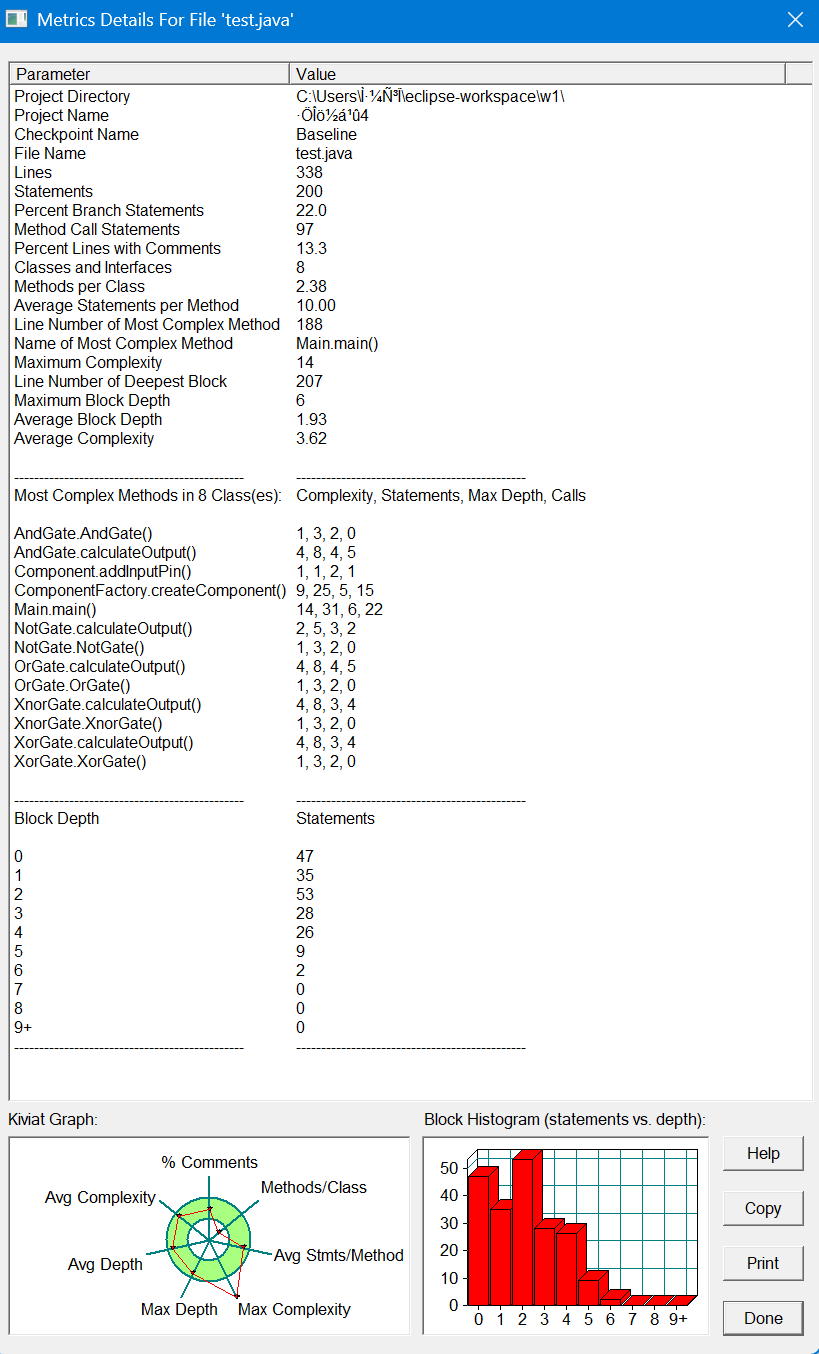

基于SourceMonitor的源代码分析

从中可以得到：代码共 338 行、200 条语句，包含 8 个类（抽象类 + 5 个逻辑门子类 + 工厂类 + 主类），类与方法分布符合单一职责（平均每类 2.38 个方法、每方法 10 条语句）。复杂度上，Main.main()是核心复杂点（复杂度 14、语句 31、块深度 6），因聚合了输入解析、信号传播、计算、输出全流程，嵌套层级较多；而逻辑门子类（如AndGate）复杂度≤4，仅负责单一逻辑。注释占比仅 13.3%，关键模块说明不足；ComponentFactory.createComponent()因多分支正则匹配，复杂度达 9。整体看，代码功能完整、基础模块简洁，但主方法聚合度过高、注释覆盖率低，后续需拆分main()、补充注释、优化工厂类逻辑，以提升维护性与可读性。
第二次大作业：第二次大作业是升级后的数字电路模拟程序，基于面向对象架构适配基础与扩展共 9 类元件。核心设计上，通过ComponentType枚举统一管理元件类型，抽象类Component新增引脚信号映射、输出有效性标识及分层抽象方法，实现逻辑计算与格式输出解耦。元件层保留基础逻辑门核心逻辑，扩展三态门、译码器等元件，精准匹配其控制条件与输出规则；工厂类新增 4 类元件正则匹配规则，遵循开闭原则。主程序重构信号处理流程，通过三步闭环实现信号传播、引脚同步与输出计算，新增连接映射提升通用性，结果分类排序适配 9 类元件输出要求。代码亮点是高扩展性与规则精准适配，潜在优化点在于降低工厂类分支复杂度、补充核心逻辑注释，整体是需求驱动重构的典型案例，工程实践价值较高。

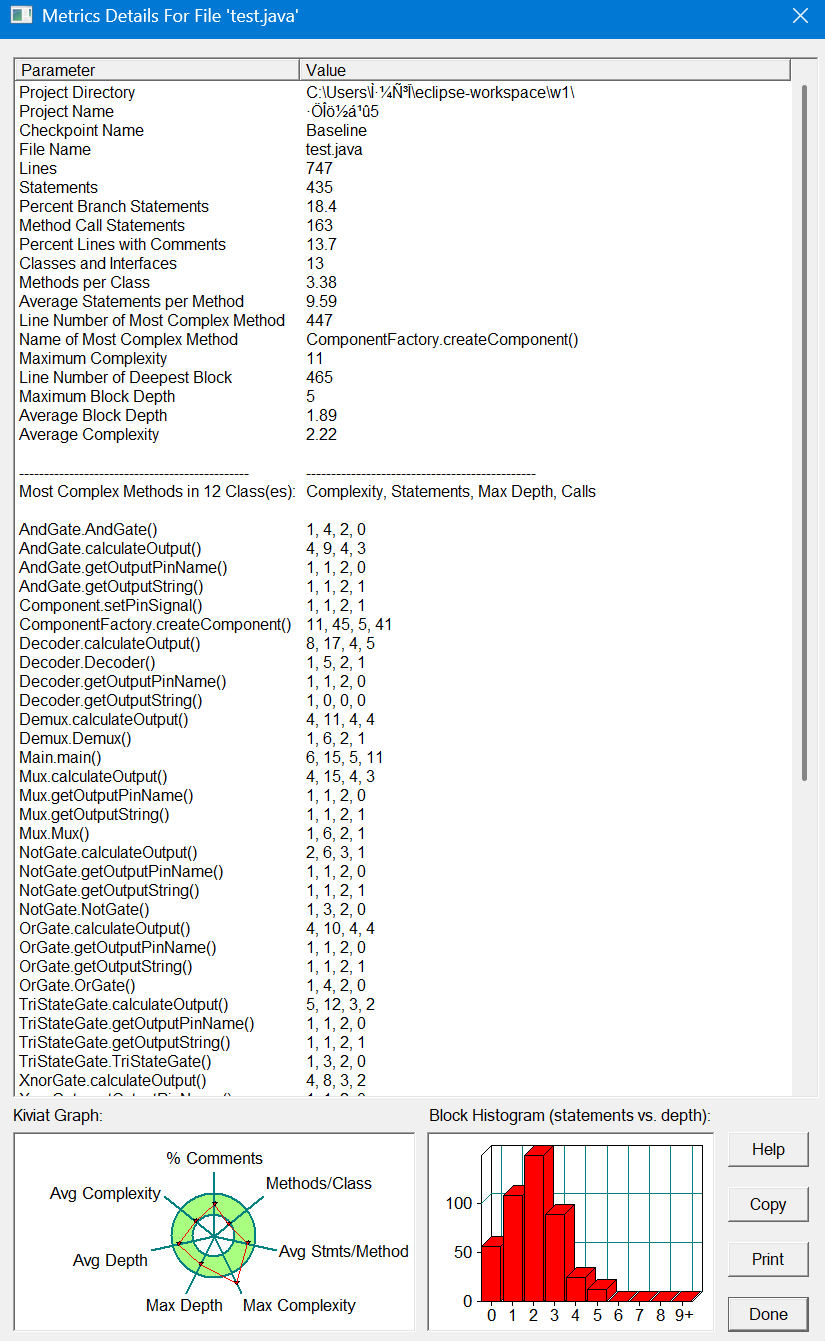

基于SourceMonitor的源代码分析

代码规模扩增至 747 行、435 条语句，包含 12 个类（新增三态门、译码器等 4 类元件及枚举类），类数量随功能扩展同步增加，平均每类 3.38 个方法、每方法约 9.59 条语句，保持了模块化拆分。复杂度上，ComponentFactory.createComponent()成为最复杂方法（复杂度 11、语句 45），因新增了 4 类元件的正则匹配分支；Main.main()复杂度降至 6，较首次代码的聚合度明显降低（拆分了部分逻辑），但块深度仍达 5，嵌套层级偏多。逻辑门子类复杂度仍≤4，新增元件类（如Decoder.calculateOutput()）复杂度为 8，因包含控制条件、多引脚解析等逻辑。注释占比 13.7%，仍存在关键逻辑说明不足的问题。整体看，代码通过扩展类结构适配了复杂元件需求，主方法耦合度降低，但工厂类分支复杂度上升、注释覆盖率不足，后续需优化工厂类的分支逻辑、补充核心方法注释，以提升可维护性。

踩坑心得
第一次大作业：在第一次数字电路模拟作业开发中，核心踩坑点集中在信号传播逻辑和边界规则处理两方面。初期仅通过单次遍历元件计算输出，未考虑组合逻辑门的链式依赖问题 —— 当某元件的输出作为另一元件的输入时，单次计算无法完成信号的逐级传递，导致与门→非门→或门这类组合逻辑的输出结果错误，需补充 “信号传播→元件计算” 的循环闭环，直到无新输出产生，才解决了信号传递不完整的问题。同时，开发中忽略了 “输入引脚不全则忽略元件” 的边界规则，未先校验所有输入引脚是否有有效信号，直接按逻辑门公式计算输出，使得第 6 个测试用例中输入不全的元件仍被错误计算，触发输出结果报错。后续通过在每个元件的calculateOutput()方法中增加输入引脚遍历校验，若任一引脚无信号则标记输出无效，才符合题目对边界场景的要求，也让代码逻辑更贴合硬件电路的实际工作规则。
第二次大作业：第二次数字电路模拟作业开发中，核心踩坑点集中在复杂元件规则拆解、输出格式适配与架构兼容性三方面。新增的译码器、数据分配器等元件，因多引脚类型（控制 / 输入 / 输出）和特殊逻辑规则，初期未彻底拆解引脚编号范围（如译码器 S1/S2/S3 对应 0/1/2 号控制引脚），直接按基础元件逻辑映射引脚，导致输入编码解析、输出引脚匹配频繁出错。输出格式适配也出现偏差，译码器 “元件名：引脚号”、数据分配器 “-” 表示无效输出的特殊格式，初期沿用基础元件的 “元件名 - 引脚：值” 格式，造成输出结果不符合测试要求。此外，首次作业的引脚管理架构无法兼容扩展元件的多类型引脚，需重构抽象类的引脚映射逻辑，否则新增元件需大量修改原有代码。工厂类新增 4 类元件的正则匹配规则后，分支嵌套加深，因正则表达式转义、分组错误，多次出现元件实例创建失败的问题。后续通过逐行梳理元件规则、拆分工厂类分支逻辑、提前定义输出格式接口，才逐步解决这些问题，也意识到开发前拆解需求、做好架构扩展设计的重要性。

改进建议
第一次大作业：核心问题为耦合高、边界校验不足、信号传播不彻底。需拆分Main类的输入解析逻辑为独立工具类，解耦主流程；补充输入引脚全量校验，过滤无效输入的元件；优化信号传播逻辑为循环闭环，直到无新输出产生。改进后代码职责更清晰，边界场景覆盖完整，组合逻辑的信号传递精准度提升。
第二次大作业：核心问题为工厂类分支复杂、引脚规则硬编码、输出格式耦合。需拆分ComponentFactory的匹配逻辑为多方法，降低分支嵌套；将元件引脚规则抽为常量或配置类，避免硬编码；抽象输出格式接口，让元件自行实现输出逻辑，解耦主流程的格式拼接。改进后工厂类可维护性提升，引脚规则修改更灵活，输出格式适配成本降低。

课堂检测分析
这次课堂作业考察了包括但不限于：基础语法：数组定义 / 初始化、基本数据类型范围、标识符规则、注释格式、编译运行命令、位运算、逻辑运算（短路特性）、字符串与基本类型互转。面向对象：抽象类 / 接口的特性（构造函数、方法、继承）、方法重写 / 重载规则、访问权限（protected、public 等）、final/abstract/static 关键字、super 关键字、封装、多态的前提与特性。和代码规范
通过这次课堂测验我认识到自己有许多不足，主要包括：
对抽象类 / 接口的特性理解模糊（如 “抽象类是否有构造函数”“接口方法是否有方法体”），混淆了二者的定义规则；
混淆方法 “重写” 与 “重载” 的规则（重写要求方法名、参数完全一致，重载要求参数列表不同）；
对 static 关键字的作用范围理解错误（static 不能修饰类，只能修饰成员、方法、代码块）
忽略语法细节：如数组初始化时 “int a[][] = new int[3]” 是错误的（二维数组需指定列或初始化元素）、byte类型范围是 - 128~127（340 超出范围）；
遗漏关键字约束：如final和abstract不能同时修饰方法（final 禁止重写，abstract 要求重写）、abstract不能修饰成员变量；
忽略短路运算特性：逻辑或 “||” 左侧为 true 时，右侧表达式不会执行（如 3-15 题中y++不会执行，y 仍为 0）。
对访问权限的范围掌握不精准（protected 修饰的成员在 “不同包的子类” 中可访问，但回答时误选其他范围）；
对多态的前提理解错误（多态需要 “继承 + 方法重写 + 父类引用指向子类对象”，遗漏 “方法重写” 的要求）；
对字符串转换方法不熟悉：如char[]转字符串需用new String(chars)，而非chars.toString()（该方法返回对象地址）。
通过这次课堂检测我将从以下三方面改进：
梳理核心概念清单：整理抽象类 / 接口、重写 / 重载、关键字约束等易混淆知识点，标注核心差异（如抽象类有构造函数、接口默认方法有方法体）
实操验证理解：编写小案例测试多态前提、访问权限、字符串转换等规则
聚焦数组初始化、数据类型范围、短路运算等语法细节，通过专项练习题巩固，重点验证

总结
学到的核心内容
从基础版 “单一逻辑实现”，到扩展版 “多元件规则适配”，逐步理解面向对象设计的核心：抽象类 + 子类实现高扩展，单一职责降低耦合；掌握了复杂硬件规则译码器控制条件与代码逻辑的映射方法，学会用循环闭环解决信号依赖问题；认识到代码指标复杂度、嵌套深度对可维护性的影响，通过方法拆分、接口抽象优化代码结构。
需进一步学习研究的方向
元件扩展层面：目前仅覆盖组合逻辑，需学习时序电路（如触发器）的反馈信号处理，适配更复杂的电路场景
架构设计层面：未抽象调度接口，需研究策略模式，实现不同信号传播算法的灵活替换
