Android为ViewPager增加切换动画——使用属性动画

转自:http://blog.csdn.net/allen315410/article/details/44200623



ViewPager作为Android最常用的的组件之一，相信大家在项目中会频繁的使用到的，例如利用ViewPager制作引导页、轮播图，甚至做整个app的表现层的框架等等。



Android3.0以下不支持切换动画

但是在Android 3.0（API 11）以下的ViewPager是比较死板的，不支持动画特效的，这也就让ViewPager在切换的时候达不到很好的用户体验，下面就是Android3.0以下不添加动画的ViewPager的实现代码以及效果演示：



[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public class MainActivity extends Activity {
  2.
  3.     private ViewPager mViewPager;
  4.     private int[] imgRes = new int[] { R.drawable.guide_image1, R.drawable.guide_image2, R.drawable.guide_image3 };
  5.     private List<ImageView> imgList = new ArrayList<ImageView>();
  6.
  7.     @Override
  8.     protected void onCreate(Bundle savedInstanceState) {
  9.         super.onCreate(savedInstanceState);
  10.         requestWindowFeature(Window.FEATURE_NO_TITLE);
  11.         setContentView(R.layout.activity_main);
  12.         mViewPager = (ViewPager) findViewById(R.id.viewpager);
  13.         mViewPager.setAdapter(new PagerAdapter() {
  14.
  15.             @Override
  16.             public boolean isViewFromObject(View arg0, Object arg1) {
  17.                 return arg0 == arg1;
  18.             }
  19.
  20.             @Override
  21.             public int getCount() {
  22.                 return imgRes.length;
  23.             }
  24.
  25.             @Override
  26.             public Object instantiateItem(ViewGroup container, int position) {
  27.                 ImageView mImageView = new ImageView(MainActivity.this);
  28.                 mImageView.setBackgroundResource(imgRes[position]);
  29.                 mImageView.setScaleType(ScaleType.CENTER_CROP);
  30.                 imgList.add(mImageView);
  31.                 container.addView(mImageView);
  32.                 return mImageView;
  33.             }
  34.
  35.             @Override
  36.             public void destroyItem(ViewGroup container, int position, Object object) {
  37.                 container.removeView(imgList.get(position));
  38.             }
  39.         });
  40.     }
  41. }

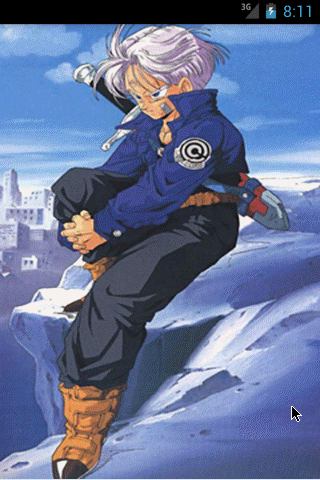

上面是最简单的ViewPager使用的Demo，运行如下，看起来很普通很死板：





支持Android3.0以上的官方方法

值得庆幸的是，Google在Android3.0以上的版本中增加了给ViewPager设置切换动画的API，允许开发者在Android3.0以上版本的应用中为ViewPager增加动画切换效果，这样就可以让ViewPager的切换效果变的绚丽点了，为ViewPager添加动画效果的API如下：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public void setPageTransformer(boolean reverseDrawingOrder, PageTransformer transformer){...}
其中第一个参数boolean类型设置true就好，第二个参数PageTransformer就是我们自定义好的动画效果：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. mViewPager = (ViewPager) findViewById(R.id.viewpager);
  2. mViewPager.setPageTransformer(true, new ZoomOutPageTransformer());
其中ZoomOutPageTransformer的代码来自于google的training文档中，英文好的朋友可以直接进入文档查看，链接是
源码如下：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public class ZoomOutPageTransformer implements ViewPager.PageTransformer {
  2.     private static final float MIN_SCALE = 0.85f;
  3.     private static final float MIN_ALPHA = 0.5f;
  4.
  5.     public void transformPage(View view, float position) {
  6.         int pageWidth = view.getWidth();
  7.         int pageHeight = view.getHeight();
  8.
  9.         if (position < -1) { // [-Infinity,-1)
  10.             // This page is way off-screen to the left.
  11.             view.setAlpha(0);
  12.
  13.         } else if (position <= 1) { // [-1,1]
  14.             // Modify the default slide transition to shrink the page as well
  15.             float scaleFactor = Math.max(MIN_SCALE, 1 - Math.abs(position));
  16.             float vertMargin = pageHeight * (1 - scaleFactor) / 2;
  17.             float horzMargin = pageWidth * (1 - scaleFactor) / 2;
  18.             if (position < 0) {
  19.                 view.setTranslationX(horzMargin - vertMargin / 2);
  20.             } else {
  21.                 view.setTranslationX(-horzMargin + vertMargin / 2);
  22.             }
  23.
  24.             // Scale the page down (between MIN_SCALE and 1)
  25.             view.setScaleX(scaleFactor);
  26.             view.setScaleY(scaleFactor);
  27.
  28.             // Fade the page relative to its size.
  29.             view.setAlpha(MIN_ALPHA + (scaleFactor - MIN_SCALE) / (1 - MIN_SCALE) * (1 - MIN_ALPHA));
  30.
  31.         } else { // (1,+Infinity]
  32.             // This page is way off-screen to the right.
  33.             view.setAlpha(0);
  34.         }
  35.     }
  36. }
另外Google文档中还提供了另外一个动画的实现方式，我暂且把源码附在下面：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public class DepthPageTransformer implements ViewPager.PageTransformer {
  2.     private static final float MIN_SCALE = 0.75f;
  3.
  4.     public void transformPage(View view, float position) {
  5.         int pageWidth = view.getWidth();
  6.
  7.         if (position < -1) { // [-Infinity,-1)
  8.             // This page is way off-screen to the left.
  9.             view.setAlpha(0);
  10.
  11.         } else if (position <= 0) { // [-1,0]
  12.             // Use the default slide transition when moving to the left page
  13.             view.setAlpha(1);
  14.             view.setTranslationX(0);
  15.             view.setScaleX(1);
  16.             view.setScaleY(1);
  17.
  18.         } else if (position <= 1) { // (0,1]
  19.             // Fade the page out.
  20.             view.setAlpha(1 - position);
  21.
  22.             // Counteract the default slide transition
  23.             view.setTranslationX(pageWidth * -position);
  24.
  25.             // Scale the page down (between MIN_SCALE and 1)
  26.             float scaleFactor = MIN_SCALE + (1 - MIN_SCALE) * (1 - Math.abs(position));
  27.             view.setScaleX(scaleFactor);
  28.             view.setScaleY(scaleFactor);
  29.
  30.         } else { // (1,+Infinity]
  31.             // This page is way off-screen to the right.
  32.             view.setAlpha(0);
  33.         }
  34.     }
  35. }
两种方式的所实现的效果如下所示，一是ZoomOutPageTransformer，二是DepthPageTransformer



兼容Android3.0以下的版本

前面我们说过的，Android3.0以下版本是不支持ViewPager增加切换动画的，原因很简单，我们可以参考一下上面贴出的两段代码，可以看到两段代码中都是使用了Android的属性动画写的切换效果，我们知道Android属性动画是在Android3.0才出来的特性，仅支持Android3.0及其以上版本，所以ViewPager的切换动画在Android3.0以下的版本中就不会支持了。分析出了不能在Android3.0以下版本中添加动画的原因后，我们就可以通过其它的方法来解决这个兼容性的问题了。
还记得之前我们在博客中就聊过老外的一个大牛——JakeWharton，对的，这个大牛在GitHub开源了自己为Android3.0以下系统添加属性动画的项目——NineOldAndroids，我们可以下载源码或者jar导入到我们的工程中来，用它来兼容我们的Android3.0以下的版本。
JakeWharton的主页是：https://github.com/JakeWharton
下面就是我在DepthPageTransformer类中将View换成NineOldAndroids下的ViewHelper后，修改可以兼容Android3.0以下版本的属性动画：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public class DepthPageTransformer implements ViewPager.PageTransformer {
  2.     private static final float MIN_SCALE = 0.75f;
  3.
  4.     public void transformPage(View view, float position) {
  5.         int pageWidth = view.getWidth();
  6.
  7.         if (position < -1) {
  8.             // view.setAlpha(0);
  9.             ViewHelper.setAlpha(view, 0);
  10.         } else if (position <= 0) {
  11.             // view.setAlpha(1);
  12.             ViewHelper.setAlpha(view, 1);
  13.             // view.setTranslationX(0);
  14.             ViewHelper.setTranslationX(view, 0);
  15.             // view.setScaleX(1);
  16.             ViewHelper.setScaleX(view, 1);
  17.             // view.setScaleY(1);
  18.             ViewHelper.setScaleY(view, 1);
  19.         } else if (position <= 1) {
  20.             // view.setAlpha(1 - position);
  21.             ViewHelper.setAlpha(view, 1 - position);
  22.             // view.setTranslationX(pageWidth * -position);
  23.             ViewHelper.setTranslationX(view, pageWidth * -position);
  24.             float scaleFactor = MIN_SCALE + (1 - MIN_SCALE) * (1 - Math.abs(position));
  25.             // view.setScaleX(scaleFactor);
  26.             ViewHelper.setScaleX(view, scaleFactor);
  27.             // view.setScaleY(scaleFactor);
  28.             ViewHelper.setScaleY(view, scaleFactor);
  29.         } else {
  30.             // view.setAlpha(0);
  31.             ViewHelper.setAlpha(view, 0);
  32.         }
  33.     }
  34. }
为了好理解，我没有将Google提供的源码删除，而是注释掉了，方便大家进行比较阅读，然而即使这样使用了NineOldAndroids对我们的动画源码进行了改造，当我们打开一个Android2.3的模拟器运行一下的时候发现，没有起到效果，也就是这个动画效果并没有执行，在模拟器上运行的ViewPager滑动的效果还是原始默认的左右来回切换的动画，这又是怎么回事呢？为止，我们需要打开ViewPager的源码进行阅读一下了，既然是在mViewPager.setPageTransformer(true, new DepthPageTransformer());这句代码没有起到效果，那么我们就点进去查看一下setPageTransformer这个方法的源码，源码如下：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public void setPageTransformer(boolean reverseDrawingOrder, PageTransformer transformer){
  2.     if (Build.VERSION.SDK_INT >= 11) {
  3.         boolean hasTransformer = transformer != null;
  4.         boolean needsPopulate = hasTransformer != (this.mPageTransformer != null);
  5.         this.mPageTransformer = transformer;
  6.         setChildrenDrawingOrderEnabledCompat(hasTransformer);
  7.         if (hasTransformer) {
  8.             this.mDrawingOrder = (reverseDrawingOrder ? 2 : 1);
  9.          } else {
  10.             this.mDrawingOrder = 0;
  11.         }
  12.         if (needsPopulate)
  13.             populate();
  14.         }
  15. }
好了，源码一目了然，我们分析到在ViewPager中的setPageTransFormer这个方法中，首先判断了一下当前设备的Build.VERSION_SDK_INT>=11，也就是说当前设备是Android3.0以上系统的话，这个方法体执行没问题，但是若是3.0一下，那就抱歉，无法执行了。知道这个原因之后我们就需要解决这个问题了，我在这里修改了一下ViewPager的源码，修改ViewPager的源码之前，读者可以先去下载一份ViewPager的源码，然后拷贝到工程中，重新命名一下，将里面的if判断语句给删除了。以下就是我修改后的部分源码，命名为ViewPagerCompat：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public void setPageTransformer(boolean reverseDrawingOrder, ViewPager.PageTransformer transformer) {
  2.     // if (Build.VERSION.SDK_INT >= 11) {
  3.     final boolean hasTransformer = transformer != null;
  4.     final boolean needsPopulate = hasTransformer != (mPageTransformer != null);
  5.     mPageTransformer = transformer;
  6.     setChildrenDrawingOrderEnabledCompat(hasTransformer);
  7.     if (hasTransformer) {
  8.         mDrawingOrder = reverseDrawingOrder ? DRAW_ORDER_REVERSE : DRAW_ORDER_FORWARD;
  9.     } else {
  10.         mDrawingOrder = DRAW_ORDER_DEFAULT;
  11.     }
  12.     if (needsPopulate)
  13.         populate();
  14.     // }
  15. }
好，源码修改完毕，将您的源码中的ViewPager替换成这个修改后的源码ViewPagerCompat，那么ViewPager切换动画的效果就出现了。


分析动画源码，实现自己的动画效果

上面的动画源码是我在Google的官方文档中找到的，里面完整的实现了一个系列动画的功能。那么我们是不是可以也能通过分析一下Google文档中源码的写法，找到规律后，我们自己动手实现一个自己的动画效果呢？先来看一下DepthPageTransformer.java这段源码，这个类实现了一个接口ViewPager.PageTransformer，重写了其中的一个方法
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. public void transformPage(View view, float position) {
  2.     ...
  3.     Log.i("TAG", "view = " + view + ",position = " + position);
  4.         ...
  5. }
如上所示，我先在这个方法中打印出方法中的参数view对象和position的值，然后我们来看一下LOG的输出：
好，我们看LOG输出日志，可以看到有2个view对象在不停交错的输出，其中我选中标注的view的哈希值是4054c260，未选中标注的view的哈希值是4054c548，然后再来看一下position的值，可以注意的是，4054c260的view的position值从0.0一直不断减小到-1.0，4054c548的view的position的值从1.0一直不断减小到0.0，我们为了方便，记哈希值为4054c260的view为A页，记哈希值为4054c548的view为B页。
情景分析一下，也请一边看一下DepthPageTransformer.java的源码；
当position < -1，此时position均不代表A页和B页的位置，所以这里我们不做任何的动画出来。
当position <= 0，此时position的范围是在0.0 ~-1.0之间，可以认为这是代表A页的运动轨迹，也就是A页移出屏幕外。
当position <= 1，此时position的范围是在1.0 ~ 0.0之间，可以认为这是代表B页的运动轨迹，也就是B页移到屏幕上。
当position > 1，此时position均不代表A页和B页的位置，所以这里我们不做任何的动画出来。

好了，通过我们的分析可知，我们实现动画效果是根据position的变化来设定的。那么，我们现在也要根据position来实现一个自己的ViewPager的动画效果了，我们做一个ViewPager的旋转移出屏幕和旋转移到屏幕上的效果吧。草图如下所示：
看着草图，我们想象一下，当手指向左滑动的时候，A页会旋转一定的角度移出屏幕，B页也会旋转一定的角度移到屏幕上，那么我们就先给移动的角度设置一个常量吧，这里我假设旋转的最大角度是20度了，以下是我的源码：
[java] view plaincopyprint?在CODE上查看代码片派生到我的代码片

  1. /**
  2.  * ViewPager自定义旋转动画
  3.  *
  4.  * @author Vincent
  5.  *
  6.  */
  7. public class RotateDownTransformer implements PageTransformer {
  8.
  9.     // 旋转的最大角度为20度
  10.     private static final float MAX_ROTATE = 20.0f;
  11.     // 旋转过程中的角度
  12.     private float currentRotate;
  13.
  14.     @Override
  15.     public void transformPage(View view, float position) {
  16.         int pageWidth = view.getWidth();
  17.         Log.i("TAG", "view = " + view + ",position = " + position);
  18.         if (position < -1) {
  19.             ViewHelper.setRotation(view, 0);
  20.         } else if (position <= 0) {
  21.             // position范围[-1.0,0.0],此时A页动画移出屏幕
  22.             currentRotate = position * MAX_ROTATE;
  23.             // 设置当前页的旋转中心点，横坐标是屏幕宽度的1/2,纵坐标为屏幕的高度
  24.             ViewHelper.setPivotX(view, pageWidth / 2);
  25.             ViewHelper.setPivotY(view, view.getHeight());
  26.             ViewHelper.setRotation(view, currentRotate);
  27.         } else if (position <= 1) {
  28.             // position范围(0.0,1.0],此时B页动画移到屏幕
  29.             currentRotate = position * MAX_ROTATE;
  30.             // 设置当前页的旋转中心点，横坐标是屏幕宽度的1/2,纵坐标为屏幕的高度
  31.             ViewHelper.setPivotX(view, pageWidth / 2);
  32.             ViewHelper.setPivotY(view, view.getHeight());
  33.             ViewHelper.setRotation(view, currentRotate);
  34.         } else {
  35.             ViewHelper.setRotation(view, 0);
  36.         }
  37.     }
  38. }
效果图就在上面哦，看起来还凑合吧，根据上面的描述，只要你知道属性动画的相关api，也可以自定义初各种各样的动画效果出来，可以将多种单一的动画效果混合在一起使用，让ViewPager的滑动效果看起来更加的“复杂”。
posted @ 2016-01-10 20:50  studyForAndroid  阅读(203)  评论(0)    收藏  举报
