EtherCAT转profinet网关集成汽车变速箱制造生产线自动化升级

案例分析：汽车变速箱制造生产线自动化升级

客户的汽车零部件制造商需要升级其变速箱齿轮加工生产线，面临的关键挑战是整合新引进的欧洲齿轮精密检测设备（基于EtherCAT协议）与现有使用profinet协议自动化系统通信。

企业核心控制平台基于西门子1500系列PLC，而现场各工位采用分布式I/O架构。技术团队实施了以下集成方案：

· 采用专用协议转换网关，实现EtherCAT与profinet之间的实时数据交换

· 网关支持1ms同步周期，满足齿轮尺寸测量与加工反馈的精度要求

· Profinet网络连接主控PLC与各加工工位控制柜

· EtherCAT网络连接德国进口的齿轮轮廓检测设备与精密量仪

GSD的文件导入

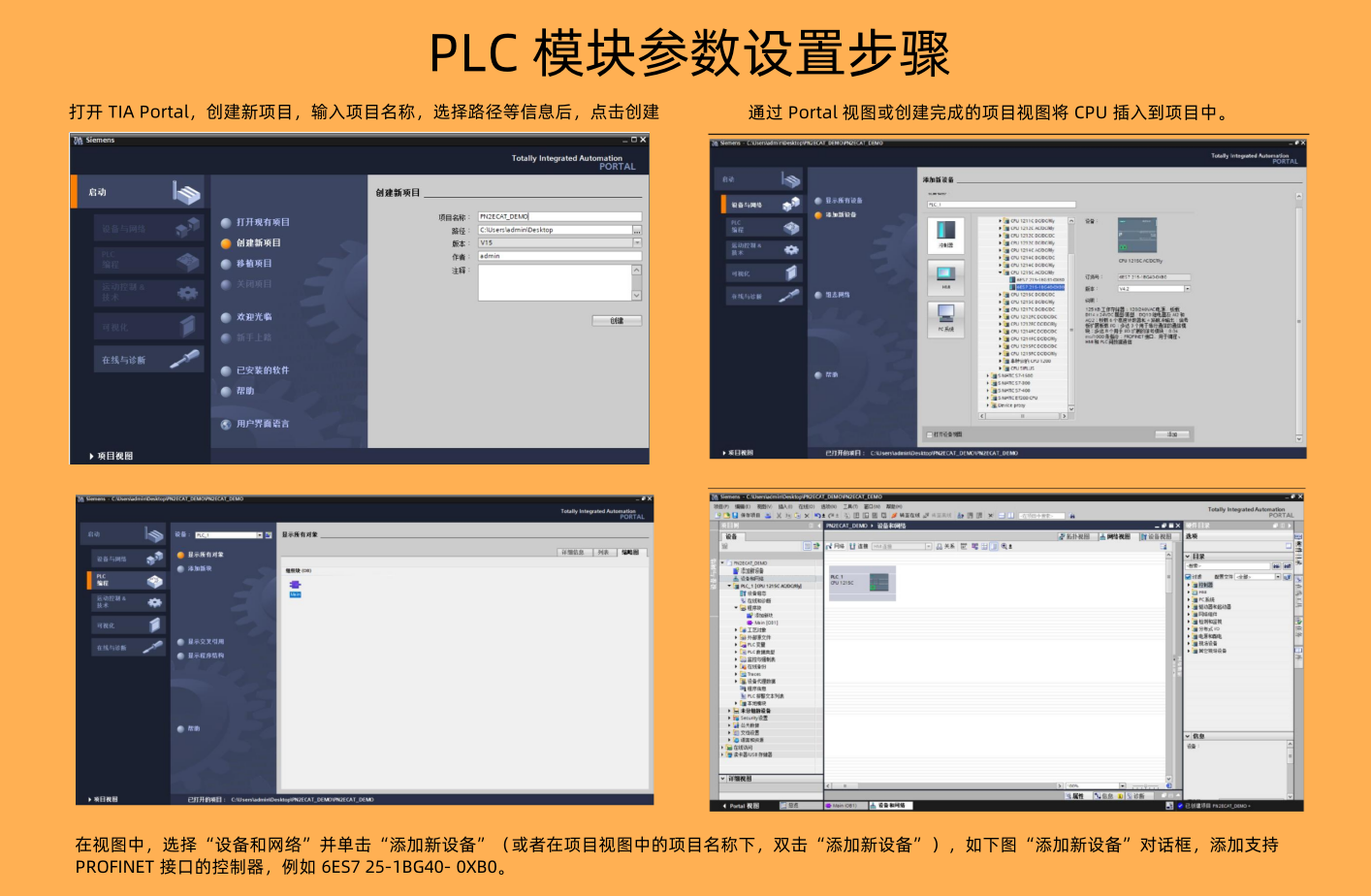

双击设备和网络，添加 ECATM-PN 设备模块，在硬件目录 > 其他现场设备> PROFINET IO >
Gateway > SIEMENS AG ，如下图所示
