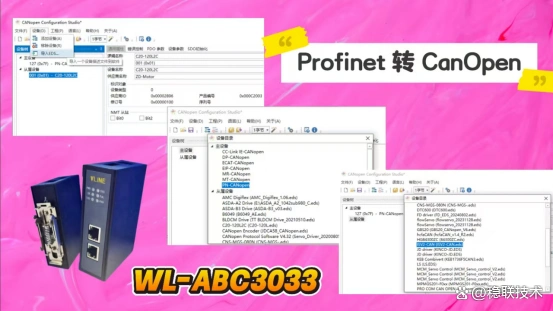

在工业自动化领域，构建稳定且高效的通信系统是实现生产流程顺畅运作的关键要素。本文将详尽阐述如何运用稳联技术CANopen转Profinet网关，搭建一个涵盖汇川变频器的主站通信系统。在配置伊始，需在专业软件中新建工程，并添加CANopen转Profinet网关主站设备。主站设备作为整个通信架构的核心枢纽，肩负着管理与控制整个网络的重任，是构建通信系统的首要环节。

随后，需导入汇川变频器的EDS（电子设备描述）文件。该文件承载着设备全部的通信参数与配置信息，导入后即可将变频器作为从站设备纳入工程。添加从站设备后，为每个设备设定站地址是必不可少的步骤。站地址作为设备在网络中的唯一标识，保障了数据能精准无误地送达目标设备。

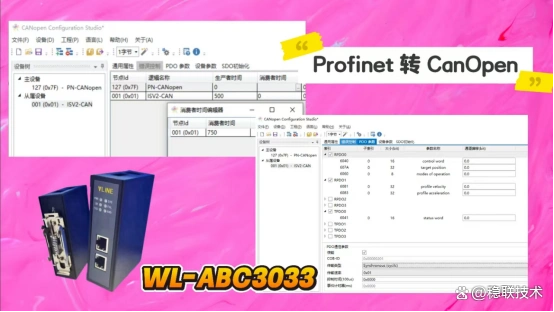

紧接着，需对汇川变频器的默认配置进行调整。调整RPDO（接收过程数据对象）顺序尤为关键，其顺序决定了子索引数据在PDO（过程数据对象）中的位置。为实现高效通信，可能需删除默认的RPDO顺序，依据实际需求重新添加并调整。完成RPDO顺序调整后，TPDO（发送过程数据对象）顺序的设置同样不容忽视，其合理设置确保数据能按预期方式发送与接收。设置通道偏移也是重要环节，通道偏移确定了每个子索引在PLC（可编程逻辑控制器）内的相对位置，保障数据经稳联技术Profinet转CANopen网关在PLC中能被准确读写。同时，错误控制设置不可或缺，这是确保通信稳定可靠的关键，合理的错误控制机制能在通信异常时及时察觉并处理。之后，将所有TPDO和RPDO的传输方式设定为周期同步，这是一种高效的通信方式，与默认的事件触发方式相比，能有效避免数据丢失。

设置同步周期也需根据实际情况，确保通信系统的性能与稳定性。完成上述设置后，确认配置索引顺序和偏移，保证数据在通信过程中能被正确识别与处理。另外，设置稳联技术CANopen转Profinet网关设备名称和IP地址时，务必与博途（博图）软件中的设置保持一致。

在配置博途前，还需安装GSD（通用站描述）文件，该文件提供了设备在通信系统中的详细信息，包括支持的通信协议、数据格式等，保证博途软件能正确识别和管理设备。在通信系统中，每个从站设备对应8字节的输入和8字节的输出，这种常见配置方式为从站设备间的高效数据交换提供了保障。完成所有配置后，点击“生成”按钮生成最终通信配置，设置稳联技术Profinet转CANopen网关通讯串口并选择正确串口进行下载，将配置应用到实际硬件设备中。

通过上述细致的配置流程，可成功借助稳联技术CANopen转Profinet网关构建包含汇川变频器的主从站通信系统，实现主站与从站间数据的高效、稳定传输与处理，为工业自动化生产提供坚实有力的支撑。不知上述内容是否符合你的预期，若你还有其他修改意见，比如增加案例分析等，欢迎随时告知。
