穿越工业“虫洞”：Profient转EthernetIP网关与IO设备的时空对话

在实际操作中，部分EIP的从站设备会贴心地提供EDS文件，我们便能从中顺利获取点位信息，而这些关键信息后续是要精准填入网关的。通常情况下，EIP设备自身也具备相应的显示与配置功能，此时就需要您参考设备附带的详细使用说明书，率先将EIP设备设定为EIP的从站，并开启连接通道，为后续步骤筑牢根基。

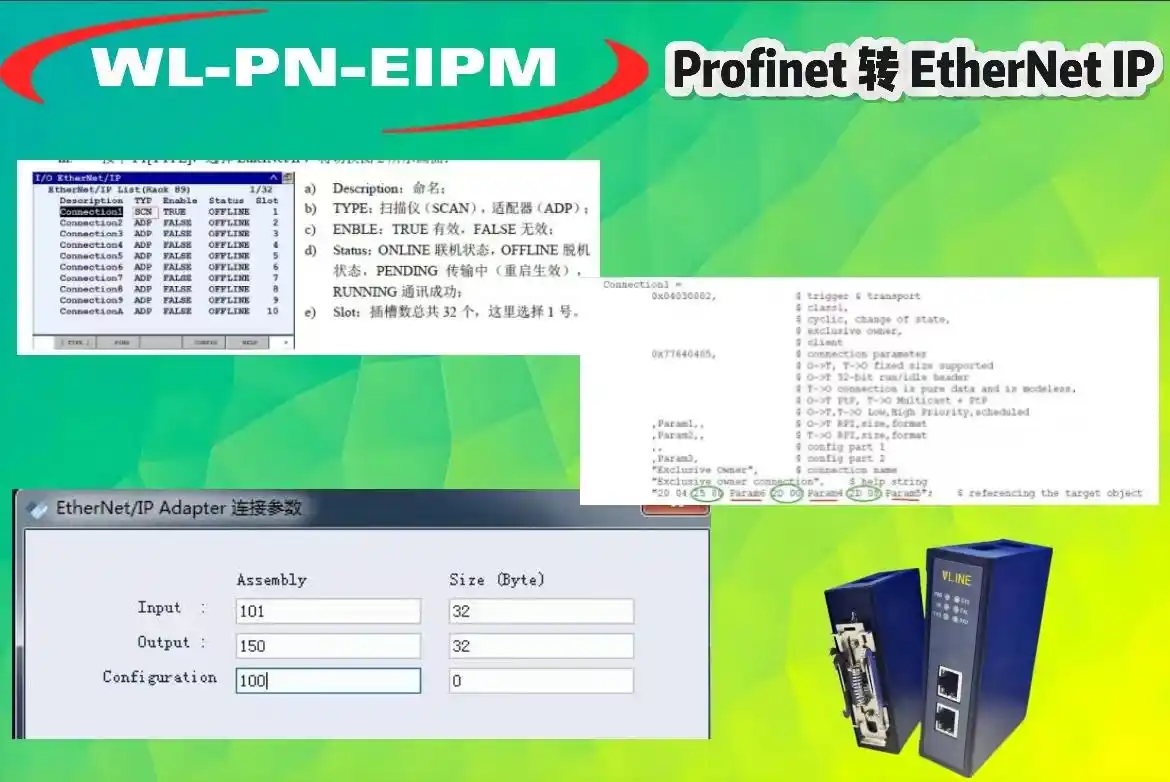

紧接着，打开设备的EDS文件，从中定位到特定格式的内容。比如，精准找到[ConnectionManager]板块，进而确定Connection1的Path，其样式大概如同"200424642C962C65"；Path。这里面可是暗藏玄机，定位242C2C，24后面的0x64对应的是Configruation（100），2C后面的0x96对应的是Output（150），第二个2C后面的0x65对应的则是Input（101），并且Instance的值固定为1，按此规则准确填写即可。
要是碰到Path类似"2004250064002D00C6002D00C700"的情况，就得定位2500,2D002D00，因为其后的2个字节代表的是Instance，这种情形下，在vs中InstanceNumberSize就得配置成2。需要注意的是，常用的Input/Ouput/ConfigurationInstance范围一般是0-255，占用1个字节，但也有些特殊的从站，其Instance范围为0-65535，那就需要2个字节来表示了。
还有一些EIP设备，是用类似下面的格式去定义InstanceNumberSize的值，就像下图中的Param6就明确规定了输入举例（InputInstance）的值为3。

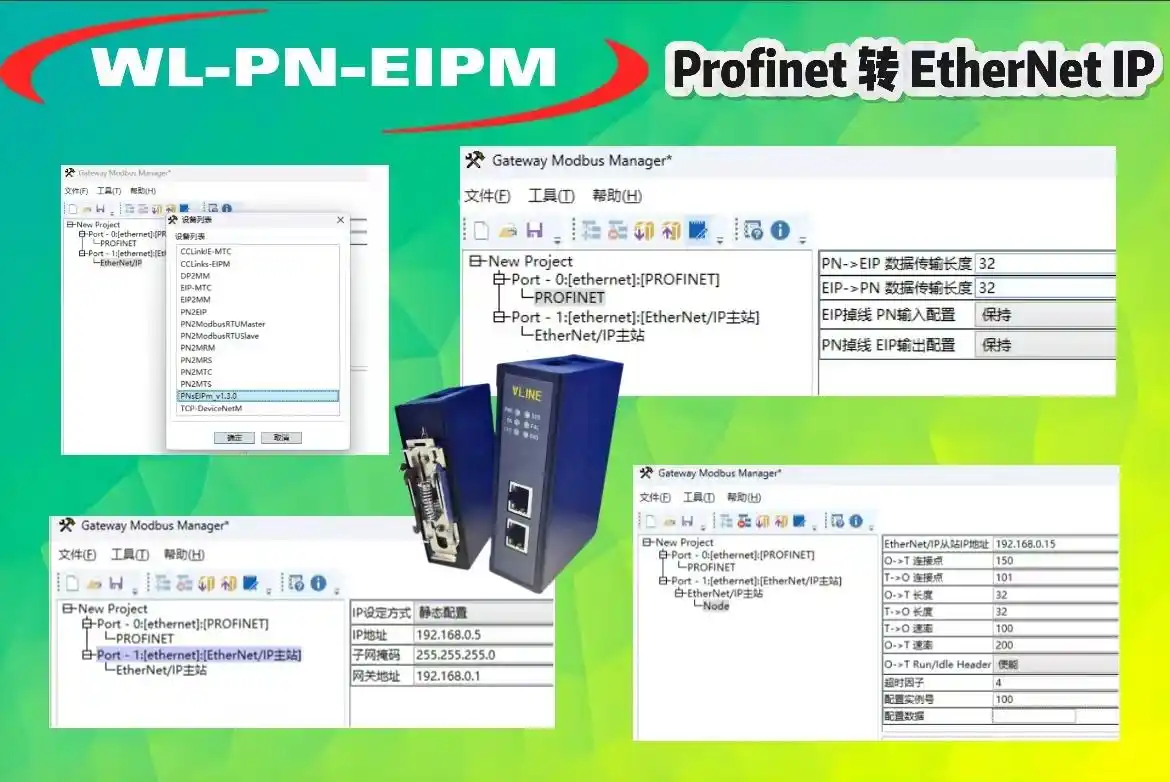

在操作时，设定好输入输出数据长度，以案例来说是32字节，接着设置网关在Ethernet一侧的IP地址，添加Node，同时将从站的Ethernet参数设置妥当，确保与从站实际设置完全相符，最后把网关组态下载进网关，大功告成。

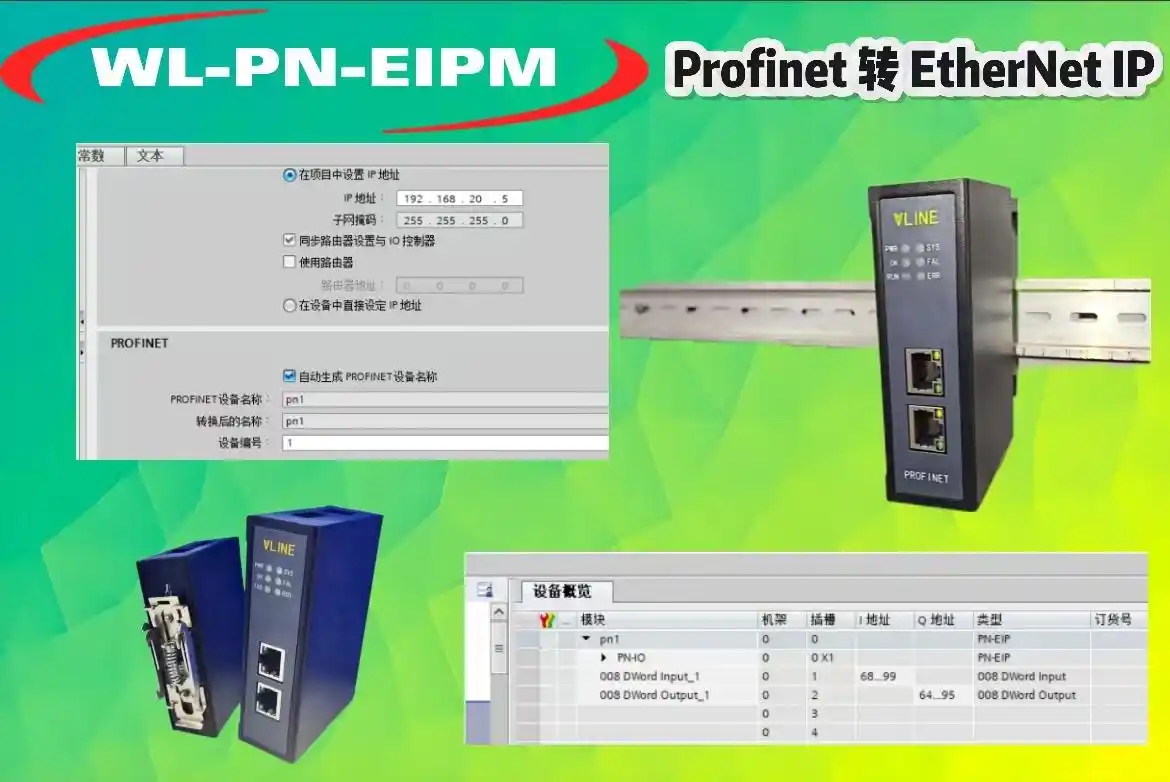

另一边，打开PLC组态软件，导入网关GSD文件，仔细设置好网关模块的设备名称以及IP地址，再次确认输入输出的数据长度准确无误，便可下载组态至PLC，如此就能正常投入使用了。

总结而言，使用协议转换网关堪称便捷高效，它能够轻松实现不同协议设备之间的数据转换，在项目实施进程中，大量节省了时间与人力成本。以Profinet转Ethernet网关为例，仅需进行简单的参数配置，就能迅速搭建起设备与系统之间的连接桥梁。这套方案优势显著：其一，完全无需修改设备内部原有的程序；其二，丝毫不影响设备原本的工作方式与功能特性；其三，凭借简单配置就能完美达成功能需求；其四，能保障设备长期稳定运行，为各类项目稳定推进保驾护航。
