汽车装配又又又升级，ethernetip转profinet进阶跃迁指南

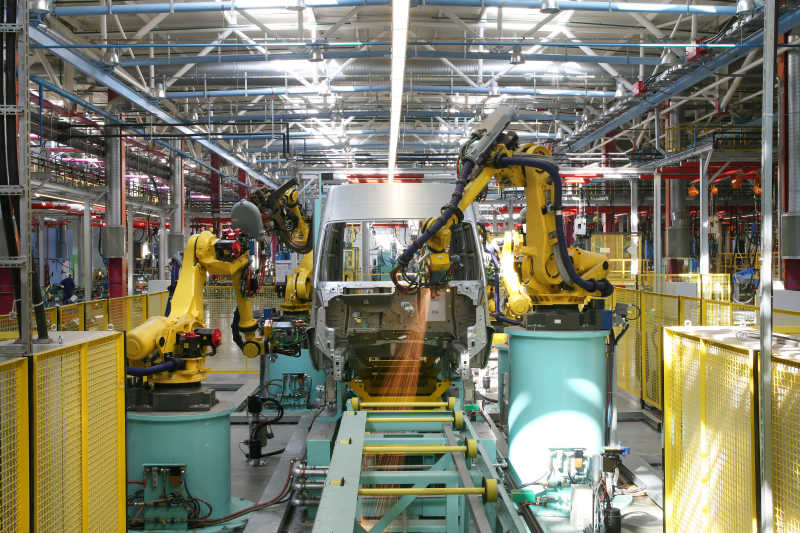

场景描述：汽车装配线中，使用EtherNet/IP协议的机器人与使用PROFINET协议的PLC进行数据交互。

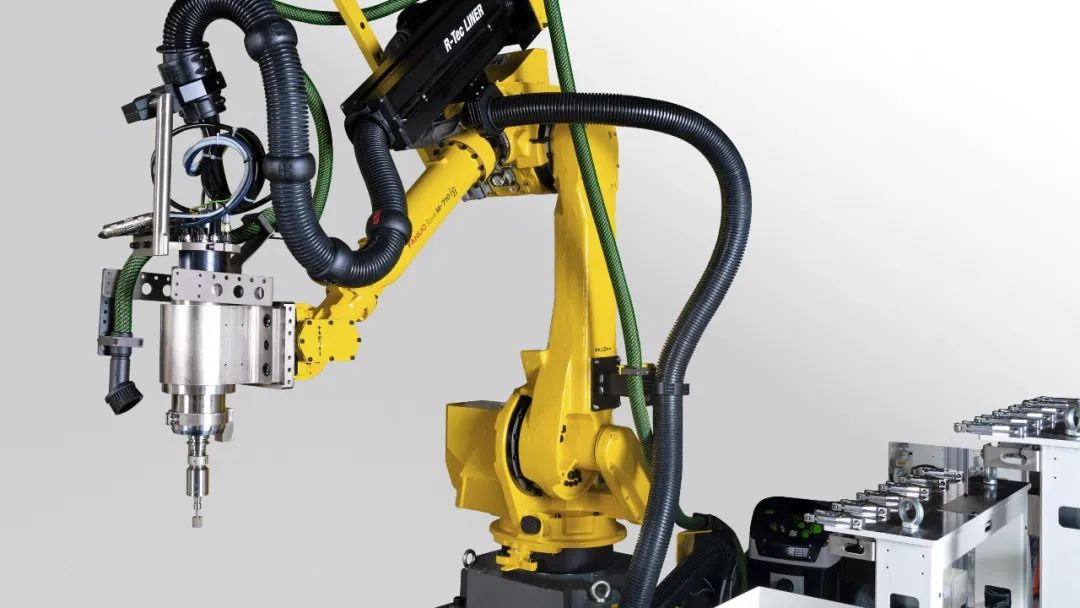

连接设备：EtherNet/IP机器人控制器（如ABB、FANUC）与PROFINET PLC（如西门子S7-1500）。

连接情况：网关实现机器人状态数据与PLC控制指令的转换，确保机器人动作与PLC逻辑协调。

网关选型与安装

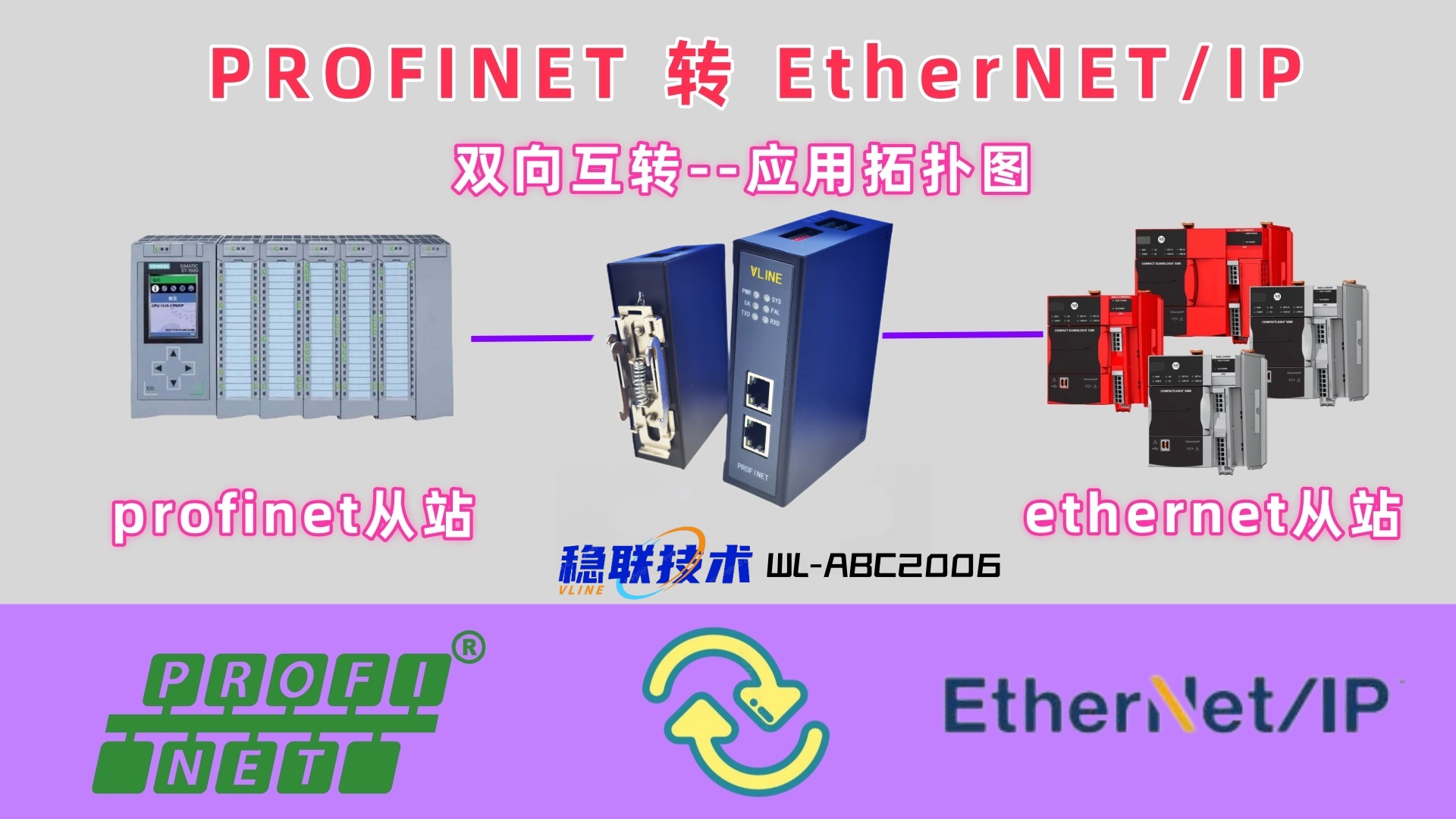

选择支持双向协议转换的工业网关（WL-PN-EIPM），

需同时支持：

PROFINET IO设备功能（PLC侧）

EtherNet/IP适配器模式（机器人侧）

物理安装时注意：

PROFINET接口通过RJ45连接至PLC交换机

EtherNet/IP接口直连机器人控制器

为网关分配独立IP段（如192.168.1.100）

PROFINET侧配置
在STEP7/TIA Portal中：

导入网关GSDML文件

添加为IO设备，分配设备名称（如PN_ABB_GW）

配置输入/输出数据域（建议32字节输入+32字节输出）

EtherNet/IP侧配置

在机器人编程软件（如RobotStudio）：

添加网关为EtherNet/IP适配器

配置Assembly对象：

输入数据映射PLC输出区

输出数据映射PLC输入区

设置RPI（请求数据间隔）与PLC扫描周期匹配

数据映射示例

| PLC侧（PROFINET） | 网关地址 | 机器人侧（EIP） |

|-------------------|----------|-----------------|

| QB0-QB3 | 0x1000 | Input_Assembly |

| IB0-IB3 | 0x2000 | Output_Assembly |

调试要点
使用Wireshark抓包验证协议帧

先测试单向通信（如PLC→机器人）

检查信号延迟（要求＜1个控制周期）

（注：具体参数需根据机器人型号和PLC程序调整，建议保留10%-20%的通信余量）
