全网通实验

实验一：两个网段连通

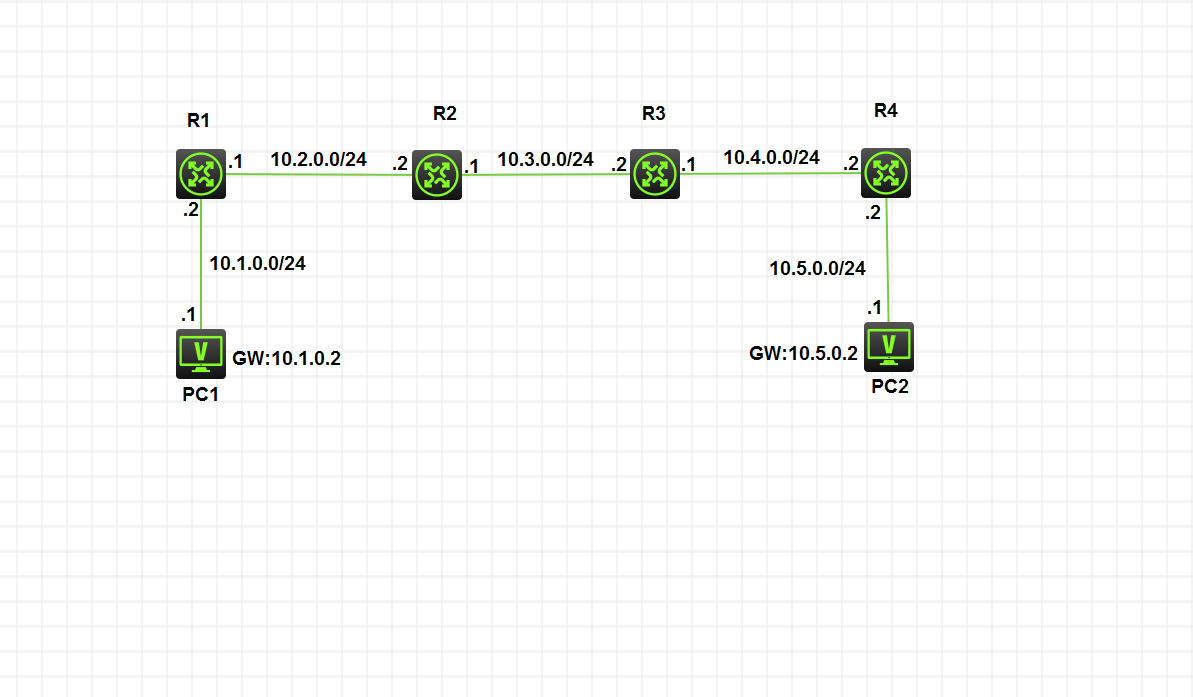

配置目标：通过在路由器上配置静态路由，实现PC1能ping通PC2（即10.1.0.0/24和10.5.0.0/24网段能通）

实验分析：要想实现10.1.0.0/24和10.5.0.0/24网段能通，就是中间涉及到的三层设备R1 R2 R3 R4都有到这两个网段（10.1.0.0/24、10.5.0.0/24）的正确路由。

配置步骤：

1. 连线
2. 配置PC的IP地址、网关，配置路由器的IP地址

注意：路由器的IP地址配完以后，要用display ip interface brief指令，确认一下接口和地址都配置正确，并且状态为up。很多同学都是在这一步粗心出错，导致后面实验现象紊乱。

1. 配置静态路由

（1）R1

R1已经有到10.1.0.0/24网段的路由（直连路由），所以只要通过静态路由增加一条到10.5.0.0/24网段的路由即可。

R1：

ip route-static 10.5.0.0 24 10.6.0.1 //下一跳地址千万不能写错了

（2）R2

R2上要配置到10.1.0.0/24和10.5.0.0/24的静态路由

R2：

ip route-static 10.1.0.0 24 10.2.0.1

ip route-static 10.5.0.0 24 10.3.0.2

（3）R3

R3上要配置到10.1.0.0/24和10.5.0.0/24的静态路由

（4）R4

R4上要配置到10.1.0.0/24的静态路由

1. 查看现象：
2. 查看4台设备路由表，看是否4台设备都有到10.1.0.0/24和10.5.0.0/24网段的正确路由。

查看路由表的指令：display ip routing-table

1. pc之间ping一下。

实验二：全网通

配置目标：通过在路由器上配置路由，实现网络中任意两个接口能ping通。（也就是网络中任意两个网段之间都能通，总共5个网段）

实验分析：要想实现10.1.0.0/24~10.5.0.0/24这5个网段中的任意两个网段能通，就是中间涉及到的三层设备R1 R2 R3 R4都有到这5个网段的正确路由。

配置步骤：

1. 连线
2. 配置PC的IP地址、网关，配置路由器的IP地址
3. 配置静态路由

（1）R1

R1已经有到10.1.0.0/24和10.2.0.0/24网段的路由（直连路由），还没有到10.3.0.0/24、10.4.0.0/24和10.5.0.0/24网段的路由。

R1：

ip route-static 10.3.0.0 24 10.2.0.2

ip route-static 10.4.0.0 24 10.2.0.2

ip route-static 10.5.0.0 24 10.2.0.2

（2）R2

R2已经有到10.2.0.0/24和10.3.0.0/24网段的路由（直连路由），还没有到10.1.0.0/24、10.4.0.0/24和10.5.0.0/24网段的路由。

R2：

ip route-static 10.1.0.0 24 10.2.0.1

ip route-static 10.4.0.0 24 10.3.0.2

ip route-static 10.5.0.0 24 10.3.0.2

（3）R3

R3已经有到10.3.0.0/24和10.4.0.0/24网段的路由（直连路由），还没有到10.1.0.0/24、10.2.0.0/24和10.5.0.0/24网段的路由。

（4）R4

R4已经有到10.3.0.0/24和10.4.0.0/24网段的路由（直连路由），还没有到10.1.0.0/24、10.2.0.0/24和10.5.0.0/24网段的路由。

1. 查看现象：
2. 查看4台设备路由表，看是否4台设备都有到10.1.0.0/24~10.5.0.0/24这5个网段的正确路由。

查看路由表的指令：display ip routing-table

1. 任意两个接口之间都能ping通
