030_流程设计器-Flowable UI

流程设计器-Flowable UI

官方手册：https://tkjohn.github.io/flowable-userguide/#flowableUIApps

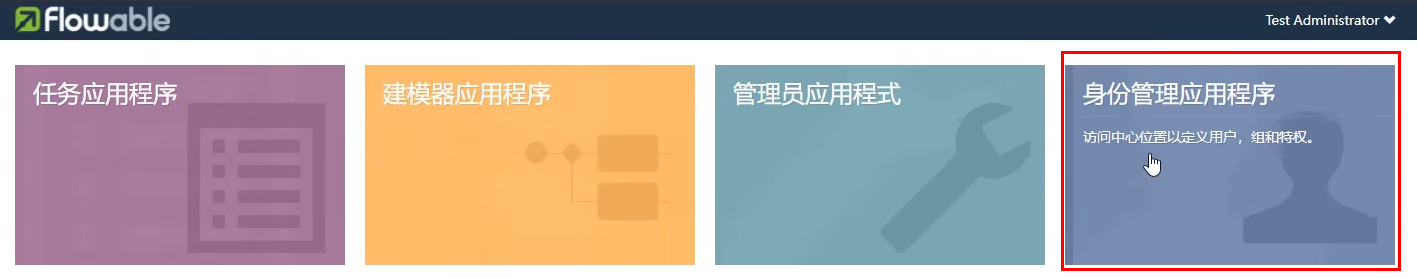

Flowable提供了几个web应用，用于演示及介绍Flowable项目提供的功能：

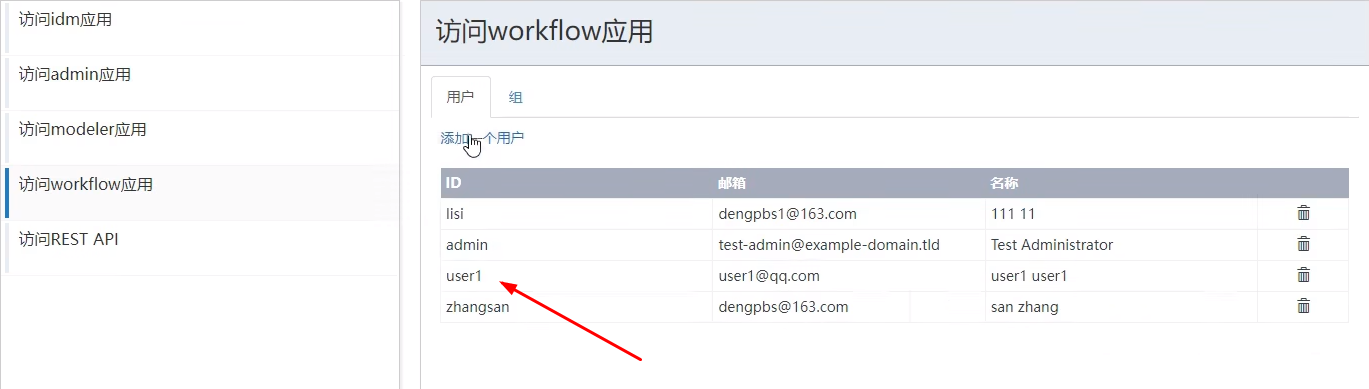

Flowable IDM: 身份管理应用。为所有Flowable UI应用提供单点登录认证功能，并且为拥有IDM管理员权限的用户提供了管理用户、组与权限的功能。

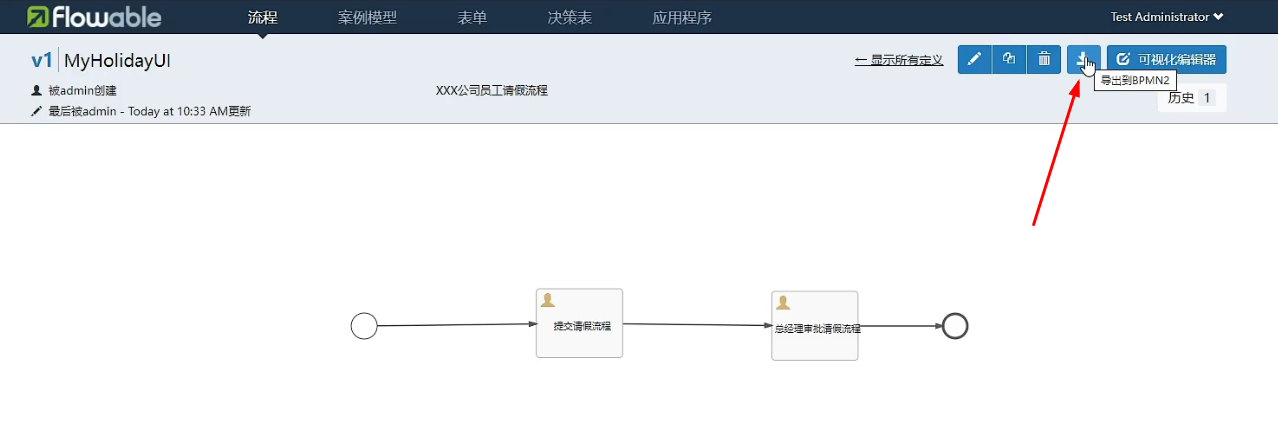

Flowable Modeler: 让具有建模权限的用户可以创建流程模型、表单、选择表与应用定义。

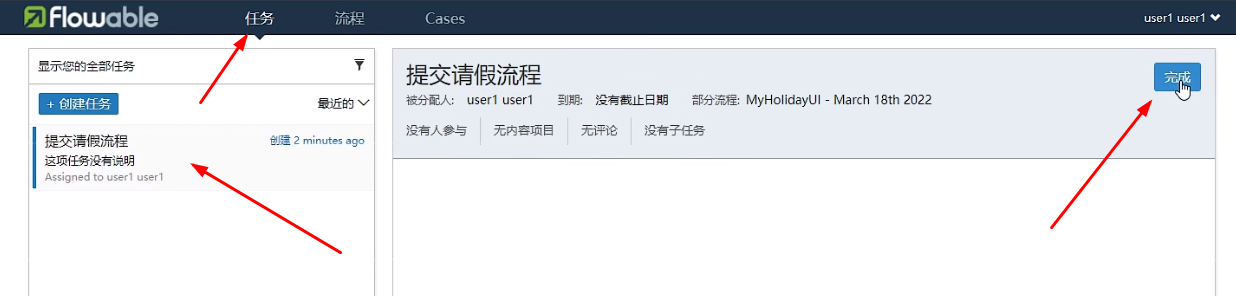

Flowable Task: 运行时任务应用。提供了启动流程实例、编辑任务表单、完成任务，以及查询流程实例与任务的功能。
Flowable Admin: 管理应用。让具有管理员权限的用户可以查询BPMN、DMN、Form及Content引擎，并提供了许多选项用于修改流程实例、任务、作业等。管理应用通过REST API连接至引擎，并与Flowable Task应用及Flowable REST应用一同部署。

所有其他的应用都需要Flowable IDM提供认证。每个应用的WAR文件可以部署在相同的servlet容器（如Apache Tomcat）中，也可以部署在不同的容器中。由于每个应用使用相同的cookie进行认证，因此应用需要运行在相同的域名下。
应用基于Spring Boot 2.0。也就是说WAR文件实际上可以作为独立应用直接运行。参见Spring Boot文档中的可执行的Jar章节。

安装文档

如前所述，全部四个UI应用可以部署在同一个Tomcat服务器里，并且作为入门，这大概也是最简单的方式。也可以选择只安装Modeler应用，但是必须也要部署、运行Flowable IDM应用。在这个安装指导中，我们会介绍如何将所有的四个应用安装至Tomcat服务。

下载最新稳定版本的Apache Tomcat。
下载最新稳定版本的Flowable 6。

:::info

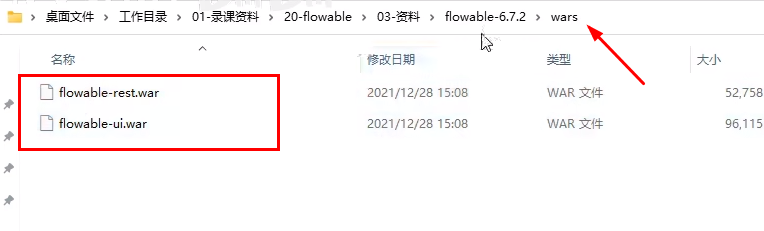

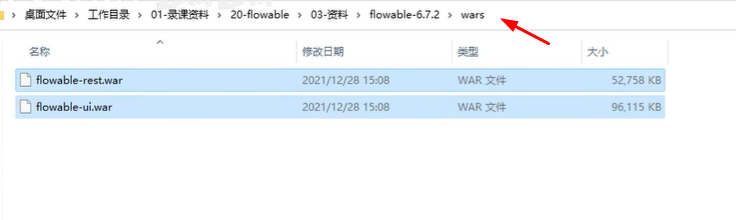

注：这个版本war包已经合并为flowable-rest.war和flowable-ui.war
:::

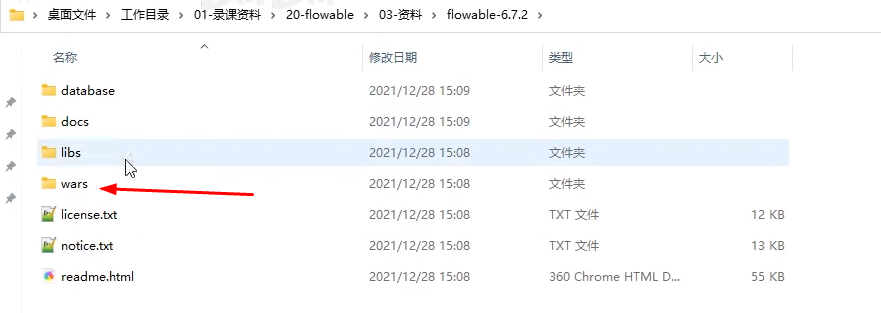

将Flowable发行包中，_wars_文件夹下的flowable-admin.war、flowable-idm.war、flowable-modeler.war与flowable-task.war文件，复制到Tomcat的webapps文件夹下。
运行bin/startup.sh（在Mac OS或Linux下），或bin/startup.bat（在Windows下）脚本，启动Tomcat服务器。
打开web浏览器，访问http://localhost:8080/flowable-modeler。

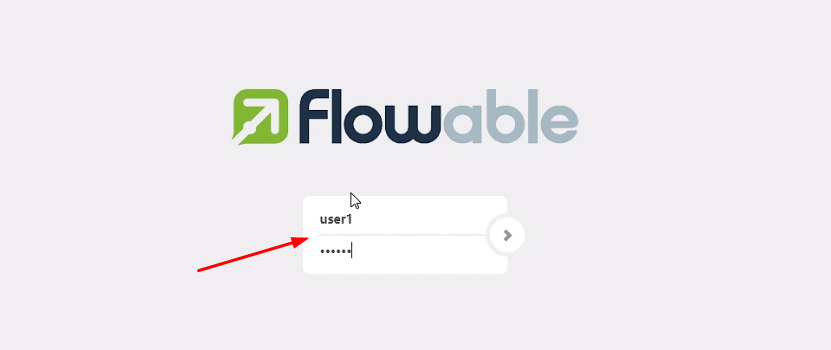

这样所有的Flowable UI应用都将运行在H2内存数据库下，并且可以在浏览器中看到如下登录界面：

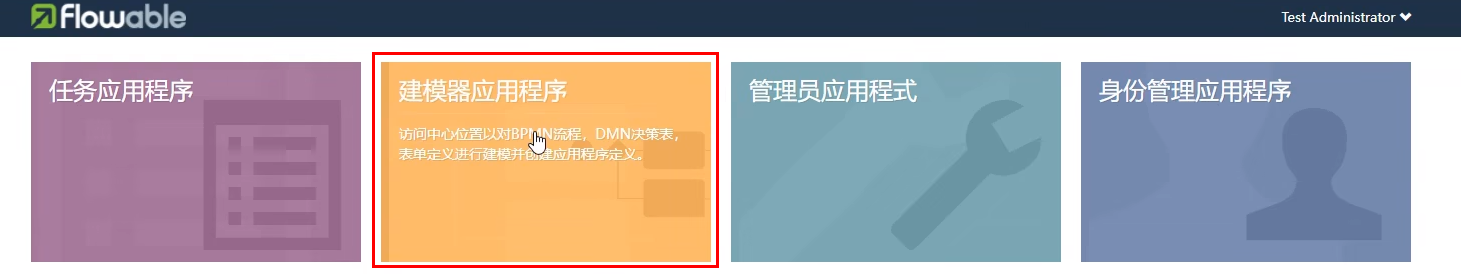

默认情况下，Flowable IDM应用将创建一个具有访问所有Flowable UI应用所需的权限的admin用户。使用admin/test登录，浏览器会跳转至Flowable Modeler应用：

作为可执行的Spring Boot应用，可以直接以独立应用模式运行UI，而不需要应用服务器。可以像这样启动一个应用：

java -jar flowable-idm.war

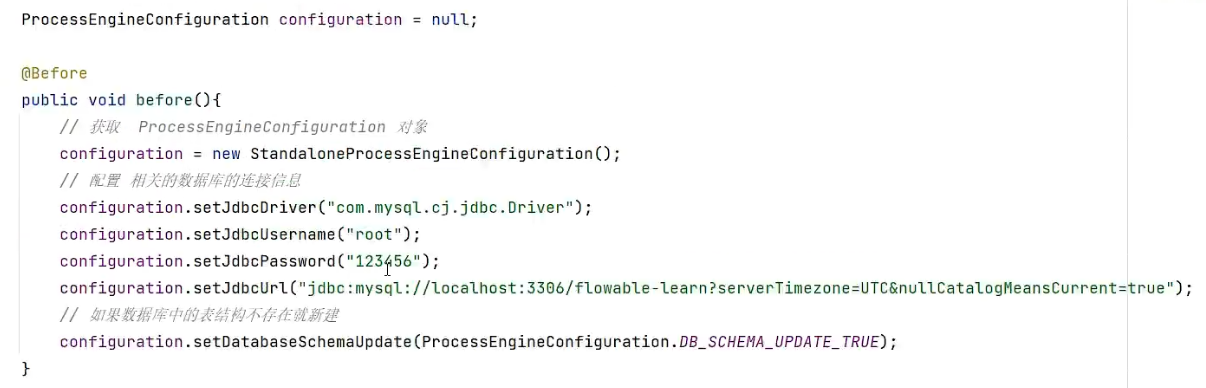

通常会需要将默认的H2内存数据库配置，修改为MySQL或Postgres（或其他持久化数据库）。可以修改每个应用_WEB-INF/classes/_文件夹下的application.properties。也可以使用Spring Boot的显式配置。 Github上也提供了配置示例。要将默认配置修改为MySQL，需要如下修改配置文件：

spring.datasource.driver-class-name=com.mysql.jdbc.Driver
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/flowable?characterEncoding=UTF-8
spring.datasource.username=flowable
spring.datasource.password=flowable

这个配置需要MySQL服务器中有一个flowable数据库，UI应用会自动生成必要的数据库表。对于Postgres，需要做如下修改：

spring.datasource.driver-class-name=org.postgresql.Driver
spring.datasource.url=jdbc:postgresql://localhost:5432/flowable
spring.datasource.username=flowable
spring.datasource.password=flowable

除了修改配置，还需要确保在classpath中有对应的数据库驱动。类似的，可以对每个web应用分别操作，将驱动JAR文件添加到WEB-INF/lib目录下；也可以直接将JAR文件添加到Tomcat的lib目录下。MySQL与Postgres的数据库驱动可以从这里下载：

MySQL: https://dev.mysql.com/downloads/connector/j
Postgres: https://jdbc.postgresql.org/

以独立应用方式运行应用时，可以使用 loader.path 参数添加数据库驱动。

java -Dloader.path=/location/to/your/driverfolder -jar flowable-idm.war

参阅Spring Boot文档PropertiesLauncher功能介绍了解更多信息。

Tomcat运行Flowable UI

下载地址：https://www.flowable.com/open-source

:::info

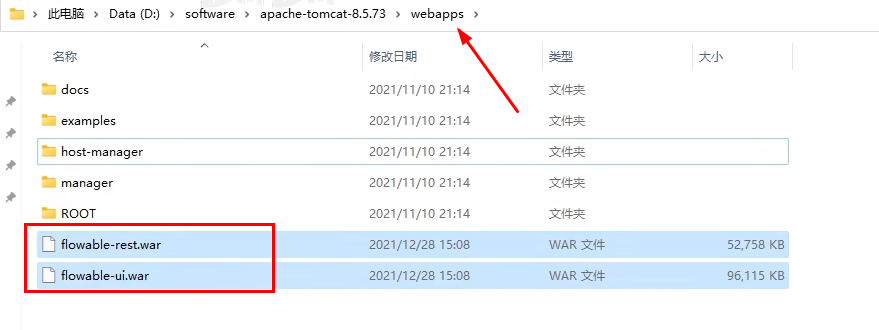

复制flowable的war包到tomcat的webapps目录下
:::

:::info

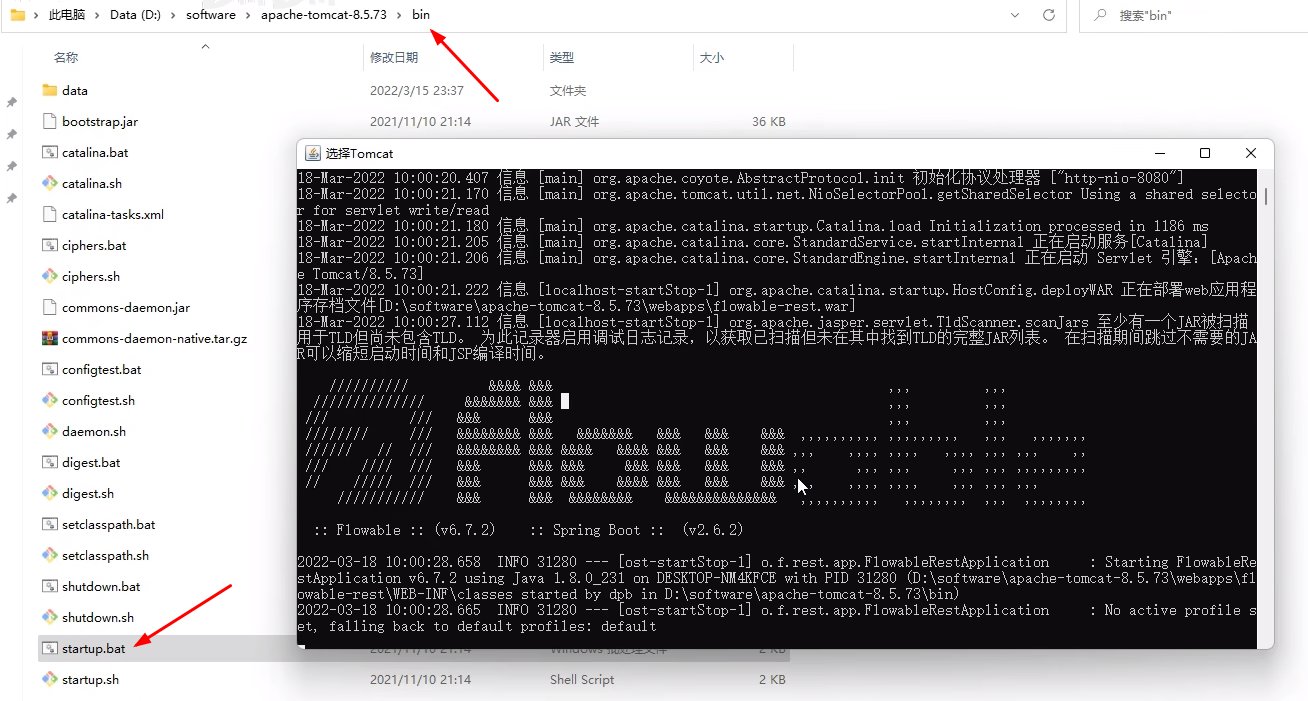

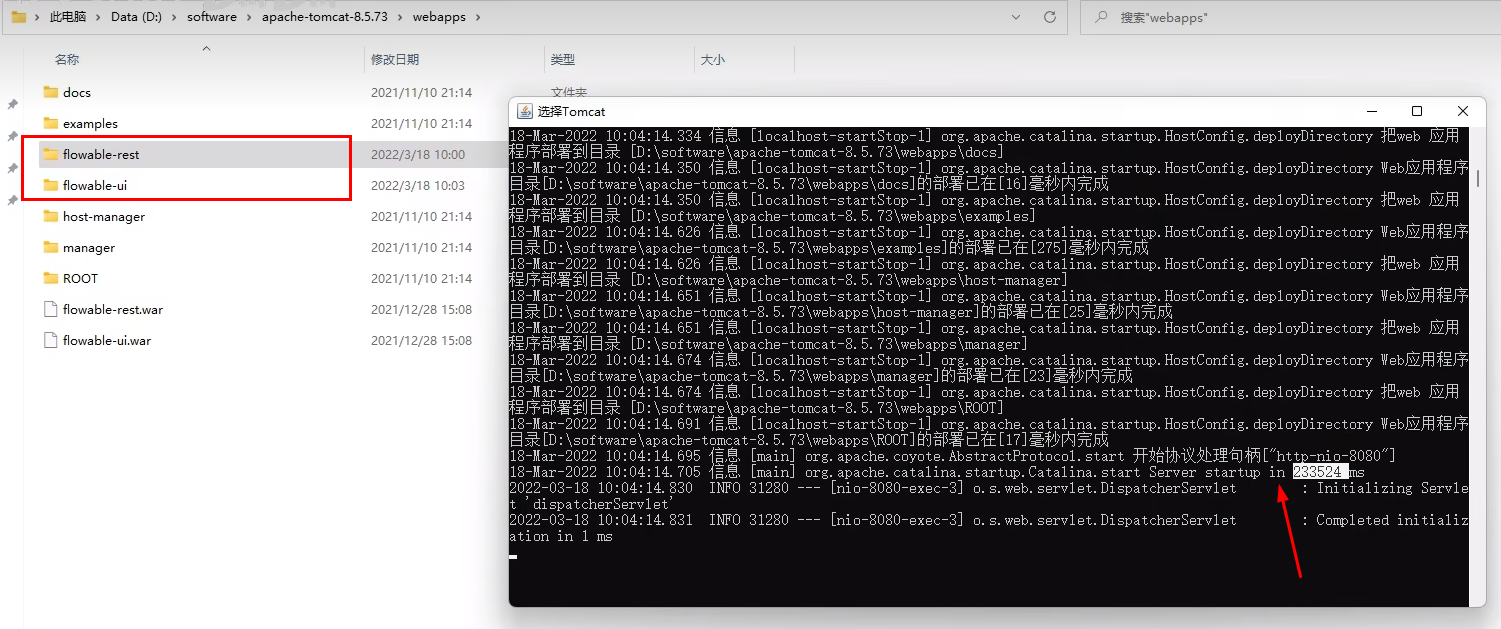

启动tomcat后，会自动解压缩war包
:::

:::info

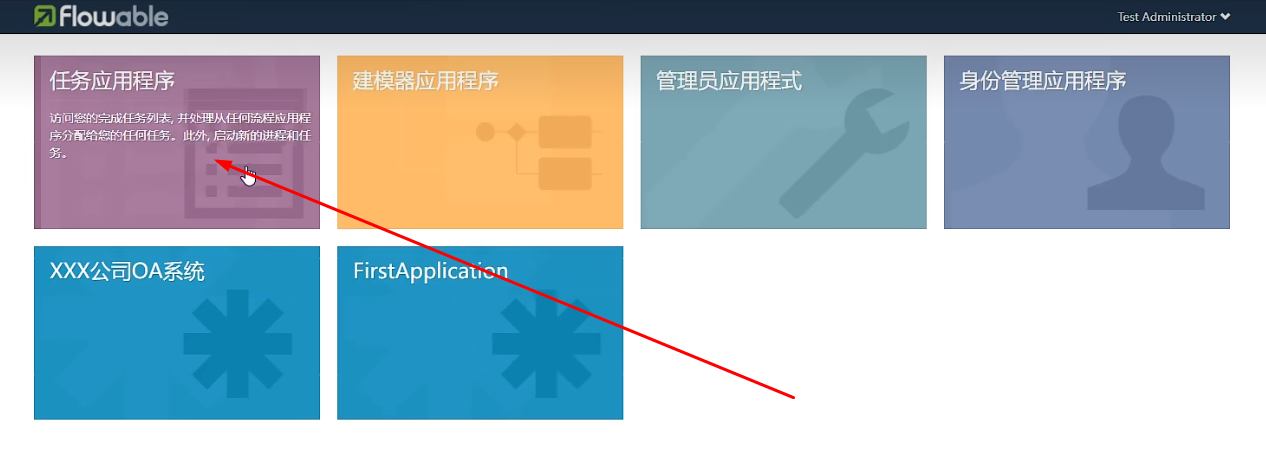

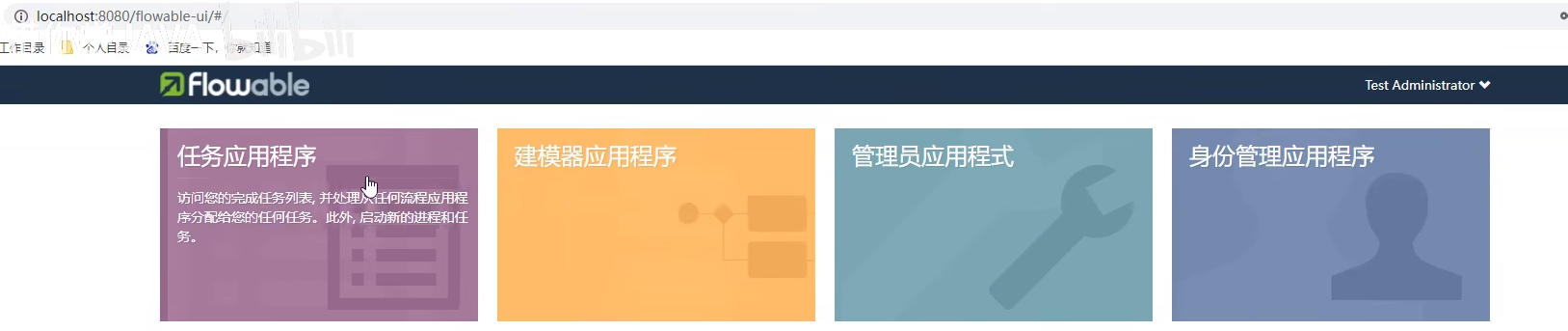

http://localhost:8080/flowable-ui
admin/test
:::
