搭建LVS-DR模式- 配置LVS节点与ipvsadm

搭建LVS-DR模式- 配置LVS节点与ipvsadm

前期准备

1. 服务器与ip规划：

   • LVS - 1台
     • VIP（虚拟IP）：192.168.1.150
     • DIP（转发者IP/内网IP）：192.168.1.151
   • Nginx - 2台（RealServer）
     • RIP（真实IP/内网IP）：192.168.1.171
     • RIP（真实IP/内网IP）：192.168.1.172

2. 所有计算机节点关闭网络配置管理器，因为有可能会和网络接口冲突：

   systemctl stop NetworkManager
   systemctl disable NetworkManager


---

创建子接口

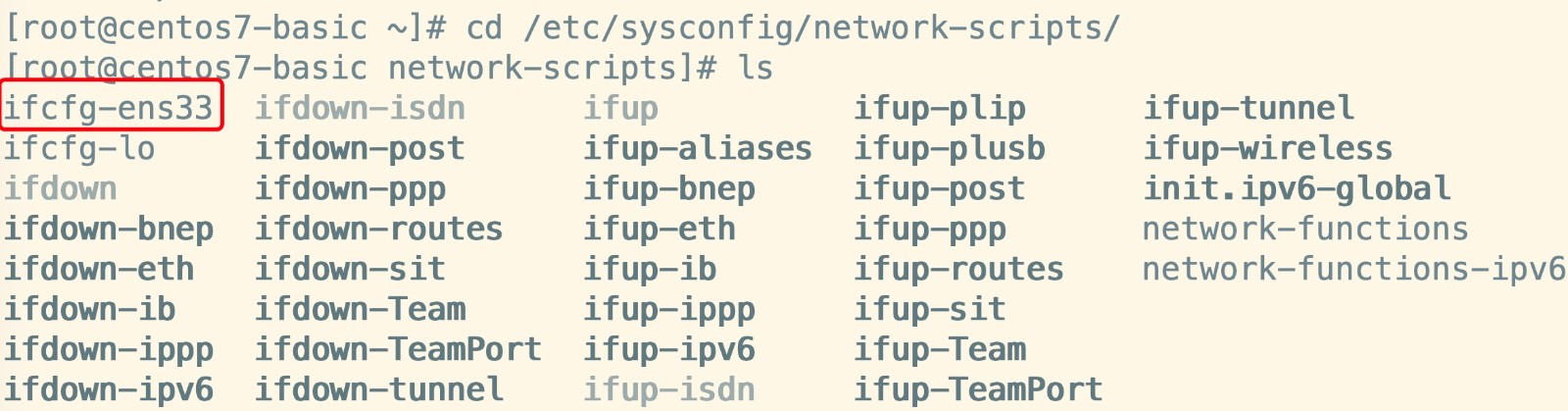

1. 进入到网卡配置目录，找到咱们的ens33：


2. 拷贝并且创建子接口：

cp ifcfg-ens33 ifcfg-ens33:1

* 注：`数字1`为别名，可以任取其他数字都行

3. 修改子接口配置： vim ifcfg-ens33:1

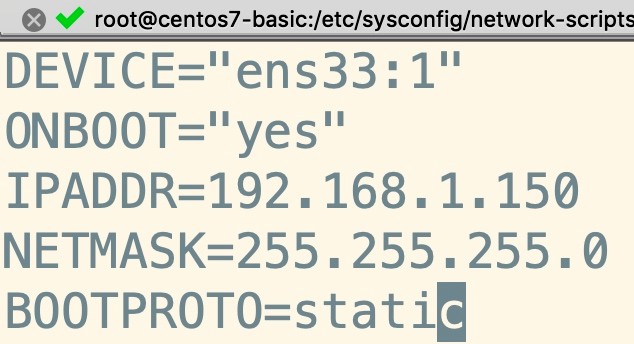

4. 配置参考如下：


   • 注：配置中的 192.168.1.150 就是咱们的vip，是提供给外网用户访问的ip地址，道理和nginx+keepalived那时讲的vip是一样的。

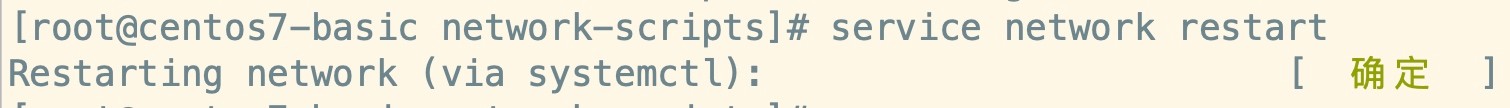

5. 重启网络服务，或者重启linux：

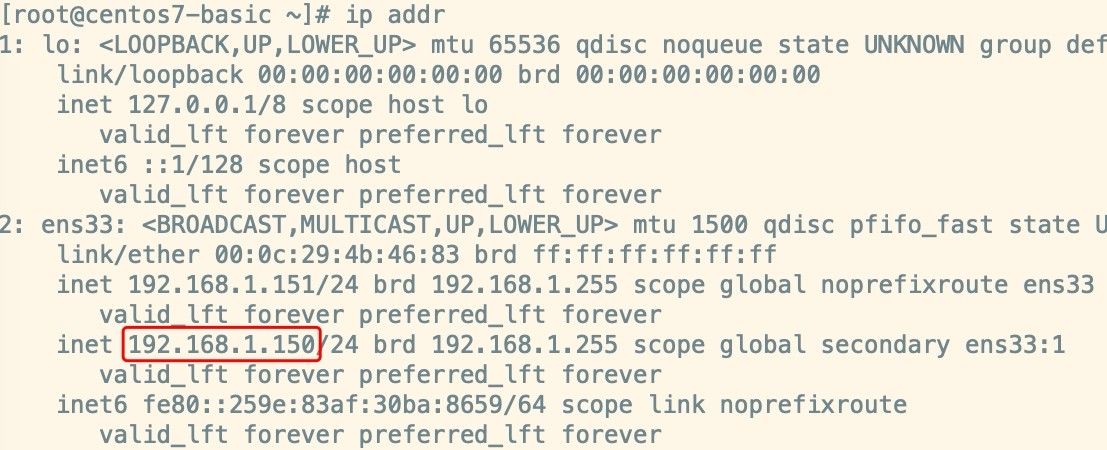

6. 重启成功后，ip addr 查看一下，你会发现多了一个ip，也就是虚拟ip（vip）


---

创建子接口 - 方式2（不推荐）

1. 创建网络接口并且绑定虚拟ip：

   ifconfig ens33:1 192.168.1.150/24


   • 配置规则如下：

     配置成功后，查看ip会发现新增一个192.168.1.150：


• 通过此方式创建的虚拟ip在重启后会自动消失

---

安装ipvsadm

现如今的centos都是集成了LVS，所以ipvs是自带的，相当于苹果手机自带ios，我们只需要安装ipvsadm即可（ipvsadm是管理集群的工具，通过ipvs可以管理集群，查看集群等操作），命令如下：

yum install ipvsadm

安装成功后，可以检测一下：

图中显示目前版本为1.2.1，此外是一个空列表，啥都没。

• 注：关于虚拟ip在云上的事儿

1. 阿里云不支持虚拟IP，需要购买他的负载均衡服务
2. 腾讯云支持虚拟IP，但是需要额外购买，一台节点最大支持10个虚拟ip
