一、 实验目的
1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；
2） 理解 EA 界面布局和元素操作的一般技巧；
3） 熟悉 UML 中的各种图的建立和表示方法；
4） 掌握如何通过 EA 工具完成相关模型的建立
二、 实验内容及步骤
1 .熟悉EA 环境
2 .采用EA工具完成以下ATM示例系统的UML模型的建立。
通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。
( 提示：EA打开 toolbox 的快捷键为 alt+5)
三、实验过程
1. EA 开发环境的介绍

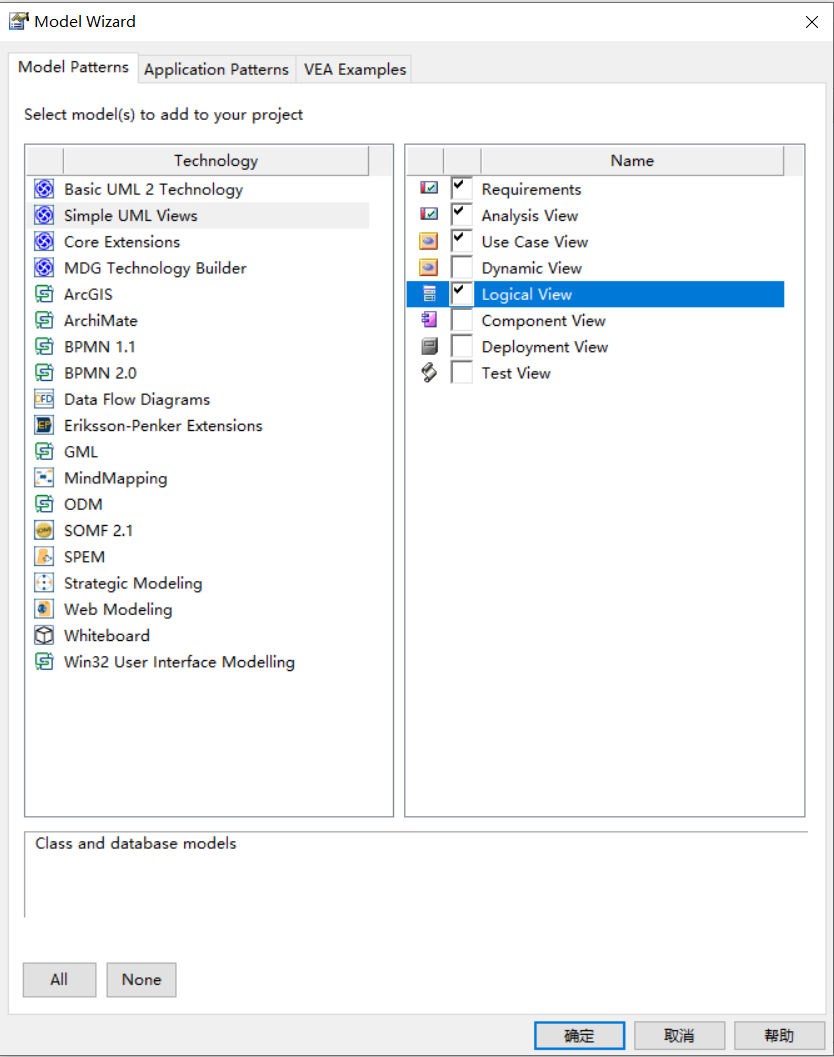

（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件
之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。
（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所
示， 在导航栏里面列出了刚才所选择的系统模型。
（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。
这样在系统里面就多了一个叫做“用户” 的参与者。
（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用例一” 。
（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可
以设置更加细化的约束。
2. 采用EA工具完成以下ATM示例系统的UML模型的建立。
通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。

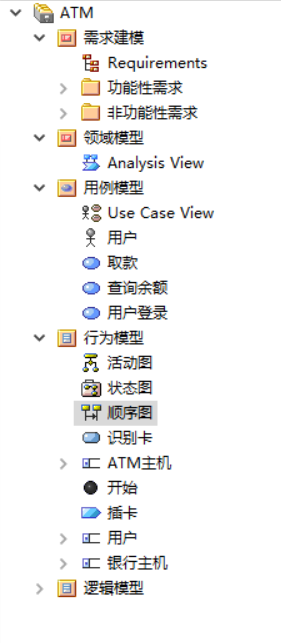

1、首先建立ATM项目文件，然后在项目中建立五个模型，分别为需求建模、用例模型、领域模型、逻辑模型和行为模型。然后再在五个模型中分别建视图和需求，其中需求建模中包括功能性需求和非功能性需求，功能性需求里又建了五个包，分别为卡处理、取款、查询余额、用户界面、用户登录，在用例模型中创建了用例图。
2、需求建模

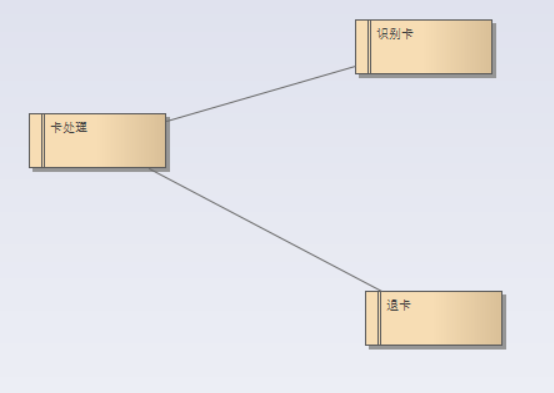

（1）处理卡:

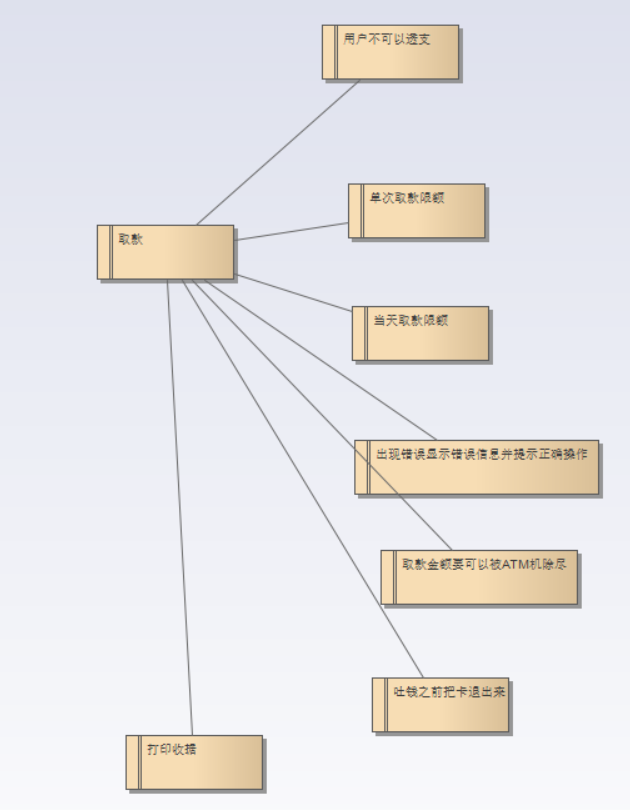

（2）取款:

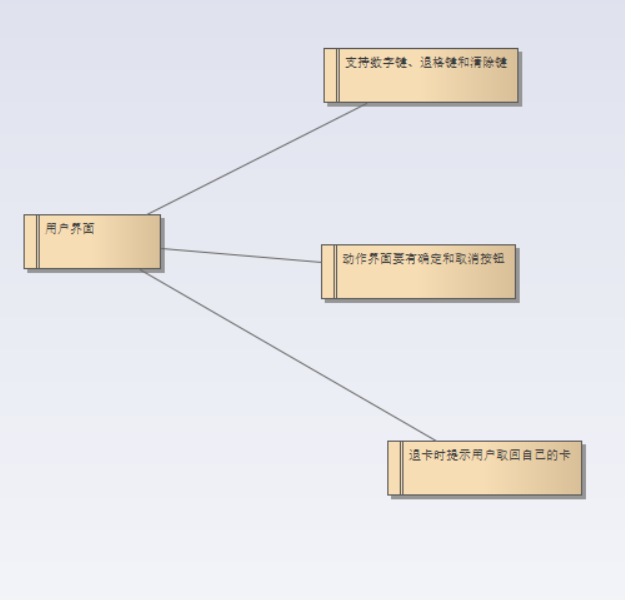

（3）用户界面：

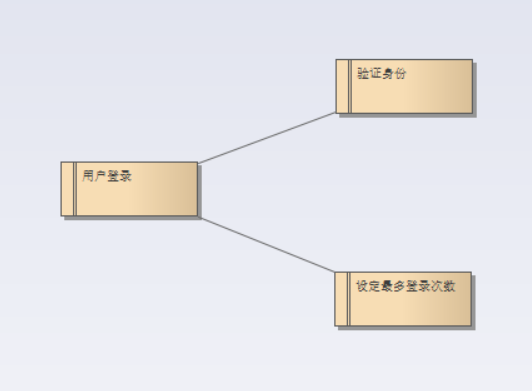

（4）用户登录：

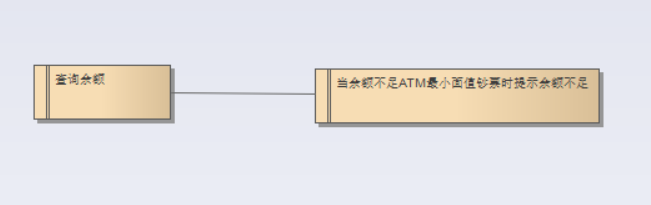

（5）查询余额：

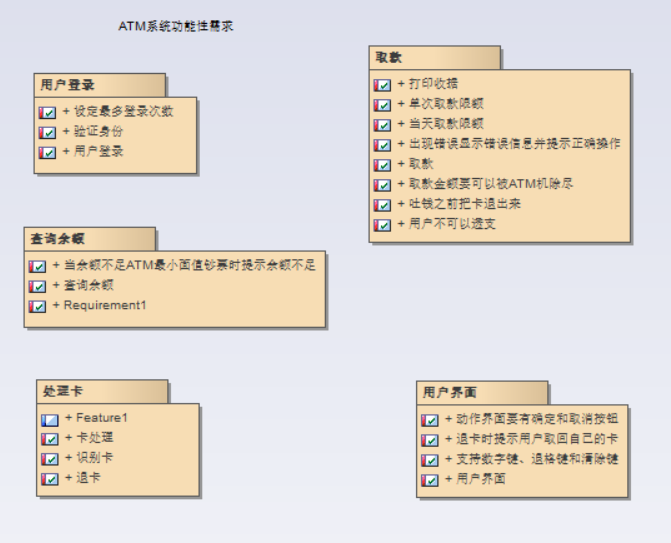

（6）ATM系统建模：
3、用例建模：
4、行为模型：

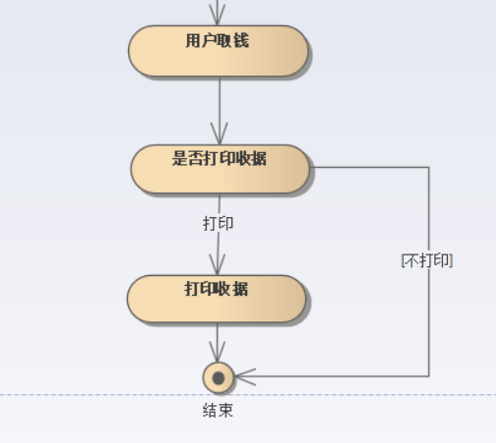

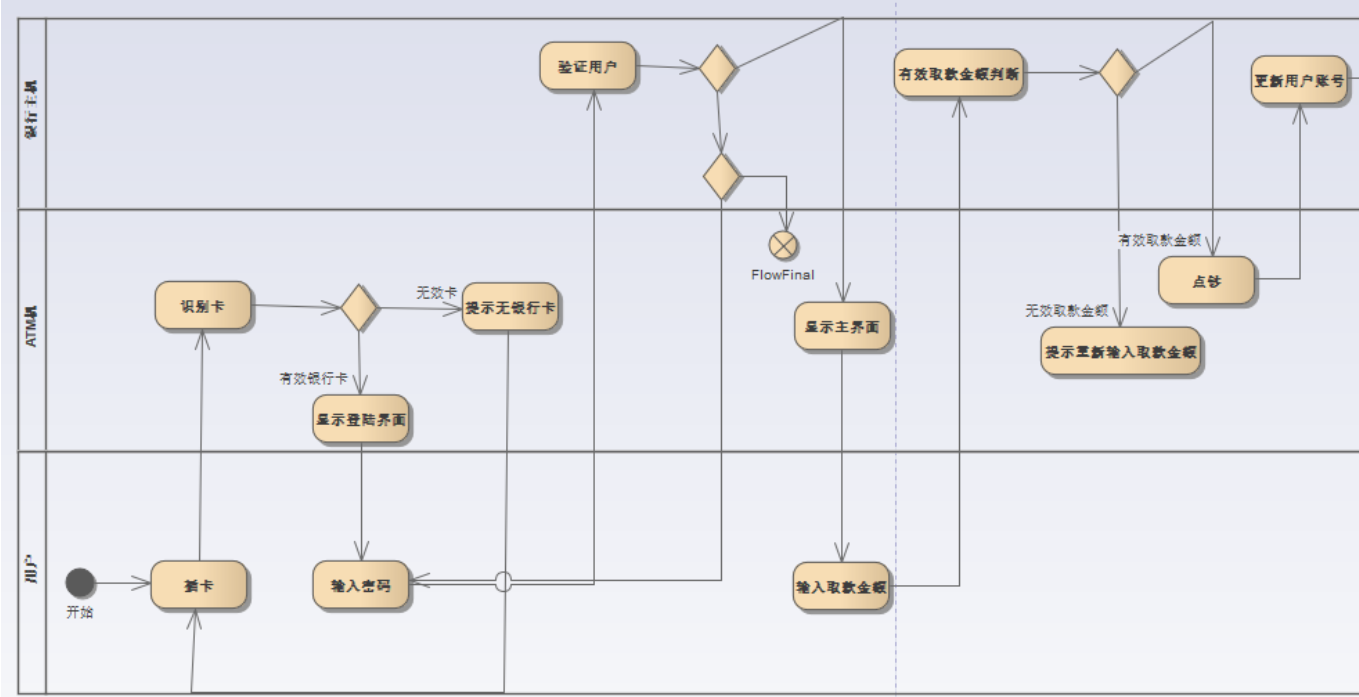

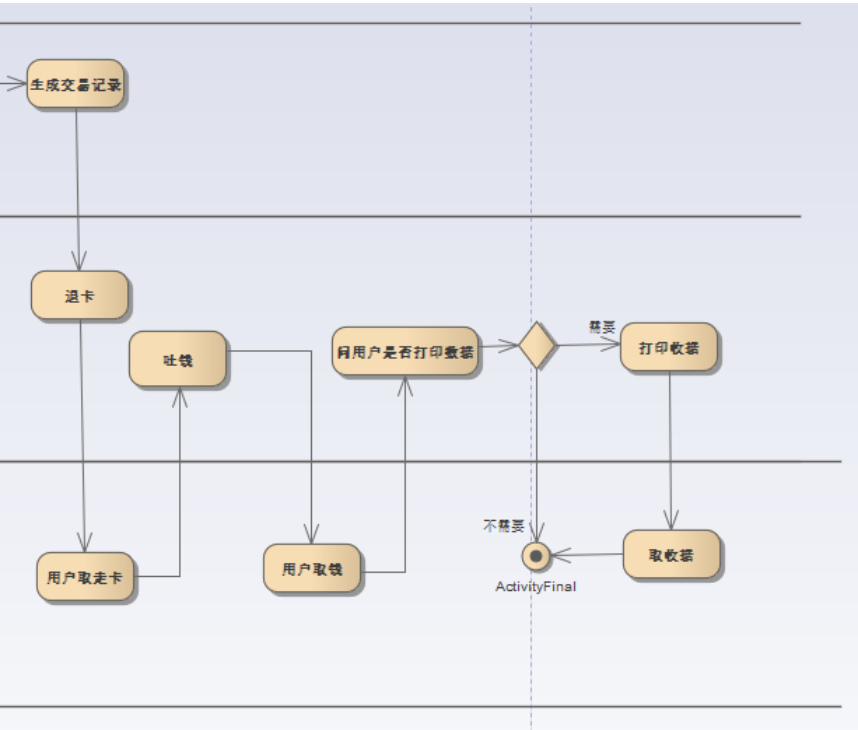

（1）活动图：

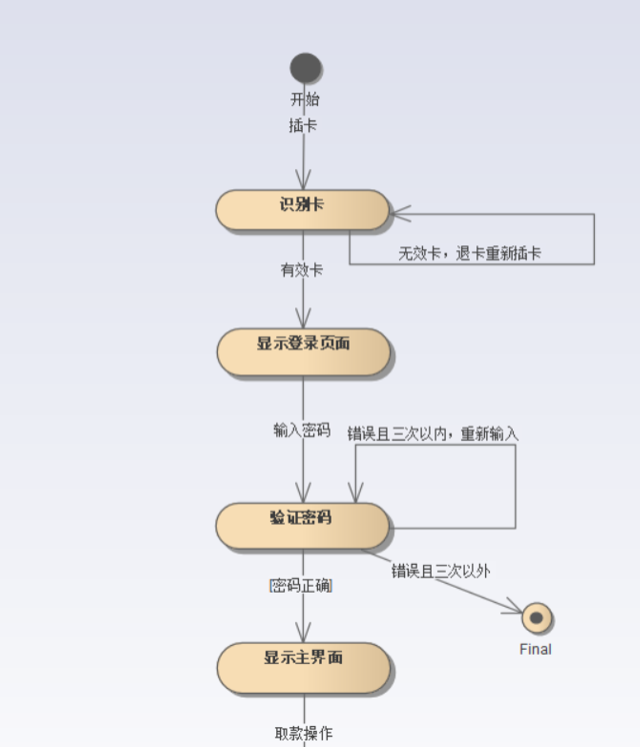

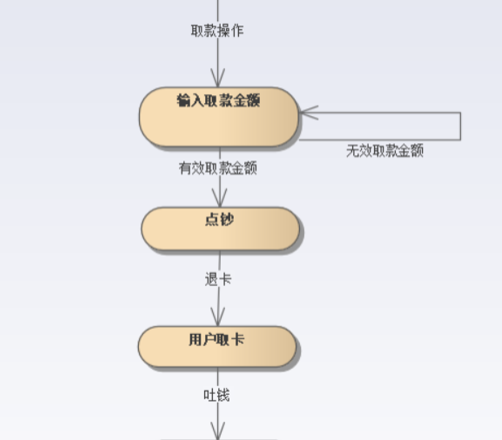

（2）状态图：

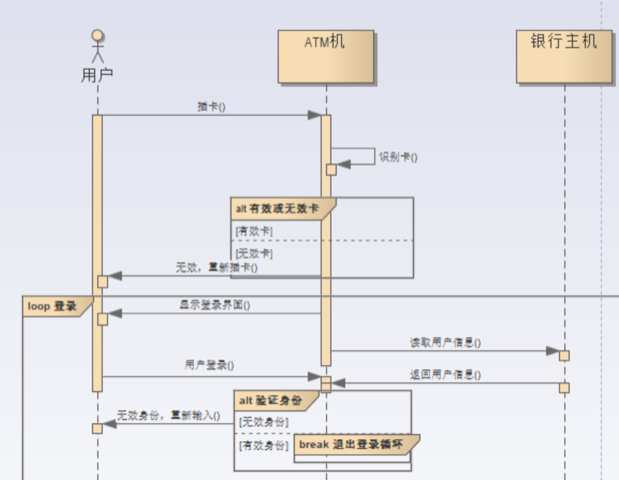

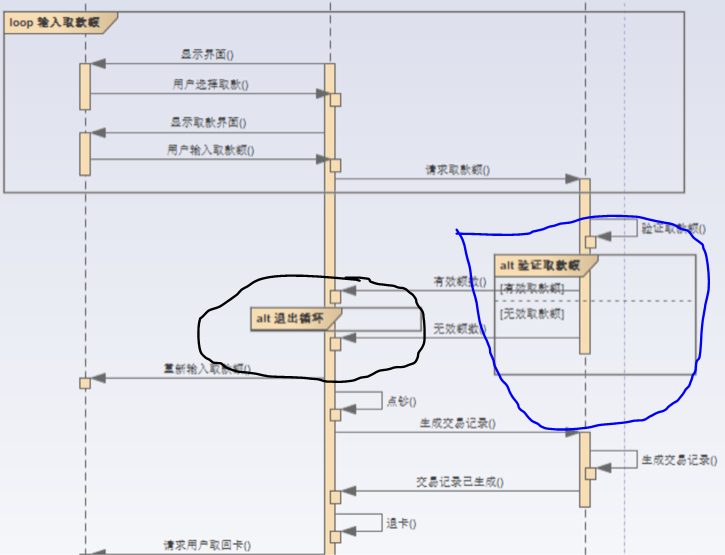

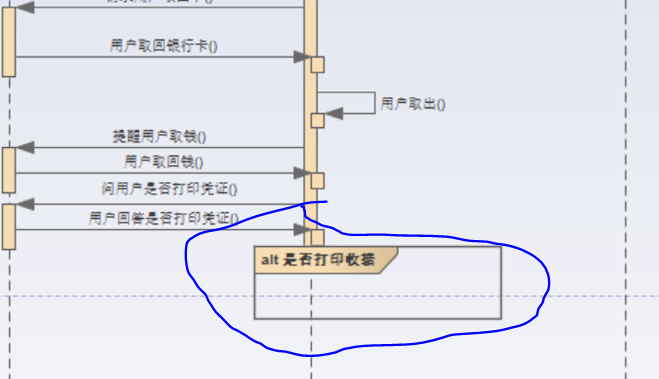

（3）顺序图：
四、思考题
通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON代码的相互转换，并给出网络链接及说明。
1、Acceleo是MDA（Model Driven Architecture：模型驱动体系结构）的一个代码自动生成工具，Acceleo能把模型转换为Java，C#，PHP等代码。Acceleo基于 Eclipse平台以及EMF（Eclipse模型框架），开放源代码，可以免费使用。
http://www.oschina.net/p/acceleo
2、Trufun UML 2008
http://www.trufun.net/new/product.html
3、StarUML逆向工程：通过代码生成类图
https://blog.csdn.net/caoshangpa/article/details/79797821
五、实验小结
通过这次实验了解到UML建模工具的使用方法，也学习到建模的方式方法。
