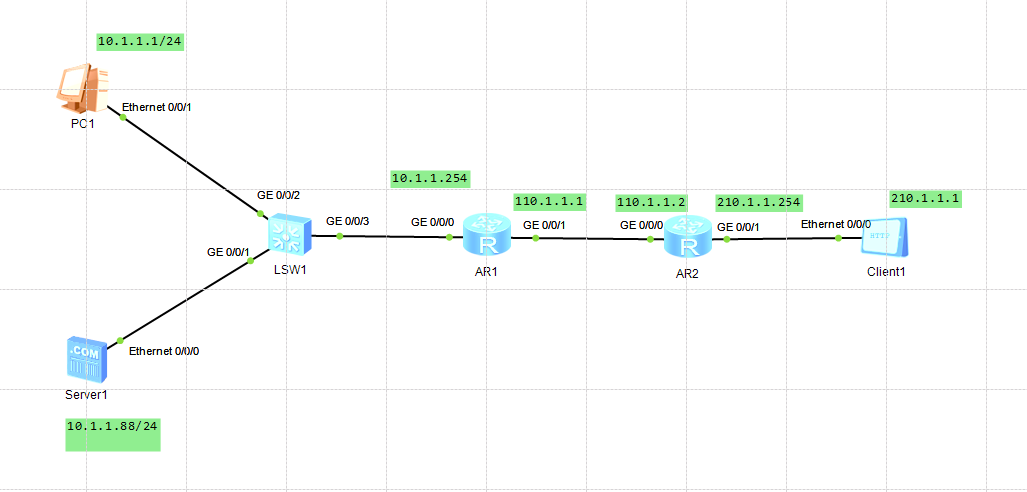

动态NAT配置实验





 SW1配置：

[Huawei]vlan 10
[Huawei-vlan10]int g 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei-GigabitEthernet0/0/1]int g 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]int g 0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 10

R1配置：

[R1-GigabitEthernet0/0/0]ip address 10.1.1.254 24
[R1-GigabitEthernet0/0/1]ip address 110.1.1.1 24

[R1]ip route-static 0.0.0.0 0 110.1.1.2

[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 10.1.1.0 0.0.0.255
[R1-acl-basic-2000]int g 0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000



R2配置：

[R2]ip route-static 10.1.1.0 24 110.1.1.1       配置回程路由





完成以上配置后，实现PC1和client1互通。
