数据流图

1.1 数据流图的概念
数据流图(Data Flow Diagram，DFD)是一种图形化技术，它描绘信息流和数据从输入移动到输出的过程中所经受的变换。

数据流图的优点：

在数据流图中没有任何具体的物理元素，它只是描绘信息在软件中流动和被处理的情况。
因为数据流图是系统逻辑功能的图形表示，即使不是专业的计算机技术人员也容易理解它，所以是分析员与用户之间极好的沟通工具。
设计数据流图时只需考虑系统必须完成的基本逻辑功能，完全不需考虑怎样具体地实现这些功能，因此，它也是今后进行软件设计很好的出发点。
数据流图可以在任何抽象层次上被用来表示系统或软件。事实上，数据流图可以被分层次地画，层次越低（在数据流图中1层比0层的层次更等）表现出的信息流细节和功能细节也越多。数据流图既提供了功能建模机制、也提供了信息流建模机制。

数据流图有4种基本符号：

正方形（或立方体）表示数据的源点或终点；
圆角矩形（或圆形）代表变换数据的处理；
开口矩形（或两条平行横线）代表数据存储；
箭头表示数据流，即特定数据的流动方向。

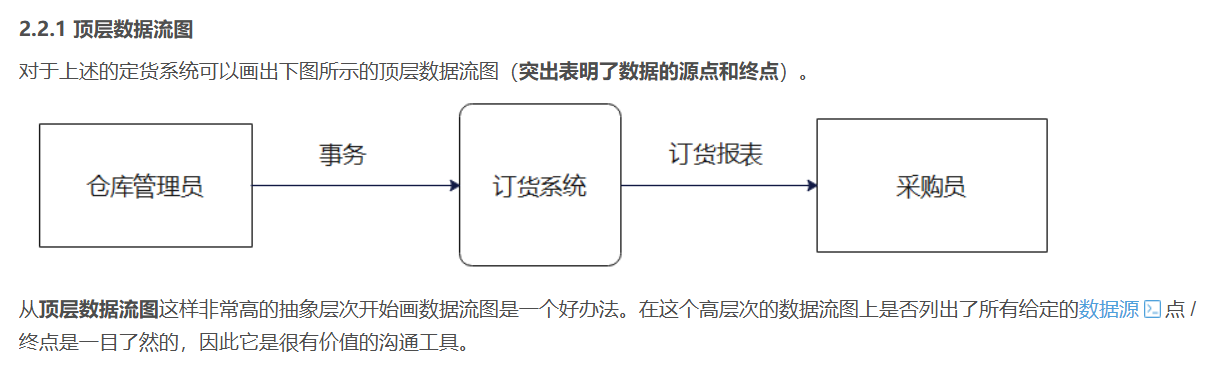

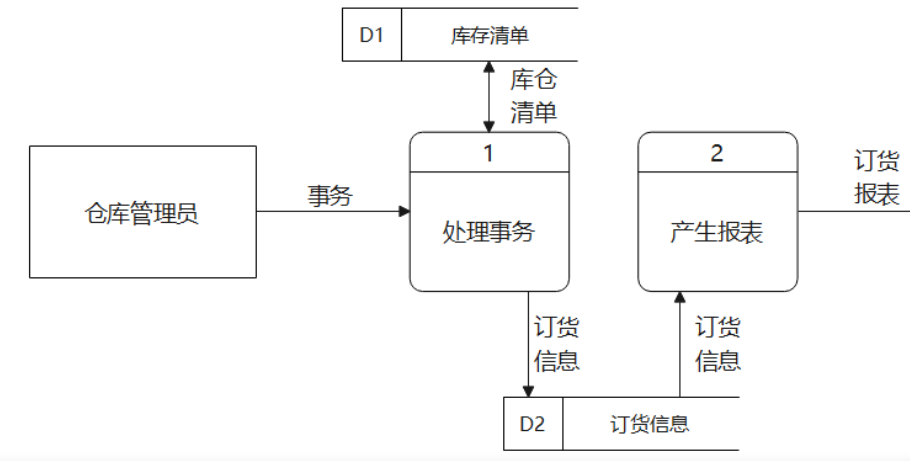

顶层数据流图太抽象了，从这张图上所能了解到的信息非常有限。下一步应该把基本系统模型细化，描绘系统的主要功能。
