uml总结

1. 类图
核心用途：描述系统中类的静态结构，展示类、类的属性、方法以及类之间的关系。它是面向对象系统建模中最常用、最基础的图。

核心元素：

类：用矩形表示，分三栏【类名】、【属性】、【方法】。

接口：用圆圈或带<>的类表示。

关系：

关联：一条实线，表示类之间的知识关系（如“学生”知道“课程”）。可以有方向、多重性（如 1, 0..*, *）。

聚合：带空心菱形的实线，表示“整体-部分”关系，部分可以独立于整体存在（如“汽车”和“轮胎”）。

组合：带实心菱形的实线，表示更强的“整体-部分”关系，部分与整体共存亡（如“公司”和“部门”）。

泛化：带空心三角箭头的实线，表示继承关系（如“猫”继承“动物”）。

实现：带空心三角箭头的虚线，表示类实现接口。

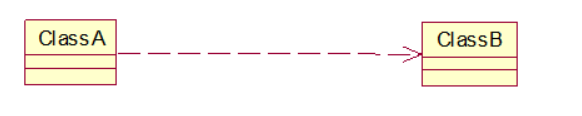

依赖：一条虚线箭头，表示一个类的变化会影响另一个类（如使用另一个类的对象作为方法参数）。

2. 对象图
核心用途：是类图的一个实例，展示在系统某一时刻，对象的状态以及对象之间的链接关系。它就像是系统在运行中某一时刻的快照。

核心元素：

对象：用矩形表示，格式为 对象名:类名，并可以显示属性的当前值。

链接：对象之间的关联关系的实例，用实线表示。

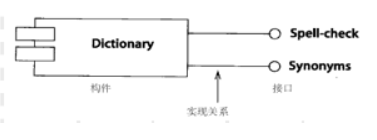

3. 组件图
核心用途：描述软件组件（如可执行文件、库、文件等）的物理结构以及它们之间的依赖关系。主要用于系统和子系统建模。

核心元素：

组件：用带<>关键字和组件图标的矩形表示。

接口：提供接口（圆圈）和需求接口（半圆），通过“棒糖-插座”方式连接。

依赖关系：用虚线箭头表示，一个组件依赖于另一个组件的接口。

4. 部署图
核心用途：描述系统硬件节点的拓扑结构，以及软件组件（如可执行文件）在这些节点上的部署情况。它展示了系统的物理视图。

核心元素：

节点：用立方体表示，代表一个物理设备（如服务器、PC、路由器）。

组件：可以放置在节点内部，表示该组件部署在该节点上运行。

连接：节点之间的通信路径，用实线表示，并可标明协议（如HTTP， JDBC）。

5. 用例图
核心用途：从用户角度描述系统的功能需求，指出各个功能的参与者（用户或外部系统）。它不关心功能如何实现，只关心“做什么”。

核心元素：

参与者：小人图标，代表与系统交互的角色。

用例：椭圆，代表系统提供的一项完整功能。

系统边界：一个方框，将所有用例框在里面，外部是参与者。

关系：

关联：参与者与用例之间的实线。

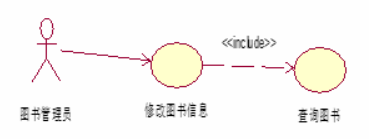

包含：带<>的虚线箭头，表示基础用例必须调用被包含用例（如“支付”必须包含“验证密码”）。

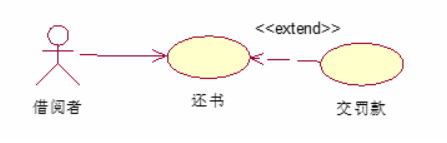

扩展：带<>的虚线箭头，表示在特定条件下，基础用例会扩展出新的行为（如“取款”在余额不足时可能扩展“显示透支选项”）。

泛化：参与者或用例之间的继承关系。

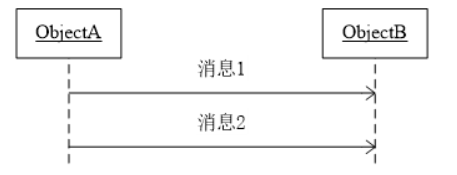

6. 时序图
核心用途：强调消息的时间顺序，显示对象之间交互的先后过程。它是交互图中最常用的一种。

核心元素：

生命线：垂直的虚线，代表对象在交互期间的存在。

激活条：生命线上的细长矩形，代表对象执行一个操作的时间段。

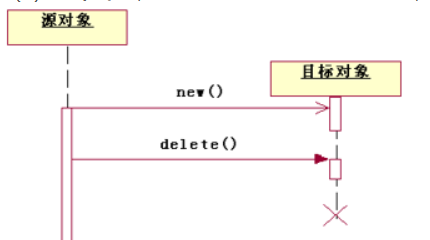

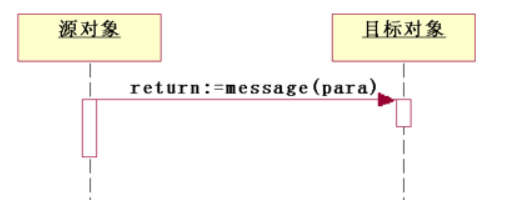

消息：生命线之间的水平箭头，代表通信内容。类型有：同步消息（实心箭头）、异步消息（开放箭头）、返回消息（虚线箭头）。

交互片段：如 alt（条件判断）、opt（可选）、loop（循环）等，用于表示更复杂的控制逻辑。

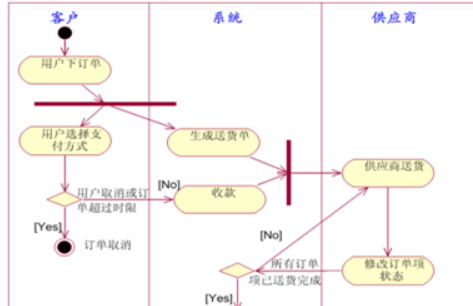

7. 活动图
核心用途：描述系统完成一个用例或用例中特定活动所执行的一系列动作流程。类似于流程图，但支持并行行为。

核心元素：

开始节点：实心圆。

活动/动作：圆角矩形。

控制流：箭头，指向下一个活动。

决策节点：菱形，有一个流入和多个条件流出的路径。

合并节点：菱形，将多个可选路径合并到一起。

分叉与汇合：粗水平线。分叉将一条流拆分成多条并发流；汇合等待所有并发流到达后再合并为一条。

泳道：垂直或水平区域，将活动按职责分组（如按部门或角色）。

8. 状态机图
核心用途：描述一个对象在其生命周期内所经历的各种状态，以及引起状态转换的事件（如信号、操作等）。它关注的是单个对象的生命历程。

核心元素：

状态：圆角矩形，包括【状态名】、可选的【进入/退出动作】等。

初始状态：实心圆。

最终状态：同心圆。

转换：状态之间的箭头，标有 触发事件[监护条件]/动作。

事件：触发状态转换的事情。

监护条件：布尔表达式，为真时转换才发生。
