FlexRay Wakeup Pattern

https://mp.weixin.qq.com/s/cCoxbiKBQ_-ZdYPwztvuYw

本文简单介绍FlexRay Wakeup Pattern波形图。


1. Wakeup Pattern

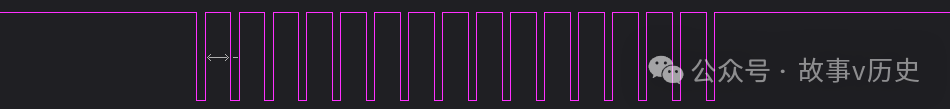

FlexRay控制器发送wakeup pattern时控制器TXD脚上的波形如下图:




其中包含16个wakeup symbol。具体发多少个wakeup pattern由参数pWakeupPattern控制,这里pWakeupPattern = 16。


2. Wakeup Symbol


Wakeup symbol的组成:




gdWakeupSymbolTxLow和gdWakeupSymbolTxIdle都是以gdBit(比特时长)为单位,分别定义了低段的时长和空闲段的时长。


  • gdWakeupSymbolTxIdle: Number of bits used by the node to transmit the ‘idle’ part of a wakeup symbol. The duration is equal to cdWakeupSymbolTxIdle。

  • gdWakeupSymbolTxLow: Number of bits used by the node to transmit the LOW part of a wakeup symbol. The duration is equal to cdWakeupSymbolTxLow。

  • cdWakeupSymbolTxLow: Duration of low phase of a transmitted wakeup symbol. Value: 6us。

  • cdWakeupSymbolTxIdle: Duration of the idle phase between two low phases inside a wakeup pattern. Value: 18us.





如果速率为10Mbps,那么gdBit为1us,gdWakeupSymbolTxLow = 6,gdWakeupSymbolTxIdle = 18,wakeup symbol的波形如下:




3. 总体波形图


FlexRay控制器发送wakeup pattern时,总体波形图:




其中:


1.只有在发送Low时,TXEN拉低使能。发送Idle时,TXEN未使能。


2.PHY会把TXD上发送的信号转发到RXD上。
