2019 SDN上机第1次作业 CWC

1. 安装轻量级网络仿真工具Mininet

使用Github上的Mininet安装源

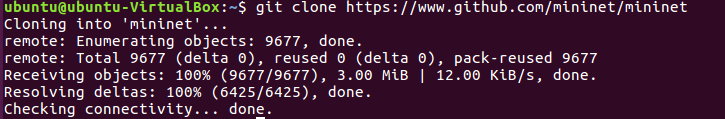

git clone https://github.com/mininet/mininet.git







cd mininet/
sudo ./util/install.sh -a

最后显示

就安装成功了

2. 用字符命令搭建如下拓扑，要求写出命令

①





 图片中显而易见地得出为Linear型。

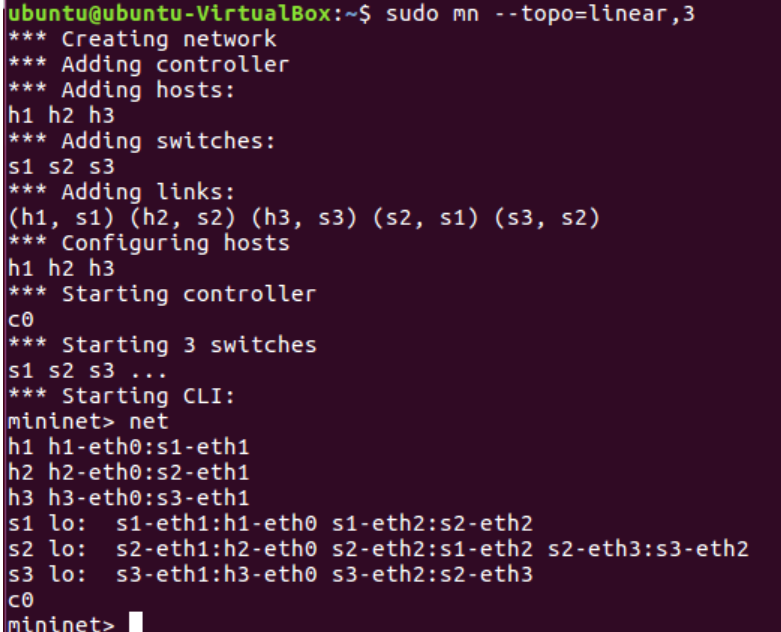

sudo mn --topo=linear,3



②

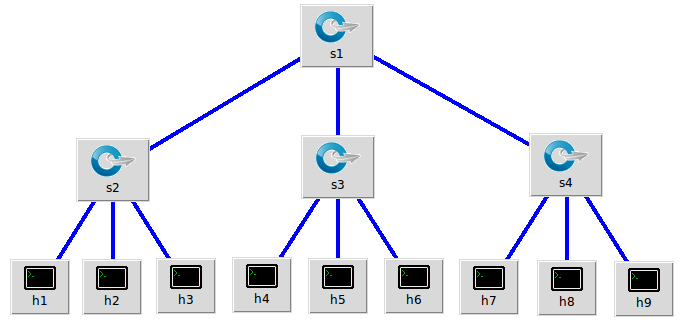

同样地，显而易见为Tree型

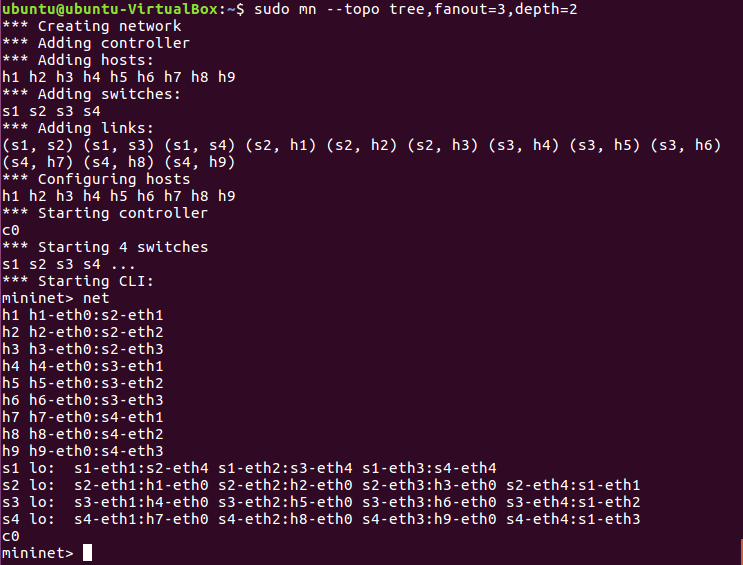

sudo mn --topo tree,fanout=3,depth=2

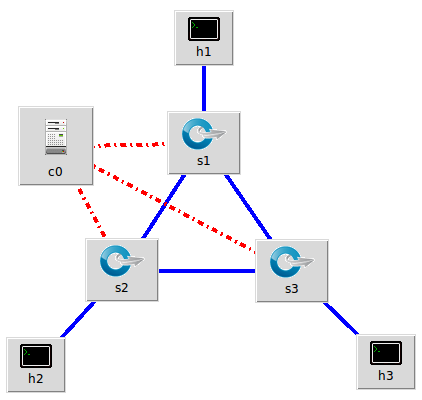

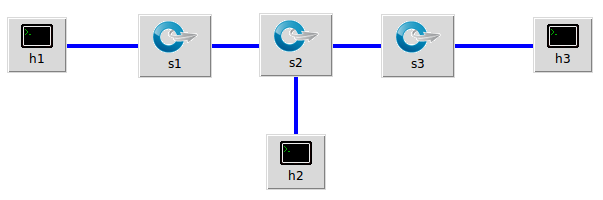

3. 利用可视化工具搭建如下拓扑，并要求支持OpenFlow 1.0 1.1 1.2 1.3，设置h1（10.0.0.10）、h2（10.0.0.11）、h3（10.0.0.12），拓扑搭建完成后使用命令验证主机ip，查看拓扑端口连接情况。







 使用命令呼出MiniEdit

sudo ./miniedit.py

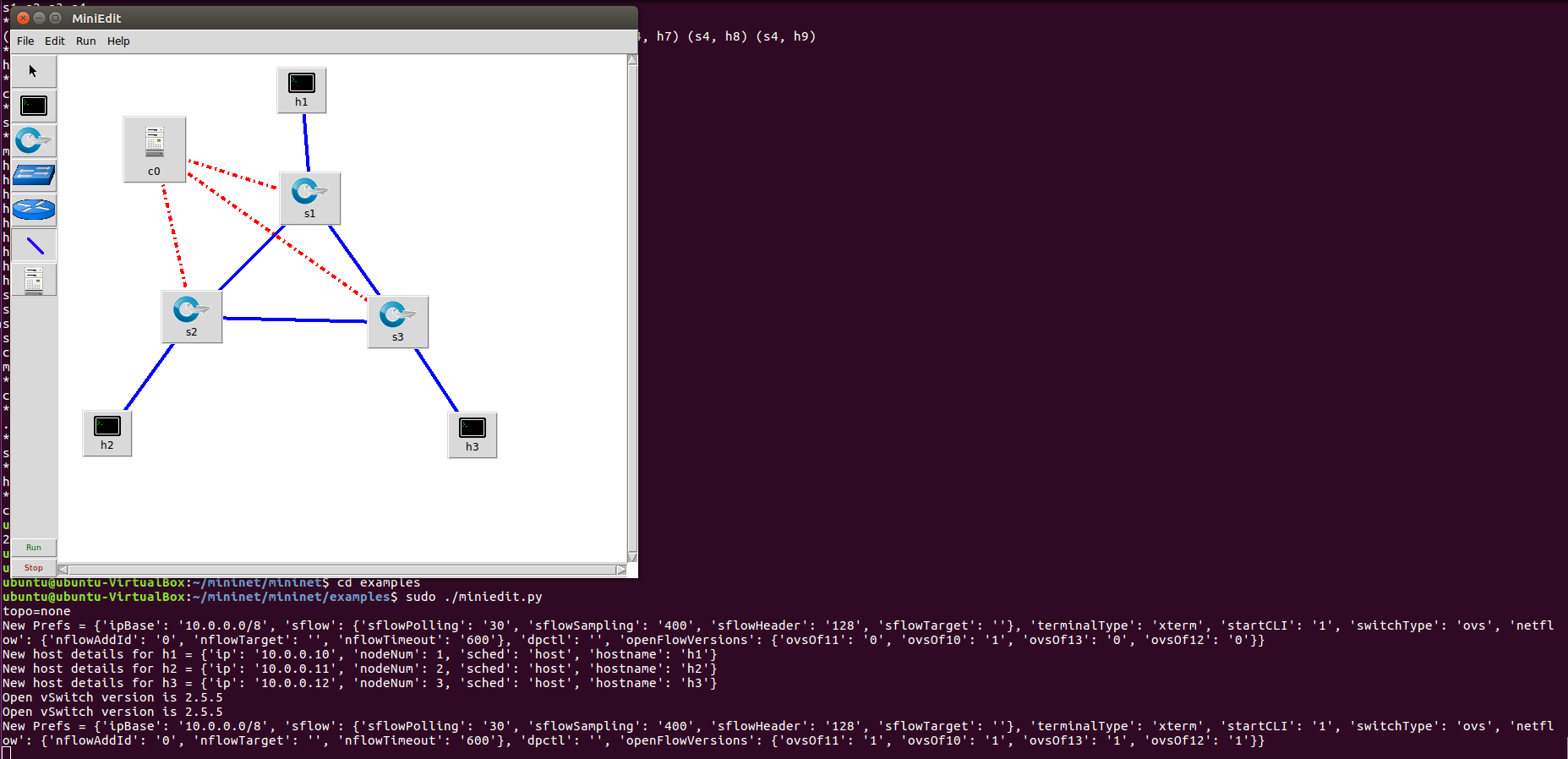

 然后使用可视化编辑器，具体步骤详见截图

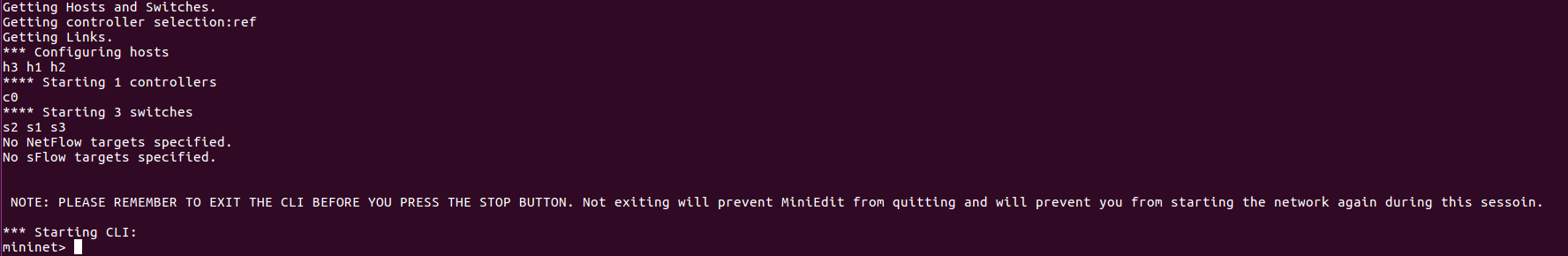

完后点击“Run”按钮

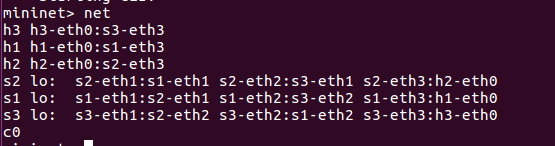

使用net查看拓扑端口连接情况

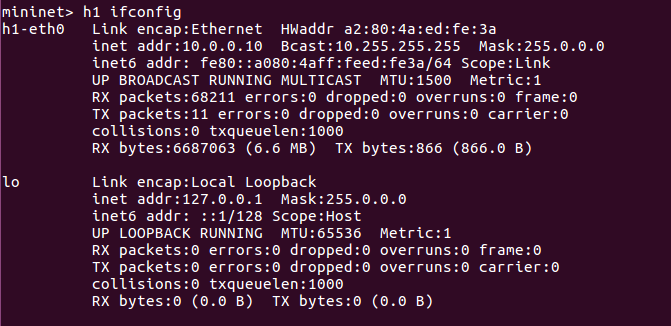

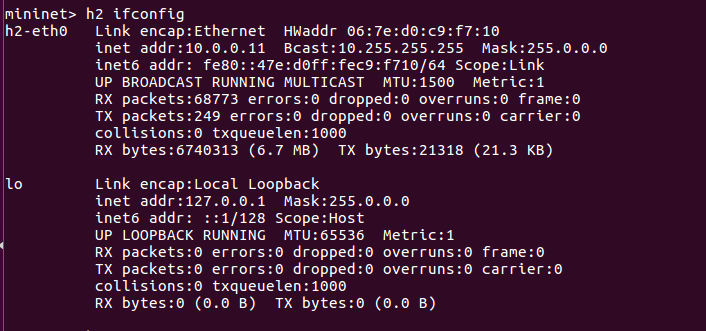

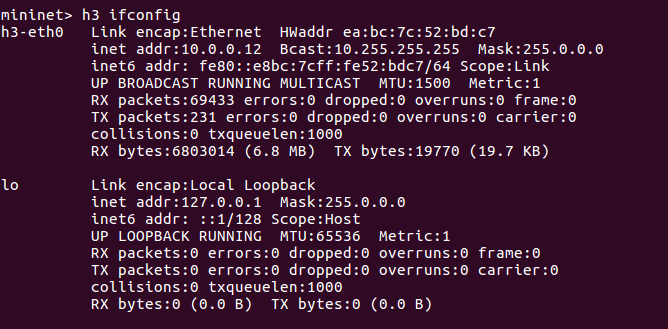

验证各主机IP

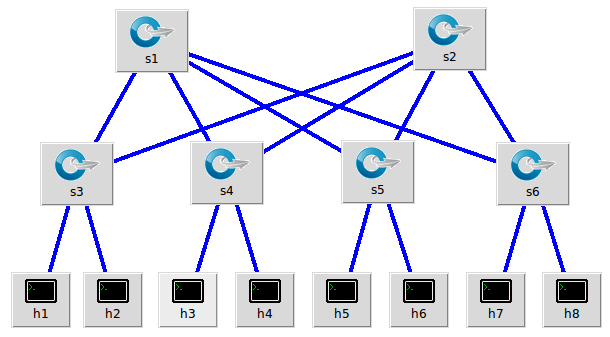

4. 利用Python脚本完成如下图所示的一个Fat-tree型的拓扑（交换机和主机名需与图中一致，即s1~s6，h1~h8，并且链路正确，请给出Mininet相关截图）

在/home/mininet/目录下添加fattree.py脚本，其中

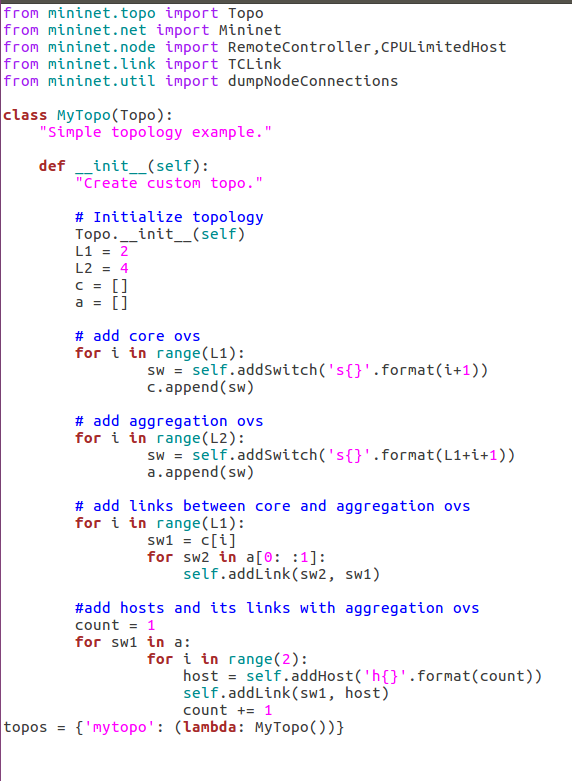

代码的部分：

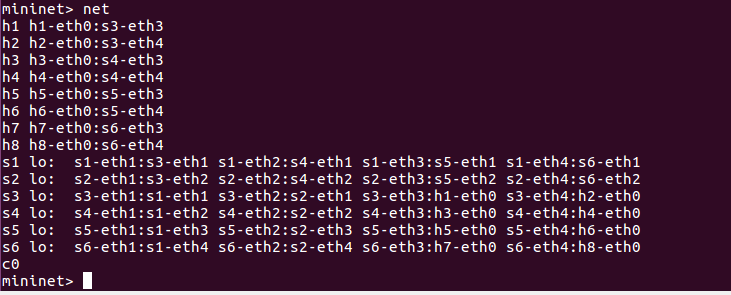

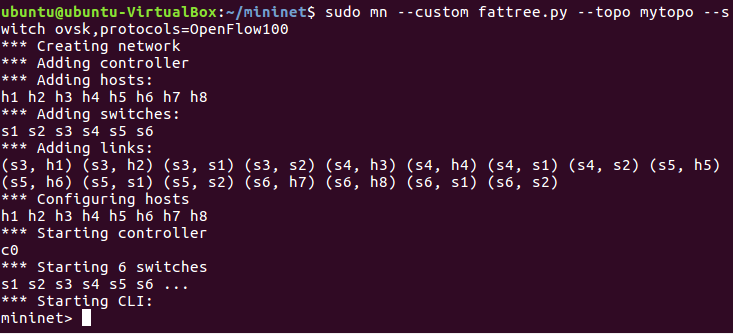

检查拓扑
