外观模式

外观模式（Facade Pattern）隐藏系统的复杂性，并向客户端提供了一个客户端可以访问系统的接口。向现有的系统添加一个接口，来隐藏系统内部。客户端只需要调用接口、而无需在意实现细节

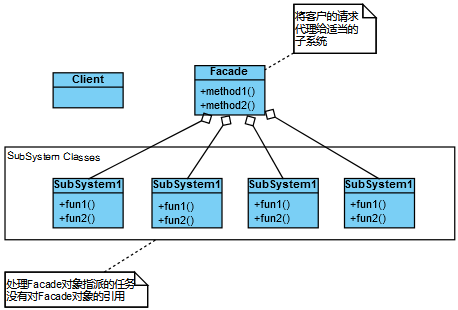

UML：

  外观模式的主要角色：

  • Facade：外观角色
  • Client：外观接口调用者
  • 子系统：各个功能模块，完成Facade指派的任务，是实际实现功能的角色

Cast：

去餐厅吃饭的时候我们只需要叫服务员点餐，然后等着上菜吃饭，最后结账离开就可以了

子系统：Cook类、Waiter类

 1 // 厨师
 2 public class Cook {
 3     private static Cook cook = new Cook();
 4
 5     public static Cook getInstance() {
 6         return cook;
 7     }
 8
 9     public void cooking() {
10         System.out.println("厨师烧菜");
11     }
12
13     public void notifyWaiter() {
14         System.out.println("厨师通知服务员");
15     }
16 }
17
18 // 服务员
19 public class Waiter {
20     private static Waiter waiter = new Waiter();
21
22     public static Waiter getInstance() {
23         return waiter;
24     }
25
26     public void order() {
27         System.out.println("服务员点餐");
28     }
29
30     public void notifyCook() {
31         System.out.println("服务员将点菜单拿给厨师");
32     }
33
34     public void serve() {
35         System.out.println("服务员上菜");
36     }
37
38     public void clearUp() {
39         System.out.println("服务员收拾餐桌");
40     }
41
42     public void Washing() {
43         System.out.println("服务员清洗餐具");
44     }
45
46     public void checkOut() {
47         System.out.println("服务员结账");
48     }
49 }
View Code

Client：

1 public static void main(String[] args) {
2
3     Restaurant r = new Restaurant();
4     r.order();
5     System.out.println("--------\n吃饭中\n--------");
6     r.checkOut();
7 }
View Code

Facade：Restaurant类

 1 public class Restaurant {
 2     private Cook cook = Cook.getInstance();
 3     private Waiter waiter = Waiter.getInstance();
 4
 5     public void order() {
 6         waiter.order();
 7         waiter.notifyCook();
 8         cook.cooking();
 9         cook.notifyWaiter();
10         waiter.serve();
11     }
12
13     public void checkOut() {
14         waiter.checkOut();
15         waiter.clearUp();
16         waiter.Washing();
17     }
18 }
View Code

总结：

在需求分析的时候，要有意识的将系统分层设计，层与层之间建立外观模式，如DAO、ServiceImpl、Service的关系

在旧系统难以维护但是又有非常重要的功能时，可以为其定制一个外观类，以便新旧系统交互
