OpenCV装甲板位姿解算

装甲板位姿解算

感谢TJ-SuperPower2025赛季视觉组培训资料的开源

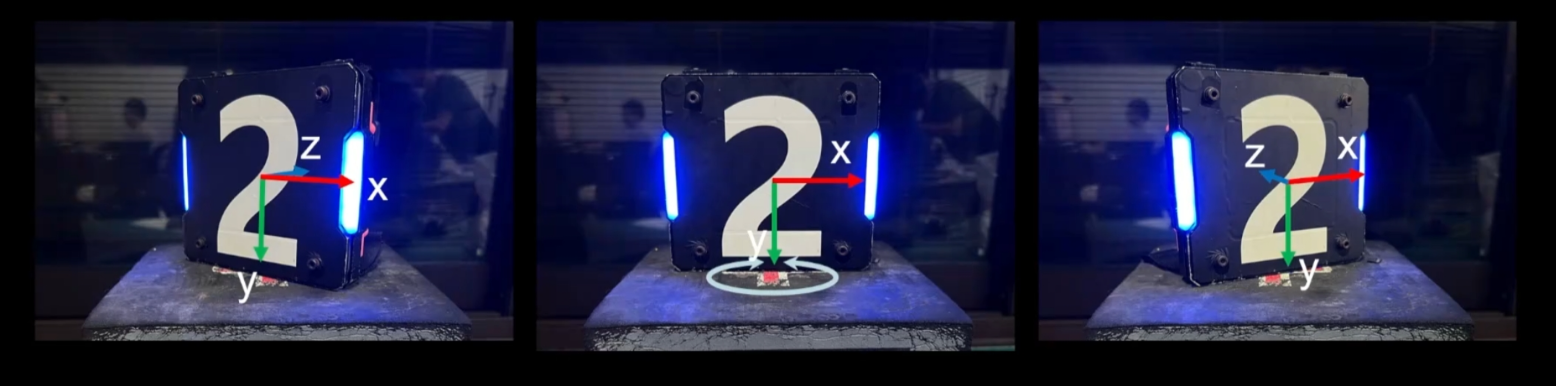

描述旋转

绕y轴旋转

绕x轴旋转

绕z轴旋转

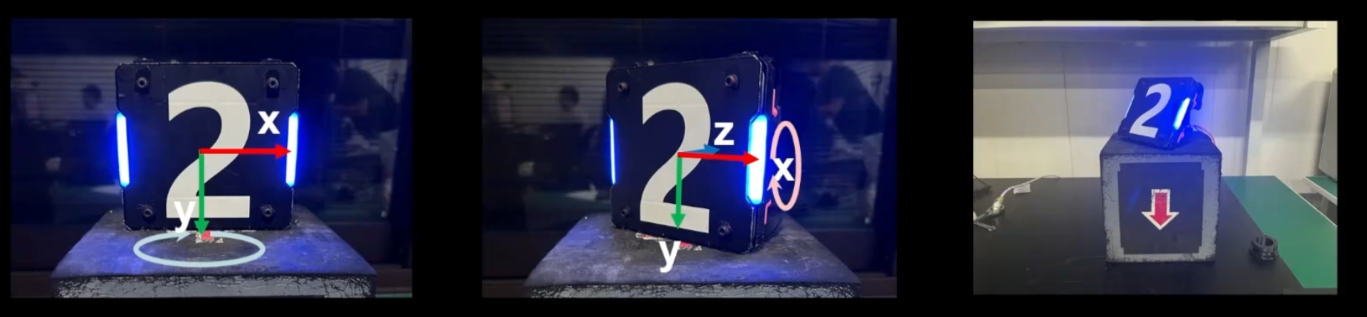

先绕y轴，再绕x轴
y-x-z (45°,-30°，0)

3轴都发生旋转
y-x-z (15°,-50°,-25°)

欧拉角：yaw - pitch - roll

按顺序记录绕三个坐标轴旋转的角度

y轴 -> 偏航角yaw ： 先绕上下轴旋转 改变前进方向
x轴 -> 俯仰角pitch ： 再绕左右轴旋转 改变俯仰程度
z轴 -> 横滚角roll ： 最后绕前进/后退轴旋转 改变倾斜程度

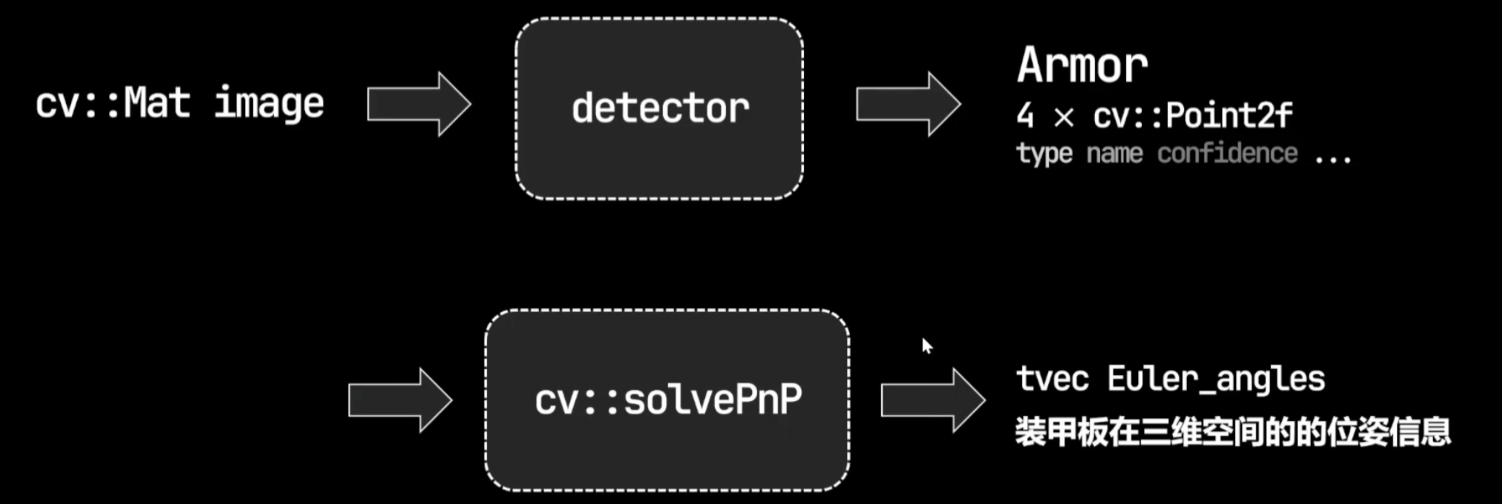

装甲板在三维空间中的信息

距离：远近
朝向：向左/向右

位置：用三维向量表示
旋转：用欧拉角表示

解算位置：cv::solvePnP

cv::solvePnP(objectPoints,  // 物品局部坐标系的n个点
			imagePoints,    // 图像上的n个点
			cameraMatrix,   // 与相机有关的参数
			distCoeffs,
			rvec,   //存储位置
			tvec,
			useExtrinsicGuess = false,
			flags = SOVLEPNP_ITERATIVE);

objectPoints：一个 vector<cv::Point3f>，至少需要4个点
imagePoints：一个 vector<cv::Point2f>，包含了对应的图像上的二维点的坐标，与 objectPoints 中的点一一对应。
cameraMatrix：相机的内参数矩阵，类型为 cv::Mat，一般为 3x3 的浮点数矩阵
distCoeffs：相机的畸变系数，类型为 cv::Mat，一般为 4x1 或 5x1 的浮点数矩阵

tvec 平移向量3x1向量：装甲板坐标系的原点在相机坐标系的位置

tevc第三个值：相机坐标系中相机与目标点之间的距离,这个值是相机坐标系中z轴的坐标值，即目标点相对于相机的深度

tvec所有值平方和的开平方：相机与目标点之间的总体距离（实际距离）

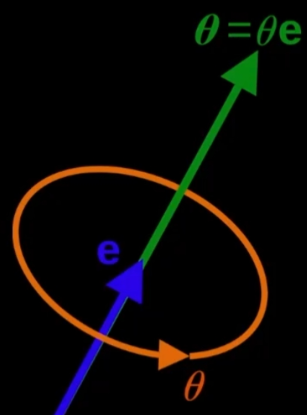

rvec 旋转向量 3x1向量：绕一个空间中的向量，进行一次性的旋转

一种旋转的表示方法

方向：使用右手定则决定旋转方向
长度：旋转的弧度

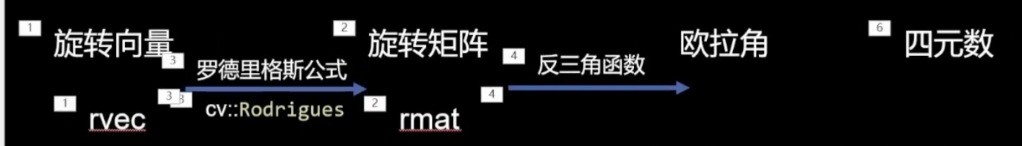

求欧拉角

总结
