HSRP协议，热备份路由协议

                    <link rel="stylesheet" href="https://csdnimg.cn/release/blogv2/dist/mobile/css/edit_views_html-db03dd5f8c.min.css">
                    <p id="main-toc"><strong>目录</strong></p>

简介

实验一、对路由器进行配置

实验二、对三层交换机进行配置

简介

热备份路由协议（网关）（网关接口）  多个三层交换机/路由之间

1. 启用HSRP协议，加入HSRP组：范围  1-255，没有大小之分（standby）
2. 虚拟路由器的IP   称为虚拟IP地址
3. HSRP组的成员：
   1. 虚拟路由器（老大）
   2. 活跃路由器
   3. 备份路由器
   4. 其他路由器
4. HSRP优先级：1—255  priority           默认100
5. HSRP组成员通过定时发送hello包来交流，默认每隔3秒，hello时间3秒，坚持时间10秒
6. 占先权 preempt​​​​​​​

• ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​作用：当检测不到对方，或检测到对方优先级比自己低，立即抢占活跃路由的名分

1.      7. 配置跟踪track，跟踪外网端口状态，当外网端口down掉，则自降优先级

简单描述流程就是：

        先加入HSRP组，配置虚拟网关，配置优先级，自降优先级默认10，配置占先权，配置跟踪外网接口

        查看备份Show standby brief

实验一、对路由器进行配置

所有端口IP配置后

R1配置命令：

Int g0/0			                //接口配置---网关所在处
	Standby “组号（1--255）” ip 虚拟网关IP地址
	Standby “组号” priority 0—255	//优先级
	Standby “组号” preempt        //占先权
	Standby “组号” track “端口号” //跟踪端口状态

R2配置命令：

Int g0/0		//接口配置---网关所在处
	Standby “组号（1--255）” ip 虚拟网关IP地址
			//组号要和上个路由一致，虚拟IP地址相同
	Standby “组号” priority 0—255	//优先级
	Standby “组号” preempt        //占先权

实验二、对三层交换机进行配置

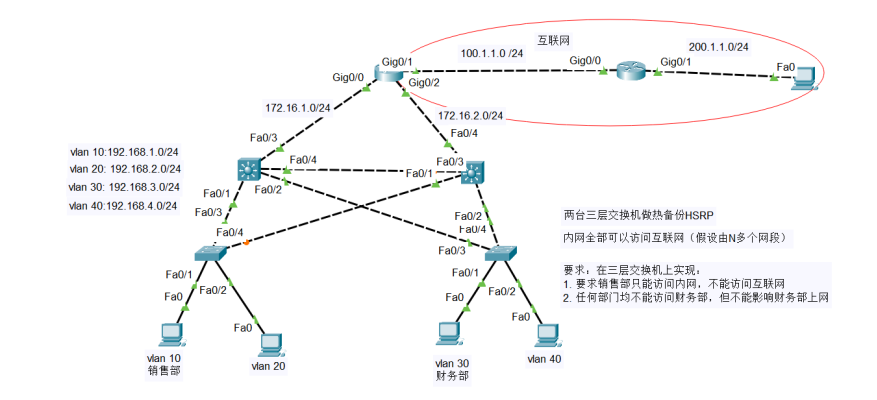

本次实验为流量最大化，左边作为活跃路由器控制vlan10/20，备份vlan30/40，右边作为活跃路由控制vlan30/40,备份vlan10/20.

配置命令：

        配置左侧三层交换机

Int vlan 10
	Standby ip 192.168.1.254  //虚拟网关
	Standby priority 200     //优先级
	Standby preempt 抢占先
	Standby track f0/3      //加连接路由的接口（若该设备是活跃的，则配置，否则，没必要配置）
Int vlan 20
	Standby ip 192.168.2.254  //虚拟网关
	Standby priority 200     //优先级
	Standby preempt 抢占先
	Standby track f0/3
Int vlan 30
	Standby ip 192.168.3.254  //虚拟网关
	Standby priority 195     //优先级  低
	Standby preempt 抢占先
Int vlan 40
	Standby ip 192.168.4.254  //虚拟网关
	Standby priority 195     //优先级  低
	Standby preempt 抢占先

右侧三层交换机配置和左侧vlan的优先级正好反着

Int vlan 30
	Standby ip 192.168.3.254  //虚拟网关
	Standby priority 200     //优先级
	Standby preempt 抢占先
	Standby track f0/4
......
......
......
剩余vlan就和上面类似，不敲了
