华为交换机端口隔离配置实战：VLAN内二层互访隔离详解

在企业网络运维中，如何高效隔离同一VLAN内的设备，同时避免浪费VLAN资源？华为交换机的端口隔离功能提供了简洁的解决方案。本文将通过实际案例，结合Python、TypeScript等编程场景的类比，手把手教你配置端口隔离，实现二层互访控制。

端口隔离技术原理与适用场景

端口隔离是一种在交换机端口级别实现二层流量隔离的技术。与VLAN隔离不同，端口隔离允许端口处于同一VLAN和同一IP段，但彼此之间无法进行二层通信（单播、广播、组播均被阻断）。这类似于在编程中，多个对象共享同一个类（VLAN），但通过访问控制（端口隔离）限制它们之间的直接交互。

核心价值：节省VLAN资源，简化网络规划。例如，在Java开发环境中，不同模块的测试设备需要共享网络段但互不干扰，端口隔离就能完美实现。

⚙️ 端口隔离 vs VLAN隔离：关键差异

很多网络工程师会混淆端口隔离与VLAN隔离。以下对比能帮你快速区分：

• 通信范围：端口隔离仅限制隔离组内端口互访，但与上联口及组外端口仍可通信；VLAN隔离则完全阻断不同VLAN间的通信。
• IP段归属：端口隔离的端口可共用同一IP段（如192.168.1.0/24）；VLAN隔离要求每个VLAN有独立IP段。
• 跨设备能力：端口隔离仅限单台交换机；VLAN可通过Trunk跨多台交换机。

⚠️ 注意：端口隔离无法区分上联口的数据来源，而VLAN通过Tag精确识别归属。这一点在Go语言微服务架构中，类似于服务间调用与同服务内模块隔离的差异。

️ 实战配置：同一VLAN内实现外部人员隔离

假设某企业办公区有3台PC：PC1、PC2为外部人员终端，PC3为内部员工终端。要求：PC1与PC2相互隔离（不能通信），但两者都能与PC3互通。同时，所有端口属于同一VLAN以节省资源。

1. 组网拓扑

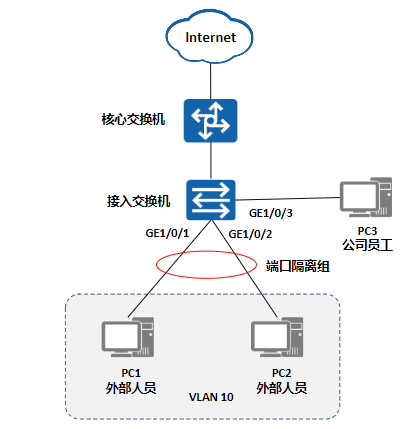

拓扑示意如下（使用华为S系列交换机）：

图中：GE1/0/1接PC1，GE1/0/2接PC2，GE1/0/3接PC3，上联口GE1/0/24接核心网络。

2. 配置VLAN与接口

首先创建VLAN 10，并将三个端口加入该VLAN：

[Switch] vlan 10
[Switch-vlan10] quit
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type access
[Switch-GigabitEthernet1/0/1] port default vlan 10
[Switch-GigabitEthernet1/0/1] quit

[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-type access
[Switch-GigabitEthernet1/0/2] port default vlan 10
[Switch-GigabitEthernet1/0/2] quit

[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] port link-type access
[Switch-GigabitEthernet1/0/3] port default vlan 10
[Switch-GigabitEthernet1/0/3] quit

✅ 此时三个端口均属于VLAN 10，默认二层互通。但我们需要隔离PC1和PC2。

3. 启用端口隔离

端口隔离通过隔离组实现。华为交换机默认支持多个隔离组，将需要隔离的端口加入同一组即可。

说明：port-isolate mode命令用来配置端口隔离模式。缺省情况下，端口隔离模式为二层隔离三层互通。L2 指定端口隔离模式为二层隔离三层互通，all 指定端口隔离模式为二层三层都隔离。

配置PC1和PC2所在端口加入隔离组：

[Switch] port-isolate mode l2
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port-isolate enable group 1 //缺省加入端口隔离组1，隔离模式为二层隔离三层互通，也可配置隔离模式为二层三层都隔离。
[Switch-GigabitEthernet1/0/1] quit

[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port-isolate enable group 1 ///缺省加入端口隔离组1，隔离模式为二层隔离三层互通，也可配置隔离模式为二层三层都隔离。
[Switch-GigabitEthernet1/0/2] quit

注意：PC3（GE1/0/3）不加入隔离组，因此可以与隔离组内端口通信。

4. 验证配置

通过命令查看隔离组状态：

[Switch] display port-isolate group all

测试结果：

• PC1 ping PC2 ❌ 不通
• PC1 ping PC3 ✅ 通
• PC2 ping PC3 ✅ 通

这正是我们想要的效果！

进阶技巧：隔离模式选择与自动化

华为交换机支持两种隔离模式：

• 二层隔离三层互通：端口间不能二层通信，但可通过三层路由转发（适用于需要隔离广播但允许跨子网访问的场景）。
• 二层三层均隔离：彻底阻断端口间所有通信（适用于高安全环境）。

在大型网络中，手动配置端口隔离容易出错。可以借助Python脚本（使用Netmiko库）或Ansible自动化批量配置。例如，以下Python代码片段展示如何通过SSH批量添加隔离组：

from netmiko import ConnectHandler
device = {
    'device_type': 'huawei',
    'host': '192.168.1.100',
    'username': 'admin',
    'password': 'password'
}
with ConnectHandler(**device) as conn:
    conn.send_command('system-view')
    conn.send_command('port-isolate group 1')
    for port in ['GigabitEthernet1/0/1', 'GigabitEthernet1/0/2']:
        conn.send_command(f'interface {port}')
        conn.send_command('port-isolate enable group 1')

⚡ 类似地，TypeScript或Go编写的网络管理工具也能通过RESTCONF或NETCONF实现自动化配置，提升运维效率。

[AFFILIATE_SLOT_1]

注意事项与常见问题

• 隔离组数量限制：不同型号交换机支持的隔离组数量不同，通常为32或64个，需提前确认。
• 与上联口的关系：隔离组内的端口仍可与上联口通信，因此隔离效果不会影响上行流量。
• 混合使用VLAN：端口隔离可与VLAN结合，例如将不同隔离组映射到不同VLAN，实现更精细的控制。
• 日志监控：建议开启端口隔离日志，便于排查通信故障。

⚠️ 如果PC1和PC2需要三层互通（如通过路由器转发），请确保隔离模式为“二层隔离三层互通”，并配置正确的路由。

[AFFILIATE_SLOT_2]

结语

端口隔离是网络管理中一个轻量但强大的工具。通过合理配置，你可以在不增加VLAN的前提下，实现同一网段内设备间的精细隔离。无论是保护敏感数据，还是限制访客网络访问，端口隔离都能提供高效、灵活的解决方案。建议在测试环境中先验证，再应用到生产网络。
