详细介绍：保障工业IT系统安全运行的核心力量——QB800绝缘监测仪的技术与应用价值

在工业生产与关键设施运行中，中性点不接地的IT系统凭借其在故障状态下仍能短时维持运行的独特优势，被广泛应用于船用电气、矿业机械、石油化工关键制程、通信直流供电等对连续性要求极高的场景。而IT系统的安全稳定，始终离不开对电网对地绝缘性能的实时监控——QB800绝缘监测仪，正是东莞市乾博电子针对复杂工业电网与传动系统推出的专业解决方案，以精准监测与可靠响应，为IT系统筑牢绝缘安全防线。

一、核心技术：适配复杂场景的精准监测方案

QB800绝缘监测仪的核心优势，源于其采用的低频脉冲方波注入法。这一技术不仅能可靠监视交流、直流、交直流混合IT系统的对地绝缘阻值，更能应对工业场景中的诸多挑战：无论是变速驱动器应用带来的干扰，还是高系统泄漏电容造成的测量偏差，QB800都可通过设置菜单选择不同测量条件，优化响应时间与监测精度，确保在多样化操作条件下仍能保持稳定性能。

在监测过程中，设备会不间断扫描整个IT系统的绝缘状态，当阻值低于预设响应值时立即触发报警。其测量原理通过微控制器捕捉叠加在系统上的微安级电流信号，结合系统泄漏电容、绝缘电阻等参数动态调整响应时间，既避免误报，也不遗漏真实故障——这种“自适应”的监测逻辑，正是工业场景对精准性的核心需求。

二、功能设计：兼顾稳定性与易用性的工业级设置

QB800的功能设计围绕工业现场的实际需求展开，从供电、报警到操作、安装，每一处细节都旨在提升设备的适用性与便捷性：

1. 宽适配性，应对多样工业环境

• 供电灵活：支撑AC 85V-265V（50/60Hz）或DC 18V-36V/85V-265V两种供电方式，可根据现场电源条件选择（需注意单独使用，避免混用损坏），适配不同工业场景的供电配置；

• 环境耐受：能在-20℃~60℃的温度范围、相对湿度＜95%的环境下稳定工作，污染等级达3级，耐受8kV额定冲击电压，即使在矿业井下、船舶机舱等恶劣环境中也能可靠运行；

• 电压覆盖：默认适配AC 800V、DC 1000V以下系统，搭配IEX-3000系列耦合器后，可扩展至20000V以下交流电网或10000V以下交直流电网，满足中高压系统的监测需求。

2. 可靠报警，构建多层安全防线

设备配备两组独立继电器报警输出（可搭配模拟量变送输出），报警响应值均可在1kΩ~10MΩ范围内灵活设置，且支持“常开/常闭”与“自锁/非自锁”多种输出类型选择——例如，当绝缘电阻恢复至报警值以上时，自锁模式需手动复位，非自锁模式可自动复位，可根据现场安全规程灵活配置。

同时，QB800还设计了“回差调节”功能：若报警值设为100KΩ，回差设为5%，则绝缘电阻降至95KΩ时触发报警，升至105KΩ以上才解除报警，实用避免因电网波动导致的误报警，减少不必要的停机。

3. 易用操作，降低现场运维成本

• 直观显示：带背光的LCD屏可实时呈现绝缘电阻（R）、环境泄漏电容（Ce）、监测次数等参数，即使在光线昏暗的工业现场也能清晰读取；

• 简易操作：凭借INFO（退出）、TEST（上移）、RESET（下移）、MENU（确认）四个按键即可进入设置界面，帮助密码保护、通讯配置、诊断参数调整等功能，参数设置后存储于故障安全存储器，断电不丢失；

• 便捷安装：采用DIN导轨安装方式，机械尺寸仅135mm×89mm，节省配电柜空间，适配工业现场的标准化安装需求。

三、数据互联与扩展：融入工业自动化体系

在工业4.0背景下，设备的互联能力至关重要。QB800搭载RS-485接口与Modbus-RTU协议，可轻松接入工业自动化控制系统，实现绝缘数据的远程采集与参数远程设置：

• 利用通讯协议，可读取设备的软件/硬件版本、系统状态（正常/待机/自检）、实时绝缘电阻值（单位0.1KΩ）、继电器工作状态等资料；

• 支持远程设置报警点、迟滞值、波特率、校验位等参数，减少现场运维工作量；

• 配备4-20mA模拟量输出（可选0-10V定制），可连接外接显示仪表（如CP-C96-N指针式仪表）或DCS环境，达成绝缘数据的可视化与集中监控。

此外，针对高压系统，QB800可与IEX-3000系列耦合器搭配运用，不同型号的耦合器对应不同电压等级（如IEX3000-320适配2000V以下系统，IEX3000-20000L320适配20000V以下交流系统），且利用“AGHoffset”参数可修正耦合器零点误差，确保高压场景下的监测精度。

四、适用场景：守护关键领域的电网安全

QB800绝缘监测仪的应用场景，覆盖了工业领域中对IT系统绝缘安全要求极高的关键环节：

• 船用电气：船舶电网多为不接地系统，QB800可耐受海洋高湿、振动环境，实时监测电网绝缘状态，避免因绝缘故障导致导航、动力系统异常；

• 矿业机械：井下供电系统环境恶劣，设备需耐受粉尘、温差，QB800的宽温耐受与高抗干扰能力，可保障采矿设备持续运行；

• 石油化工：石化关键制程对连续性要求严苛，绝缘故障可能引发安全事故，QB800的快速报警与可靠监测，可提前预警风险，减少停产损失；

• 通信直流系统：通信基站的直流供电系统若发生绝缘下降，可能影响信号传输，QB800可实时监控正负极对地绝缘，保障通信网络稳定。

五、产品介绍

QB800产品图

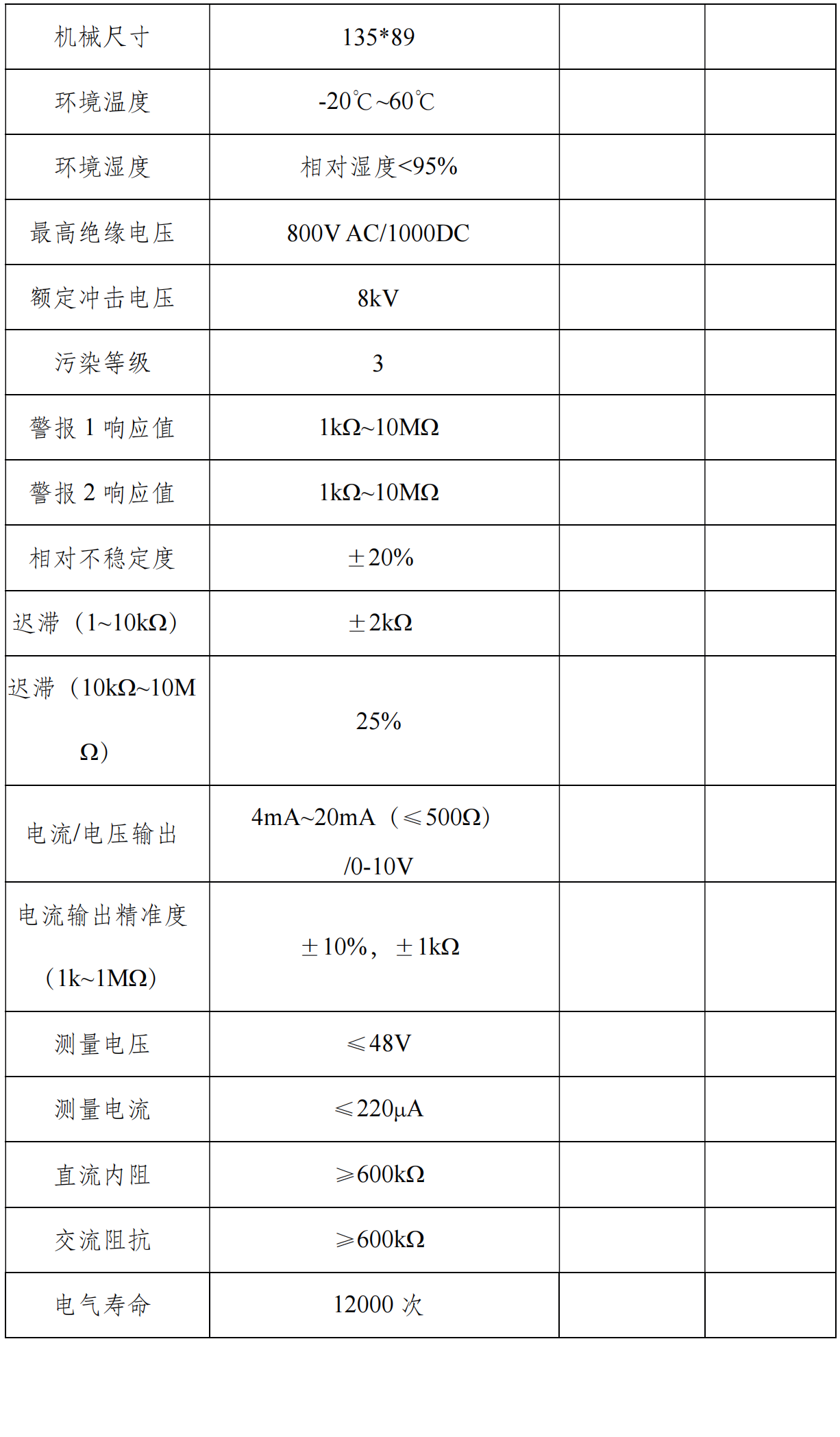

主要参数：

六、总结：工业IT系统的“绝缘安全卫士”

QB800绝缘监测仪并非便捷的测量设备，而是工业IT系统安全运行的“守护者”——它以精准的低频脉冲监测技术为核心，以灵活的功能配置适配多样场景，以便捷的操作与互联能力降低运维成本，从设计原理到应用细节，都围绕“保障电网绝缘安全”这一核心目标展开。

在工业生产日益追求连续性与安全性的今天，QB800凭借其对复杂环境的适应性、对监测精度的把控力，为船用、矿业、石化、通信等领域的IT体系给出了可靠的绝缘监测解决方案，成为工业安全体系中不可或缺的一环。
