线性加速器模拟程序（beamnrc_gui.tcl）

线性加速器模拟程序（beamnrc_gui.tcl）

BEAMnrc应用程序主要进行EGSnrc进行直线加速器(LINAC)模拟。BEAMnrc通常与第二个应用程序配合来执行体膜建模计算，如DOSXYZnrc, vmc++或任何egm++应用程序。

BEAMnrc配有功能强大的图形用户界面，用户可以轻松创建新加速器、编译它们、设计输入 les 并运行仿真。 如安装说明所述，它需要安装 tcl/tk 软件包。 要启动图形用户界面，可在桌面上点击快捷方式，或在 Linux 终端中输入

beamnrc_gui

1.建立一个新的BEAMnrc加速器

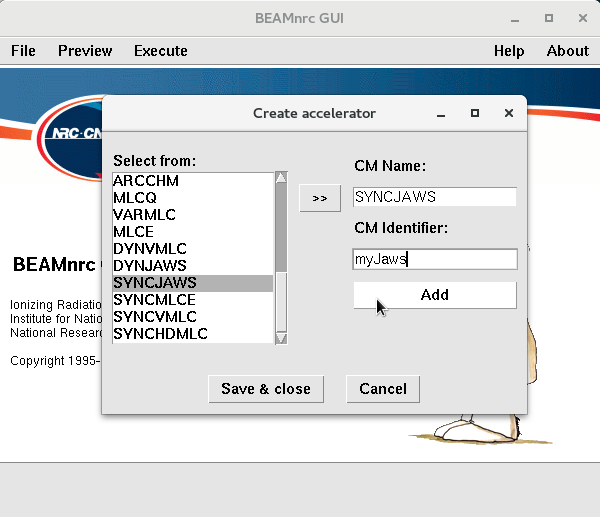

在BEAMnrc GUI里面，点击*File -> Specify a new accelerator*。在弹出窗口中选择SYNCJAWS并点击>>。在CM Identifier下填入加速器组件名称（可自定）随后点击Add和Save & close。

EGSnrc：选择组件

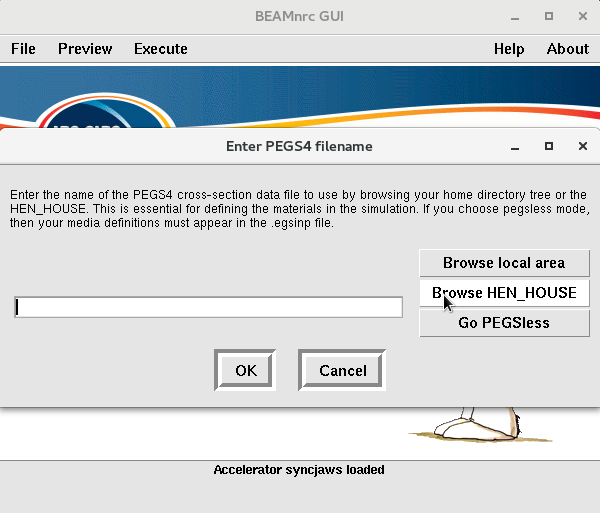

保存加速器模块文件为syncjaws.module（这个文件名即为加速器名）。接下来选择使用的材料。点击Browse HEN_HOUSE 然后选择 700icru.pegs4dat。

BEAMnrc：选择材料

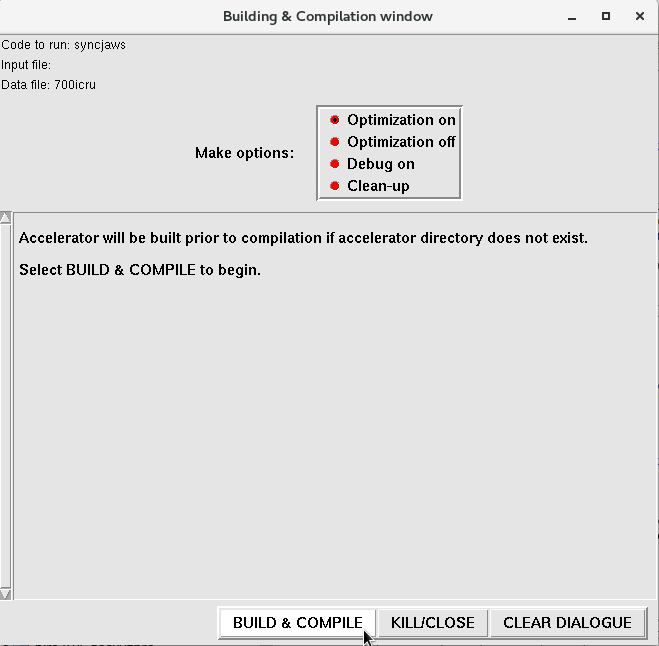

编译这个加速器！在BEAMnrc GUI主界面找到Execute -> Compile然后点击Build & Compile。

编译一个加速器

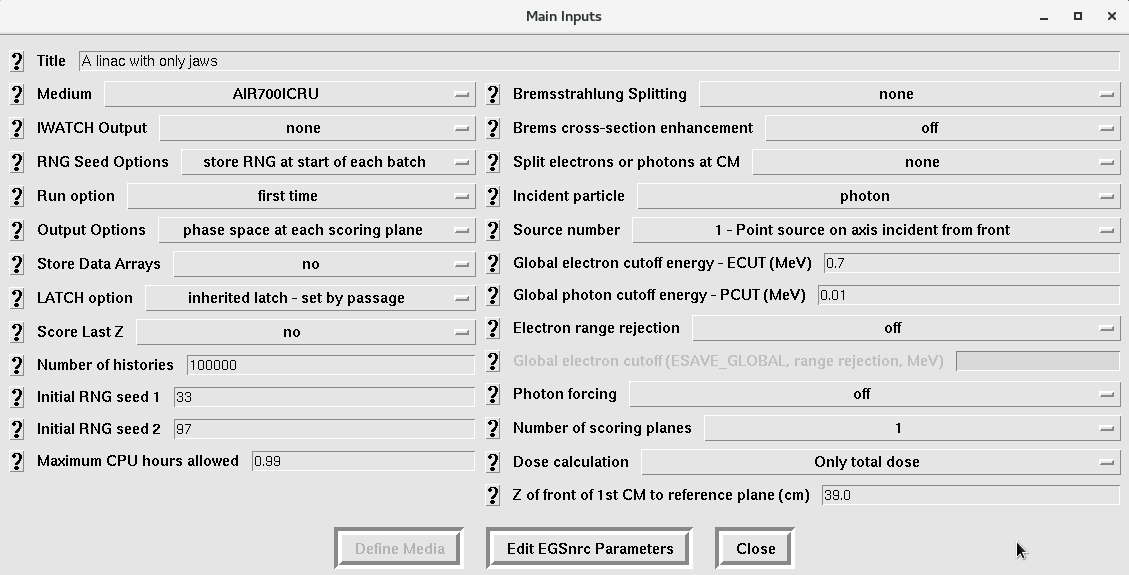

现在你可以开始编辑一个新的输入文件。在Selected components窗口点击Edit main input parameters。设置标题并改变参数如下图所示。

主要的输入参数

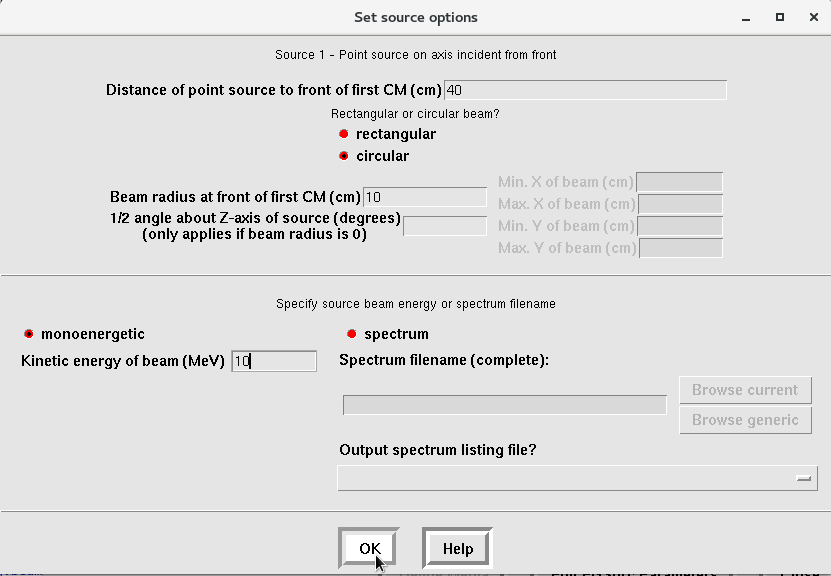

当你选择源1，设置参数如下图。

源1的设置

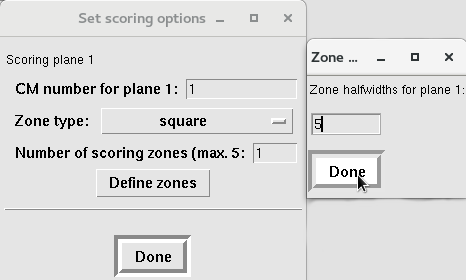

也可以在出射口（组件1）后设置一个平板用于记录。

计分选项

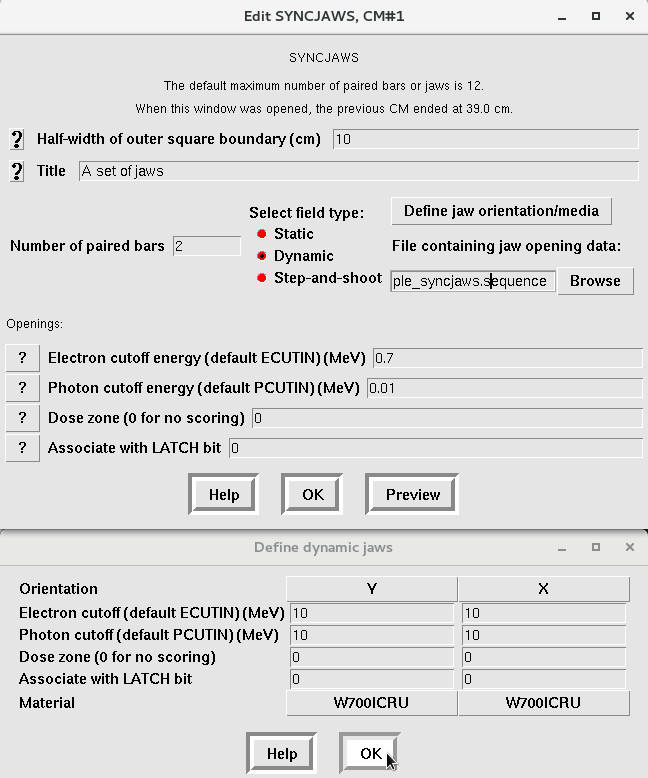

关闭主要输入参数，然后点击Edit…按钮编辑出射口输入参数。输入下图建议参数，点击Define jaw orientation/media按钮填入出射口参数设置。设置出射口参数ECUT和PCUT为10MeV。（尽管是近似但是可以加速模拟）

现在，留下File containing jaw opening data:为空。我们正在建立用于动态模式的组件模块(CM) -可以与其他组件同步运行。现在保存我们的文件（File -> Save input parameters as…）为example.egsinp。

创建一个新的文本文件以便出射口动态模式。在文件夹$HEN_HOUSE/omega/beamnrc/CMs/sample_sequences/中有所有同步组件的例子。复制本节末尾的文本在$EGS_HOME/BEAM_syncjaws目录中保存为example.sequence。现在回到同步组件的设置中，点击Browse按钮并选择文件（确保这个模型被设置为Dynamic同步模式）。在仿真开始前点击Preview查看出射口的第一个位置。

Ex: 2 static fields, 1 dynamic, for 2 jaws
6
0.0
40, 50, -1, -1, -2, -2
51, 61, -1, -1, -2, -2
0.3
40, 50, -1, -1, -2, -2
51, 61, -1, -1, -2, -2
0.3
40, 50, 2, 2, 1, 1
51, 61, 2, 2, 1, 1
0.6
40, 50, 2, 2, 1, 1
51, 61, 2, 2, 1, 1
0.6
40, 50, 1, 1, -1, -1
51, 61, 0.05, 0.05, -0.05, -0.05
1.0
40, 50, 1, 1, -1, -1
51, 61, 1, 1, -1, -1

2.运行一个BEAMnrc模拟程序

在BEAMnrc GUI里，找到Execute -> Run并点击EXECUTE按钮。检查加速器目录找到我们保存的同步运行文件（$EGS_HOME/BEAM_syncjaws/example.egsphsp1）。文件中的1代表同步运行
