软件设计师：UML

UML基本概念

UML（Unified Modeling Language,统一建模语言）

UML词汇表包含3种构造块：事物、关系、图

事物

• 结构事物：静态部分，如类、接口、用例等
• 行为事物：动态部分，如交互、状态机、活动
• 分组事物：包Package
• 注释事物：注释

关系

UML中有4种关系：依赖、关联、泛化、实现

依赖(虚线箭头)

一个类依赖于另一个类

关联(实线)

2种特殊的关联：聚合、组合

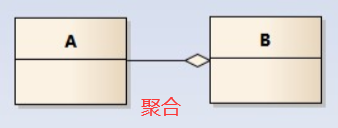

• 聚合：部分和整体生命周期不一致，部分可以脱离整体。
• 组合：部分和整体生命周期一致，整体消失部分也消失。

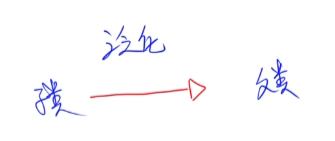

泛化(实线空心箭头)

子类指向父类

实现(虚线空心箭头)

实现接口，基本不考

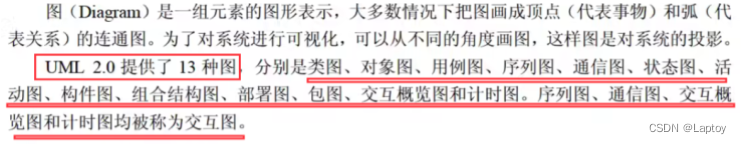

图

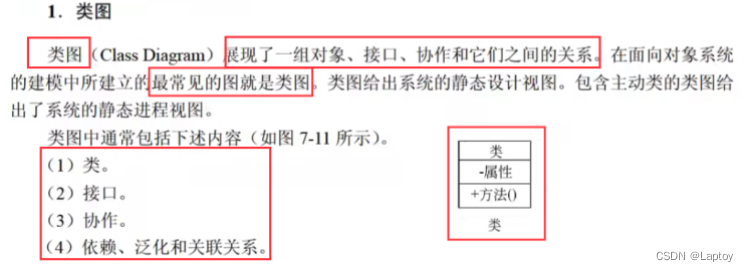

类图

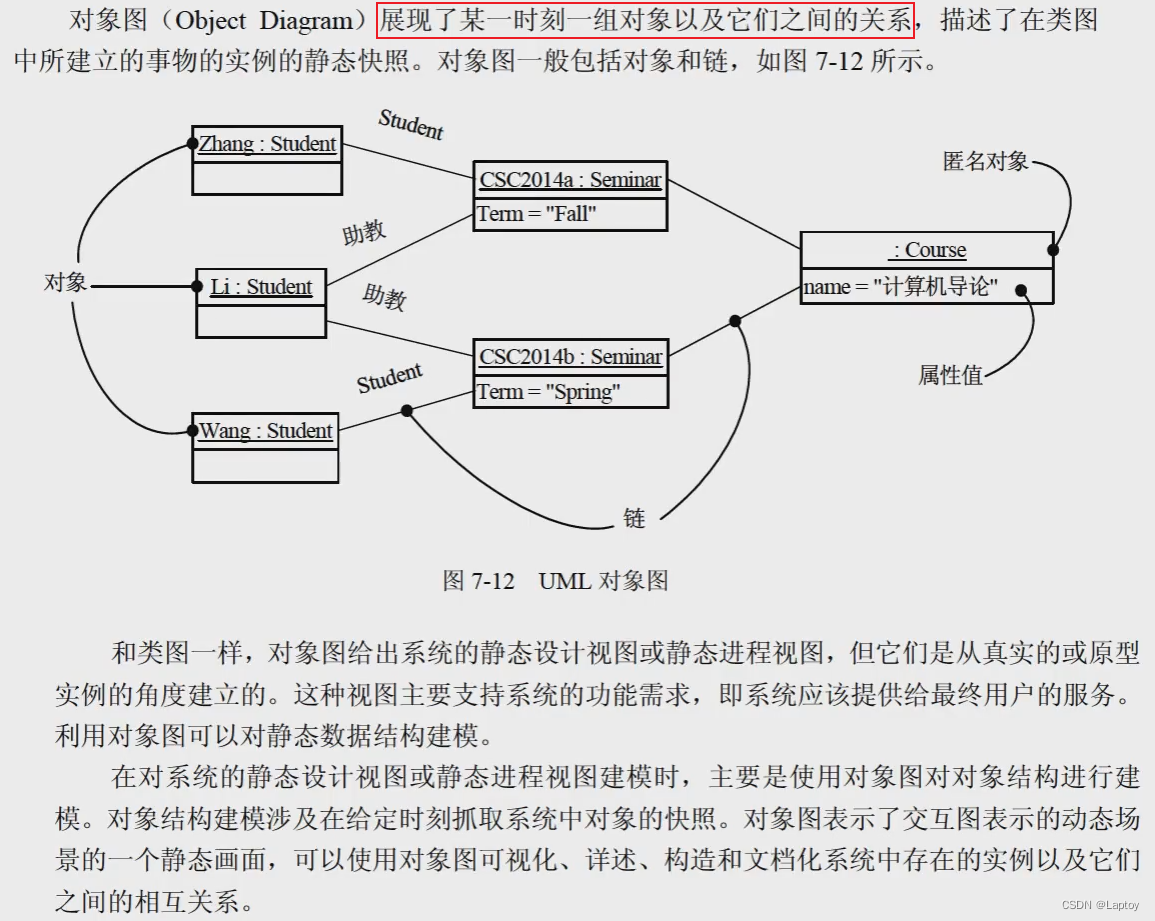

对象图(某一时刻对象间静态关系)

对象名：类名

属性

用例图

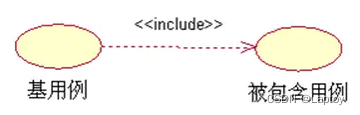

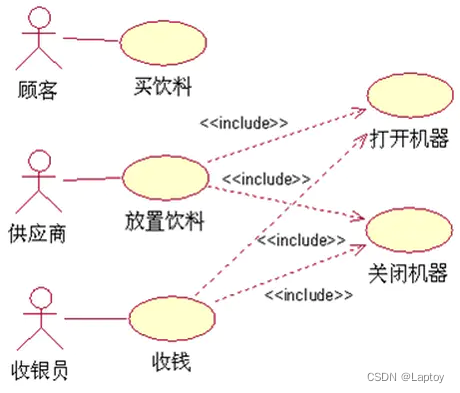

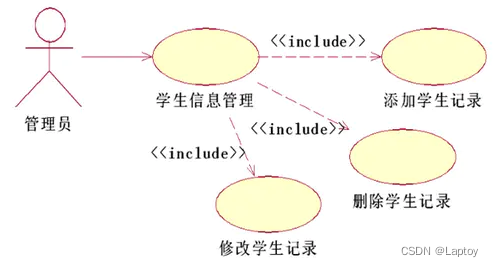

包含关系

包含关系描述的是一个用例需要某种功能，而该功能被另外一个用例定义，那么在用例的执行过程中，就可以调用已经定义好的用例。表示符号：<<include>>

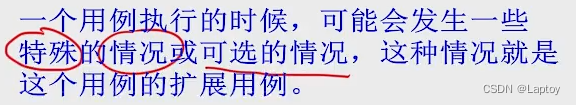

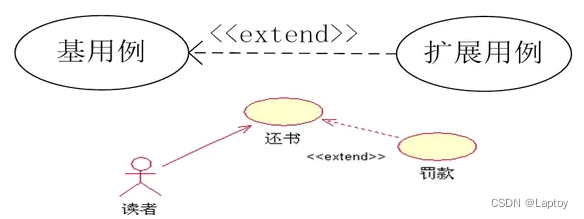

扩展关系

用一个用例（可选）扩展另一个用例（基本例）的功能，将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。表示符号：<<extend>>

泛化关系

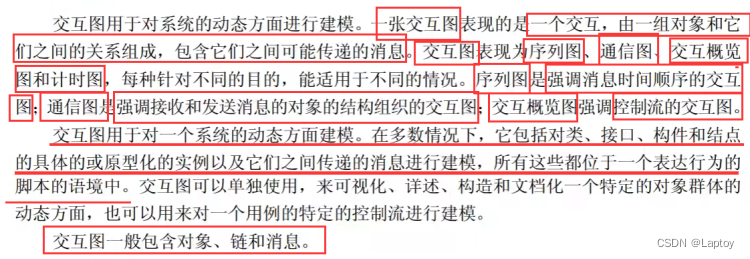

交互图

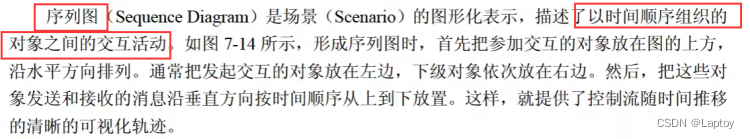

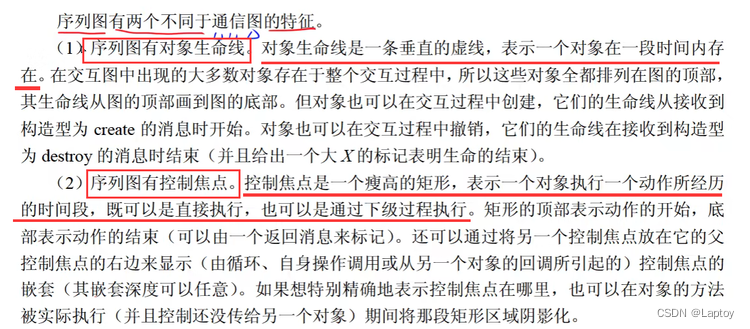

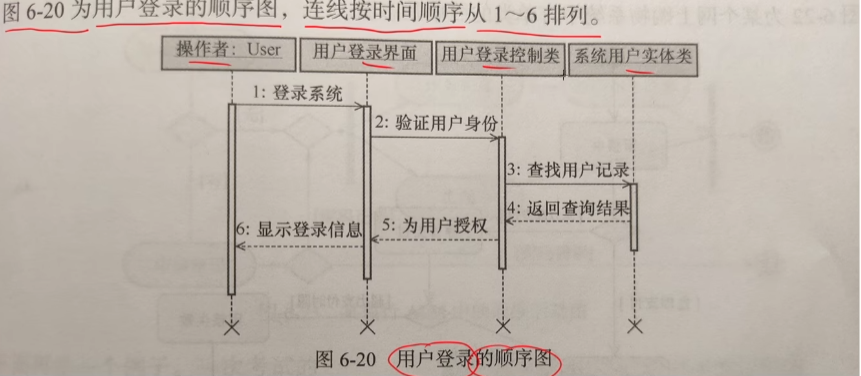

序列图（时序图、顺序图）

• 对象生命线：对象下面垂直的虚线
• 控制焦点：瘦高的矩形

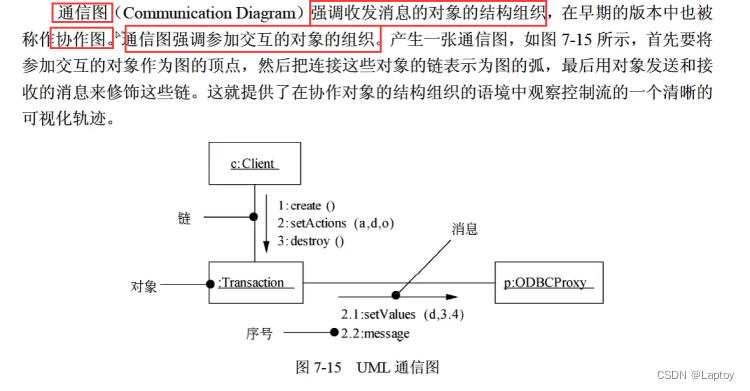

通信图（协作图）

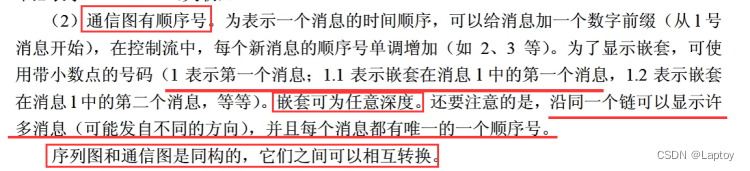

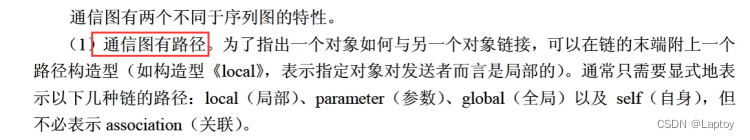

有路径、有顺序号

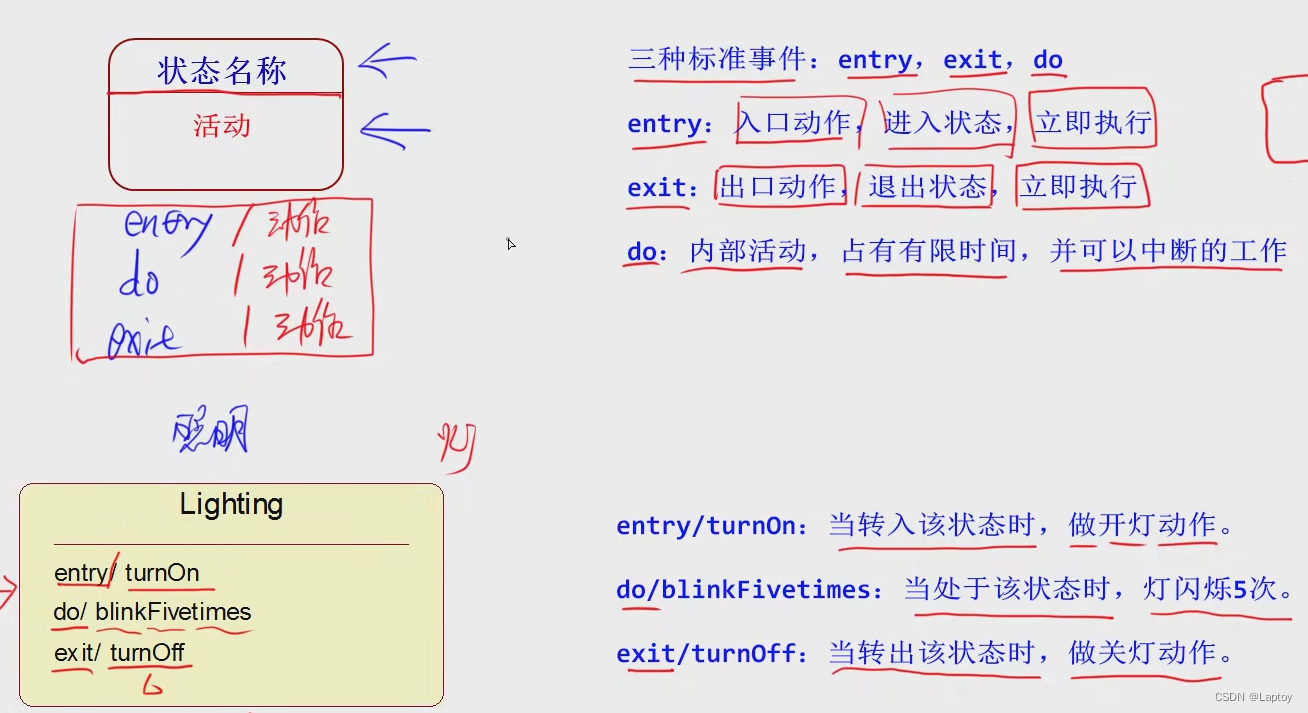

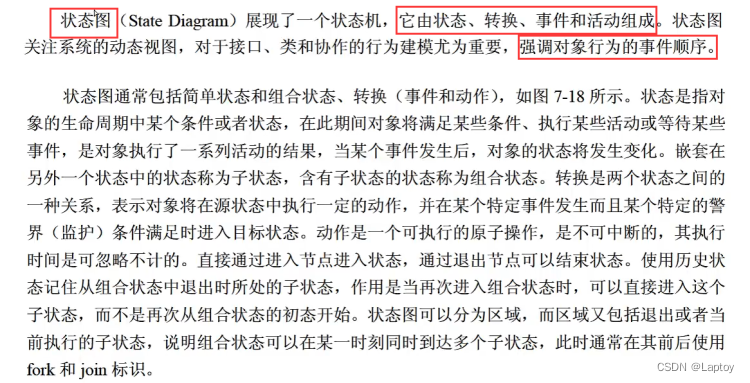

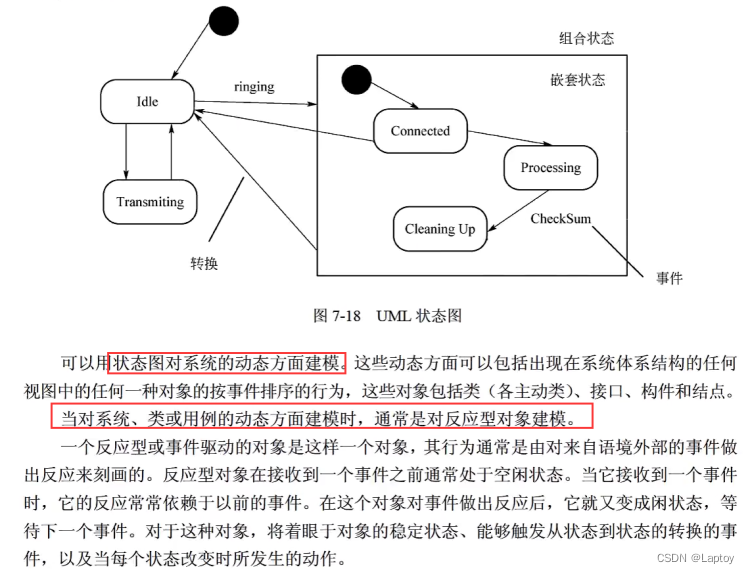

状态图（太难了看不懂）

状态名称

事件[监护条件]/动作

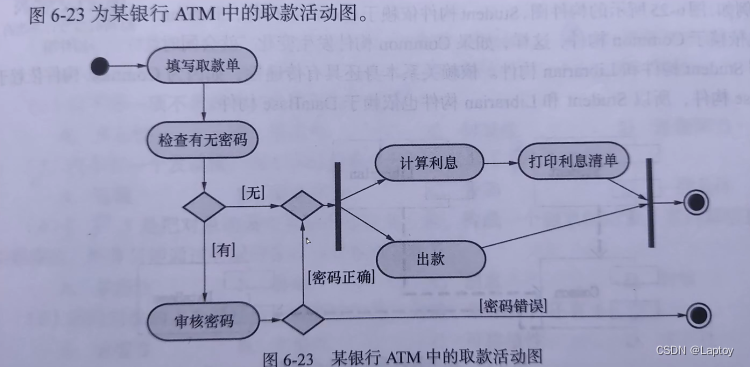

活动图

构件图（组件图）

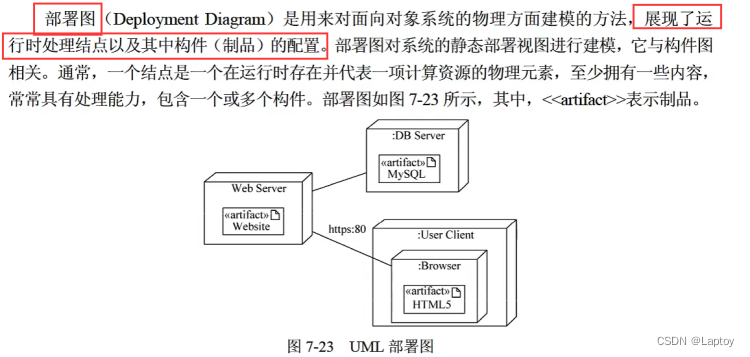

部署图

UML图总结

图	关系
类图	一组对象、接口、协助和它们之间的关系
对象图	某一时刻一组对象之间的关系
用例图	一组用例与参与者之间的关系
序列图	多个对象与一个用例的行为
通信图	对象之间的消息流及顺序
状态图
活动图	一个活动到另一个活动的流程
构件图	一组构件之间的组织及依赖
部署图	软件与硬件的关系
