实验 4：Open vSwitch 实验——Mininet 中使用 OVS 命令

一、实验目的
Mininet 安装之后，会连带安装 Open vSwitch，可以直接通过 Python 脚本调用
Open vSwitch 命令，从而直接控制 Open vSwitch，通过实验了解调用控制的方法。

二、实验任务
在本实验中，使用 Mininet 基于 Python 的脚本，调用“ovs-vsctl”命令直接控制
Open vSwitch。使用默认的交换机泛洪规则，设置更高的优先级规则进行预先定
义 IP 报文的转发。在多个交换机中通过设置不同 TOS 值的数据包将通过不同的
方式到达目的地址，验证主机间的连通性及到达目的地址的时间。

三、实验步骤
1. 实验环境
安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程
SDNLAB 实验参考资料：https://www.sdnlab.com/15083.html
（1）创建 ovsSingleBr.py 脚本并添加内容，代码参考 SDNLAB

（2）创建 ovsMultiBr.py 脚本并添加内容，代码参考 SDNLAB

四、实验要求
1. 学习 ovsSingleBr.py 和 ovsMultiBr.py，在下图拓扑中实现一个 VLAN。

上述代码将 h0 和 h2 划分在 VLAN 0 中，h1 和 h3 划分在 VLAN 1 中，由于拓扑没
有控制器，并且初始化时删除了交换机中的所有流表，因此除非下发流表，否则
主机之间网络无法连通。请尝试修改代码，利用 ovs 命令直接下发 VLAN 设置的

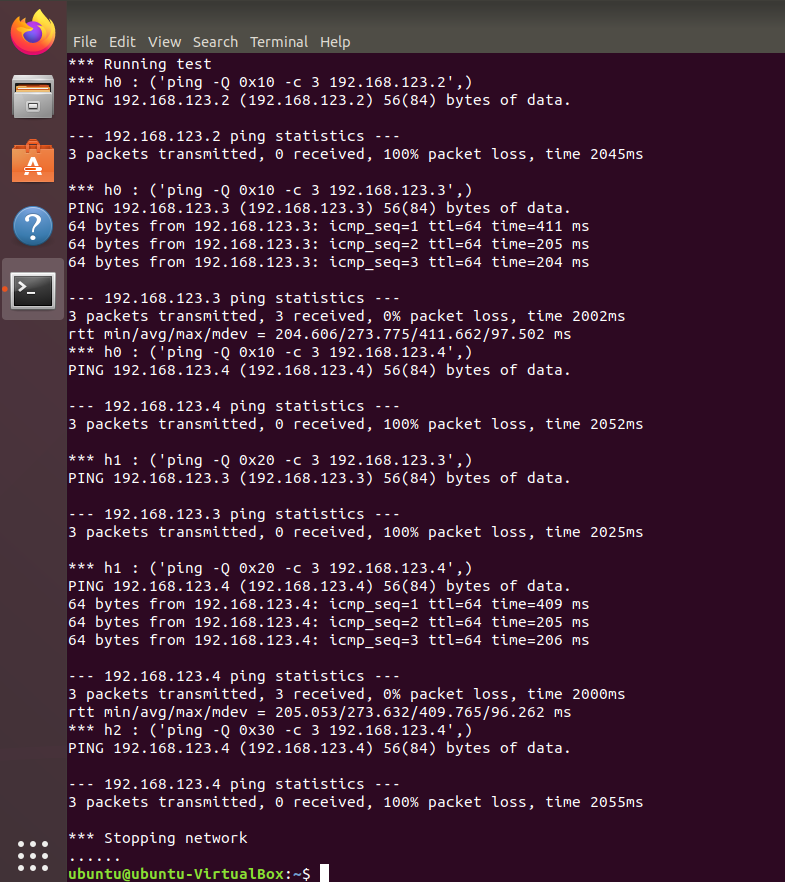

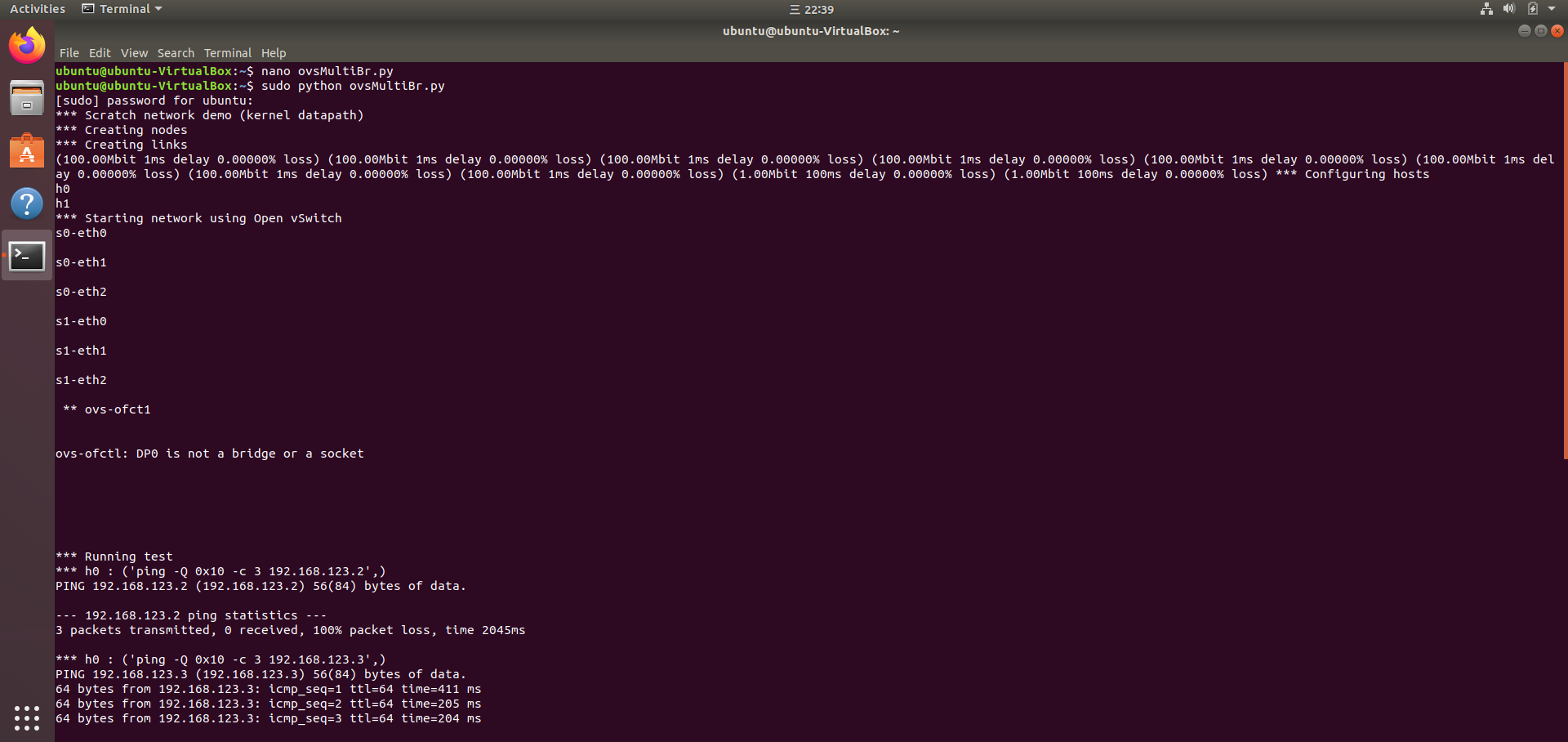

流表项，最终测试 h0 和 h2 互通，h1 和 h3 互通，其余主机均不通，结果如下图。
OVS 实现 VLAN 可参考博客：https://www.cnblogs.com/fjlinww/p/11791846.html

#!/usr/bin/python

from mininet.net import Mininet
from mininet.node import Node
from mininet.link import TCLink
from mininet.log import  setLogLevel, info

def myNet():
    "Create network from scratch using Open vSwitch."

    info( "*** Creating nodes\n" )
    switch0 = Node( 's0', inNamespace=False )
    switch1 = Node( 's1', inNamespace=False )
    h0 = Node( 'h0' )
    h1 = Node( 'h1' )
    h2 = Node( 'h2' )
    h3 = Node( 'h3' )
    info( "*** Creating links\n" )
    linkopts0=dict(bw=100, delay='1ms', loss=0)
    linkopts1=dict(bw=1, delay='100ms', loss=0)
    TCLink( h0, switch0, **linkopts0)
    TCLink( h1, switch0, **linkopts0)
    TCLink( switch1, h2, **linkopts0)
    TCLink( switch1, h3, **linkopts0)
    TCLink( switch0, switch1, **linkopts1)

    info( "*** Configuring hosts\n" )
    h0.setIP( '192.168.123.1/24' )
    h1.setIP( '192.168.123.2/24' )
    h2.setIP( '192.168.123.3/24' )
    h3.setIP( '192.168.123.4/24' )
    info( str( h0 ) + '\n' )
    info( str( h1 ) + '\n' )

    info( "*** Starting network using Open vSwitch\n" )
    switch0.cmd( 'ovs-vsctl del-br dp0' )
    switch0.cmd( 'ovs-vsctl add-br dp0' )
    switch1.cmd( 'ovs-vsctl del-br dp1' )
    switch1.cmd( 'ovs-vsctl add-br dp1' )
    for intf in switch0.intfs.values():
        print intf
        print switch0.cmd( 'ovs-vsctl add-port dp0 %s' % intf )

    for intf in switch1.intfs.values():
        print intf
        print switch1.cmd( 'ovs-vsctl add-port dp1 %s' % intf )

    info( " ** ovs-ofct1\n ")
    print (switch0.cmd('ovs-ofctl -O OpenFlow13 add-flow dp0 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3' ))
    print (switch0.cmd('ovs-ofctl -O OpenFlow13 add-flow dp0 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3' ))
    print (switch0.cmd('ovs-ofctl -O OpenFlow13 add-flow DP0 priority=1,dl_vlan=0,actions=pop_vlan,output:1' ))
    print (switch0.cmd('ovs-ofctl -O OpenFlow13 add-flow dp0 priority=1,dl_vlan=1,actions=pop_vlan,output:2'))

    #print switch0.cmd(r'ovs-ofctl add-flow dp0 idle_timeout=0,priority=10,ip,nw_dst=192.168.123.2,actions=output:4')
    print(switch0.cmd( 'ovs-ofctl -O OpenFlow13 add-flow dp1 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3'))
    print(switch0.cmd( 'ovs-ofctl -O OpenFlow13 add-flow dp1 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3'))
    print(switch0.cmd( 'ovs-ofctl -O OpenFlow13  add-flow dp1 priority=1,dl_vlan=0,actions=pop_vlan,output:1'))
    print(switch0.cmd( 'ovs-ofctl  -O OpenFlow13 add-flow dp1 priority=1,dl_vlan=1,actions=pop_vlan,output:2'))
    info( "*** Running test\n" )
    h0.cmdPrint( 'ping -Q 0x10 -c 3 ' + h1.IP() )
    h0.cmdPrint( 'ping -Q 0x10 -c 3 ' + h2.IP() )
    h0.cmdPrint( 'ping -Q 0x10 -c 3 ' + h3.IP() )
    h1.cmdPrint( 'ping -Q 0x20 -c 3 ' + h2.IP() )
    h1.cmdPrint( 'ping -Q 0x20 -c 3 ' + h3.IP() )
    h2.cmdPrint( 'ping -Q 0x30 -c 3 ' + h3.IP() )
    #h1.cmdPrint('iperf -s -p 12345 -u &')
    #h0.cmdPrint('iperf -c ' + h1.IP() +' -u -b 10m -p 12345 -t 10 -i 1')

    #print switch0.cmd( 'ovs-ofctl show dp0' )
    #print switch1.cmd( 'ovs-ofctl show dp1' )
    #print switch2.cmd( 'ovs-ofctl show dp2' )
    #print switch3.cmd( 'ovs-ofctl show dp3' )
    #print switch4.cmd( 'ovs-ofctl show dp4' )
    #print switch0.cmd( 'ovs-ofctl dump-tables  dp0' )
    #print switch0.cmd( 'ovs-ofctl dump-ports   dp0' )
    #print switch0.cmd( 'ovs-ofctl dump-flows  dp0' )
    #print switch0.cmd( 'ovs-ofctl dump-aggregate  dp0' )
    #print switch0.cmd( 'ovs-ofctl queue-stats dp0' )

    #print "Testing video transmission between h1 and h2"
    #h1.cmd('./myrtg_svc -u > myrd &')
    #h0.cmd('./mystg_svc -trace st 192.168.123.2')

    info( "*** Stopping network\n" )
    switch0.cmd( 'ovs-vsctl del-br dp0' )
    switch0.deleteIntfs()
    switch1.cmd( 'ovs-vsctl del-br dp1' )
    switch1.deleteIntfs()
    info( '\n' )

if __name__ == '__main__':
    setLogLevel( 'info' )
    info( '*** Scratch network demo (kernel datapath)\n' )
    Mininet.init()
    myNet()
