实验1 用机器指令和汇编指令编程



一、实验内容与结论

1. 教材实验1结论
此部分书写内容：
教材实验1中「2. 实验任务」（P45）
实验任务(1) 机器码数据较多，只用前4行实验即可。 用t命令和a命令两种方式，写入内存。用t命令单步调试。附上实验截图。

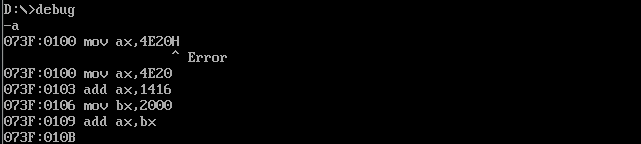

-a命令准备编写汇编代码

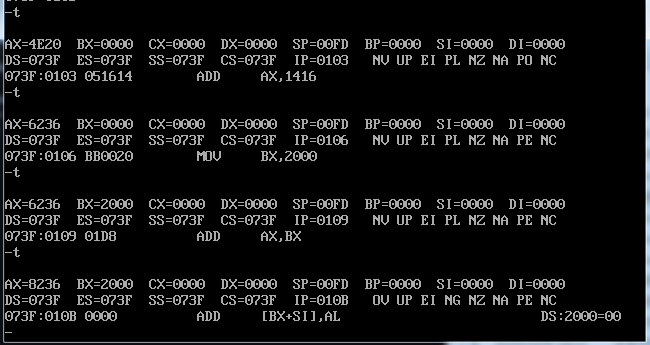

-t命令单步执行



-e命令将指令写入内存

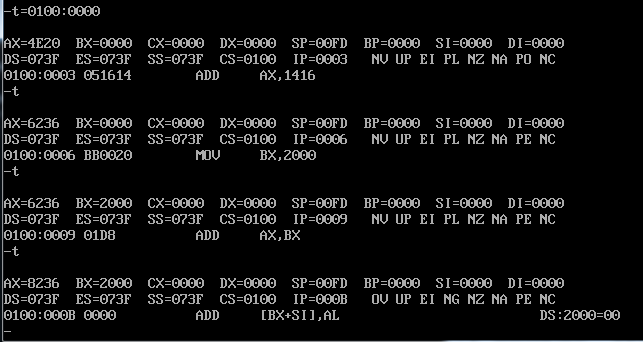

-t命令单步执行

实验任务(2) 附上a命令写入和t命令单步调试实验截图。对于单步调试较多的部分，只截调试开始，和调 试出正确结果的部分即可。

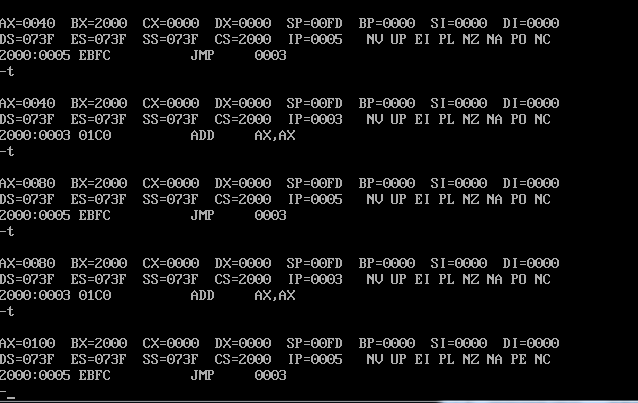

执行9次-t命令得到AX=0x(0100)=2^8
实验任务(3) 附上在debug里实验的截图，并且基于实验结果，作必要的文字说明。

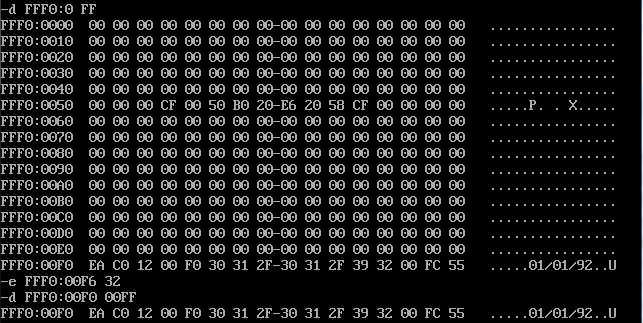

发现FFF0:00F0后连续16个内存单元包含了ROM生产日期01/01/92，对日期内存单元修改后，查看发现修改是无效的。原因是这些内存C0000~FFFFF是ROM区域只可读不可修改。
实验任务(4) 附上在debug里实验的截图，并且基于实验结果，作必要的文字说明

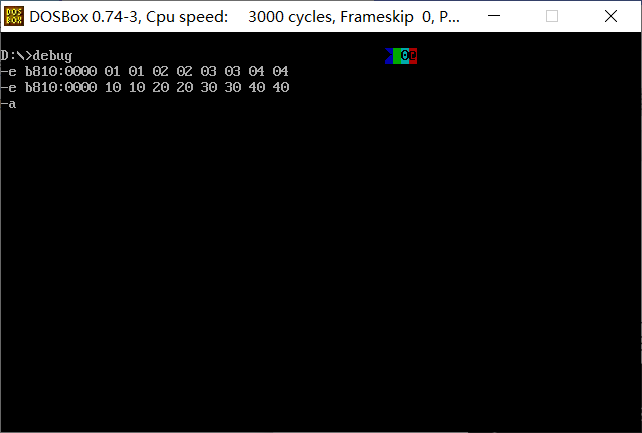

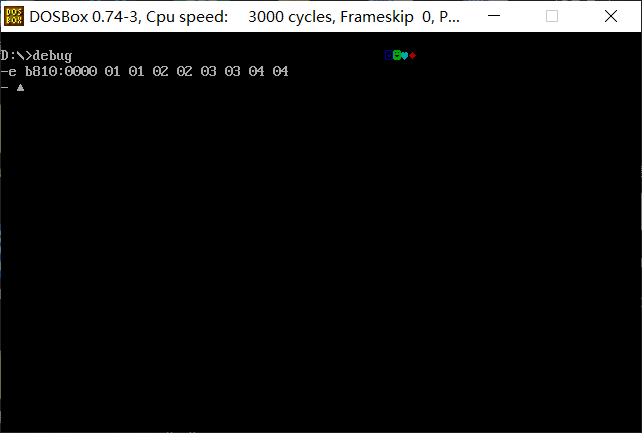

 按书上代码输入按回车键后出现如上图所示彩色图案。

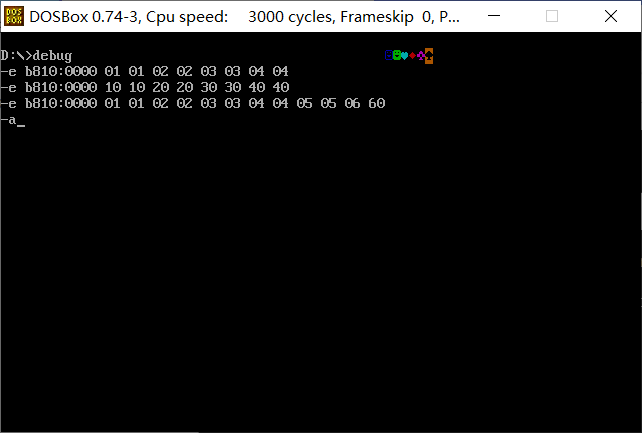

修改这段连续内存单元的值，发现显示器图案内容发生了变化。



增加修改的内存单元数，发现显示器显示的图案的内容有所增加。

A0000~BFFFF所对应内存为显卡区域，改变它的值会直接在显示器上打印图案。



  2. 教材实验2结论
此部分书写内容：
教材实验2中「2. 实验任务」（P74）
实验任务(1) ① 截图记录：使用 e 命令修改 内存单元0022:0~0022:f 中的数据，及修改后查看是否正确 写入的操作 ② 截图记录：使用 a 命令输入的 p74 指令 ③ 截图记录：每一行指令单步调试（如单步调试步骤多，可分屏截图，但不要有遗漏） ④ P74 中指令执行后各个寄存器填空结果，以在文档中手工标注或手机拍照截图方式复制在 文档中。 对于③单步调试的观察，与理论上分析的结果进行比较，检验是否一致。如不一 致，分析原因。

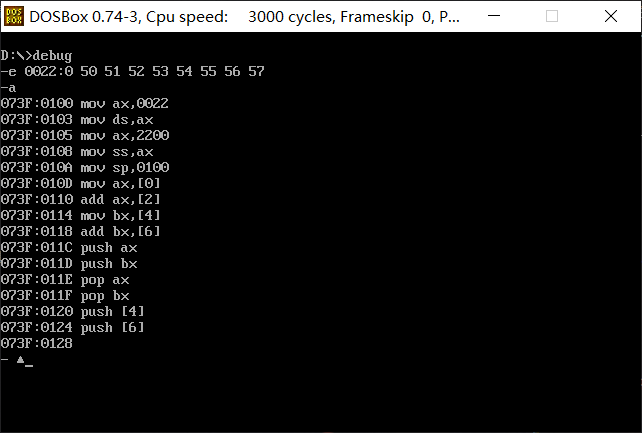

按实验要求输入代码，如上图。

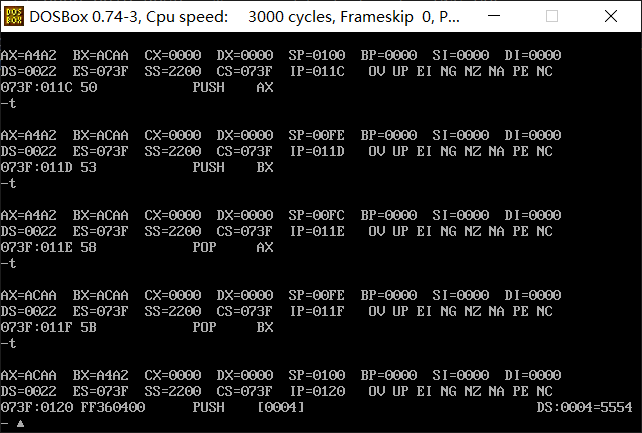

 -t命令单步执行后，每步结果如上图。

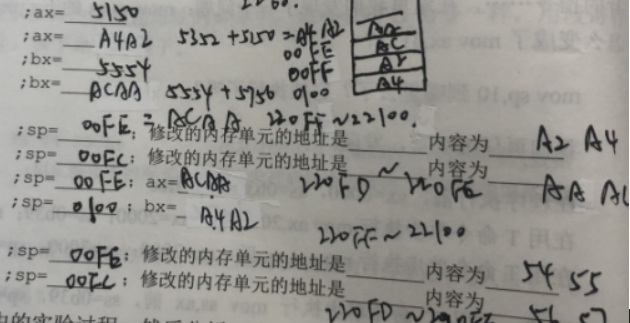

预期结果如上图。

实验任务(2)
① 截图记录图 3.19 中使用 a命令输入的 7 行指令，使用 e 命令修改 2000:0~2000:f 的值， 及修改后查看的部分 ② 单步调试每一行汇编指令的截图。每一条指令单步调试后，都使用 d 命令查看 2000:0~2000:f 的值。观察每一条指令执行后相关寄存器值的变化，及 2000:0~2000:f 单元 值的变化，并思考原因。 以文字方式陈述： ① 前3行汇编指令的功能，特别是，mov sp, 10意味着什么？初始时栈顶和栈底分别是？ ② 基于单步调试观察到的变化，给出你对此的思考及可能原因分析。

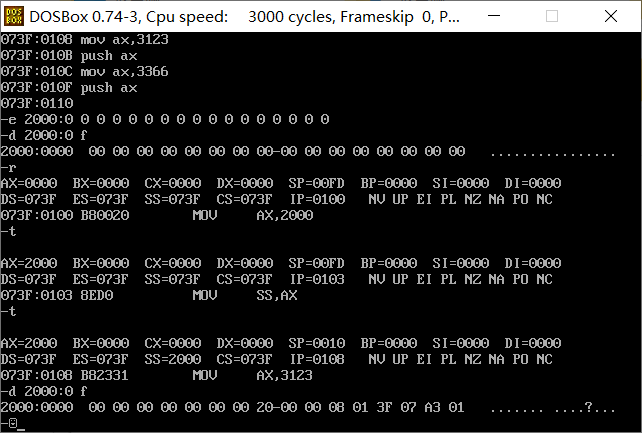

 073F是CS的值，0108是IP的值；2000是AX的值，继续执行会发现右边是即将入栈元素。

mov sp，10意思是将0010赋给sp(栈指针寄存器),前两个指令是把2000赋给ss(栈段段地址寄存器)。初始栈顶是20010，栈底是20011

二、实验总结

1.本次实验掌握了debug的常用命令：

-e 修改内存单元的内容

-d 查看内存单元的内容

-r 查看也可修改指定寄存器的内容

-a写汇编代码

-t或-p用于单步测试代码(-p进入子程序)

-g执行指定区间长度的代码

2.熟悉了栈的结构与使用；

3.尝试通过2种方法将指令存入内存（汇编指令、机器码）；

4.初步认识接触了中断机制。
